应用实例|Geo Insight型三维参量阵浅地层剖面仪——岱山海域海试报告

[复制链接]




海试时间:

2022年12月19日~2022年12月21日

海试地点:

岱山岛附近海域

海试目的:

测试Geo Insight型三维参量阵浅地层剖面仪的各类表现

测试目标:

220kv风电缆,输水管,输油管及光缆

外围设备:

Trimble GPS和Teledyne TSS DMS05姿态仪(安装支架布置于船舯舷侧,GNSS天线与换能器在支架上同轴安装,姿态仪安装在支架与船舷的连接处,横向偏移距离可忽略不计)


www.52ocean.cn) 94 170 140 fill;border-width: 20px 32px 40px 24px;font-size: 14px;line-height: 30px;">

想了解更多设备详细信息、获取产品彩页?

别心急!看到文章最后你就知道了!



海试现场










测区附近岛屿上建有大量风电设施。

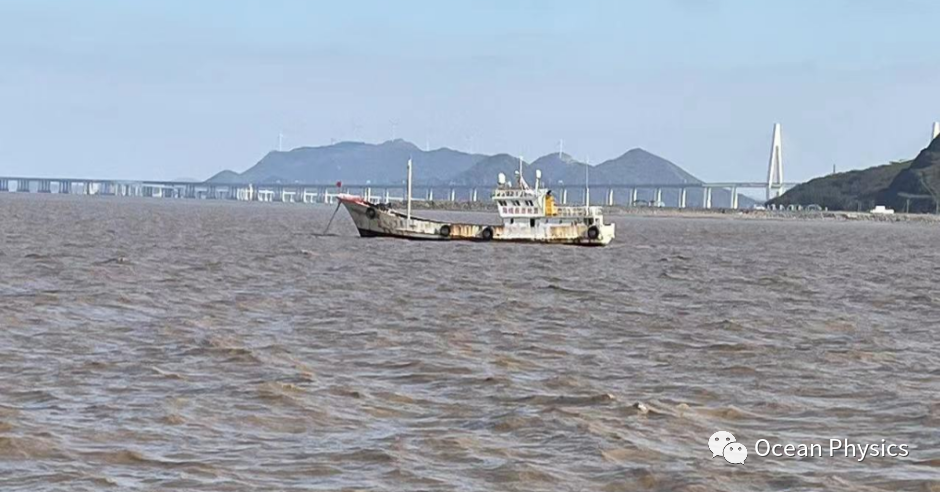

12月份受疫情干扰和海况影响,能干活的人和好天气不多,趁着圣诞节前这一周的窗口,抢时间进行海试。现场安装照片如下所示:

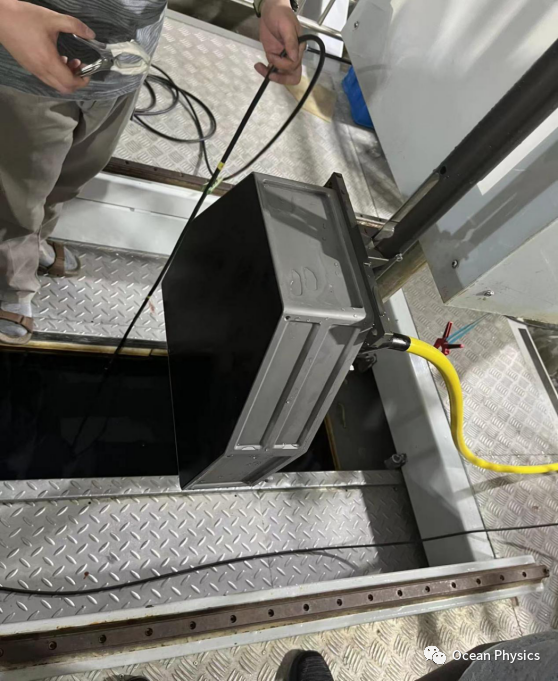

图 | 换能器现场图(未加导流罩版)


图 | 换能器水池高清近景图
图 | 测量杆安装


海试成果

 1   船出港区既有周边岛屿的风电缆线测量

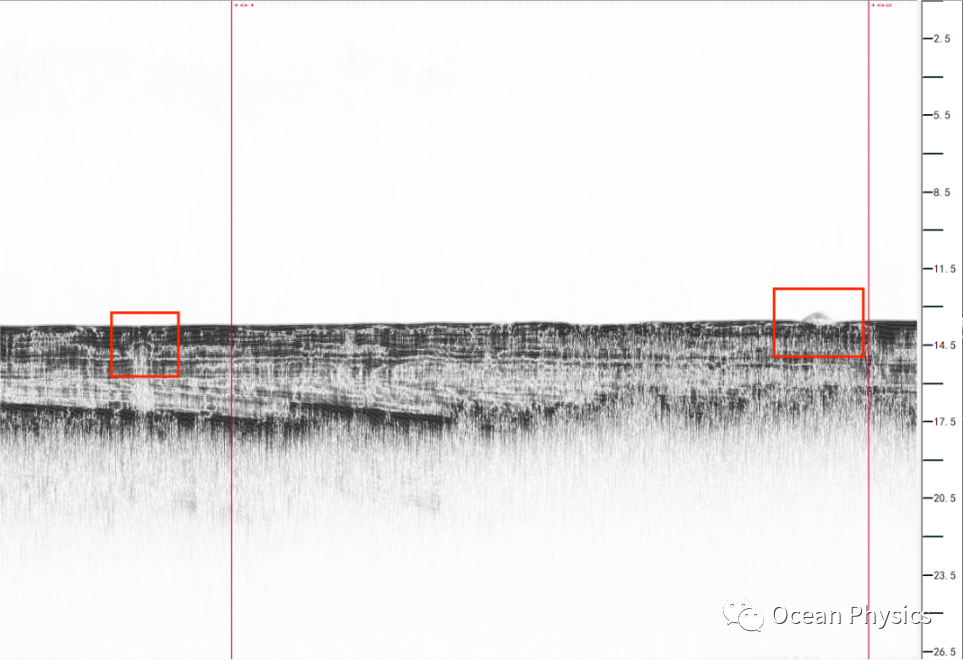

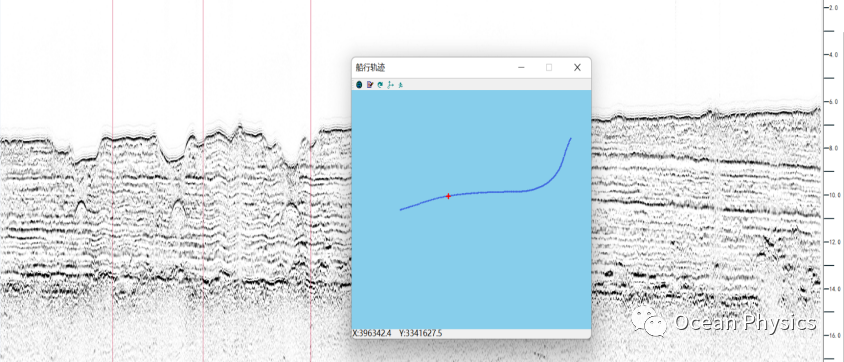

图 | 埋藏与裸露的海缆
图 | 埋藏与裸露的海缆

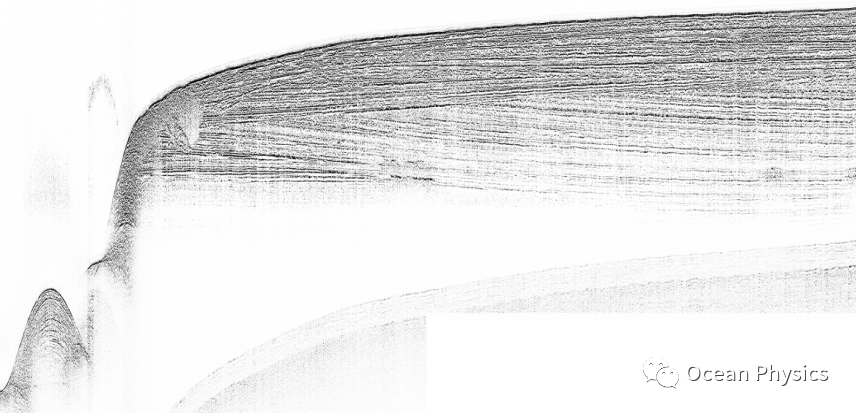

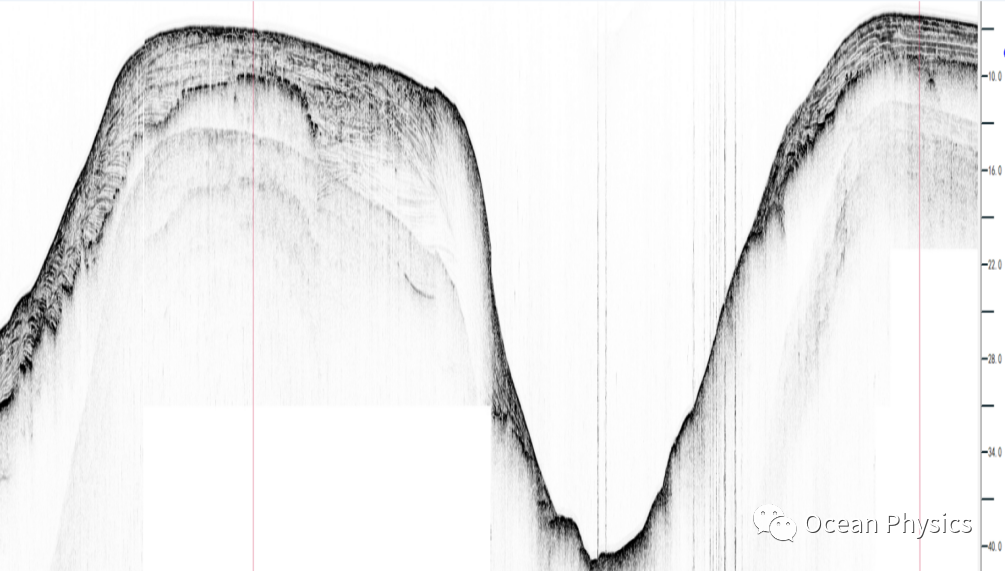

即便是地形起伏剧烈的海底,底跟踪毫无压力

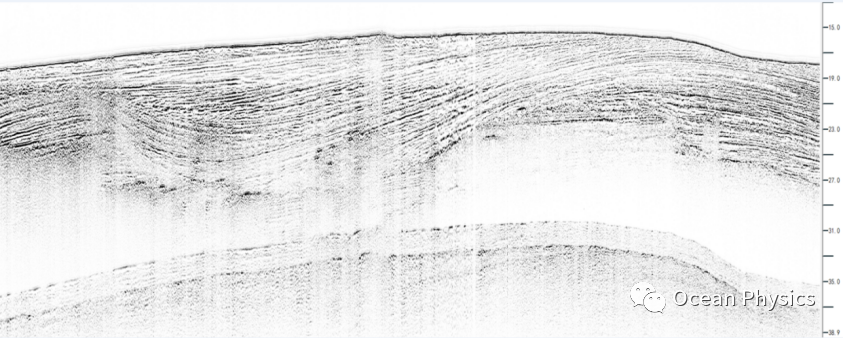

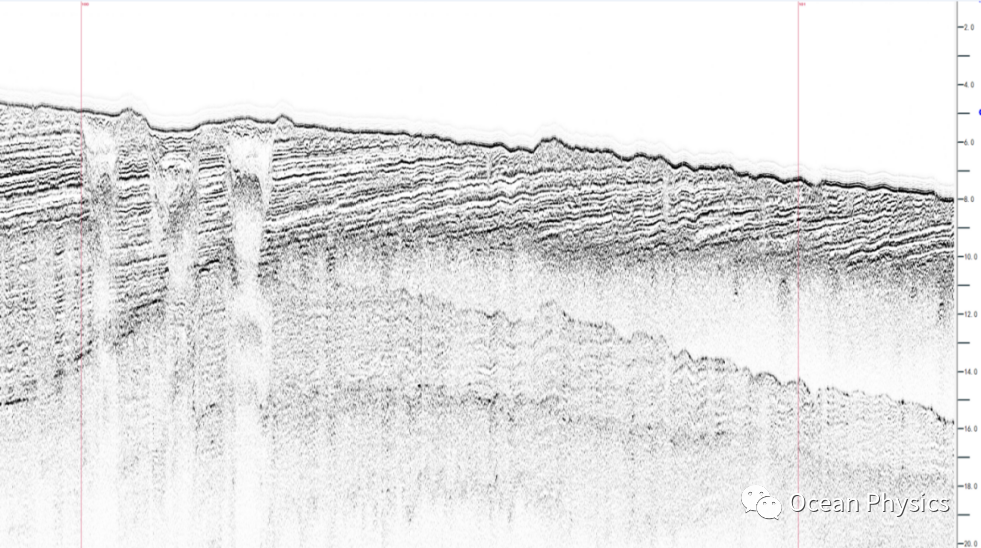

疑似贯穿地层的施工桩孔,可见清晰、连续的地层产状






长白乡岛附近有较多的光缆路由和各类管线,海底电缆

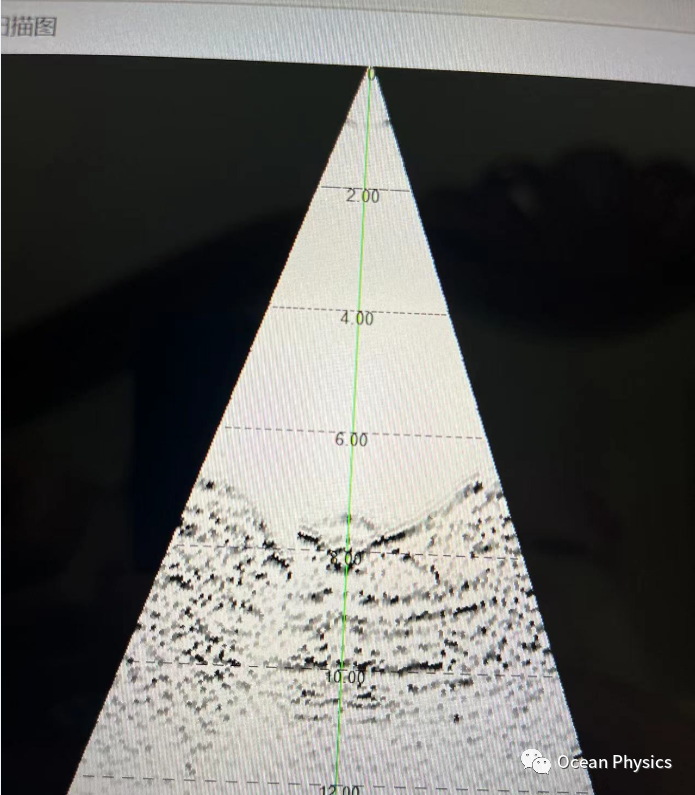

并排3根光缆目标测量结果如下:

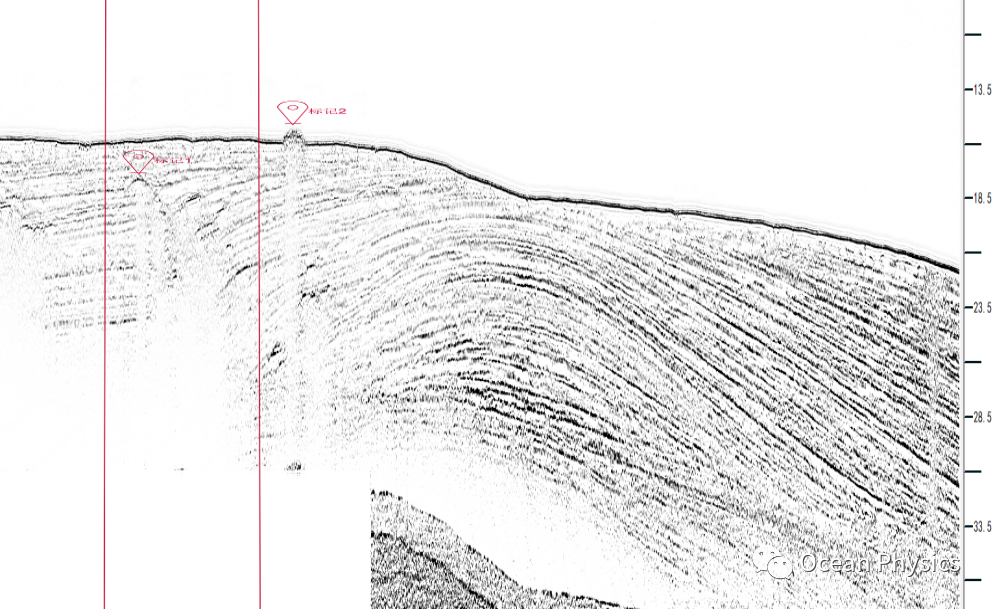

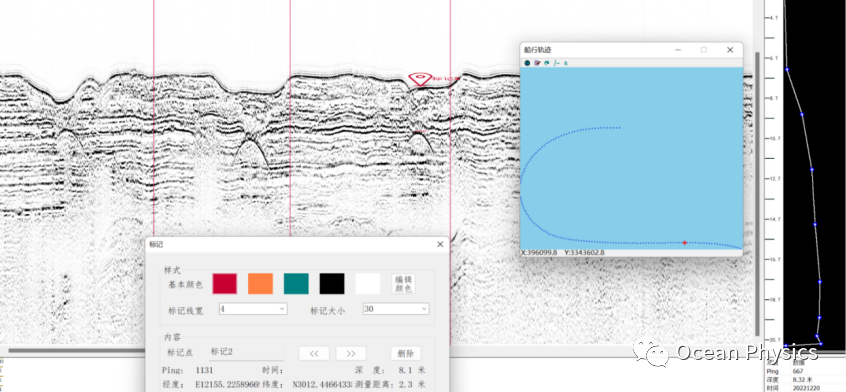

图 | 埋藏的光缆1

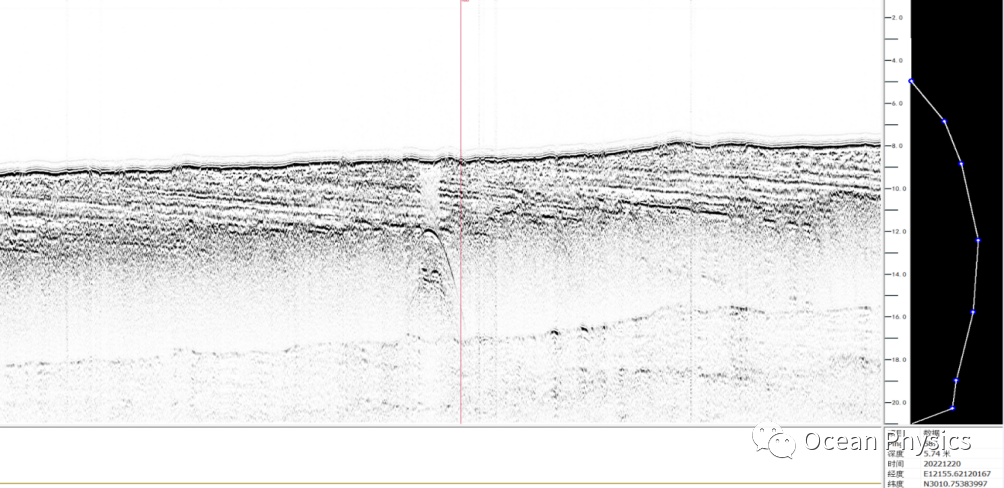

图 | 埋藏的光缆2
图 | 埋藏的光缆3

 2   水管和油管的测量

往西南行驶,金塘岛附近有较多水管和油管埋设:

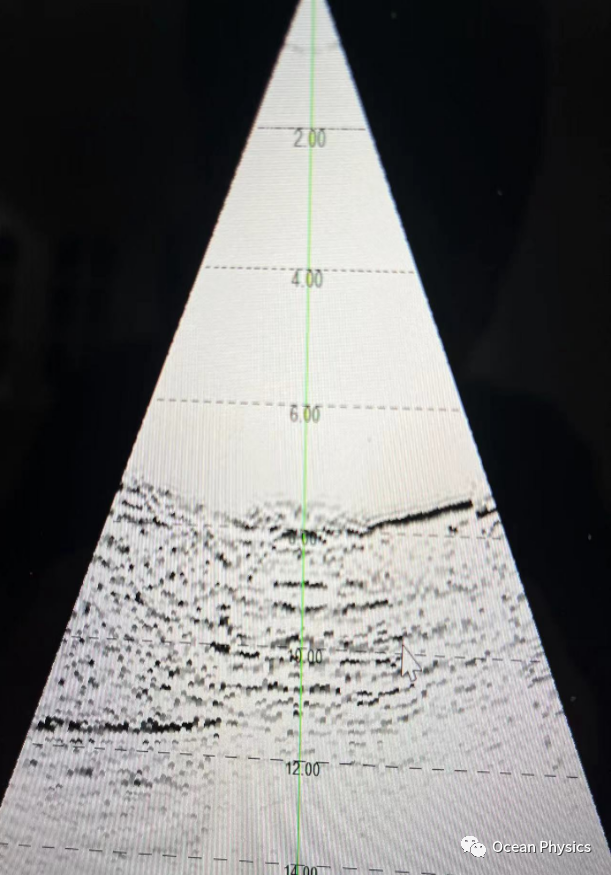

图 | 各类掩埋管线
图 | 掩埋管线

 3   地层采集作业

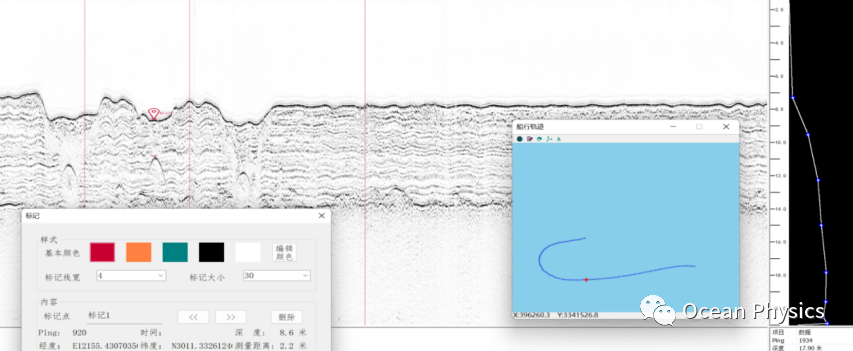

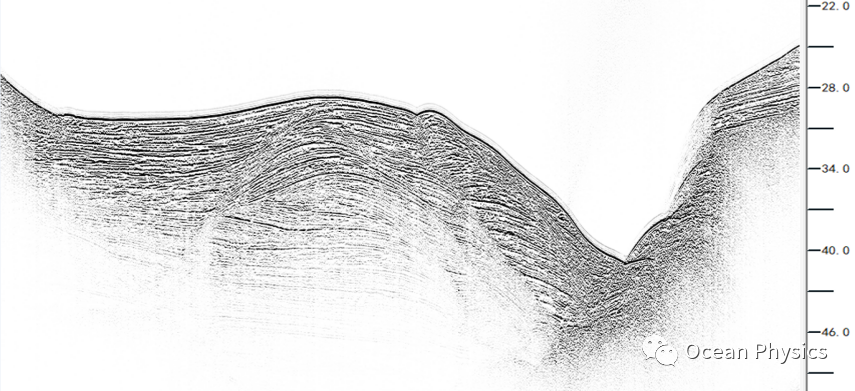

同时对于附近地层进行采集作业,附近表层底质偏硬,呈现的二维剖面图如下所示:





返航过程中同时对于地层和目标进行了横向扇面快速扫描,数据可用于后期3D成图成像,实时三维图团队还在努力完善中。




作者有话说


至此,参量阵的产品线套娃中别具一格的“大娃”终于现身了,虽然他现在不是最完美的状态,还有些功能待完善,但是即便是不开扇面扫描只用单波束模式,在管线探测应用上依然可以超过市面上绝大部分服役产品的表现,这点自信我们还是有的。
接下来的一年我们会以配得上其功能的具有性价比的价格推向市场,产品线中其他的产品也会根据“大娃”调整策略。但是有一点明确的是,“经韬纬略,低价中标”这种行业的老套玩法绝对不是我们的风格。如果有伙计们关心这款仪器的价格,我只能回答各位施主:艺术品不说钱!说缘,一百多万缘。
文章最后,按照国际惯例,又到了抒(kai)发(shi)情(ma)怀(ren)的环节了。国内这几年水下装备圈行情不好,一些大型研究所们现在把“经韬纬略低价中标”这套拿捏的很溜,通过这个套路忽悠了那么多军民经费,做出的成果还是落后国外产品一大截,确实说不过去。我们是一帮被人嘲笑为乌合之众的反贼,但是我们确是以谋海济国为情怀,我们理解的谋海济国的衡量标准,不是拿了多少科研经费,报了多少奖,而是做出来的东西随着中国的文化能输出到海外。毕竟,能擦亮海洋圈人们记忆的,不是一个个奖项和科研经费项目,而是一款经久耐用,实际解决水下调查问题的好产品。值得庆幸的是,在一众反贼组成的草台班子的不懈努力下,终于在“国产化、自主可控”、“原创性创新”方面迈出了坚实的一步,虽然我们评职称被卡、报奖评优不行、申项目没别人大,但做出来的东西还行!……
