2022年底在岱山岛附近海域对Geo Insight型三维参量阵浅地层剖面仪的各类表现进行了测试。

公众号：Ocean Physics

应用实例｜Geo Insight型三维参量阵浅地层剖面仪——岱山海域海试报告

为了让2022年底现身的参量阵的产品线套娃中别具一格的“大娃”达到交付要求，2023年5月底，翱飞（无锡）科技有限公司为即将交付用户的Geo Insight型三维参量阵浅地层剖面仪组织了现场测试，完成水下管道及电缆探测。

测试概况

测试区域：

山东省东营市东营港附近，区域水深20米左右

黄河口高含沙、表层俗称“铁板沙”，即高密度粉砂层

对浅地层剖面仪非常不友好

外围设备：

Applanix POS MV SurfMaster姿态惯导系统

（GNSS天线和IMU安装于船舷）

测试条件：

本次测量以验证二维模式工作状态为主

测试方法：横切管线

船速：4~5节

浅剖ping率：20~25左右

测试目标：400mm的管线以及200mm左右的缆线

测试现场

 1   设备安装

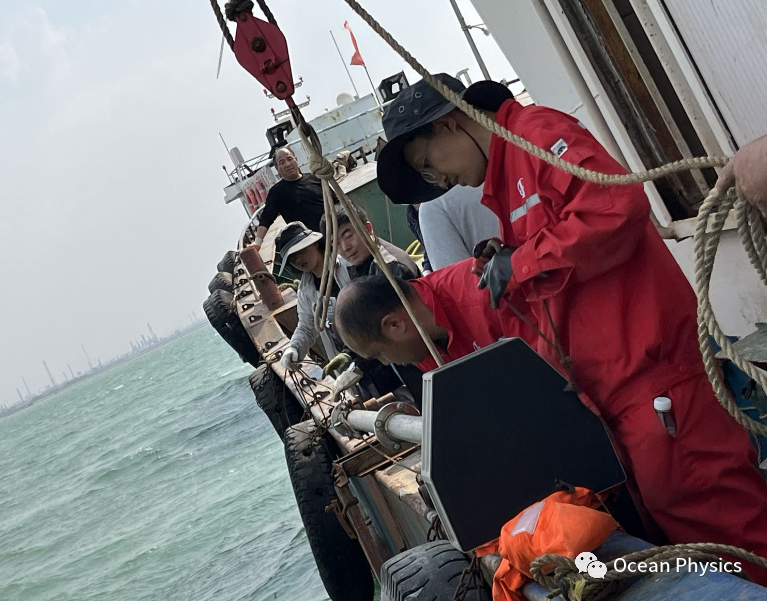

图 ｜ 换能器舷侧安装图

 2   甲板单元通电测试

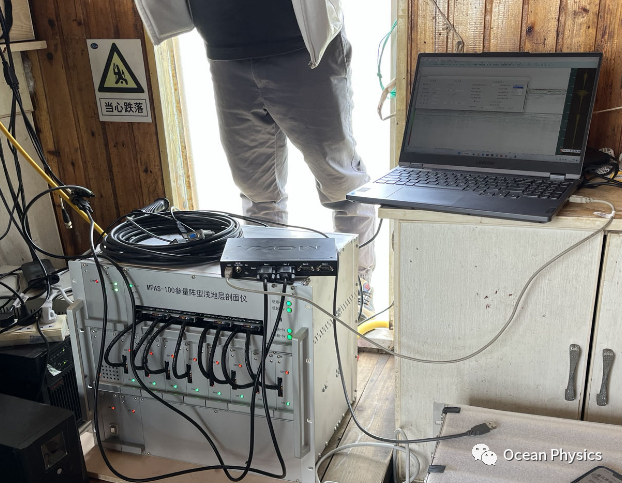

图 ｜ 甲板单元连接并通电测试

实测效果

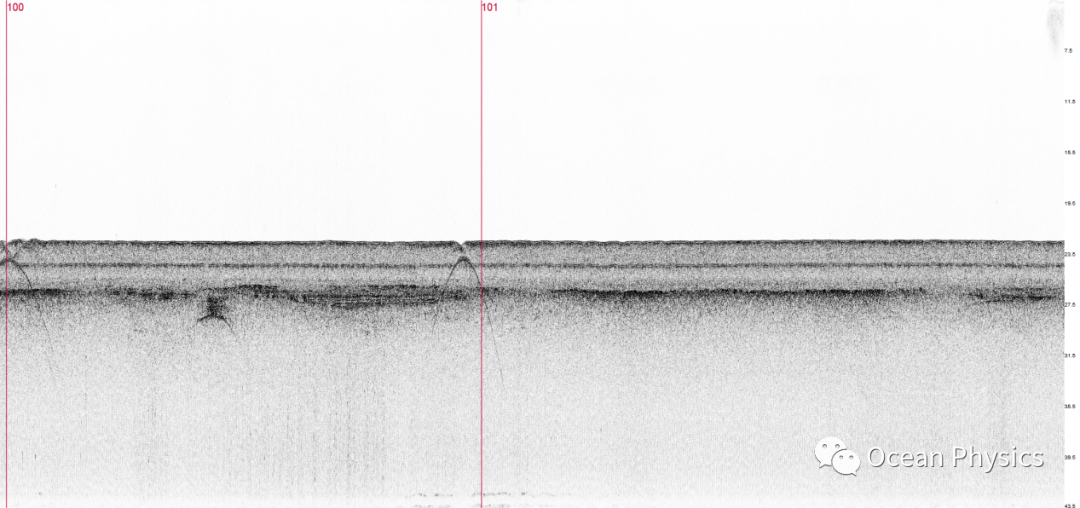

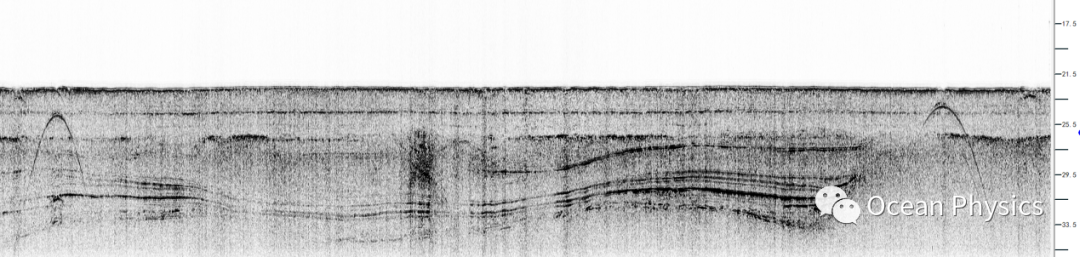

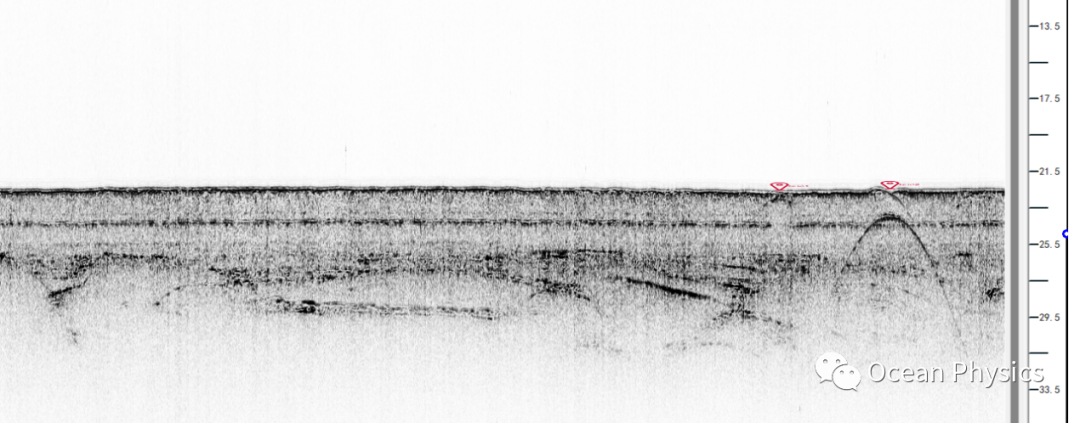

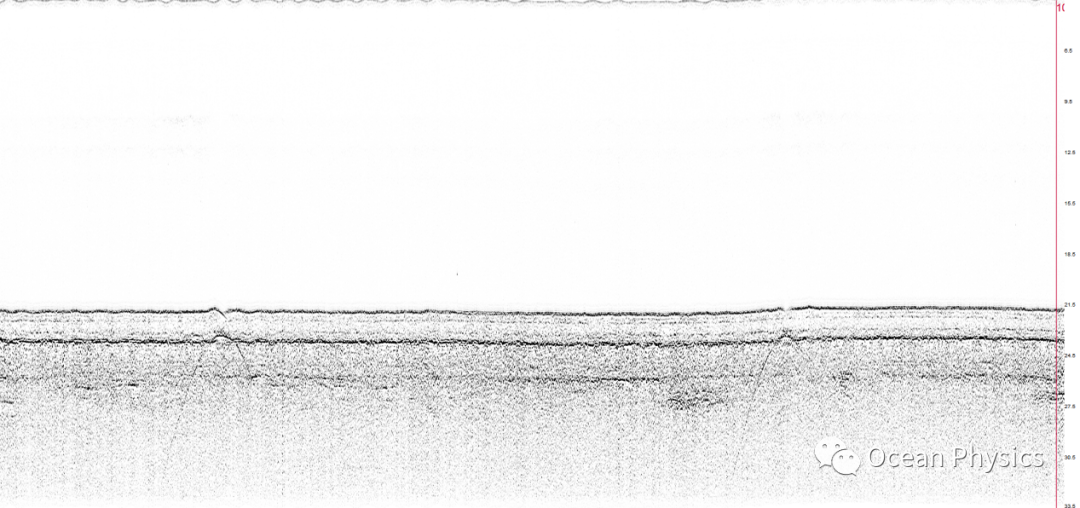

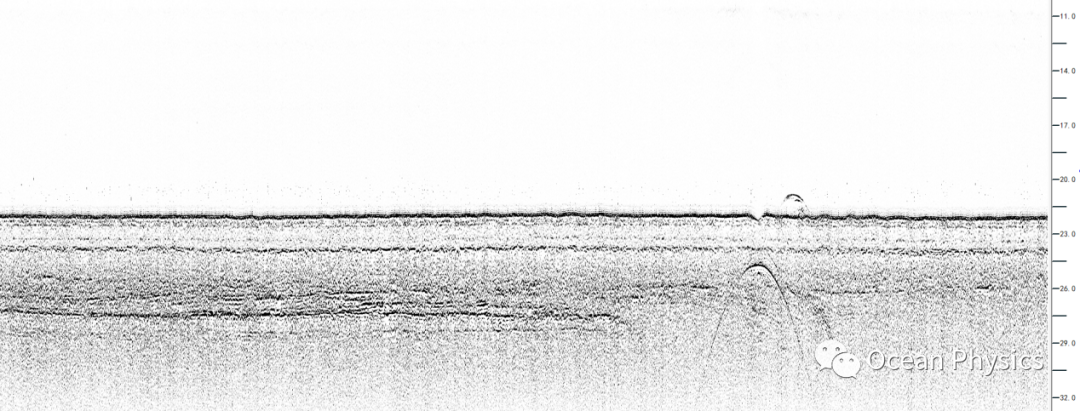

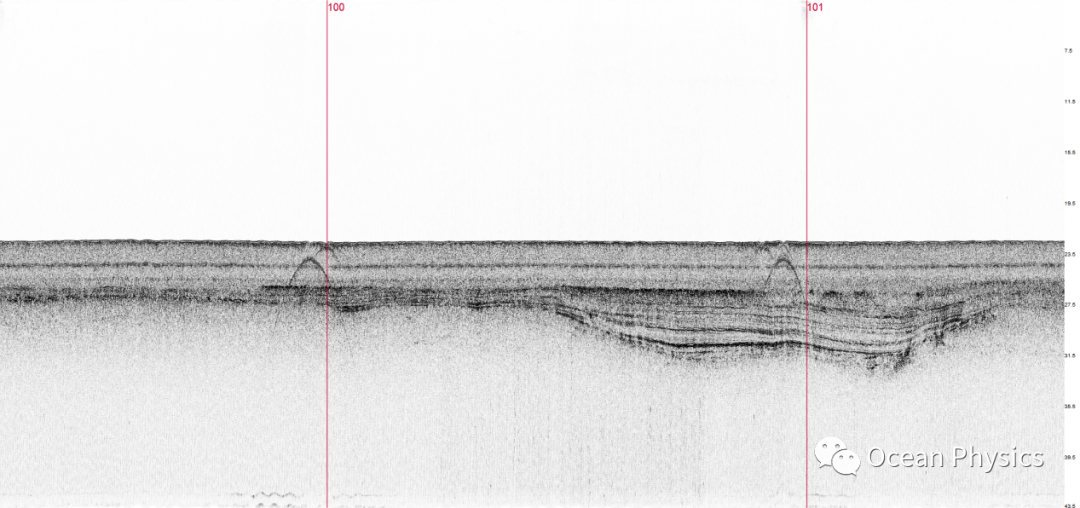

以下探测的图上，几乎每张图管道上方的海底还另外盲测出了铺设在海底的电缆。可以仔细的赏析下海底附近，比管道弧度更小的绕射弧，基本都是铺设在海底的电缆。

以下展示的实测效果图仅是在二维模式下的实测效果图！！！实时三维图暂且卖个关子，感兴趣的话，可以关注公众号文章后续更新！

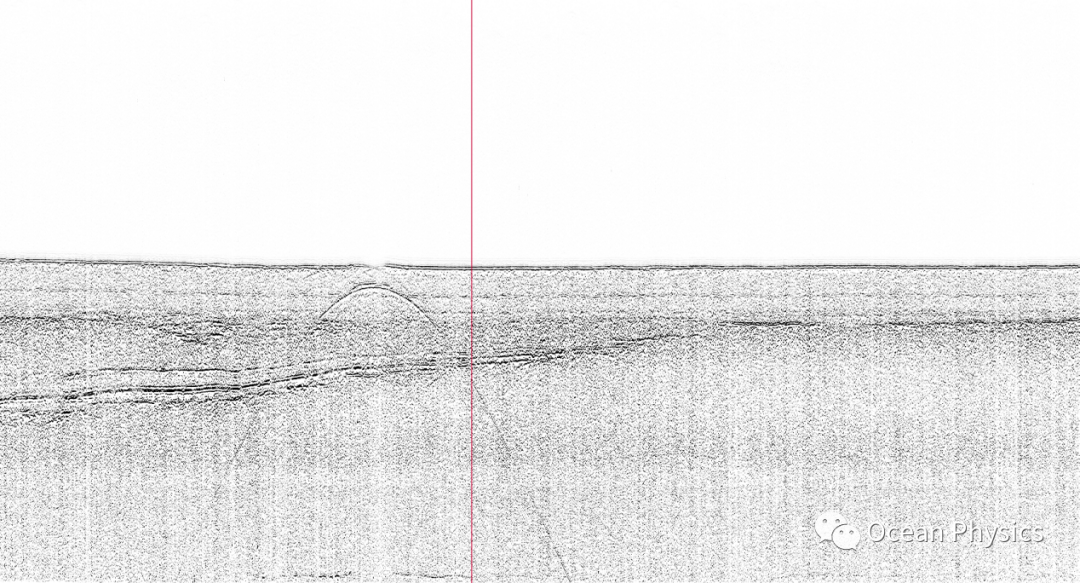

典型的河漫滩相，实际中采集显示的尺寸比例背景淡，目标明显，而且地层产状清晰

总结

本次在东营港的测试过程中，着重测试了二维模式，横切管线进行测试，设备性能稳定，管线回波信号明显，地层信息清晰。意外收获是在测的掩埋管道的同时还在管道上方发现了多个海底电缆的绕射弧。

这次测试是给非常专业的用户，用户与技术团队的交流可谓酣畅淋漓，干事情还是要和专业的人和对脾气的人一起干，久违的爽感。见贤思齐，见贤思齐！
