应用实例｜GeoInsight 100型三维参量阵浅底层剖面仪龙阳风电场作业

作业时间：2023年8月24日-8月26日

作业地点：盐城龙阳风电场附近

作业设备：GeoInsight 100型三维参量阵浅底层剖面仪

作业目的：检查海底管线的铺设情况

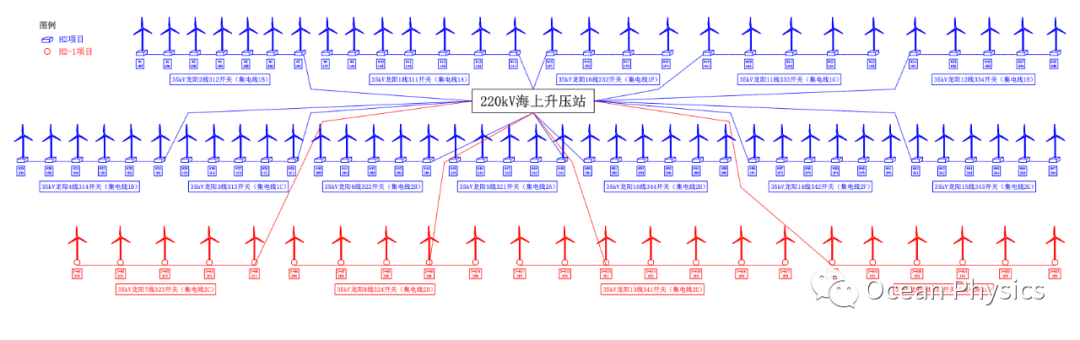

龙阳风电场示意图

 作业前的准备

 1  换能器安装

浅剖采用侧舷安装，换能器安装在左舷前部1/3处，换能器吃水2.3米，避开船舶发动机和边界水层的噪声干扰。安装杆沿船艏尾方向用钢丝绳拉紧，防止振动。

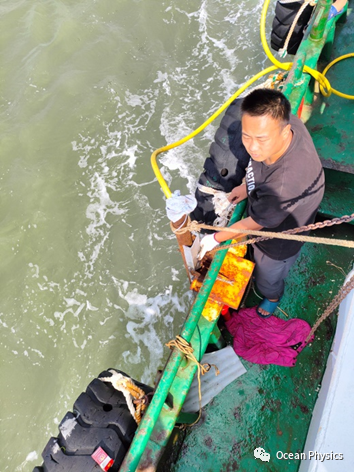

图1 ｜ 换能器安装

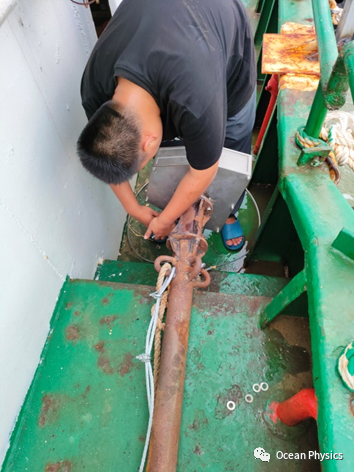

图2 ｜ 支架安装

 2  系统连接

图3 ｜ 系统连接示意图

按照图示，完成系统连接。电源选取经UPS稳压、滤波后的洁净电源，甲板单元可靠接地，避免信号干扰。开机测试，功能正常。

电缆检测

 1   离码头后，开赴风电场沿途测试浅剖性能，获取较好的地层信息

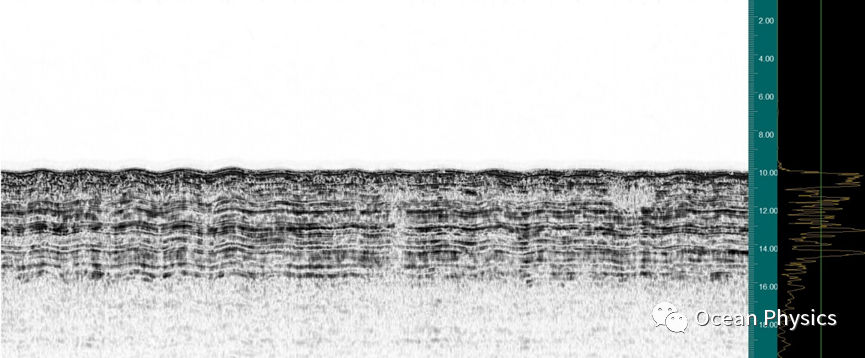

图4 ｜ 分层明显

 2   开启浅剖的多波束模式，平行于主电缆方向循线，测量管线的铺设情况

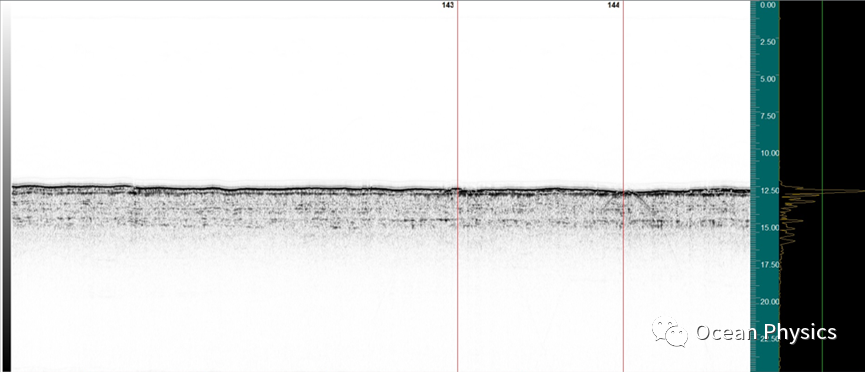

图5 ｜ 多波束模式循线

 3  对升压站至岸基电站的220KV主电缆，垂直于电缆，获取管线的铺设情况

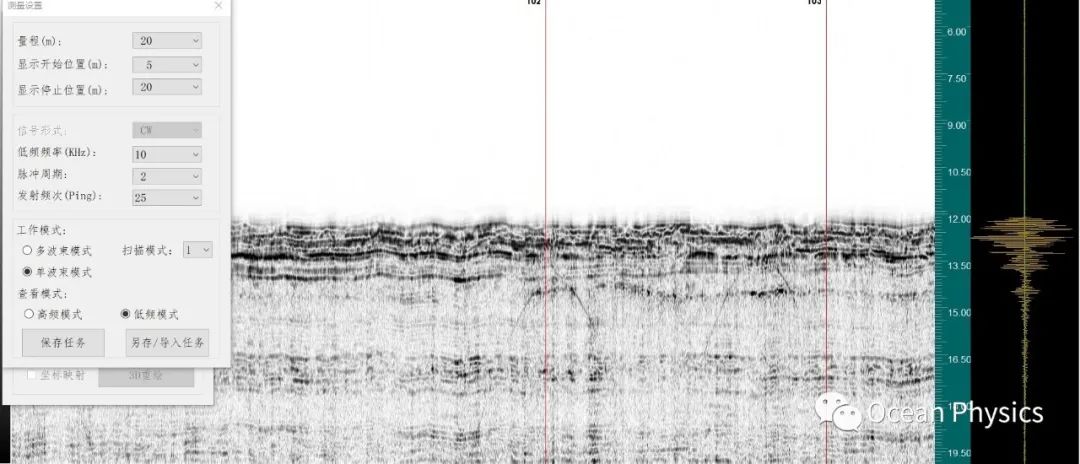

图6 ｜ 掩埋的主海缆

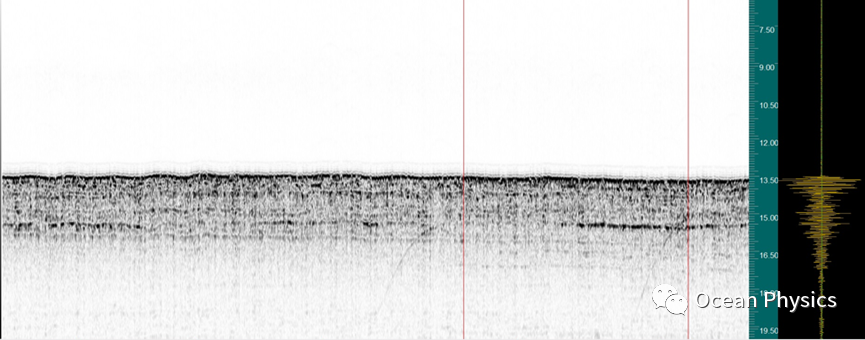

图7 ｜ 掩埋的主海缆

图8 ｜ 掩埋的主海缆

 4   对龙阳风场风机之间的35KV连接电缆，垂直于电缆，获取管线的铺设情况

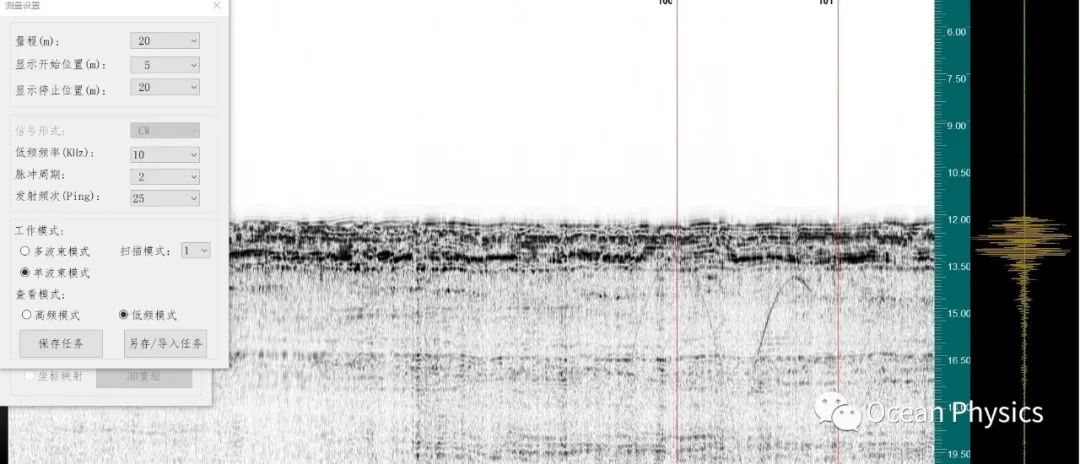

图9 ｜ 掩埋的风机海缆

图10 ｜ 掩埋的风机海缆

图11 ｜ 裸露及掩埋的风机海缆

分析总结

图12 ｜ 风场

风电场区域，地层分层较明显，电缆掩埋在某些地层信息中。用多波束模式循线检测海缆，当出现电缆回波被地层信息掩盖时，海缆较难区分。

220kV主海缆，直径在30厘米左右，使用10kHz CW波和12kHz CW波测量，均获得较为明显的海缆信息，主海缆检测率不低于90%。

35kV风机电缆，直径在15厘米左右，使用12kHz 6 e$ I/ k0 X- L0 Z0 ^; BCW波测量，虽直径较细，但风机电缆的检测率仍不低于40%。
