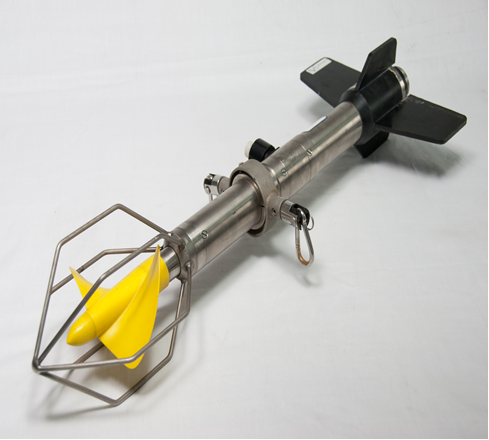

Valeport-106旋浆式单点流速仪，是由英国Valeport公司生产，主要用于时测或中短期固定点自容测量，本仪器为金属壳体，轻便固苯乙烯材料螺纹旋浆，磁通量罗经，同时还配有压力传感器，是河口及近岸水流测量的理想工具。
1. 流速测量：
量程: 0.03-5m/s;
精度：流速>0.15m/s时，测量值的±1.5％；流速<0.15m/s时，±0.004m/s
2. 流向测量：
量程：0-360°；
精度：±2.50；分辨率：0.5°
3. 压力测量：
量程：100m；
精度：量程的0.2％；分辨率：量程的0.025％
如上图所示，将Y型电缆一端与仪器数据端口连接，另一端RS232串口与电脑串口连接。打开valeport软件(DATALOG)，出现如下界面：
2. 仪器设置
如果需要对仪器当前的设置进行修改，需要先连接仪器，具体设置如下：
2.1 菜单

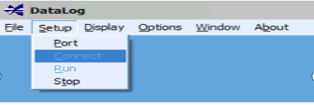

点击设置（setup），跳出如下图示：
其中，Port为端口设置，Connect为连接选项,Run为运行，Stop为停止。
2．2 设置
首先点击port端口设置选项卡，将会出现如下界面：

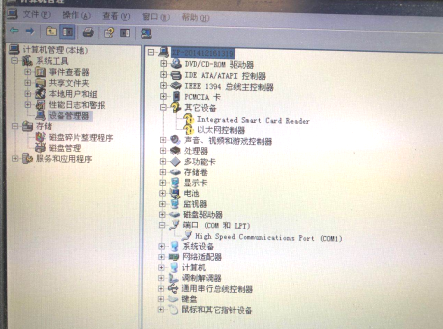

查看电脑连接的COM口，打开电脑设备管理器，点击端口（COM和LPT）查看具体的COM连接口，并将其选择上，如下图所示。

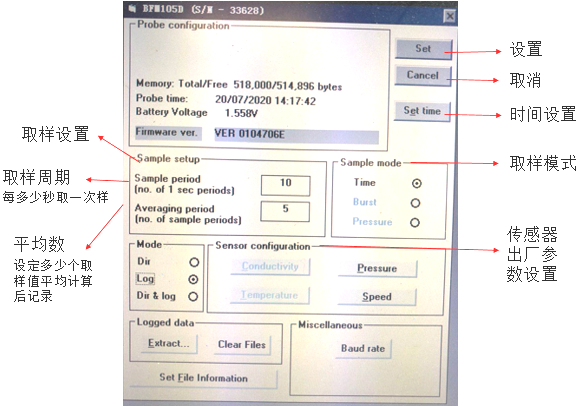

选择合适COM口后点击OK，点击Setup选择connect进入如下界面：
如上图所示，首先进行时间设置，一般设置为当前时间；
1. 取样周期为取样间隔，表示每10秒取样一次；平均数表示连续取5个数据的平均值记录，即为每五十秒钟记录一次数据到内存中；
2. 如希望记录每一个采样值，需将Averaging period设置为1；
3. 取样模式默认为Time；传感器出厂参数设置：不用设置。
Mode表示工作模式设置；
Dir（直读方式），仪器实时传输数据，此选项一般作为检测仪器是否连接好的依据。
Log（记录模式），仪器将测量数据记录在内存里。
Dir & Log（直读与记录模式），测量数据在实时显示的同时记录到内存。
一般选择Log模式，设置完成以后，点击SET，完成设置，之后进入设置（Setup）选项卡，点击Run，运行仪器。
2.3 数据下载
选择Extract，进入数据下载界面，选择要下载的数据与存储路径，下载数据，完成后返回上界面，点击Clear Files，清除数据。
注：假如每秒采集一个数据，Valeport_106可连续存储约22小时的数据，但一般情况下，完成一次测量后，需清空数据，以防止内存不足，造成数据遗失。
2.4 显示

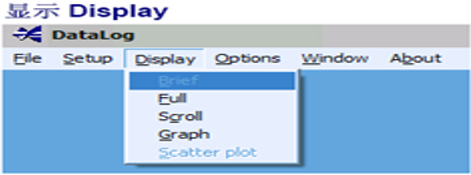

点击Display选项卡，出现如下图示：
其中，Brief为简明数据显示窗口，Full为全数据显示窗口，Scroll为数据列表窗口，Graph为时序图以及Scatter Plot为流速流向分布图。各窗口显示图如下：

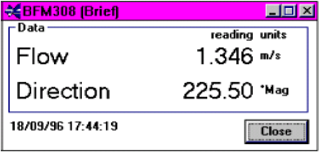

（1）Brief简明数据显示窗口：
1. 测试
将Valeport_106竖直放置，螺旋桨旋转自由；如果不竖直放置，由于机械不平衡可能造成旋转不自由；在水中测量时不存在这一问题。如果竖直放置时，旋转也不自由，需要对旋浆进行清洗。
2. 旋浆清洗基本步骤
（1）先旋松旋桨外部保护罩；
（2）旋转拆下螺旋桨前面的盖子后，会露出带2个螺丝的杆子；
（3）记录下螺丝的位置，以便回装，即可将螺旋桨取下清洗；
（4）清洗完毕后，按原样装上旋浆及外部保护罩；
（5）把仪器竖直放置，如旋桨自由旋转，说明仪器可正常使用，如不能，则要重新调整螺丝位置，直到旋桨能够自由旋转。

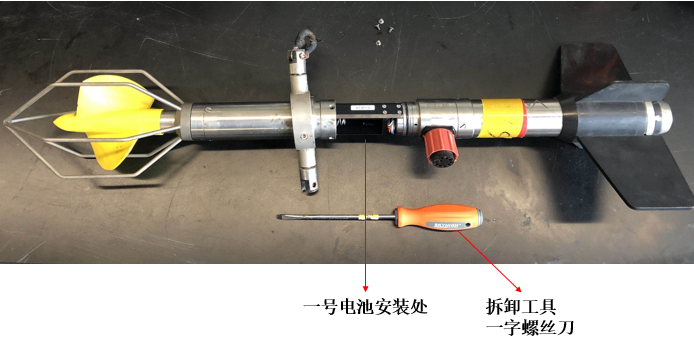

3. 更换电池
（1）将电缆插头与悬挂支架中间4个螺丝旋出；
（2）脱开两节，取出电池仓；
（3）换新电池，上紧螺丝。
注：在接电缆时，注意两齿相对，不可以用蛮力，以免损坏插头；电缆接好后，在接口处涂少量凡士林，防止仪器进水。
