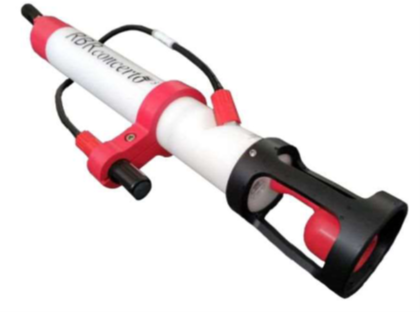

      RBR系列(RBR-TU),温盐深+浊度传感器(RBRconcerto³C.T.D.Tu可测量参数:海水温度、电导率(盐度)、压力(深度)和浊度。可应用于河口、海洋船测、锚系、剖面温、盐、深和浊度参数的测量。可自容式使用,又可选择实时数据输出。

     RBR-TU集成了高浊度传感器,最大值可达一万NTU以上,标配采样率为2Hz(用户最大可选16Hz)。大容量数据存储和USB-C快速数据下载功能,使该仪器可以在高采样率设置下进行长期的投放测量。同时仪器配备有磁开关功能。RBR-TU校准系数存储在仪器内部。通过Ruskin软件对仪器进行设置,数据输出为ExcelOceanDataView以及TXT格式,便于用户进行后处理与分析。


一.Ruskin 软件安装

软件位于配件包中,Ruskin 软件目录为:

9857c00f69f0e5dbd1f0720027a7b597.png    建议将 RBR 软件安装文件保存在电脑上,以备不时之需。根据提示在 Windows 系统一步步安装 Ruskin 软件即可,最后显示安装完成。注意

(1)因为电脑上安装有某些会占用串口的软件、或者操作系统对软件安装过程中的阻挡或不兼容,导致安装驱动过程不成功。这时,软件的安装受到损坏,即使将仪器连接到电脑,软件也无法显示仪器。如果出现这种情况,请更换电脑或操作系统操作。

(2)如果要使用RBR系列仪器,在出野外前请务必在电脑上安装Ruskin 软件,并连接仪器测试,并可以正常配置仪器

二.仪器操作

1、安装软件。根据提示在 Windows 系统下安装 Ruskin软件。

2、拧开仪器的红色后舱盖。

3、打开Ruskin 软件。

4、使用USB-C 数据线连接电脑和仪器。

注意:若仪器带有外部 RS232/RS485 输出功能,可以无需拧开后盖,直接使用外部电缆连接仪器和电脑,然后进行配置仪器即可。适合在野外配置和下载数据。

5、仪器连接上后,软件会自动识别仪器,同时显示出仪器的具体信息。左侧窗口导航窗口--仪器项下出现该仪器的型号、序列号,右边的操作窗口则显示具体的操作按钮,包括配置”“信息”“校准”“参数。通常默认在配置界面,见下图。

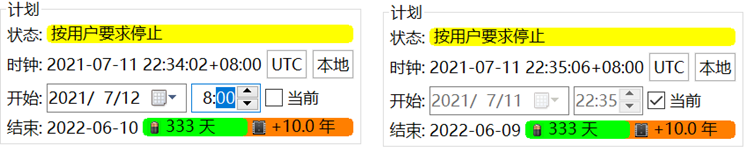

6、点击本地按钮,将仪器时间与本地电脑时间进行同步。若想使用 UTC 时间,请点击UTC

7、设置仪器测量的开始时间。用户可以设置一个将来的想要工作的时间,仪器按照采样设置开始启动测量。若勾选“当前前面的方框,那么在启动仪器测量后,仪器立即进行工作。

8、设置采样模式中有 2 种采样模式可选:连续、平均。

8.1“连续”模式

    该模式下,仪器将按照设定的采样间隔持续进行测量。在采样率处进行采样频率设定。本仪器连续模式下,选择采样率选项,有1Hz或2Hz可选;如不选择采样率,可以根据需要自行设置采时间(s),如下图,设定后仪器将一直以1Hz/2Hz,或自行设置的时间进行测量并存储。



8.2平均模式

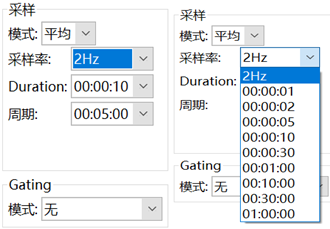

    在模式中选择平均时,界面会发生变化。周期:表示一个测量平均周期;Duration:表示一个测量平均周期内的采样时间长度采样率:表示采样的频率,典型设置选择如下图:


     以上平均设置:仪器测量周期为5分钟,在这5分钟内,仪器以2Hz的采样频率进行采样,采集10s的时间,最后将所有的采样数据进行平均,输出1个数值,然后保存。也就是说:仪器 5 分钟只输出一个平均值。

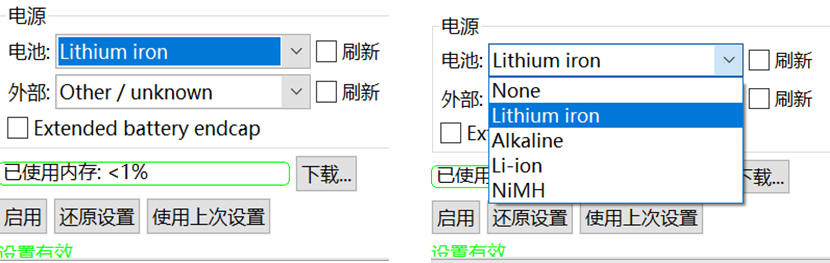

9、在电源部分的电池处下拉菜单中选择当前使用的电池类型,以便软件自动来估算。仪器按照当前的采样设置情况的工作时间,用户可参考,并相应调整设置。


电池类型有以下选项:

(1)Lithium    iron:锂电池LiFeS2LiFePO4,电压为1.5V;推荐劲量锂电池

(2)Alkaline:普通AA碱电池Zn-MnO2,电压为1.5V;推荐金霸王碱性电池

(3)Li-ion:锂离子电池LiNiMnCo,一般可充电,电压为3.6V

(4)NiMH:镍氢电池(NiMH,电压约为1.2V

10、电池电量工作时间估算

结束后面显示的日期是:软件按照当前的采样率设置以及当前使用的电池类型,来自动估算的理论最长工作时间。请参考绿色部分显示的天数。

    注意:软件使用电池电量的理论值进行计算,在实际布放中,因为温度对电池电量会有影响,所以温度越低的海域电池寿命越短。并且电池不会将全部电量释放掉,所以工作时间不会达到软件显示的理论计算时间,请保守处理。可以按照该时间的2/3左右来估算实际工作时间,精确时间以用户的实际经验而定。


11、选择仪器启动测量方式

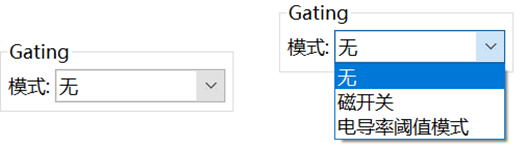

RBR 仪器通常有以下 3 种方式来启动仪器,开始测量。在软件界面的Gate 处进行选择。通常默认在,即通过软件来开启仪器测量。


    通过软件来启动仪器测量(选择

     通过磁开关来启动仪器测量(磁开关

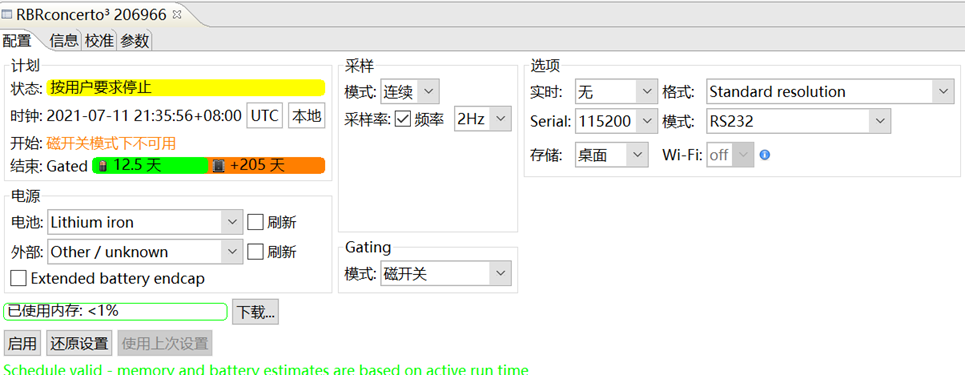

      若选择磁开关选项功能仪器开始时间将不可调节和设置,开始和测量都是依靠磁开关来控制的,磁开关功能是通过旋拧仪器红色后盖来启动和暂停测量的

   开始测量:软件启动仪器工作后,拧上后盖。后盖上有“RUN”“PAUSE”的字体标示。后盖拧紧后,会指示在“RUN”位置,这时,仪器会有一次时间较长的振动,仪器便开始测量。

     暂停测量:如果稍微旋转后盖,指示到“PAUSE”时,会有三次短时间振动,仪器暂停测量。

        继续测量:当再次拧至“RUN”时,仪器再次长振,仪器将继续测量。这时数据会继续存入仪器内存中,而不会覆盖之前的测量数据。注意:请确保后盖拧紧后对准RUN,而不是尚未拧紧时对准。否则将无法开启测量,并有仪器进水风险(如下图)。


       通过软开关来启动仪器测量(“电导率阈值模式”)仪器配备有软开关功能,那么可以选择电导率阈值模式的软开关选项。选择软开关功能后,仪器开始时间Start将不可人工调节和设置。

     “电导率阈值模式软开关是通过电导率传感器决定仪器是否启动测量或结束测量。当启用仪器测量后,仪器上所有传感器并没有开始工作,而是仅仅电导率传感器以15s的间隔工作,采集一次周围的环境是否大于门限值1mS/cm。当仪器下水后,电导率  传感器测量数据大于该门限值后,稍后会启动仪器所有传感器按照采样频率进行采集工作。

      注意:使用软开关功能,在回收仪器后,电导率传感器依然会以15s间隔工作,检测是否达到阈值门限。耗电量比休眠电流大。建议仪器回收后,在室内干燥环境下通过软件来彻底停止仪器的测量,以节省电池电量。

12、以上全部设置完毕后。点击界面左下角启用按钮(如下图)。


    按钮下方是否绿色显示周期有效,如果为红色字体,说明设置有误,根据提示,修改采样参数,直到出现周期有效即可(如下图)。


13、启动实时输出(若有)

cea02ac888be565c5ec7fc372884ca49.png 0d78a1a66621869b98b9faab7ce49a47.png

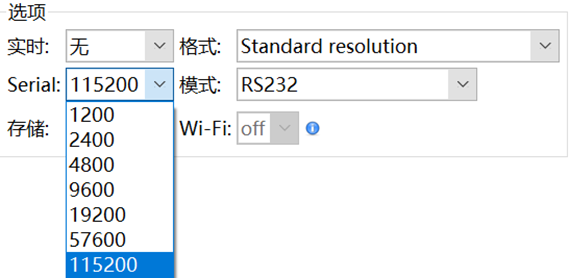

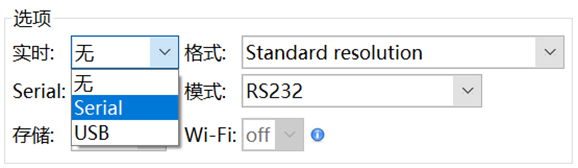

若仪器带有外部数据实时输出 6 针接头RS232 RS485,可以通过外接电缆来进行数据的实时输出。仪器的测量数据不但可以保存在仪器内部,还可以根据采样设置进行实时输出,多用于集成。实时:选择 Serial,串口输出。        Serial:根据要求进行设定选择,通常默认115200;模式:选择 RS232或者RS485输出。需要根据自己仪器的配置选择,即订购的是RS232仪器和电缆的话,选择RS232,若是 RS485仪器和电缆,需要选择RS485

格式:输出数据格式选择,默认 Standardresolution格式。若要查看其他的输出格式,将鼠标放在下拉菜单上,不点击,即会显示不同的数据格式。




注意:若不启动实时输出,Realtime 中选择“无”。通常默认在“无”。

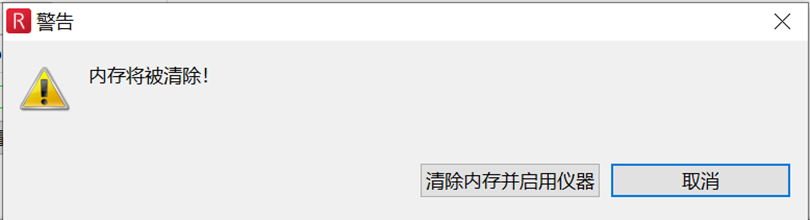

14、点击左下角启用按钮。弹出清除内存警告对话框。需要点击对话框中删除并启动记按钮进行内存清除,并启动仪器。


注意:仪器每一次进行新的启动测量会清除内存,因此在启动新的测量之前确保仪器内部的数据已导出

15、内存清除完毕,稍微等待软件将所有配置写入仪器中,不要急于拔掉数据线。等待仪器的状态Status处变为绿色的记录中  勾选了Now立即测量,或者蓝色的计划已启用(未勾选Now,而是设置了未来某个时间开始测量)后,说明仪器已经写入成功,并开始执行程序。这时,可以拔掉数据线,拧上后盖后布放。

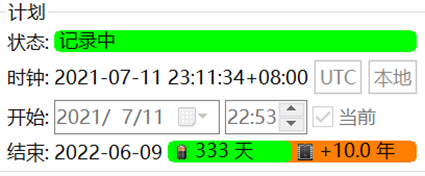

上图:勾选当前即测量,启动仪器后状态显示:绿色“记录中”。

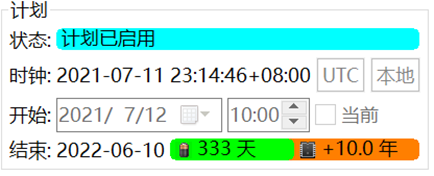

   上图:未勾选“当前”,设置了未来某个时间开始测量,启动仪器后“状态”显示:蓝色“计划已启用”。

16、检查干燥剂是否有效蓝色或者橙色有效,详见最后注意事项中的图片说明O 型圈是否良好,O 型圈位置是否干净无杂物,适当涂抹防水硅油,确认后装好仪器。

17、现场工作。

三. 数据下载及转换

1、仪器回收之后,先使用淡水冲洗仪器,擦干外壳上的水。

2、在拧开仪器的后盖时,需要慢慢拧开,在后盖与主机的缝隙中若有水珠,请使用无水纸巾吸干,以免直接打开仪器后盖造成水珠进入仪器内部。

注意:若仪器带有外部RS232/RS485 输出功能,可以无需拧开后盖,直接使用外部电缆连接仪器和电脑,然后进行数据下载即可。非常适合在野外配置和下载数据。

3、使用数据线连接仪器和电脑。

4Ruskin 软件自动识别仪器,通常情况下,仪器此时还处于测量状态,状态中的颜色条显示为绿色记录中字样。

5、然后点击界面左下角的停止按钮,停止仪器的测量。


6、点击上述界面右下角的下载按钮进入下载界面,进行数据下载。选择路径保存。刚下载完的数据会自动在软件中打开,同时在软件下方的窗口显示数据图形,Ruskin 软件会在下方自动进行数据绘图显示


7、下载的数据为原始十六进制数据格式:RSK文件,存储名为序列号_下载日期_下载时间。需要进行转换。选中软件左边的数据文件,点击右键,点击导出,软件提供的转换格式有ExcelODVTXT等,可以根据自己需要选择。见下图。


四. 大气压力修正

大气压力修正:建议用户在仪器入水前、出水后,各测量一段时间的当地大气压力值, 做出平均后,将当地大气压值写入数据文件进行后处理,以得到准确的深度值。具体操作见下图所示:鼠标左键选中导航窗口中的数据集列表中的需要修正的数据文件---Channels—Parameters。


见上左图,大气压力默认值为 1 个标准大气压10.1325例如:若测量当地大气压10.15,将此处修改为 10.15,其它任何数据无需更改(上右图)

   点击更新并重新计算按钮,测量数据会根据输入的大气压值进行修正重新计算。然后重新按照上述步骤进行数据导出操作,导出的数据即为大气压力修正后的数据。

五. 注意事项

1、仪器在海水中使用完毕后,需使用淡水进行冲洗

2、仪器长时间不用,建议取出内部所有电池。注意电池不可以混用

3、经常检查干燥剂是否失效,注意及时更换


4.配件及更换

 备件:撬具、硅油、U 盘、数据线、O 型圈、干燥剂

(1)数据线:USBtype-C线,与华为、小米手机充电线通用。

(2)干燥剂:可以重复使用,烘箱 80度下十几个小时即可烘干。切忌使用微波炉烘干干燥剂;并且安装在仪器内部的干燥剂失效后需要立即更换,否则会引起电路的腐蚀。

(3)硅油:涂抹在 O型圈上。每次仪器投放前,请检查O型圈是否有破损、是否有赃物沾染。如果破损,请更换新O型圈,并涂上硅油。若有赃物,请使用不掉毛的软布等擦拭干净。仅需要在 O型圈涂硅油即可,无需在仪器的螺纹上涂油,因为毫无防水作用。

(4)更换 O 型圈:使用撬具协助移走旧的O型圈,使用纸巾擦干O型圈沟槽和后盖螺纹上残留的硅油;将硅油挤压到新的无破损的O型圈上,用手涂抹,使整个O型圈上都有一层薄薄的硅油。这时,O型圈看起来会有反光,但不能有成块的硅油;将涂抹硅油的新的 O型圈安装到沟槽内,根据需要是否继续涂抹硅油;

5.更换电池

(1)拧掉仪器红色后盖后,后盖端有O 型圈、干燥剂。主机端有USB type-C 接口、电池仓后盖(下图)。


(2)RBR 仪器使用的电池是 AA5 号)锂性或者碱性电池。区别是锂电池电量更大。电池仓后盖有两个“+”号,标示电池都是正极向外,打开电池仓时,需要两个指头按住这两个“+”号,用力往里按下后,再向后拉即可打开电池仓后盖。RBRconcerto3CTD 的电池仓有两管,每管4 节,共8 节。

(3)安装并更换电池时,请确保请确保所有电池的正极向外装好电池后,可通过数据线连接该接口,与软件进行通讯、设置。

6.其它

(1)后盖内的miniDP 接头连接好之后,先反方向拧几下,然后再拧上,避免内部线缆缠绕。若不需要使用水密接头,不用连接miniDP 接头,此时将其蜷缩在后盖内,避免拧上后盖时miniDP 接头与电池仓盖接触造成磕绊或摩擦。

 (2)O 型圈禁止用手触摸,若发现粘有赃物,使用不掉毛的软布擦拭干净后,重新涂抹硅油。仪器带有电缆外接的传感器,通过电缆和水密接头与主机连接。水密接头的拔插需要仔细,公头一端的铜针与母头一端的针孔需要一一对准,直进直出,必须插到底,而且要将外面的锁圈拧紧,不能处于半松半紧的位置!

(3)电缆外接传感器连接正确后方可下水,裸露的水密接头禁止下水,必须使用堵头堵住。

(4)使用过程中注意不要划伤光学溶解氧ODO的膜,不使用时,使用保护帽子罩住。

(5)仪器浊度传感器测量窗口上方需至少保留10cm不要有遮挡。

(6)禁止在甲板上暴晒仪器。
