- B& b' ^5 }- p. R ADCP简介

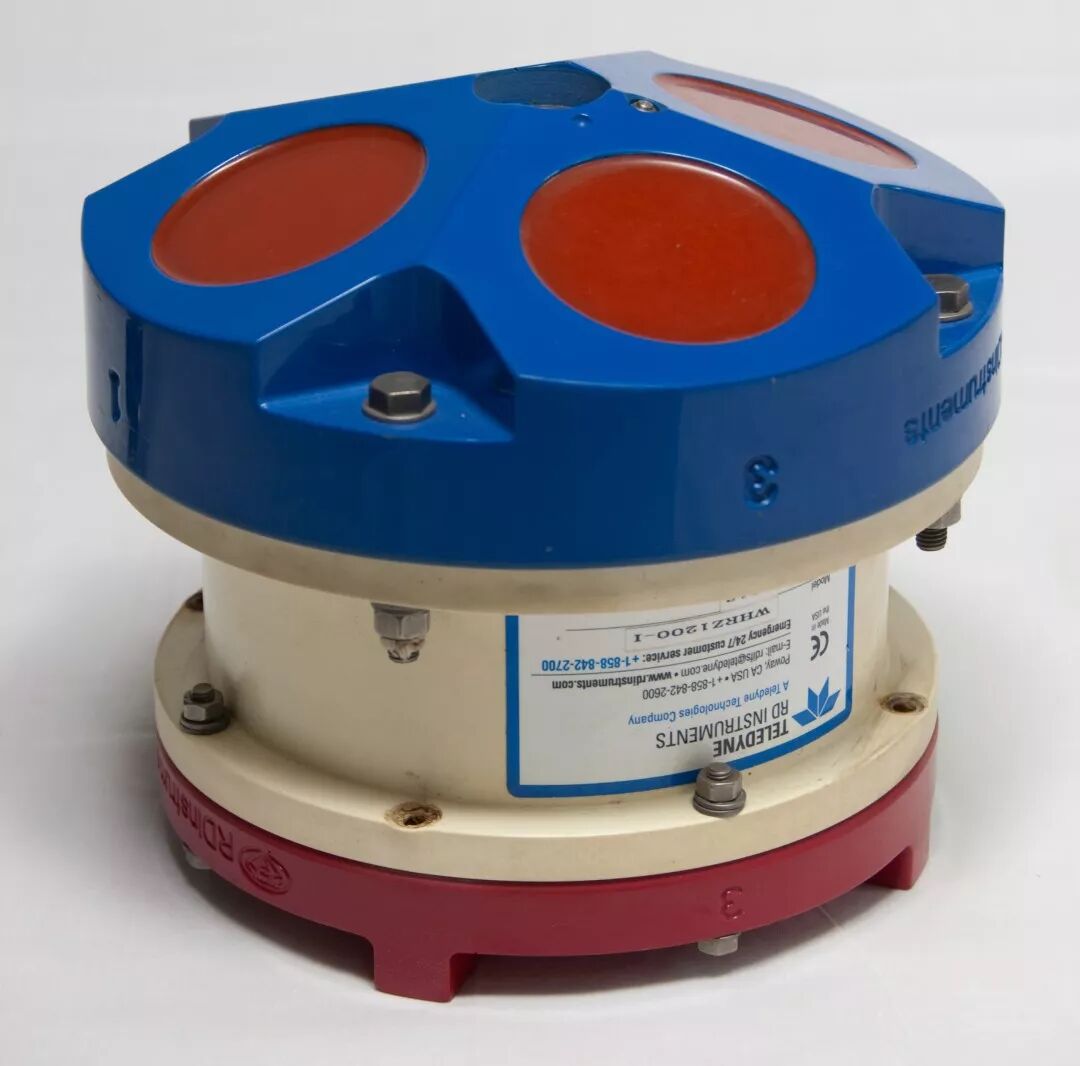

) @+ I6 z. R; s2 `3 K1 Q! y ADCP (声学多普勒流速仪),由美国TRDI公司生产;它是利用声学多普勒原理设计的一种声学测流设备,有4个声学传感,某一类型的ADCP以一定的频率向水中发射声波信号。天然水体中一般都含有一定的细颗粒悬浮物质,声波碰到天然水体中细颗粒物质就会发生散射;水体中悬浮颗粒物不同,接收到的声强信号频率也会发生变化。通过计算ADCP频率随悬浮物移动变化的关系,去除船体移动速度,就可以得到水流速度。ADCP就是通过细颗粒悬浮物和其它物体对发射一定频率声波的反射,从而应用Doppler原理来观测水体的流速。
( L& p; o: O5 L0 q5 e& _ 01 2 N6 C& n) X3 F
主要技术参数
6 g; s8 E. {8 j/ P (1)技术指标
* |9 v" n! M/ ~) R) B 流速范围:±5m/s(缺省值),±20m/s(最大值);
7 C; K3 r0 K2 ] 流速准确度:
1 \* l* Y8 Y& e+ f5 }7 A5 |# P: d; R 1200、600kHz:±0.25% /±2.5mm/s(实测水流速度); ( D$ e( I) \0 R# p) a( R
300kHz:±0.5%/±5mm/s (实测水流速度);
8 e) t. ?8 X3 S) A3 z 流速分辨率:1mm/s ; 3 _; k, i' ` ]. h
深度单元个数:1-128 ;
: M0 M3 N. ?2 w/ b" B/ l 发射速率:2Hz(典型). - f7 k' G3 O% Y8 e6 R8 L
标准传感器: , P' { l& j6 B) r
温度(装在换能器上):
/ t: J1 m" b ]; H 量程:-5-45°C ! a; z/ N$ L0 h7 ?2 Q! M
精确度:±0.4° C 0 i. d6 y7 N1 E D' L
分辨率:0.01 ° C
, T7 j: h, O0 d 倾斜
" N t% _3 @% X$ F' G* _ 量程:±15° + S" ?& D9 M% i/ X2 v0 j
准确度:±0.5°
2 x) o8 x+ w! B 分辨率:0.01 °
5 _6 r! [4 I x! s2 Y2 H 罗经(磁通门型,内置现场标定功能)
& P# Q$ Z7 b, {6 U% V, t+ m1 C- f *长期准确度:±2°
+ X, q( n- X; @5 w/ `+ W1 b *精密度:±0.5°
( T3 A7 c7 t d% g; p, F 分辨率:0.01 ° , u% _6 m' _5 z( e' P, J: D
允许最大倾角:±15°
- y5 s& J9 o0 E* o3 b9 ? *:在磁倾角为60°、总场为0.5G 的情况下。 . ~1 Z9 o( P6 M1 L$ g/ o$ u0 a @( N

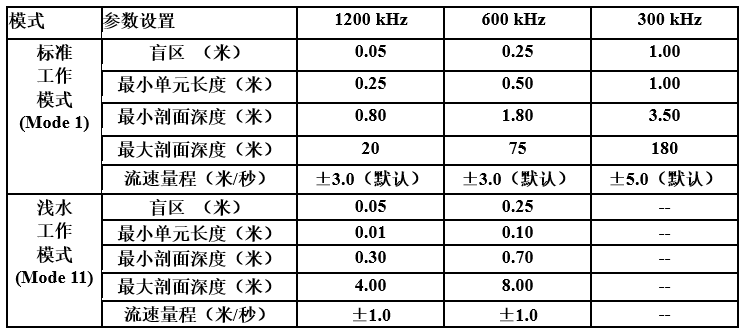

(2)参数设置
8 _7 r3 |4 g0 K; y6 n9 | 注:模式1 适合所有河流,最大流速到 20米/秒;模式11 为极高分辨率浅水模式,适合浅水低流速河流:流速低于 1米/秒,低紊流。 4 ?4 s7 D( H* k- U- [) j7 L" ?- F) K
02
. F u) t- |% f. ^& z+ k6 G8 N ADCP检测 `4 U4 |4 Z* i! |8 U3 l
(1) 首先打开BBTalk软件进行ADCP相关配置参数的测试; * w0 H! A9 {% V5 h/ u
(2) 野外观测前/后、每天工作前/后都应检测ADCP,并做好相关记录;
: b. y7 v5 W6 h# q& {) D( G (3) 检测ADCP常用命令: + |+ D/ o w+ j+ l4 V( p: b
PS0:; d& c* c5 K& a; \: R$ l
. u- x. z& m7 s# H 系统基本参数信息 PA:
. J7 s) E* P& z% \: w4 \6 Y! o 系统自检 PC1: 外部传感器测试! L, N t! p2 S% P/ j" F' a
PC2: 内置传感器测试
) S$ I5 D) d# Q) `' i, m2 {# V: m PS3: 声束坐标转换矩阵 & H+ f* [: u, v( Y0 F7 F& w
03 , N8 p' Z( ?% y0 a+ D6 T
WinRiver II操作
1 W% s/ P. Y9 Z. @: u( D( J *本操作软件主要针对河流型的1200KHz,600KHz,300KHz的ADCP进行操作
* Y& N* z* C) V* _ WinRiver II可以采集ADCP、GPS、测深仪、外部罗经的数据(铁船对ADCP的罗经有干扰,应使用木船,如果使用铁船应使用外部罗经)。 , d) t' f) X4 U
安装好硬件 2 m% C! p/ O& h7 y

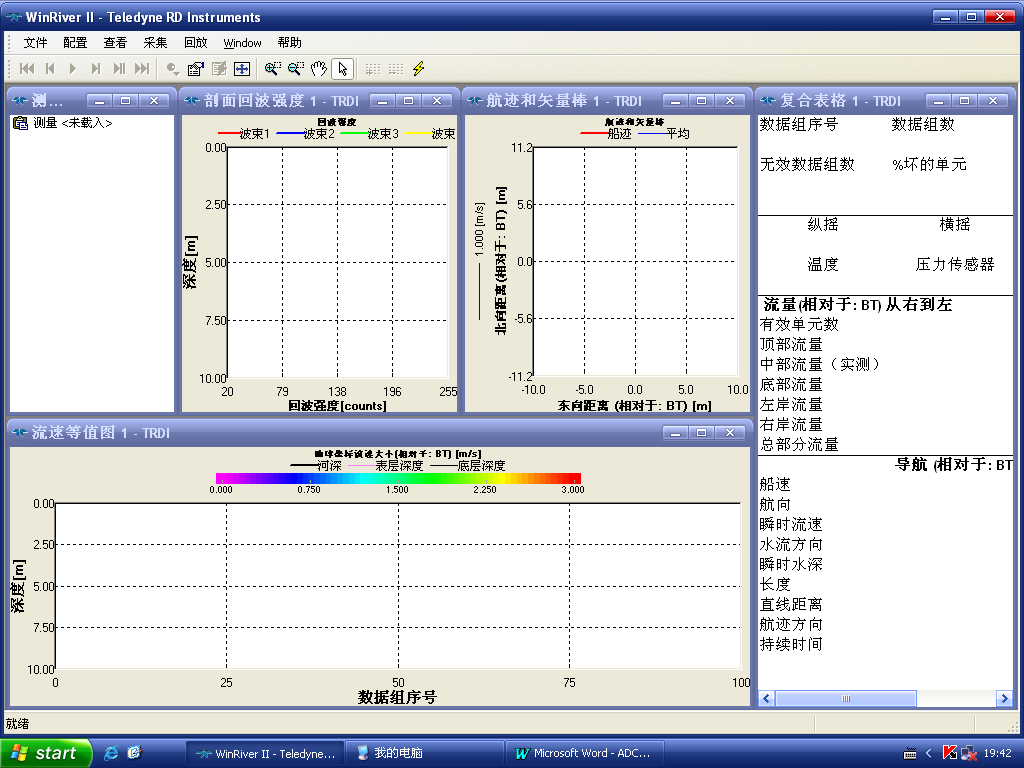

打开WinRiver II程序:
, B1 ~% F7 w2 m “配置”→“外围设备”→“外围设备配置对话框”对话框: 6 Y5 C% v2 \1 ^% E# _
点击“添加”出现“设备选择对话框”对话框: ) k6 r/ n& z7 z0 U5 c" C) a, [2 k
3 c! `3 X4 d9 ~( d; s `7 Q9 V

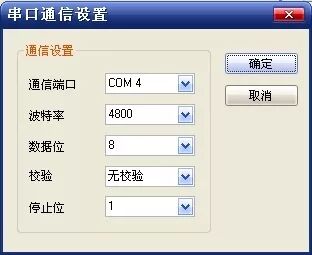

点击要添加的设备,包括ADCP和GPS(这里已经添加好了ADCP),点击“确定”出现“串口通信设置”对话框:
0 Z9 ]) J+ F3 f" H 将“通信端口”改成所选择设备正在使用的端口,波特率GPS为9600(ADCP也是9600),点击“确定”。继续添加所需要设备,直到添加完。点击“外围设备配置对话框”中的“关闭”。

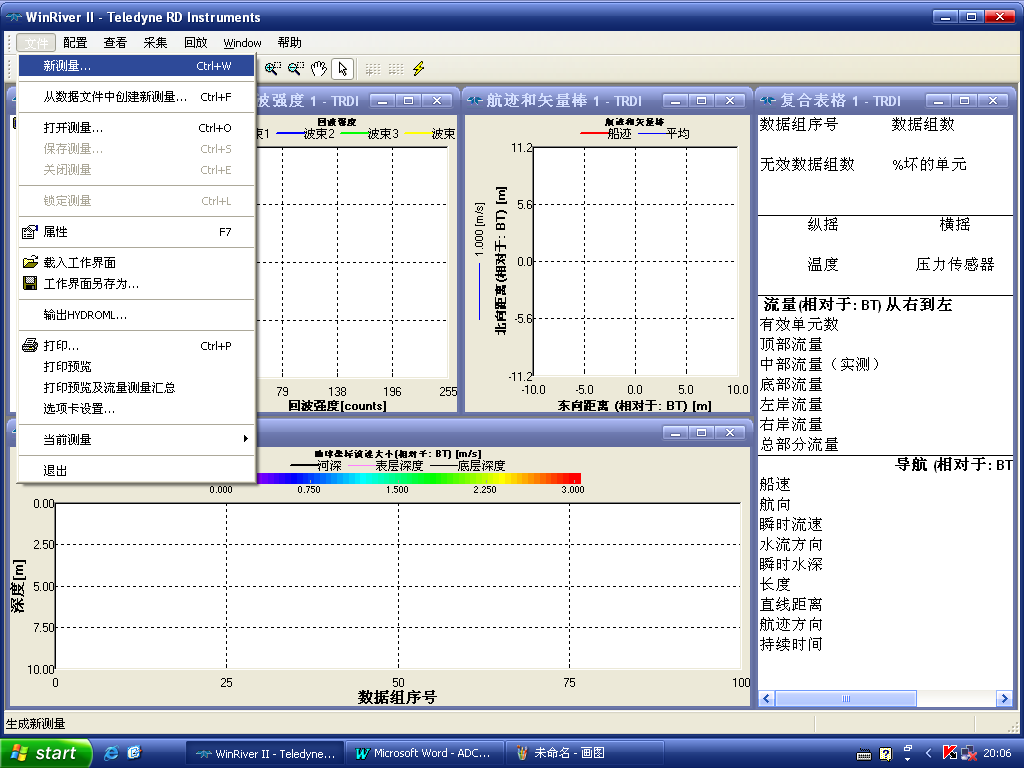

+ D8 \ ]+ e h h- X 点击“文件”选择“新测量”:

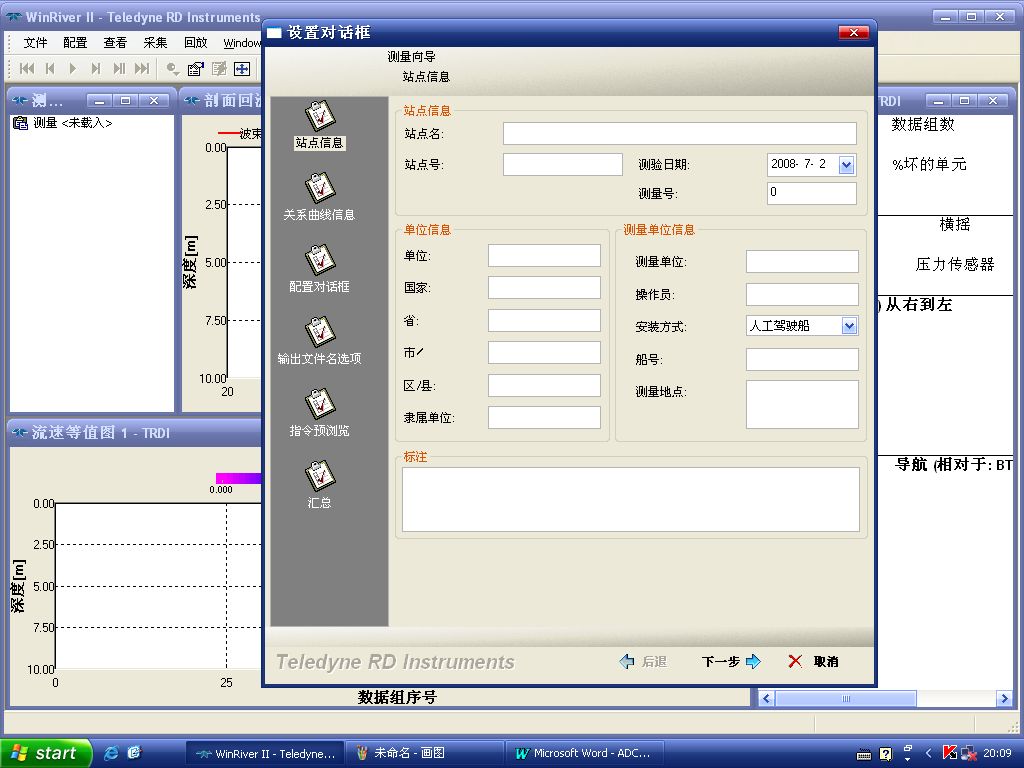

' H# H0 K4 h$ b7 l 出现“设置对话框”:
- E! H% i7 b w. w 添加需要的信息,点击“下一步”: 9 j, [4 M& e- ^ N

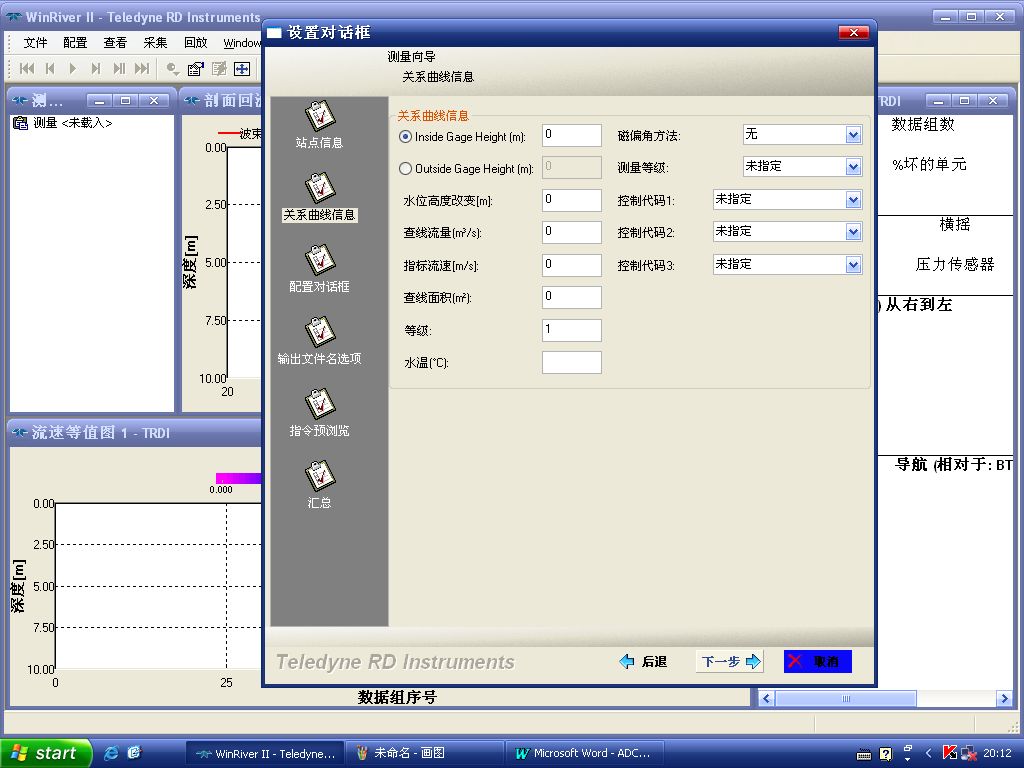

添加合适的水温,点击“下一步”: " Z6 h% a5 ]2 r. }, {* { c$ `

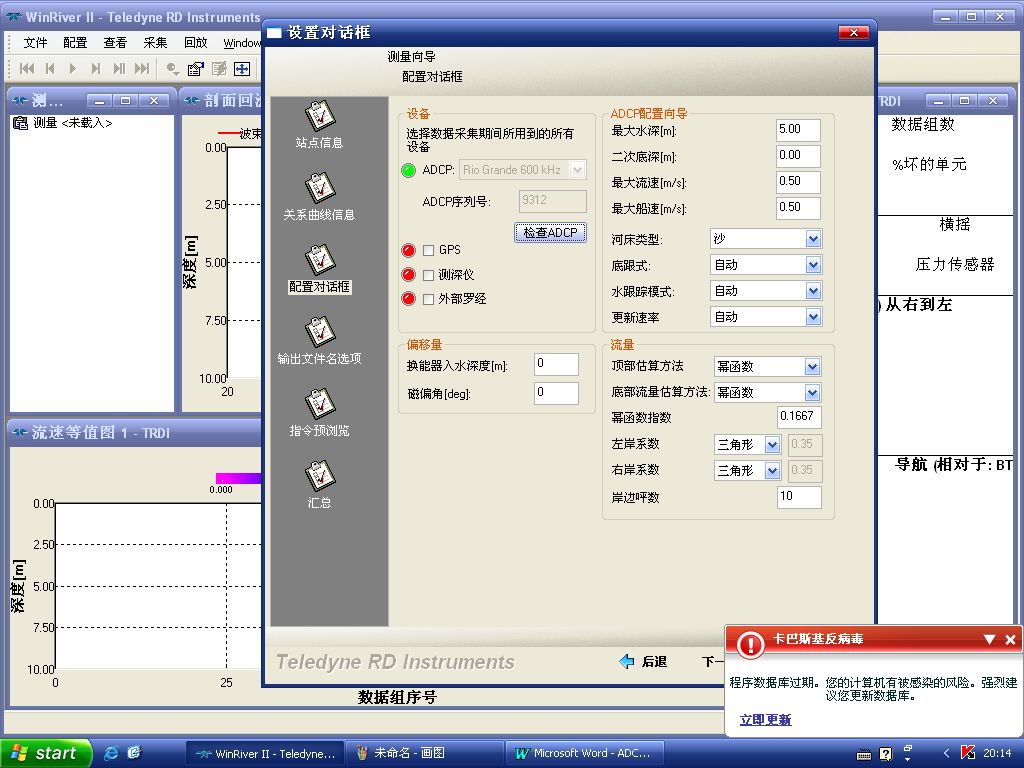

等待ADCP前面的指示灯变为绿色,选择GPS前面的复选框,等待GPS前面的指示灯也变为绿色。把其余参数按实际情况设置好,其中“换能器入水深度”为仪器换能器在水下深度,一般为0.5米(注意:此处单位为米,数值为正值),风浪大时可放深一些,防止ADCP传感器露出水面。“磁偏角”上海地区为-4。“二次底深”指起始水深,用于测河流断面流量,海上定点观测可以填最小水深。“底跟式”(底跟踪模式)有模式5和7两种,但这里只有模式5一种,所以自动即模式5。“水跟踪模式”选择模式1即可,填好后,选择“下一步”: ' g2 j) Q }: _% e4 r) l

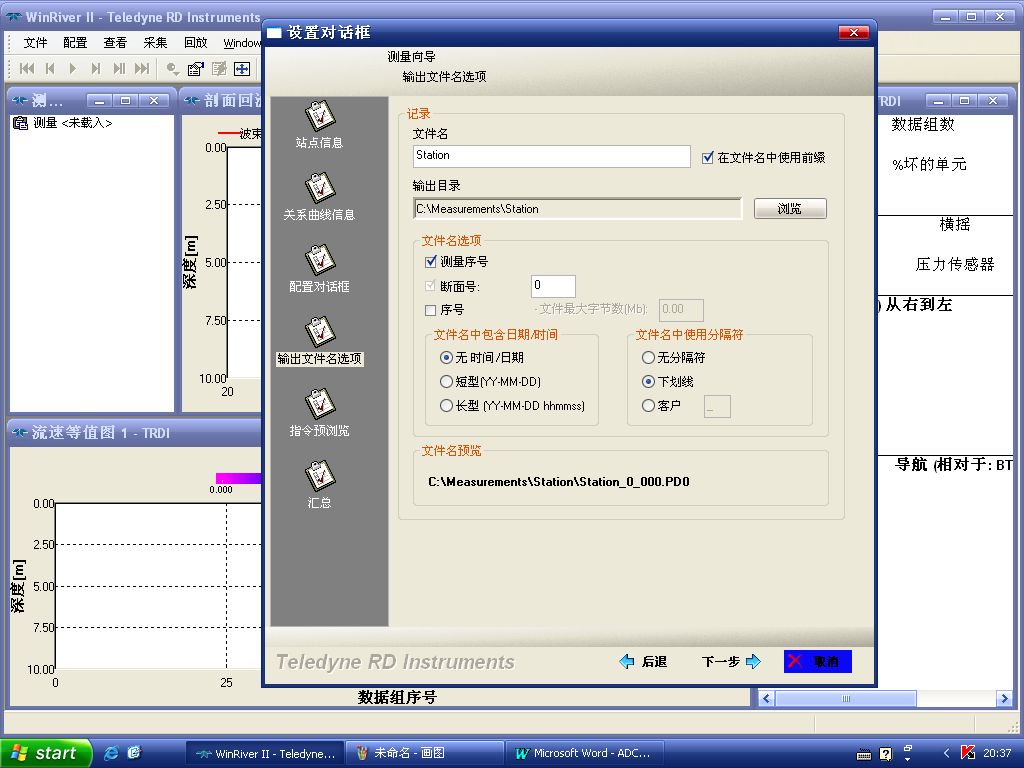

选择合适的文件名、输出目录等,选择“下一步”:

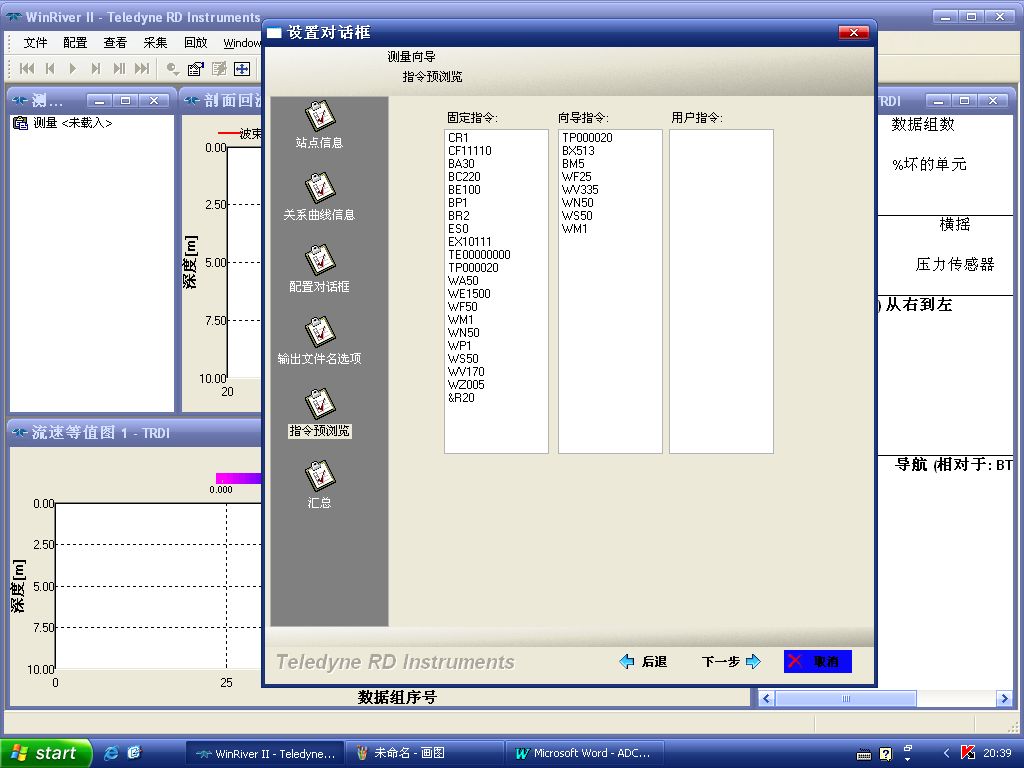

; z @3 v y, H5 `. E+ f- U 输入合适的命令,其中如果“固定指令”、“向导指令”、“用户指令”冲突,则服从后面的,即“用户指令”命令优先。 / z; K, }: _* V; N$ W- \ c; l2 W
在“用户指令”中用到的命令有(不区分大小写):例如,在使用ADCP内部罗经情况下: ) t0 n5 z1 m6 I4 A. b
EX11111 把地球坐标改为ENU坐标;
! t" O8 _& w2 y$ H WP4 4个水跟踪数据的平均(adcp四次发射的数据进行平均);
+ a7 Y0 O/ M2 v8 v BP4 4个底跟踪数据的平均(adcp四次发射的数据进行平均);
" k7 @7 Q. V5 k* j( x' g. c WS50 Cell Size(50 cm)(ADCP-600K 要设置在30cm 以上);
}# n- ]* r! ~# z WN30 层数,根据水深设定=最大水深/Cell size+2; ( t! H2 H: y, w) N
WF25 盲区,为25cm (600K); 8 ]- J+ S; \7 ~& ?$ e% k6 X9 m( |+ _
ES11 盐度校准 (例如11,根据海域设定); 4 u6 x7 c) I. ?( Y& e; w

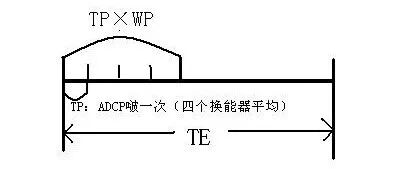

TE00001000 设置采样时间(例如10秒钟,格式为时分秒:“00:00:00.00”命令中不要带冒号和点)。默认采样时间间隔为TP×WP,因为水深不同声波反射的时间也不同,会在某一值左右不停变化。TE必须大于TP(两次发射的时间间隔)×WP(要对几次发射的数据进行平均),否则按TP×WP的实际时间进行记录。
4 X& V( d& f# m( O( S 只设置前面的就可以了,后面的默认。 + o6 |" o- H$ z6 |

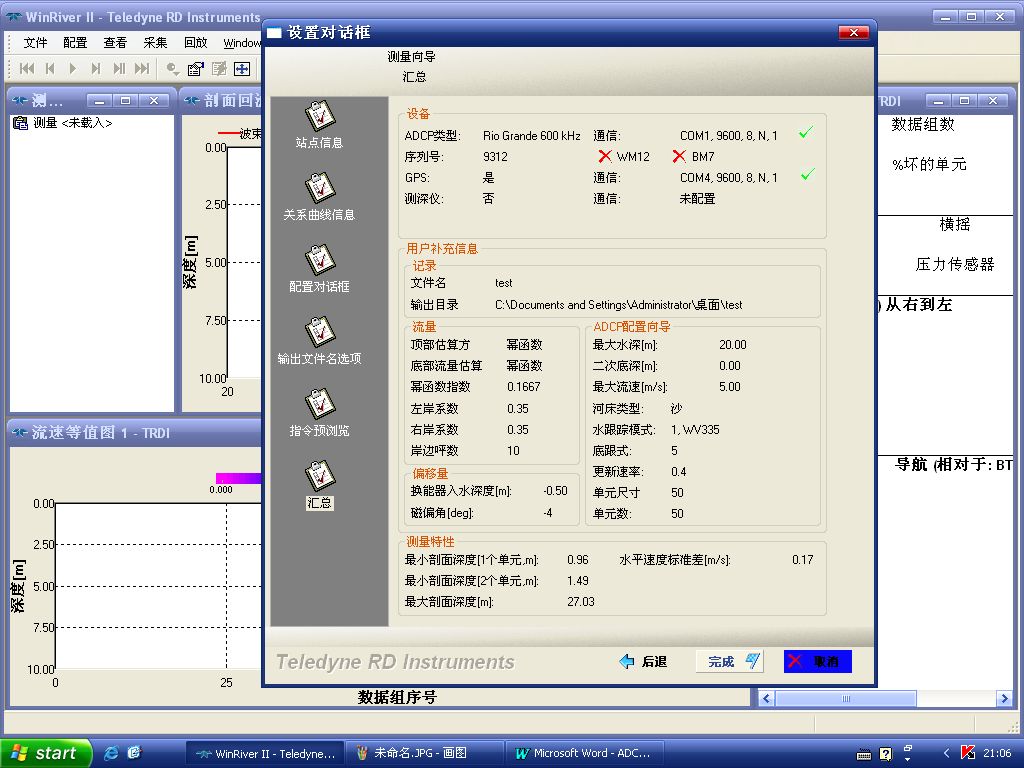

设置好“用户指令”后点击“下一步”,出现设置的整体情况(“用户指令”里面的那些指令在这时候还没有被接受,所以现在显示的和“用户指令”中设置的不同): & ^2 {; `0 b* w7 N4 J1 w

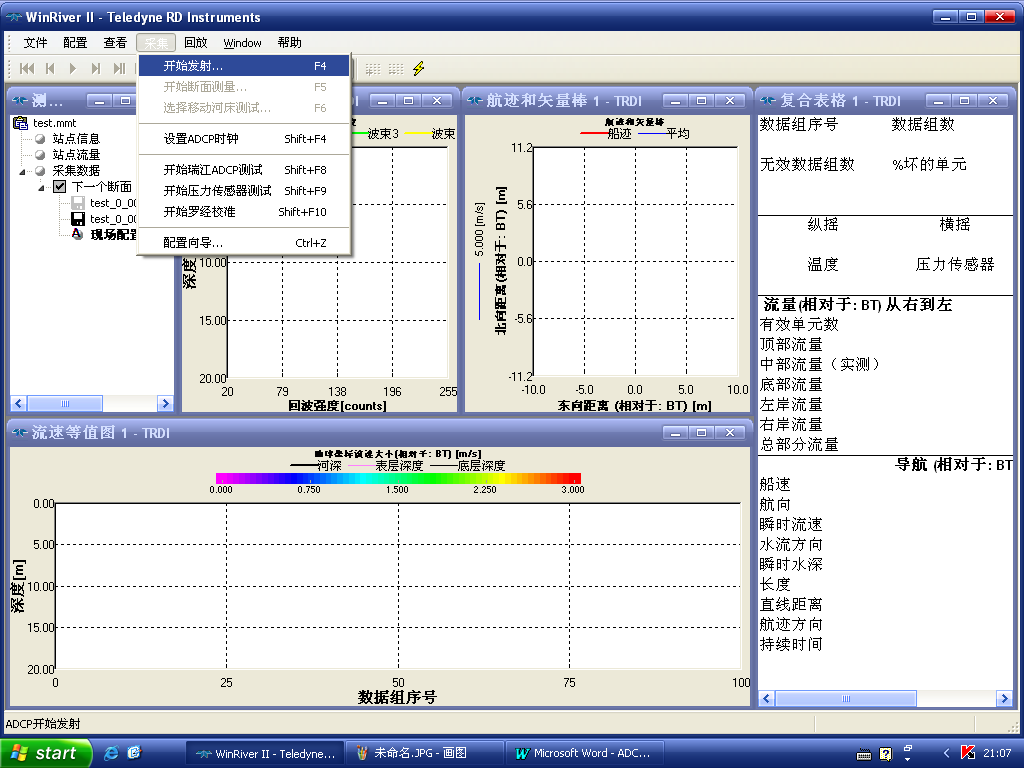

点击“完成”后,点击“采集”→“开始发射” 2 E% }5 S' L8 j& O% p/ i

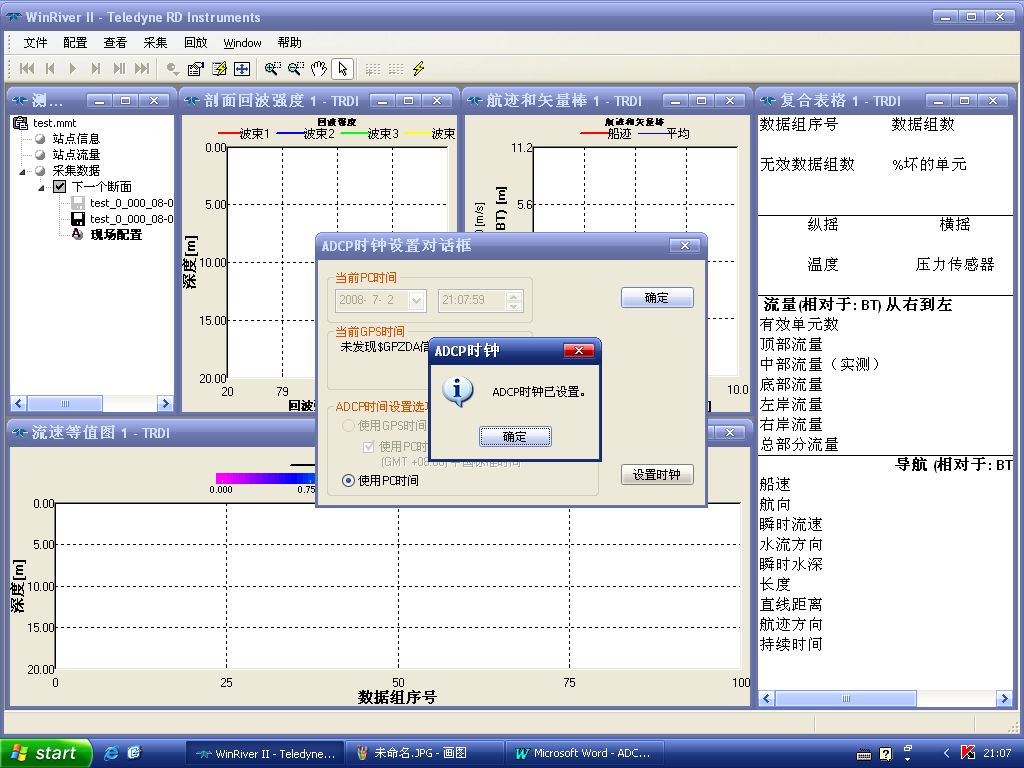

出现“ADCP时钟设置对话框”,点击“设置时钟”: / N4 _9 A* F( K% @
出现“ADCP时钟”对话框,后点击两次“确定”。
+ V' i$ D) t# f6 m& J- M" x 出现“命令日志”对话框,开始执行前面设置的“固定指令”、“向导指令”、“用户指令”等。 . k0 z3 G8 e2 X" a( P; A8 B
直到设置完成后自动结束(这时可以点击现场配置检查配置是否正确)。
8 O' X) C6 u5 K9 ]* S 点击“采集”→“开始断面测量”: + a" i7 ]+ N- }/ i7 e
出现“开始断面测量”对话框,设置离岸距离,点击“确定”。 0 L% }+ q& q5 P* R
直到数据采集完成后点击“采集”→“停止断面测量”。出现 “结束断面测量”对话框,设置“离岸距离”,点击“确定”。 # s# G0 h" \' X I* s
点击“采集”→“停止发射”。
9 v0 K4 N, e3 M$ V 生成的数据文件有:
! a2 V: |+ \2 ] 测量文件:WinRiver II的核心测量文件(配置文件):*.mmt,
* X# ~; @) z1 W0 p+ N2 N 数据文件格式:prefix(文件名前缀)_meas(测量编号)_MMM(断面测次号)_NNN(文件序号)_Date_Time.PDO
& g$ S. p' i! A' `' G, [ 导航数据文件:文本文件 ( X) A& f3 p' E( a
如有外部传感器,如测深仪、外部罗经等,可以记录相应数据。
$ N9 \" U7 Q& S' j! R* q0 v$ L 04 0 H# k% U y& c4 a; T- i6 y
注意事项 ; S0 J0 s( U& `$ N$ X' Y3 _
(1)安装 # R7 p* L2 M: N- O1 p( `* G
• 在安装与工作结束后从水中取出ADCP过程中,确保ADCP不在工作或测试状态下,否则,可能会导致程序出现错误或丢失,使仪器无法正常工作。 $ u/ T* P: t3 s
• 如使用ADCP内部罗经,要使用木船,如果作用铁船,则要外接罗经; 4 m: y8 U' e5 D4 ?
• 换能器的深度最好超过船底,安装要牢固,避免在其周围产生水泡; * y6 B+ L9 A$ J- e$ X
• 波束3指向船头方向。 3 O6 z4 `* v& z
(2)测量 ' X8 s/ ?" Z$ |% G
• 船速越慢精度越高,一般船速不超过最大流速;
^- C2 B# q* j' U% t/ e* T4 G" N. l • 在未知河段测量时,应先预测一次,然后将测得的河床深度、形状及流速大小输入到“设置向导”中,以设置合适的测量参数;
- g Q3 s! t" F- x0 [ • 在开始及结束测量的岸边,船应稍停留片刻,以便获得用于计算岸边流量的10个平均数据; 9 ~- ]( r7 ~& K" o& p- n* N; p# X
• 应当用多次断面测量的平均值(至少四次,即来回两次)作为最后的河流流量测量结果。 : o5 `3 Z2 Z6 D8 v1 v$ F3 ^
05
+ H2 ?# w/ l9 j: y" J' X 常见问题及解决办法
! ]; e8 O7 M# f+ ~. Q) {% B! [0 A (1)ADCP设置参数
# J. j! H! T% ?# ?+ K' R' Q& W • ADCP数据传输最好不要用USB接口,要用COM口或PC卡转COM口;
# }. ]# p' R! o • ADCP开始工作后,如发现参数设置有问题,只有停止发射后才能修改设置; * M( _" s( C2 s P( |8 {" e
• 如果进行定点观测,一般设置采样间隔要在10秒以上为佳,目的就是要减少紊动的影响,如果外接差分GPS,采样间隔最好不要超过20秒。
: T/ s' G3 C6 x) w$ L2 l (2)现场测量
1 g0 d9 E; X9 b A3 q" r1 `: ~: g • 如对所测区域不了解,先在的观测点一定范围内测量水深,如发现变化较大时,要换一下定点测量位置;因为在同一时间,ADCP四个传感器测量水深相差较大时,可能会增加流速测量误差或无法计算剖面流速;了解现场水深、地形以及最大流速等、可以优化参数设置,提高观测数据质量; + v; ^% j+ f! ~4 R$ y5 i, M; h0 D
• 流速很低或流速紊乱、不均匀时,数据质量也不好,一般发生在不同水流交汇地段、河口地区转流时段,如出现这样情况,可以尝试设置参数WB1,把宽带改窄带,如果还不好,就要用备用流速仪加测,弥补此时流速测量。
. T9 U0 K! z a) m* ?' c9 D (3)ADCP无底跟踪或跟踪丢失 - F" _, Z% \: _2 }
当ADCP无底跟踪或跟踪丢失时,可以尝试以下操作:重新设置参数近底回波强度阈值(BA)和速度分量最小相关性阈值(BC),由原来的BA30、BC220,改为BA20和BC210。但要注意:只有无底跟踪或跟踪丢失时,才尝试以上设置,因为,在这样做可能也会造成底跟踪错误,同时增大流速误差。
, r. X( }! z0 f _2 L 06 1 u/ b, A/ R5 I N" m* f
维修养护 3 D! y0 m5 }, ?$ r w! v
(1)野外安装到下水以前要确保ADCP传感器用黄帽子盖住,换能器表面不要触及硬物上,也不能长期受太阳光照射; 9 {8 Q, Q$ L) D% ]
(2)每次用完后要用淡水清洗、擦干ADCP传感器表面; & h: c3 C* _2 O2 y
(3)现场连接ADCP传感器与数据线时,要抹一点硅脂,但不要多,同时注意不要抹到插头上; / A4 q$ N* T* K- O( w% F
(4)连接完毕后,要锁好数据线上的胶圈,拔下插头前,要先打开胶圈; 7 C9 [, n4 Y& N. J
(5)整理好ADCP传感器、数据线及工具包并装箱,以备下次使用。
