点击上方“溪流之海洋人生”即可订阅哦 ADCP是一种利用声学多普勒频移原理进行矢量流速测量的仪器。目前被广泛用于水运工程建设,水文环境监测,海洋、河口的流场结构调查,港口航道流速和流量测验等。目前国内外的ADCP主要在室内流速检定水槽和室外江河湖海进行流速计量或校验,两种计量测试环境各有利弊。室内流速检定水槽由于受限于建设尺寸,难以计量低频ADCP,难以开展分层流速计量,边界回响噪声影响测试结果,且水槽中的水过于纯净,需要人为添加一定浓度的散射粒子,如石灰、气泡等,添加粒子的方式及保证粒子的均匀分布是较难的课题;室外江河湖海则较为宽广,水体中含有天然均匀的散射粒子,但由于受风浪、紊流、潮汐、声速剖面等自然因素的影响,给测量结果引入诸多不确定度分量。本文依托船闸航道(长180m×宽25m×深10m),宽阔、水深,水面平静无风浪,水体有悬浮物质、可控分层流场等有利ADCP校准的试验环境和新型无人船轻便、高稳定性、超强搭载兼容性的优点,建立测量仪器与计量标准的溯源链,保障ADCP流速量值的准确可靠。 % M( ]7 D7 C0 k; d- p
一、计量测试系统设计
* U3 K( {. @/ p" Z9 l, _( C0 t ⒈系统硬件设计
3 V; @4 x0 w8 l' R 传统ADCP检测方法采用拖车作为载体,整体装置较为复杂且拖车速度受限。以无人船作为搭载试验仪器的载体,其速度能够达到最高3m/s,并且无人船体积较小、更加灵活自由,可按规定航线航行,较为理想。本文采用定制的自动无人船,船身采用高分子聚酯碳纤维材料减少磁性金属对检测设备的影响,并搭载绝对直线技术。校准系统通过转接法兰盘将被测ADCP换能器安装到无人船底部,且将ADCP通讯电缆接入船体电子水密舱。通过法兰盘转接的方式可以适配不同型号的ADCP。将GPS-RTK安装在无人船顶部,并尽量保证二者的轴线在同一直线上,如图1所示。以确保被测ADCP与GPS-RTK所测量的速度为船身相同位置速度值。 + X/ a8 X4 m$ Y; C

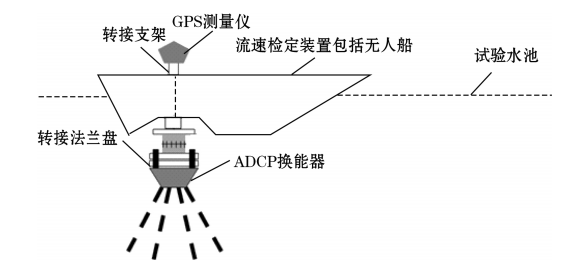

图1 测量船示意图 7 v: g1 n5 p9 Q5 @2 a# Q
⒉试验方法 4 }& _! @/ d2 e' H
通过转接法兰盘将被测ADCP换能器安装到无人船底部,并将GPS-RTK安装在无人船顶部,且保证二者在轴线重合,采样频率均为1Hz。采用全站型电子速测仪(简称全站仪)放样两条180m等长且平行的虚拟直线,一条直线与水池长边平行且通过水池短边中点,以此作为设定航迹线。另一条直线位于近岸,作为标准线便于计量。将船闸分为15m+80m+15m的三段,前15m作为无人船加速段,中间80m作为匀速测量段,后15m作为减速段。确定航迹线起始点与终止点坐标信息,并将其输入到无人船平台系统控制软件进行航线指令编辑。
% h. _: V( R7 M8 w9 I ]/ E2 r 在测量段始末点分别设置安装高速光感应摄像与运动分析系统,作用是采集无人船进入测量段和离开测量段瞬间的运动影像,并逐帧分析无人船特征点进/出测量段的时刻。使用全站仪对测量段水平距离进行准确测量,试验方法示意图如图2所示。 & D; t& t* y! I
图2 试验方法示意图 2 l6 p5 @/ H2 Z1 u$ e) H/ {
无人船根据事先编辑任务指令进入航线并在水上自主航行,同时被测ADCP采集流速数据。根据测量段水平距离和无人船在测量段的运行时间,计算平均速度作为流速参考标准值,与被测ADCP流速测量值比对,计算流速示值误差。
& z! n( c7 k% L ] 同时收集无人船匀速运动时GPS-RTK测量数据。GPS-RTK所测原始数据为坐标数据,可以利用公式(1)使其转换为船的实时速度值VG,与被测ADCP测得船速进行对比,经计算可以核查无人船的瞬时速度稳定性。
/ B+ O7 S& @. t VG=|(Δx2+Δy2)-2|/t ⑴
8 a9 k+ u! F" l# j 式中,Δx为GPS-RTK在x轴方向相邻两点坐标差,m;Δy为在y轴方向相邻两点坐标差,m;t为两点间测量时间间隔,s。 - N. F# j) Y& r5 [
二、试验结果
& N9 u6 X* C1 [ 全站仪所测流速测量段长度L=79.771m。无人船在测量段内运行时间t=78s。无人船进入测量段时刻(触发预警线)为15:10:12,无人船离开测量段时刻(触发预警线)为15:11:30。计算平均流速参考标准值V0=1.02m/s。 $ x# S5 u- `* H9 k O9 v* d
同一时间内被测ADCP所测数据如图3所示。
. }; Z/ k( j2 F$ d4 u) n+ b \ 图3 被测ADCP所测数据
( h1 i. C! v! n4 `) N @# e 试验过程中,GPS-RTK测得结果与被测ADCP测得流速数据的对比如图4所示。
4 ], ^$ Y: _( L2 `3 w& m (a) + n6 W) s$ j! e: G p
(b)
8 V& l( m2 y1 D7 T8 h ^1 O: r (c) * E$ \ _# v9 ?7 h9 `; s4 s

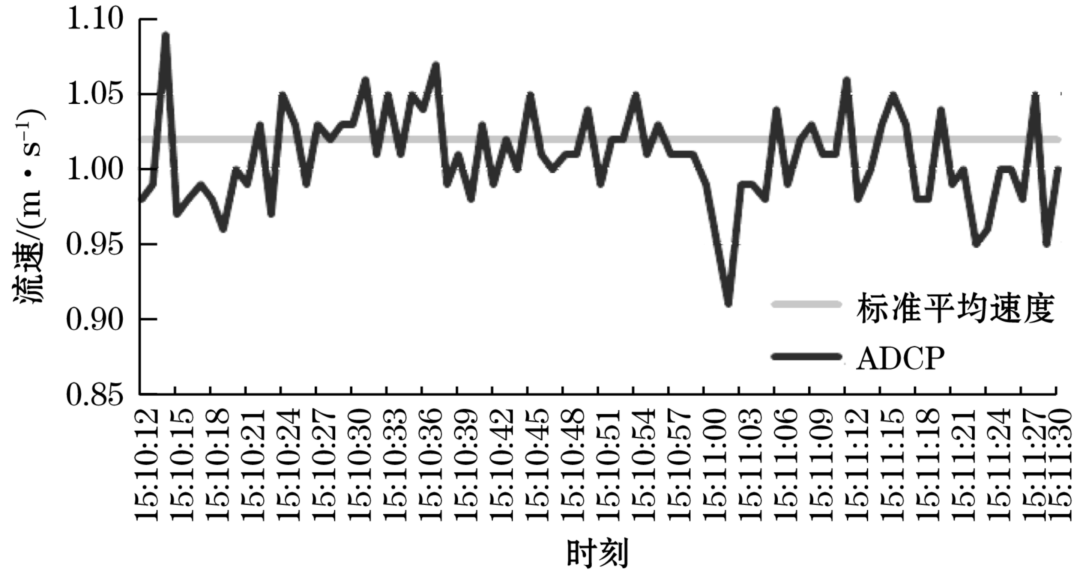

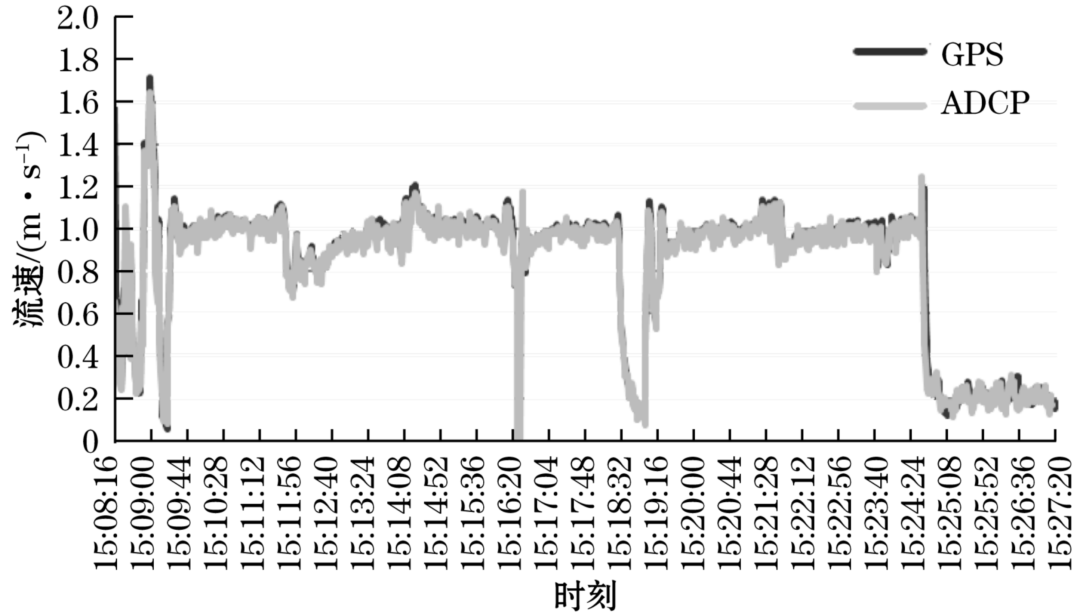

图4 流速数据的对比
4 @4 ~1 ~& D+ k: e3 O3 Q6 L 在匀速测量段内记录120组流速数据,测速结果及被测ADCP示值误差如表1所示,表中仅列出间隔10秒的数据。
1 n" Q9 S. M# _+ o7 V# h ) W) H3 t7 Z! T+ ^1 I
根据HY/T 102-2007《声学多普勒流速剖面仪检测方法》中所描述的数据处理方法,首先利用准则剔除数据中的粗大误差,剩余101组数据,大于100组,符合要求。计算GPS-RTK测量序列的平均值被测ADCP的测量序列的平均值0.982m/s。 " q1 w5 I9 Z/ T, Y! U. s/ B
剔除粗大误差后的101组数据对比示意图如图5所示:
' j" J" r6 E1 B, d0 V" }) ?* B" d 图5 101组数据对比图 ; p7 v9 f& }: o2 e2 h, `5 T. @
三、测量结果不确定度分析 & Q. k O" _9 s
⒈数学模型及灵敏度系数(略) " W' F# B" D4 d4 W8 d4 u
⒉不确定度分量计算(略) & a9 L' E$ e- {) ?# K& f1 ?' E/ Q/ q
⒊合成不确定度
. l- n0 C( m5 Y; G$ ]/ D* G5 h 在本次试验过程中,流速测量误差数学模型中的L、t、V及ΔV0各个分量互不相关。根据相关公式可以计算此计量测试系统的合成标准不确定度u(ΔV)=0.0355m/s,取包含因子k=2,则测试结果测量不确定度为:
" v- ~9 z( |1 w. H d! N0 X u=K×U(ΔV)=0.072m/s,k=2 - l+ x! I" ?! Q4 |) m8 H+ K4 u+ T
四、结束语
1 t" ~" G. k' V7 A. D4 V" W' P# U 声学多普勒流速剖面仪具有直接测出断面流速剖面、不扰动流场、测验历时短、测速范围大等特点,因此被广泛应用于各处港口航道的流速、流量检测,海域水体结构分析,以及海域大范围搜救工作等。本文以无人船为载体设计的ADCP计量测试系统具有体积小、操控灵便的优点;以天津港船闸作为校准场所,综合了室内及室外校准场所的优点,并尽可能规避其干扰。在无人船设定航速1m/s时,被检ADCP流速示值误差-0.029 m/s,评定本测试系统的扩展不确定度U=0.071m/s,k=2。 / T1 }9 m* a! f# c4 J4 _: d/ n
