投弃式海洋仪器设备(XBT/XCTD)及使用

[复制链接]

1、投弃式海洋仪器设备介绍
投弃式海洋仪器设备是一种一次性使用,可在搭载平台(船、飞机、潜艇等)航行状态下进行海洋环境参数剖面测量的仪器设备,它具有实时、快速、大面积和低成本的特点,广泛应用于海洋调查、科学研究及军事海洋领域。

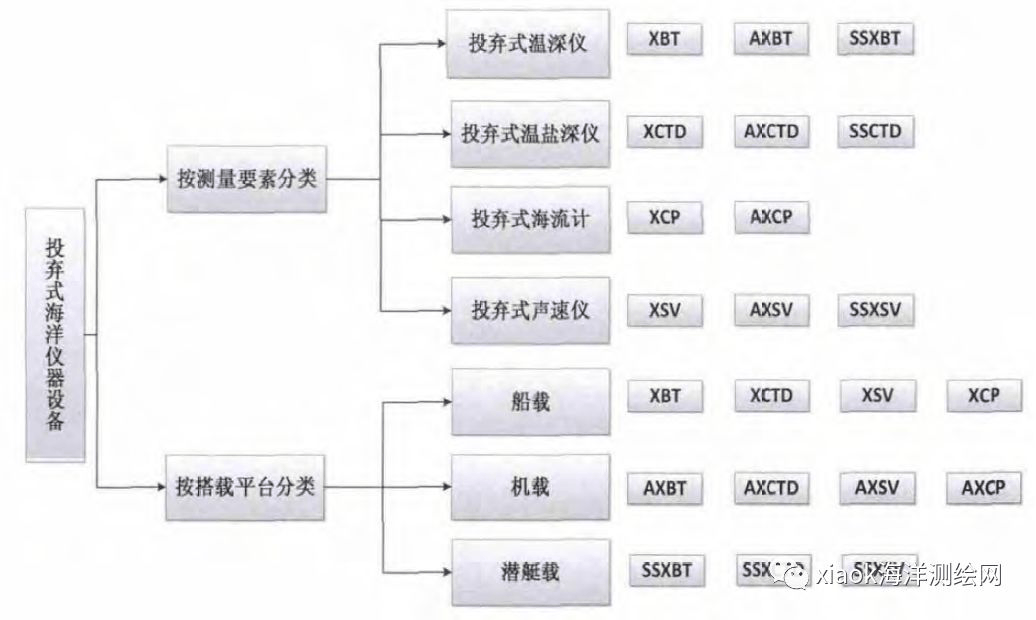

   上图 中,XBT 为船载投弃式温深仪,XCTD 为船载投弃式温盐深仪,XSV 为船载投弃式声速仪,XCP 为船载投弃式海流计;名称以A 开头的为机载系列,以SS 开头的为潜艇载系列。(摘自《投弃式海洋仪器设备发展现状_石新刚》)

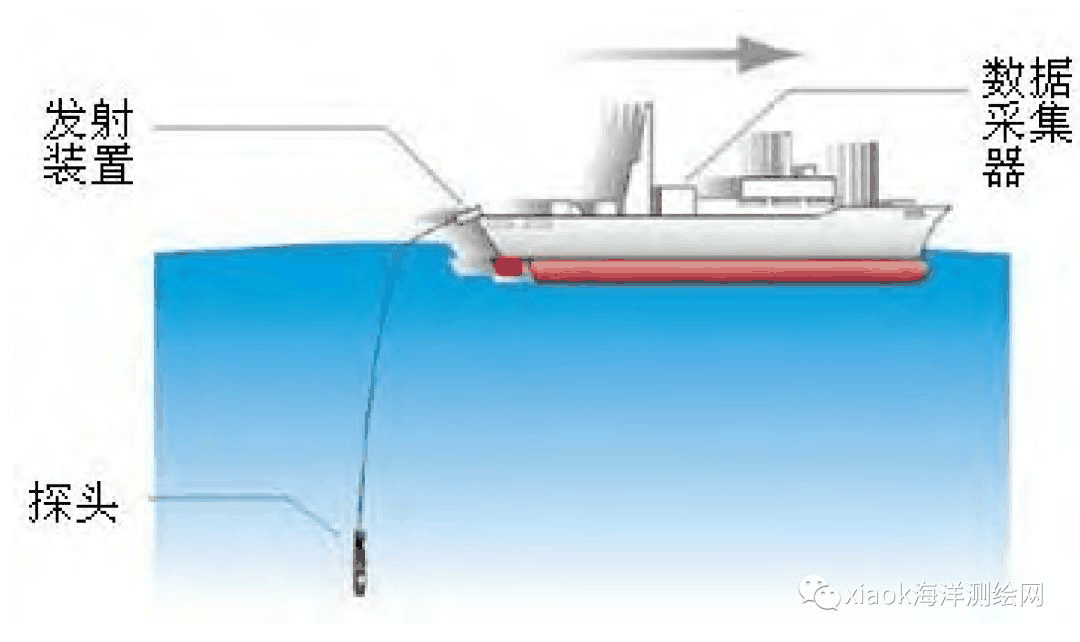

     船载投弃式包括船载投弃式温深仪、温盐深仪、声速仪和海流计。前三者系统工作原理相同,均由发射装置、探头、数据传输漆包线(探头与发射装置之间)和数据采集器组成。探头由船载发射装置发射入水,实时进行海水温度与电导率信号采集,数据信号通过数据传输漆包线(铜线)传输到数据采集器。
      20 世纪30 年代,国外开始船载投弃式海洋仪器设备研制,最早研发成功XBT,接着相继研发成功XCTD、XSV 和XCP。在此基础上,发展形成了谱系化的船载、机载和潜艇载系列设备。投弃式海洋仪器设备研制生产公司主要有两家,分别是美国洛克希德马丁斯皮坎公司( Lockheed Martin Sippican)和日本鹤见精机有限公司(TSK)。两家公司在投弃式海洋仪器设备的研制领域一直处于世界先进水平,其产品基本垄断了全球市场,核心技术对外封锁。
    国内投弃式海洋仪器设备研究始于上世纪80年代,经过多年的努力,基本掌握了XBT 的设计技术和制造工艺,国家海洋技术中心、中科院声学所东海站、西安天和防务公司等单位已经实现XBT产业化生产。同时,国家海洋技术中心、山东省科学院海洋仪器仪表研究所等多家单位已经展开XCP、机载、潜艇载系列设备研究,但是由于浮筒动态数传技术、绕线工艺、信号处理技术等关键技术尚未突破,研究进展缓慢。

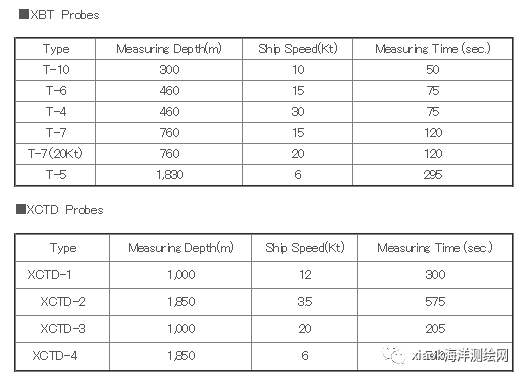

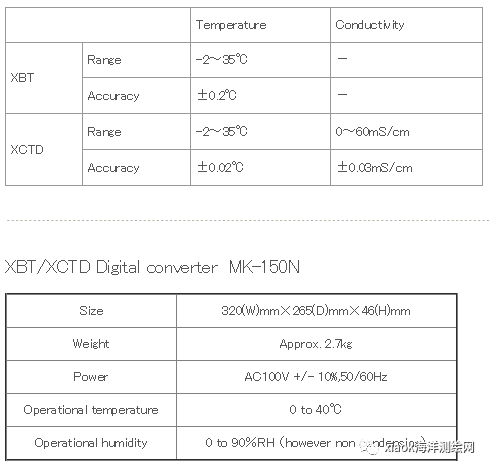

TSK网站关于XCTD的参数及介绍
4 N5 n9 s8 ]# Q% f
- H8 a) o' |6 P  C
我用过一段时间的XBT,作为临时声速数据进行补充,它只能测温度,盐度是直接输入的,奇怪的是(赤道附近)如果使用实测盐度,反而声速不好,反而是盐度35更接近用SVP测量的综合声速,另外,XBT有一定比例是坏的,大概1/10左右。

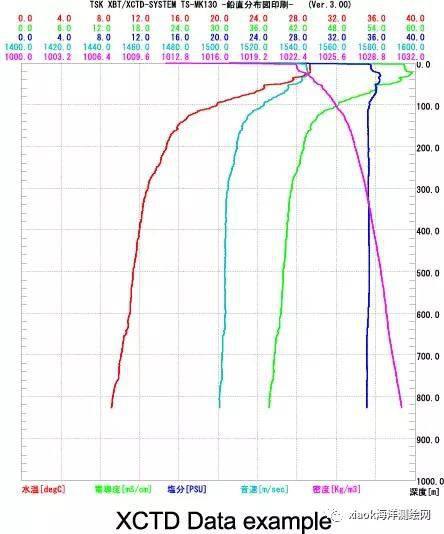

XCTD加了一个电导率,可以换算出盐度,这样计算的声速应该比较靠谱,下次出大洋,做一下比对。
  TSK的采集软件我已经上传至CSDN的资源库,需要的可以去下。
2、TSK抽检试验
TSK XCTD抽检,第一次使用XCTD,用原来的XBT T7甲板单元,怎么都连接不上,打了很多电话,咨询了相关专业人士,才弄明白,两个甲板单元是不一样的

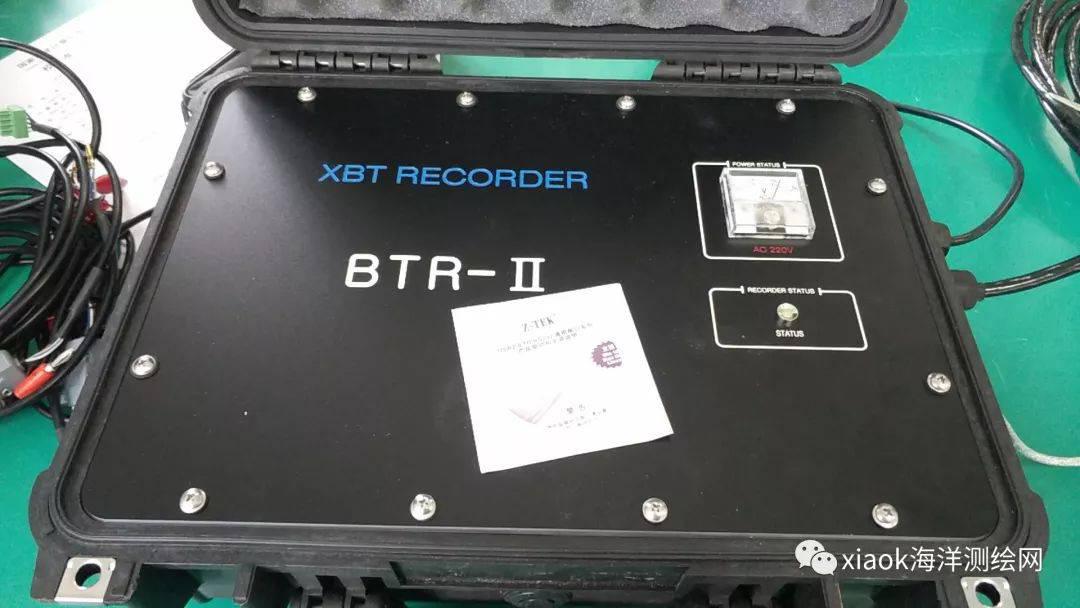

XBT T7甲板单元,很多专业人士没有见过,不知道出自哪里

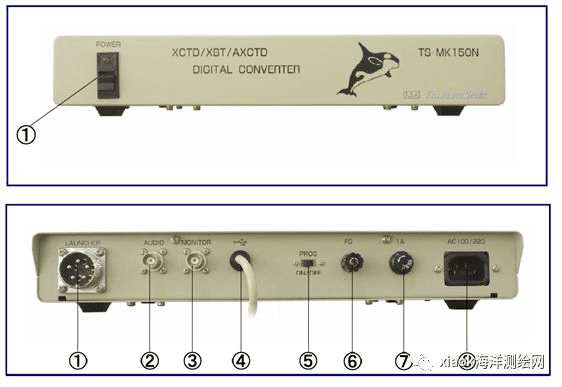

TSK MK150主机,带一个海豚标志

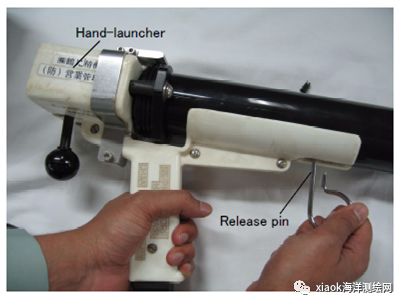

XCTD的发射枪和子弹
总结如下:
(1)之前使用XBT T7的黑色甲板单元不能使用XCTD-1,它只实用于XBT,XCTD-1的甲板单元是MK150;
(2)XCTD-1的标称电量是15分钟,实际可达20分钟,一旦连接就开始耗电,但是可以点击菜单命令“STOP”,就相当于暂停,可通过测几分钟,暂停几分钟,反复使用直至电耗尽方式,多检验几个温度,实测电量可用20多分钟;
(3)关于暂停时间的长短,实测几十分钟没有问题,设备商说可以很长时间,为了验证这个问题,将其中一个检验完以后(测量了几分钟,停止了),拔掉电源,留待出海以后到大洋验证。
(4)经验证,暂停以后,可以很长时间(近1个月)还可以使用。

5 g; W8 j8 m! V/ ?' K# u: J4 m
