KLEIN 5000 V2 型高分辨率多波束侧扫声呐

[复制链接]
Klein 5000 是世界上首款采用最前沿的多波束侧扫技 术的商业化声呐系统,因该产品较同类其他产品引进 的此技术都要早并且已生产多年,故技术等各方面都 已获得了不断的改进和完善。至今,Klein 系列产品 在同类产品中仍独占鳌头,并不断为勘测调查人员提 供最高分辨率的图像数据。L-3 Klein 5000 V2 是近期 推出的一款新产品。5000 V2 采用先进的波束导向和动态聚焦技术,可在 拖鱼或 AUV 的两侧各同时产生 5 个相邻的平行声呐 波束,100%底部全覆盖。在低速拖体上,能产生极 其精细的沿迹分辨率。这是单波束侧扫声呐无法比拟 的优越性能!( n* L0 L, V1 f( v6 A8 K; \7 C

, ?9 ?$ V3 X! m! \     $ B' P  S3 T' w2 B5 {+ o

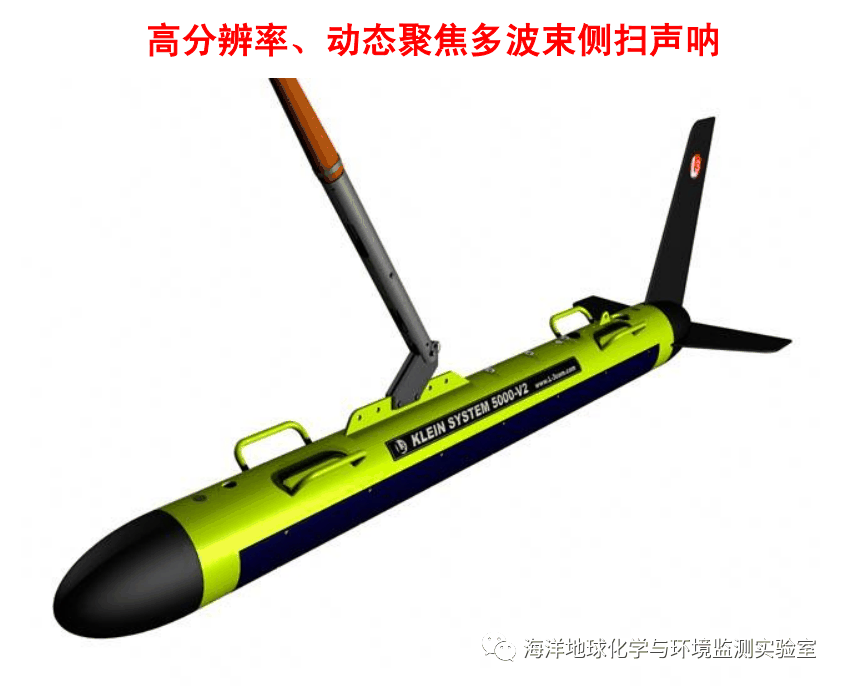

af9ff2abeb168849b4c6406fb430f8fb.png 重要特点:
  • 长距勘测模式,达250 m
  • 100%底部全覆盖的高速扫描
  • 在同类产品中采用了最高分辨率的多波束前沿技术
  • 相位差条带测深技术
  • 坚固的不锈钢构造
  • 500m 工作深度(带测深选项为 200 m)
    ! ~, \( @/ O* m; E

应用

  • 水面反雷应对措施及Q 路线调查
  • 港口安全保障
  • 航道调查
  • 地球物理调查
  • 管线和离岸调查
  • AUV 上可用8 T" k) }+ r8 k0 V8 A/ u7 B
e78044fd4c1a46a9ad4b349b5ef995a2.png 0 a* n4 g* b: N5 w8 ^
+ f6 N% u9 b' P
5000 V2 是一款多功能的顶级侧扫声呐产品,没有任何一款单波束侧扫声呐的性能能与之匹敌。5000 V2 在勘测模式下,可提供单侧达 250m 的长距覆盖范围。并且,在150 m-250 m 调查距离内,可确保 36-61cm 的沿迹分辨率。 勘测模式采用 16 ms 的 Chirp 调频技术,整合波束导向及动态聚焦技术提供新的长距覆盖功能。这种技术的优势在于大大降低系统噪声等级,获得更好的图像质量。 5000 V2 使声呐波束重叠,仅显示完整的非重叠的波束。无需顾忌显示的波束数量,所有新数据都将存储在计算机硬盘里以备后期处理。传统的侧扫声呐系统在每侧采用单一声呐波束产生海床图像,这种声呐的物理属性导致了距离加长图像分辨率随之降低。另外,需要低于5节的运行速度才能保证 100%底部覆盖。某些单波束侧扫声呐有时通过低成本多脉冲和动态聚焦的换能器技术提高自身的性能,最终结果还是达不到 Klein 多波束技术获得的高质量图像数据。这种做法,仍然具有很大的局限性,无法提供像多波束系统那样精细的沿迹分辨率和高质量的图像。 Klein 声呐使用了 Chirp 频率调制技术,在所有设置的距离和速度下,均能产生一致的横向分辨率。没有采用 Klein 技术的多呯将牺牲横向分辨率,每个附加的脉冲会降低横向分辨率。: M( s) b) c% W/ n; ?" \! V
5000 V2 可以选配条带测深声呐,该声呐采用先进的相位差分信号处理技术,在全条带范围里同时产生海床地形地貌图形数据,条带范围一般是拖鱼高度的 10-12 倍。该数据结合侧扫产生的后向散射图像,可更精确定位海床上的目标体。侧扫声呐无法测量水深,在测定海床目标体的位置时,必须假定当地海床是平坦的。一旦沿着起伏不平的海床进行调查时,可能产生米量级的定位误差。在执行浅水调查任务和海区快速评估时,增加的海床地形地貌测量功能占有很大优势。
处理技术5000 V2使用 SonarPro 连接甲板上的收发机处理单元(TPU)到计算机或工作站,该系统非常灵活,允许多个用户在服务器上同时操作。功能如下:
  • 原始数据存储
  • 多个用户可以实时查看和处理数据
  • 实时发送数据到远程工作站
  • 在屏幕窗口中,实时监测数据并对数据进行后期处理
  • 预览实时采集的原始数据1 K7 _* _$ k3 k/ I
# g% @* v- p) I/ r% c9 ]/ e* y! }

SONARPRO®可视化软件

L-3 Klein SonarPro 作为标识性的可视化软件,早已被业内人士所认可。其独有的特点包括:

  • 全功能自动调节画质
  • 在导航窗口里,导入栅格或矢量海图。
  • 保存目标为真实的地图文件
  • 调查网格设置
  • 调查路线设置
  • 友好的用户图形界面
  • 经由 UDP 协议网络,实时发送目标的位置信息
