定点ADCP操作流程-- FlowQuest产品

[复制链接]
                                                                                                    1.仪器连接:8 E* J& a( J6 z  J* g3 Y
打开FlowQuest软件。找到菜单栏第二项configure,下拉菜单第一项model选择型号 600。第二项serial port选择串口和波特率9600。
. G: j9 X& T; m; \9 D3 |
2、运行run。configure连接仪器。
6 v4 i- @0 a2 W; ^% ^% L
3、设置参数。
主要设置第三项water current parameters。里面需要设置depth,设置开始时间start time,ensemble interval (这个是以秒为单位,600意思是10分钟记录一次数据)。然后save to flowquest,Save to file,关掉就可以设置下一步。
本项其他参数的意义:
Current-Deployment Parameters(流速布放参量)# Y5 l1 Y+ H# e% F
①、能量高低选择(Power-High or Low)
5 f5 X/ x: B; B1 N5 DHigh选项消耗更多能量,但声波传播更远,距离切换点为FlowQuest 300KHz40mFlowQuest600KHz20mFlowQuest1000KHz10m
9 \1 u! E6 s' r, @注:在空气中测试禁止使用高能模式,高能模式会对换能器带来损伤。
4 e3 {) z6 D% X1 B3 G* o, V②、换能器深度(Transducer Depth)--单位:m
% |7 O; L0 ?/ z' x此处要输入的数值为ADCP布放深度估计值,它只对最终速度显示时所处坐标有意义,不会对测量结果产生影响。FlowQuest300/600/1000标准工作耐压深度为800m,如果FlowQuest300/600/1000在水面,此深度为0,如果在水面之下,这个深度为正值。
  \+ \3 z$ w  v1 r③、盲区(Blank distance)--单位:cm- ^2 [' i' _* D) F- n
FlowQuest300/600/1000ADCP 的最小盲区为:140/70/40cm
1 w% E5 c2 G0 ]9 P④、声速(Sound Speed)) j+ f. ]" C0 }6 v2 W0 I" c
如果知道所在海域的声速,可以自行输入,若不知道,但知道所在海域的盐度和温度,也可输入盐度和温度,由软件计算出声速,若上面三项都未知,则选择默认状态。/ Q& A3 P2 @  y/ g) o6 k+ N9 j
IV.测量集参数(Ensemble Parameter)
1 Q9 i; ?. `6 O$ s1) 单元层厚度(Bin Length):即将水体分成多个层后单层厚度值,单位为m;例如600kHz ADCP 可设单元层厚有0.5124m' W2 q/ C# Y/ \9 ^; v
2) 深海选项(Enable Deep Option):当ADCP布放深度大于800m时选择此选项,但需确定其外壳耐压值。; e, J! [& }$ ]7 p" P/ r
3) 测量周期(Ensemble Interval):即每隔多长时间输出一组数据,单位为秒。
! _3 F  \+ i, @) B7 |: G! w/ d4) 最大工作范围(Max Working Dist):即沿每波束的倾斜距离(换能器与中间轴的夹角为22°,其余弦值大约为0.93),如果想测量10m的水深,最大工作范围应大约设为11m(10/0.93),设置距离为估计水深的1.08倍,对于600k ADCP其设置的最大工作范围不要超过100m
% |9 b9 |5 H0 i5)Ping间隔(Ping Interval):连续两个Ping之间的时间,一般为零即Ping连续发送。
% c0 f$ f. _% A. U1 b% W& Q6)ping个数(Number of Pings):一个测量周期内设定发射ping个数,与周期和Ping间隔有关联。Ping的个数一般为50~256个。
0 T! W( V- C- L/ @; ^7) 测量时间0 v3 f! \2 Q( J6 L* @0 J
测量时间有两种时间选项:一种是开始布放后多长时间(Initial Delay),单位为秒;另一种设置为具体到哪一天哪一秒(Starting Time),方便期间选择第二种。
: B% f4 O) o, Z: y, G这样流速测量参数设置完毕,为了防止错误的输入,软件提供了验证功能,参数设置完毕后点击“验证”(Validate),若有错误数值,软件会给出提示。若验证无误,则点击“保存至FlowQuest(Save To FlowQuest),然后点击OK按钮。
4 V$ N1 o/ d5 Y* _% g* ]# Z
4、设置water survey mode
( Q5 k0 @2 G; X 245b7065f5ef596d1753459148cef9e1.png 5.校准下时间。
0 }- w! n5 Y6 B7 R8 [5 l设置时钟 Configure→FlowQuest Real-time Clock   点击Set FlowQuest Clock可以将上面时间保存到仪器里,点击Get FlowQuest Clock可获得仪器内部的时间。
( B% i' O8 g$ \0 ~
6、Operation mode  选择动态模式dynamic,先get再set2 E5 a" D( T% W

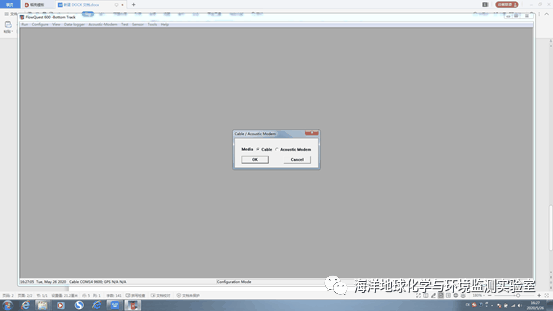

7、Cable
( ~- u) G+ ^' ]. q$ T+ O

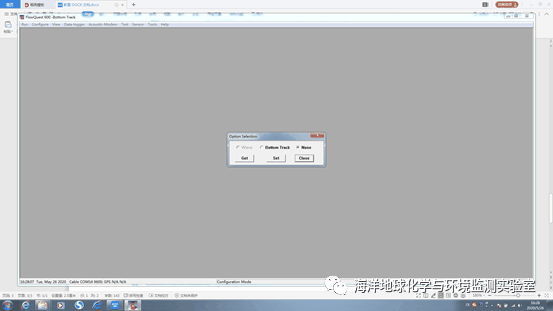

8、选择none  先get再set。如果需要底追踪测量测量,底跟踪测量选择 Configure→Option % b# F0 Q$ C2 b! e+ W; I& D

9 \' _) J, H( R9 J

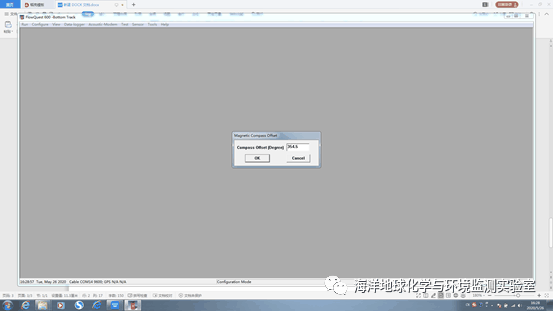

9、磁偏角选择一下测站当地的磁偏角  w* q( [. @' z) f5 B' x8 @

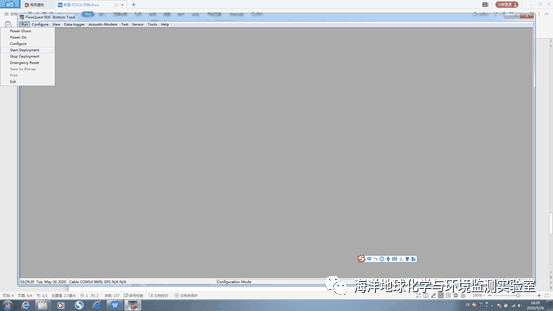

10、开始start Deplopment
! K) B+ O5 z- {) \% h按上工作头,仪器就进入测量状态。
9 U7 R4 L) C9 M$ ?
11、测量过程中,仪器放在铁架中部位置内,注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架。
8 \8 ^; J7 k" |! f1 t12、如果测量完成,需要让仪器停止工作,点击:Run→Stop Deployment来停止自动测量模式,即可停止。仪器在出水时尽量立即停止工作,防止换能器在空气中发射而烧毁。如果不能立即停止,用湿毛巾包住发射换能器,停止后再拿掉毛巾。
  @  M: g0 U7 I' u13、数据下载- q4 J1 p& Z$ ^! A3 N
点击Data logger→Upload/Delete弹出如下窗口,软件将把数据存储器中得到数据文件在同一窗口中显示。
" }# X' S2 _5 t. E4 O; o& H6 f! B0 w( v  d8 H
" u- m( r6 E* }0 V, ]

7 f/ n  ~  Y" h3 t2 K, Z7 s1 \3 F9 g1 O/ U5 f
# j( D* C9 b6 e  O, m  }6 d1 O1 ~
箱内仪器清单及注意事项
仪器清单:' c- S! j- k# `0 a' z. J( a3 R
1、  ADCP主机一台
6 H- G' g+ J6 N2、  主机和电脑连接线一根) M1 I$ I) W1 w$ t% v
3、  ADCP带的工作头; T" L. W% n$ G1 D) j' ~
注意事项:
. d) \* k4 A$ t1、测量前注意电量。& h) c2 ^( C* b9 P: r$ M1 k* U
2、测量过程中,仪器放在铁架中部位置内,注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架
- G# V! H5 N  m' R( v( J5 I3、仪器在出水时尽量立即停止工作,防止换能器在空气中发射而烧毁。如果不能立即停止,用湿毛巾包住发射换能器,停止后再拿掉毛巾。
