                                                                                                    一、单道地震仪器连接' d) D3 X! K% p4 p, N5 Y# o

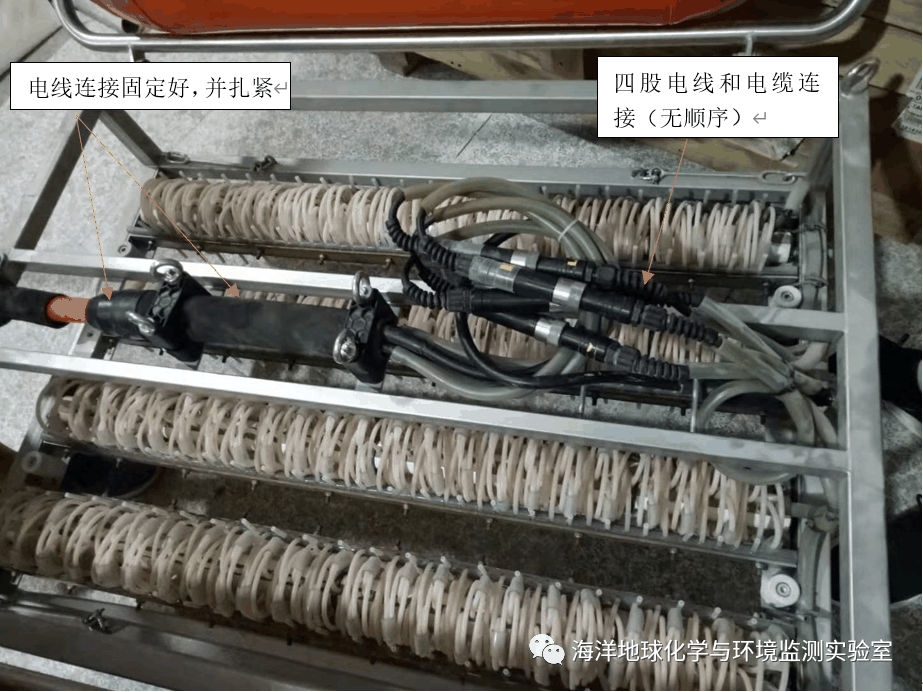

1、电火花震源的四股电线和电缆连接起来(连接无顺序)(最好用扎带扎紧),如图1所示,且后方有一电极也要用螺丝拧紧到铁框架上,这股粗电缆也一定要固定住,如图2所示。电火花框架上的四个锌柱,每次工作之前都要用纱布将腐蚀的锌柱擦干净。
% Y  d  ^6 j/ I. t' b
电火花震源与电缆连接处,一定要用自带的两根绳索加强连接。另外电火花震源与船栏杆之间要额外加一根绳连接,防止电缆线受力。
图1  四股电缆连接
4 J' D8 E; G0 I  x
图2  电极扎紧

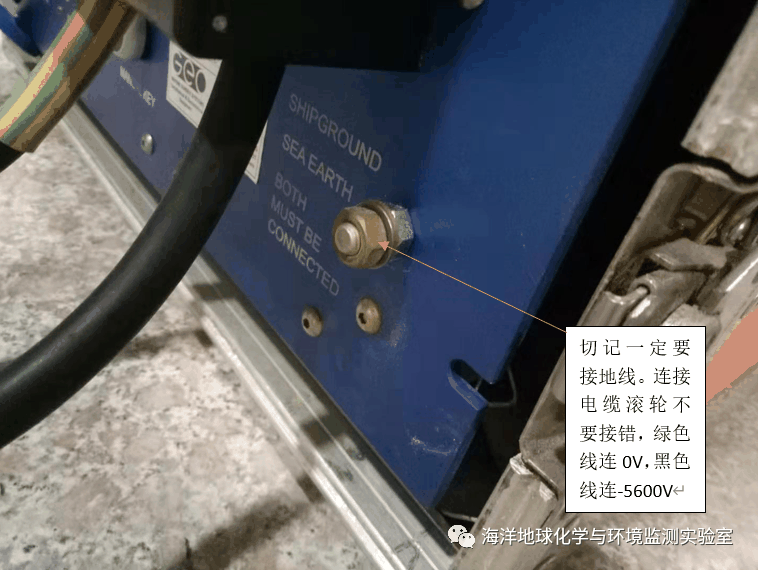

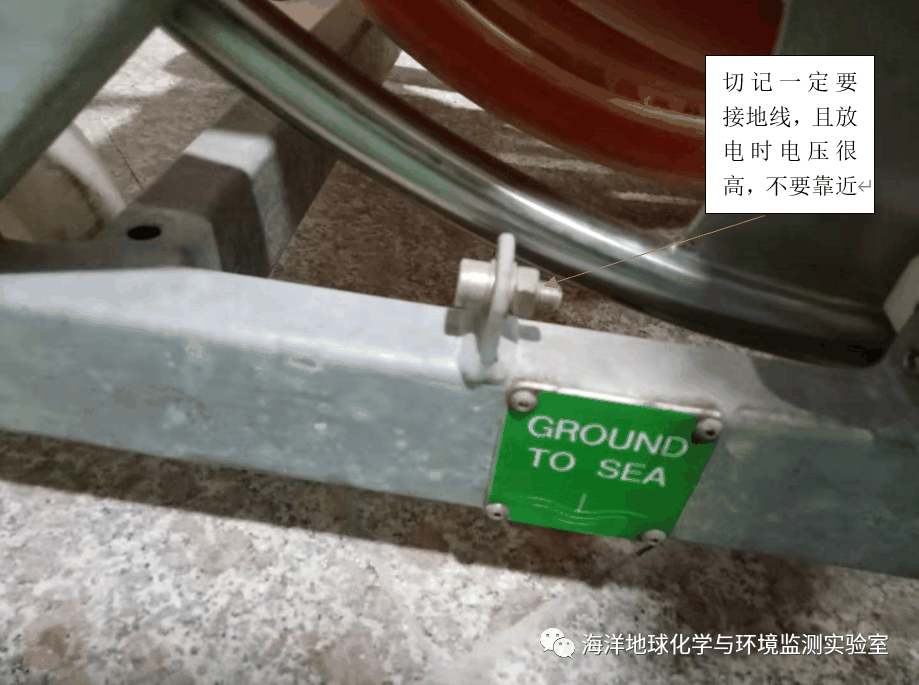

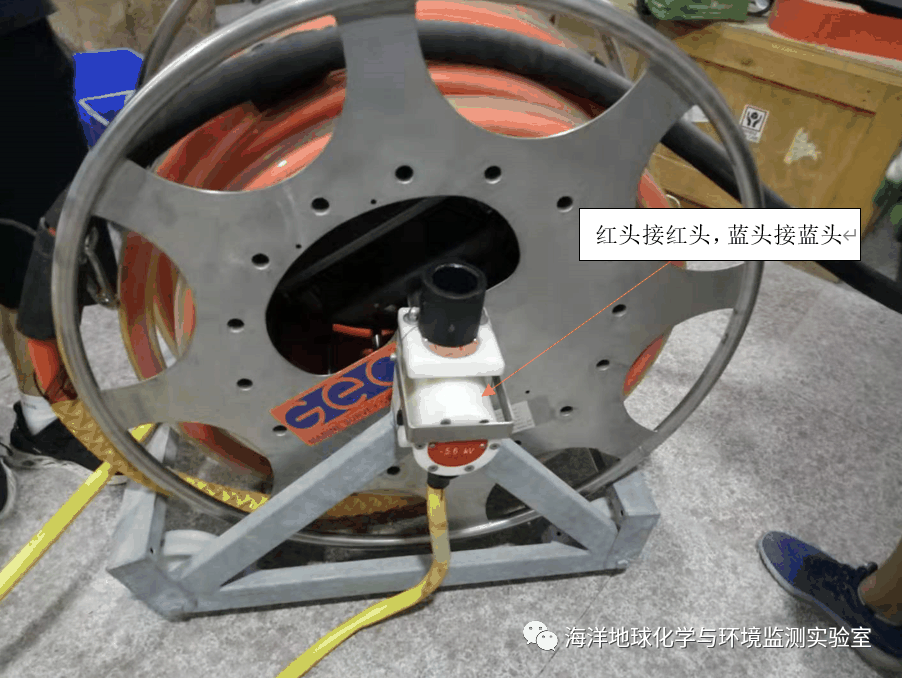

2、电缆线滚轮要放到船尾合适的位置,以便下放电火花震源。电缆线滚轮与能量箱连接的线头一定是红头接红头,蓝头接蓝头,如图3所示。切记一定要接地,如图4所示。放电时尽量不要靠近。" Y8 H' A) }- n) j. l
图3
图4

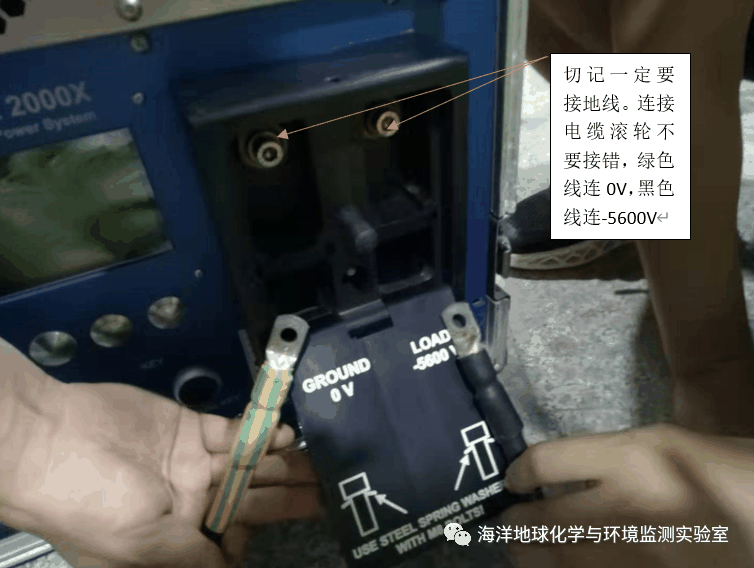

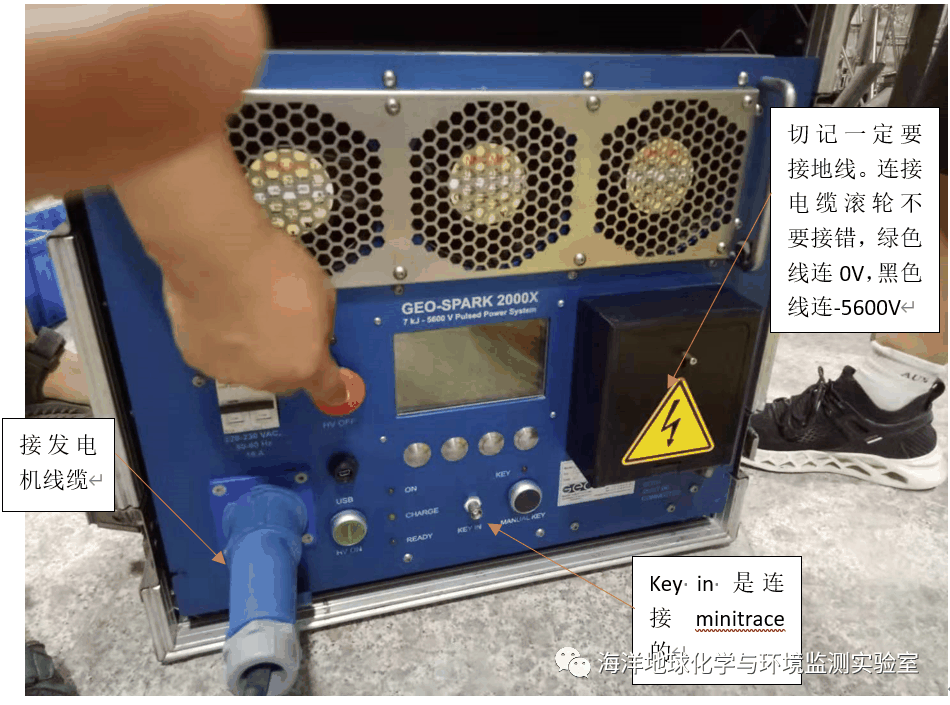

3、能量箱接发电机的电。开机之前一定先把白色开关打开,然后按红的按钮OFF键,防止上次放电不完全。关机前,先按红色按钮,再关白色开关,最后再断电源。调整能量用key in上边的四个键。Key in 是连接minitrace的。黄色闪电符号箱是连接电缆滚轮的,切记连线不要连错,绿色线连0V,黑色线连-5600V。最后切记要连接地线。如图5、图6所示。
3 }- _4 s& Q5 ^. d
图5
. \, [$ ]3 x& w( L3 j$ c
图6& T. |9 c" |7 X- y' y$ y) R' O

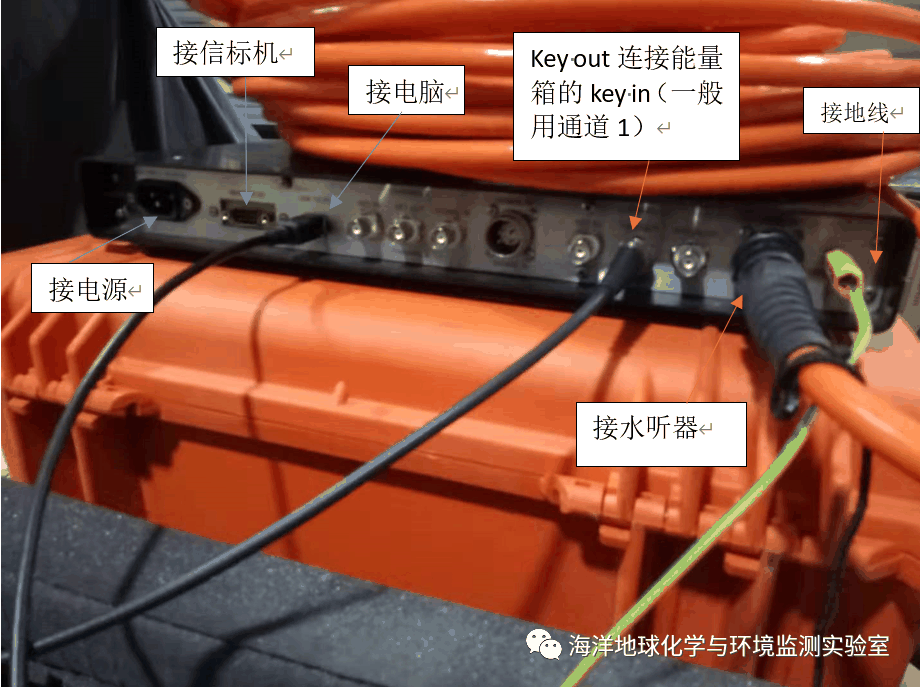

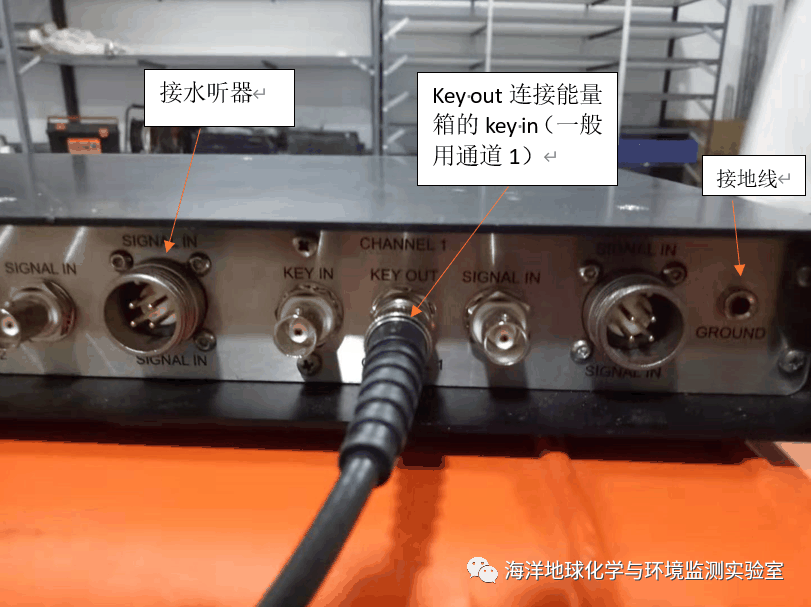

4、主机连接。Key out连接能量箱的key in(一般用通道1),SIGNAL IN 连接水听器的接线, GROUND连接地线。下图左边依次连接电脑、信标机和电源,如图7所示。
图7
0 M2 z% B5 i4 H  J0 r

5 Z% S4 V" m% G, k
# v5 M  G3 ?/ H" F  y* \4 F; S' B8 F$ p; V# L" }

- n! e2 _+ _' g) H/ U8 e2 u$ J+ l" x2 i, i# _* r) K
二、单道地震仪器操作
1)       确认MINI-TRACE2的地线入水后,打开MINI-TRACE2电源开关。
2)       打开浅剖软件“Geo Suite ”。打开本航次使用的Project(新建一个project)。软件底部状态栏“MINI TRACE-2ONLINE”会显示绿色。
3)       导航设置(NAV SETUP)里,选择坐标系(坐标系一定要选择正确)。连接导航(CONNECT NAV)。(如果GPS正常,底部状态栏的“NAVIGATIONSYSTEM ONLINE”会显示绿色。)

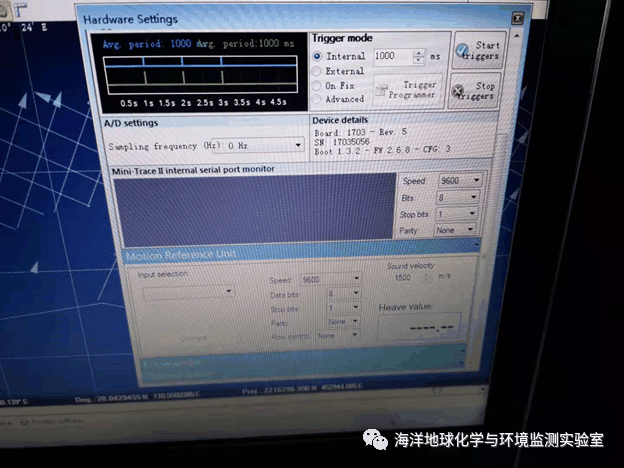

4)       进入HARDWARE SETTINGS检查设置信号源、记录时间、采样率、激发震源间隔等。【打开软件时,软件就开始以上次设置发送KEY激发震源,可先停止触发】。
5)       点击上方选项卡“SELECT LINE”,弹出选择测线对话框,点击下方“NEW LINE”,输入测线名称(即记录的数据文件名称),确定,出现单通道、双通道选择,根据工作需要选择。
6)       以上设置完成后,即可开始激发震源(START TRIGGER)。
7)       上方“TEST”模式下,软件不保存记录到硬盘,切记!!一定要点击“STARTACQUISITION”,软件开始记录保存到硬盘。正常情况下,浅剖画面上方的状态栏显示当前测线的数据文件名,文件大小、震源激发数SHOTS会增加。
n  数据文件名称实际显示为:测线文件名-CH-1.sgy,-CH-1为软件自动生成,代表记录第一通道的数据。
n  软件在激发数达到一定数量时,会自动分割记录文件,自动创建第二个文件:测线名-CH-1.part-01.sgy,-CH-1.part-01为软件自动生成,是自动切割创建的第一部分文件,如作业持续时间足够长,会依次生成.part-02、.part-03等。
8)       下线时点击“STOP ACQUISITION”,停止记录。
9)       注意事项与故障处理:
n  注意把笔记本的音量调大,且不要关闭GEO SUITE软件的声音警报。如果GPS丢失,“NAVIGATION SYSTEM ONLINE”会显示为红色,同时电脑有报警提示音。  s, o) z+ G3 a- v" {/ O
GPS信号丢失处理:尝试再次连接导航,如不成功,进入导航设置,点击“TESTNAVIGATION”,右侧显示绿色,说明导航连接测试通过,再连接导航;如果右侧显示红色,说明导航连接或参数有问题,根据故障描述进行排查。如果仍然连接不上,需要重启软件。

* O2 h  g2 n( T) g
- ^7 k+ t9 A; w% w: h: p
2.SIG 震源操作: 2 W3 w, ?9 a9 n. D3 f. ~
在电脑端进行触发(Trigger)后,再操作SIG震源。将震源钥匙开关拧到ON,确定SIG震源接收到触发信号(TRIGGER指示灯按设置的触发间隔闪动),拨动激发能量的上下档位选择好需要的能量档位、按下所选择的绿色能量按钮,按钮绿色灯会亮起,听见“咔嗒”声响后,等待HVON灯闪三下以上,按下HV ON,SIG开始充电、触发放电循环。" d3 `8 D3 A6 X: o) c3 t
注意:如果需要改变能量,必须HVOFF——紧急按钮——关闭钥匙之后,再重新打开,选择需要的能量挡,能量档的绿灯亮时直接切换能量档可能烧毁能量选择卡!  k6 t4 r- N+ L4 U0 h! ?+ t5 A
下线时先停止文件记录,继续触发SIG 震源,然后按以下操作顺序关闭震源:按下震源HV OFF——安全开关——将钥匙拧到OFF,关闭总电源开关
$ }7 [& X1 q) e/ F( T6 _: i$ a: i  g6 o) e/ K0 Y
7 y- @+ W1 e( F8 g: q! \1 b
浅剖设备连接示意图

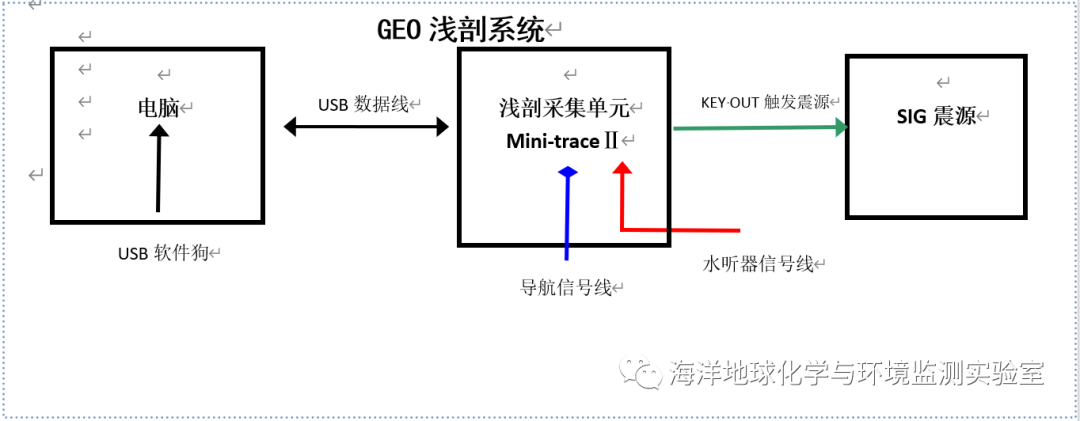

浅剖设备之间的连接主要有三类信号:导航信号,KEY命令与水听器信号。1 c/ s* n  p0 _1 h) z8 _( q; ~
