这款神器可以让科研更轻松！


7 V' {; E% @: {" B8 M; p

THE SATRT

在科研中部分需要和前人的研究进行对比或者引用前人数据，而很少人提供源数据，这时候图片提取数据工具会让这个过程轻松很多。小编之前分享过使用Origin提取工具及MATLAB提取图片数据，但是这两个工具对于多线条图片数据提取都有局限性。今天分享的这款工具来自公众号小伙伴推荐（WebPlotDigitizer），可以解决多线条图片数据提取的问题，并且功能更丰富，支持导出数据一键可视化,支持多语言网页端。

提示：文末新增更新汇总，查找更方便！

1

功能概述

• 多语言支持
• 支持各种图表（XY，条形图，极坐标图，三元图，地图等）
• 多线条图片数据提取
• 支持逐点提取
• 支持图片批量导入
• 数据量显示
• 数据提取动态显示
• 导出数据处理更灵活
• 导出数据直接可视化

  . r7 ?$ k) E$ [

2

安装要求

• Windows、MacOS、网页端
  1 W/ H, k! e% M$ w1 b8 Y2 H
  * C$ s( C( q& D9 b: ]

3

下载使用

运行及创建快捷方式

此软件下载后无需安装可以双击即可开始运行，也可右键将其发送到桌面创建快捷方式。

导入图片

点击file，选择load images，支持导入多图，在选择图片按下Ctrl+鼠标选择即可。导入后可在下方选择图片。

设置轴线

点击axes，add callbration，然后依次选择x、y轴的起始点及终止点，分别输入最大及最小值，右侧点击complete即可完成轴线设置。

选择线条

此软件根据图片的线条颜色提取，可以直接选择现有颜色也可以使用拾色器，建议使用拾色器更准确。

提取数据

在提取数据之前先设置数据点间隔，此软件是依据像素的大小来进行设置，但是还是有多种方式可供选择，如x步长、斑点检测器、直方图，根据不同的需求选择，一般只需默认或者x步长即可。distance的大小可以控制数据量。

逐点提取

在完成数据提取前还可以进行精细化逐点提取。

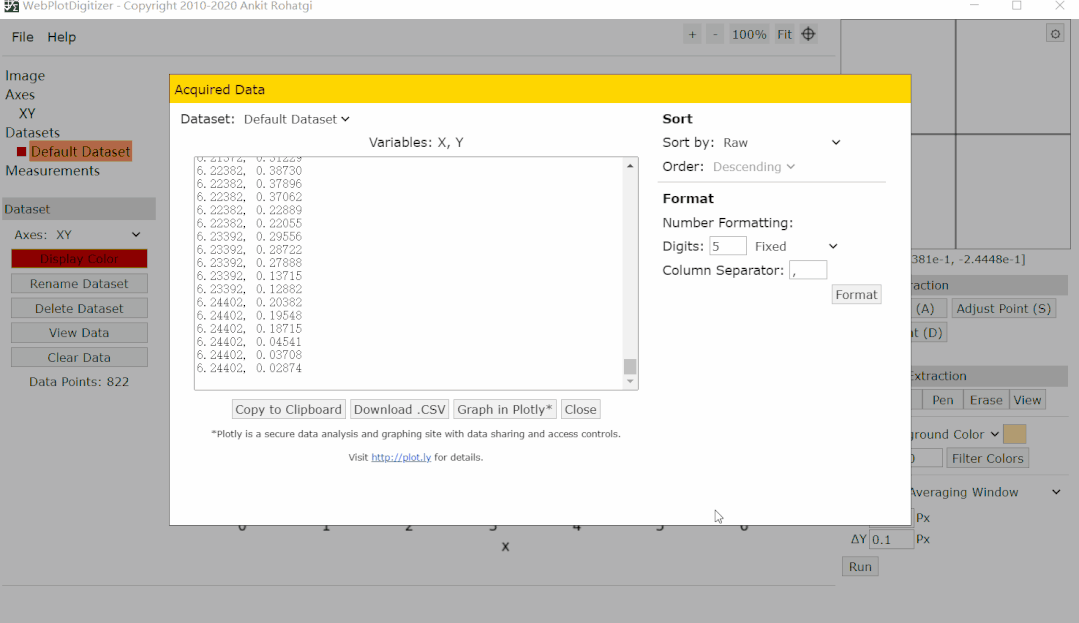

导出数据

支持复制到粘贴板、CSV格式，这两种格式完全够用。在导出前还支持对数据进一步的设置。

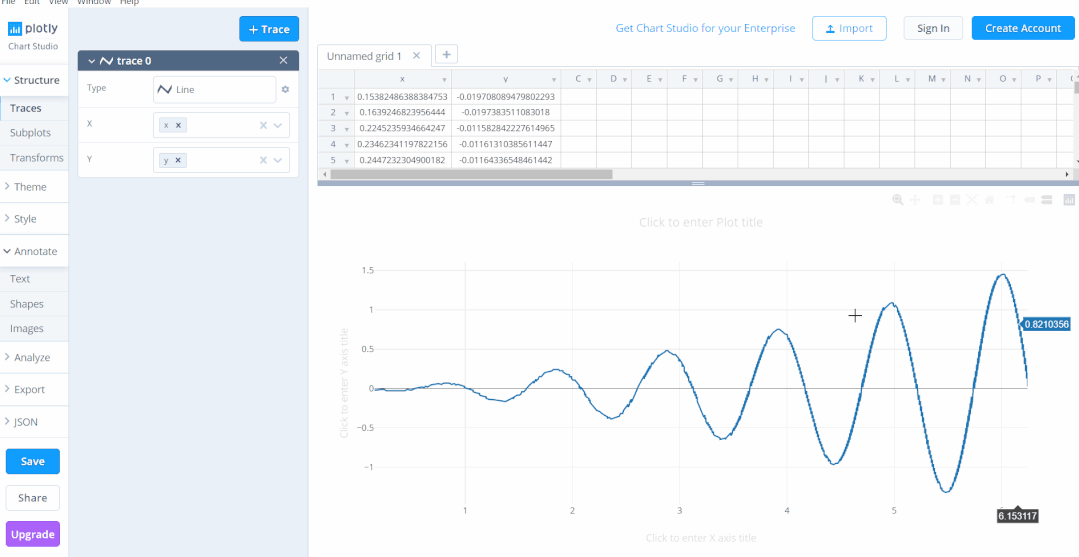

数据可视化

这个软件不仅支持多线条数据提取，还支持将提取后的数据直接可视化，还是非常方便的。

导出数据后点击graph in ploty即可进入数据可视化操作界面。

可视化设置

可视化工具含有丰富的图表功能，支持二维、三维、maps等等，丰富的图例设置以及虚线拟合，需要的小伙伴可以尝试使用。

提示：此功能虽然很强大，但是部分功能需要注册并登陆账号才可使用，而账号又不太好注册，小编下次再详细聊聊ploty。

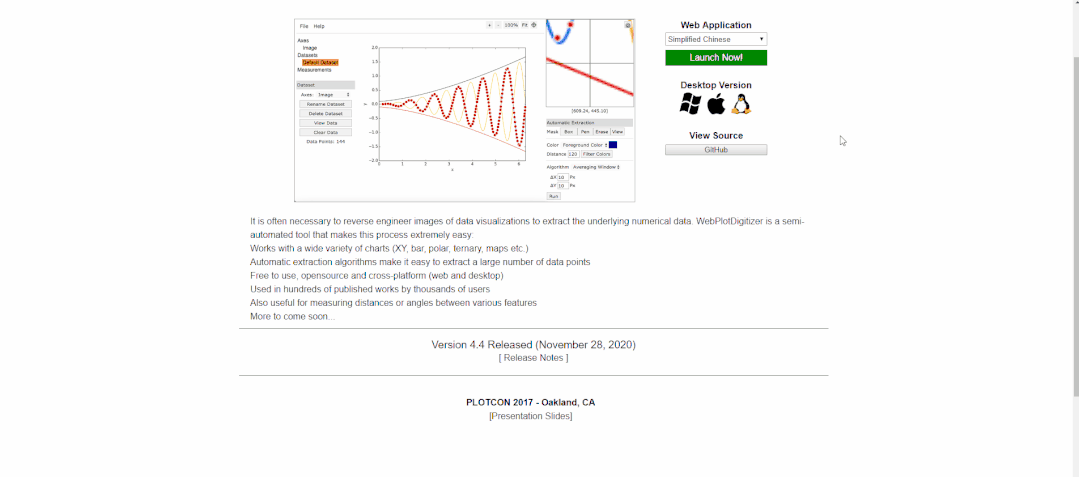

网页端

此工具网页端支持中文，并且操作体验并不比客户端差，小伙伴根据自身操作习惯选择使用。
