近期,中海达旗下子公司江苏中海达海洋信息技术有限公司(下称海洋公司)将同时推出4款自主品牌的侧扫声呐产品iSide系列,型号分别为iSide 1400/4900/4900L/400,其性能和同类国际顶级产品相媲美。

- {" f: g( J+ h5 g

7 N0 o( l& o1 c; u" V% W

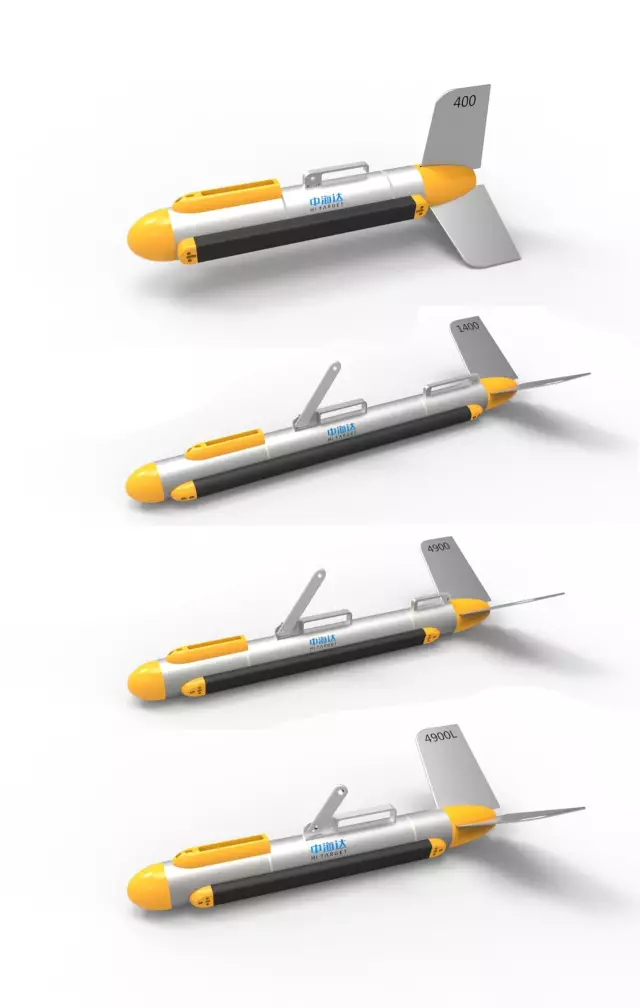

iSide系列侧扫声呐

& m2 z/ I/ `# k+ c

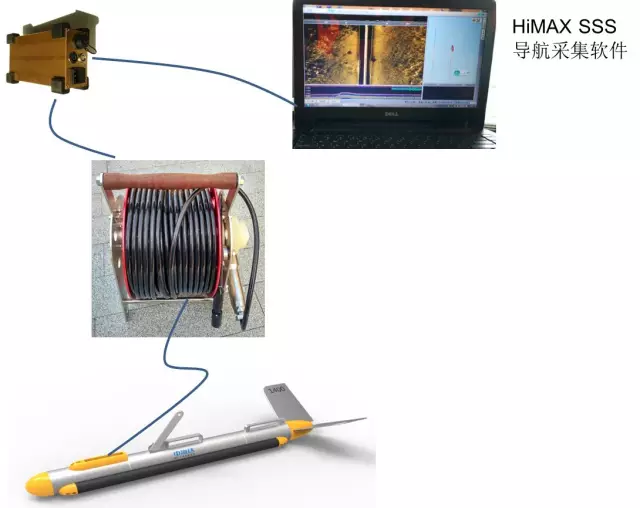

iSide系统

2 Q, L4 `% F, H5 U2 G! D

iSide系统由拖鱼+拖缆+甲板单元+装有采集导航软件的电脑组成,接上电源后稍加设置即可工作,操作简单。

& U/ C7 B1 r7 m" K# I- Q

$ d/ s5 u4 h$ F. r5 f

应用领域

7 Y& o. _, _) [' c3 I+ Q0 N1 i

(向下滑动可查看更多)

& i& M( B( N/ a$ ^4 [2 n4 _

目前,侧扫声呐已在多领域得到了广泛应用,主要如下:

: y7 d' {2 l E f

海洋测绘

6 Y# H& i" ?9 j$ \) m' i

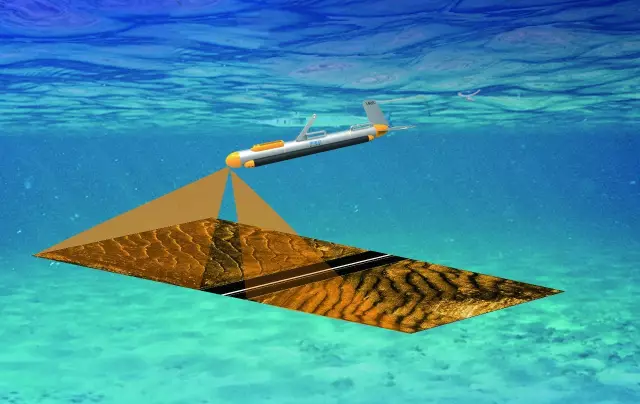

侧扫声呐能显示微地貌形态和分布,得到连续且有一定宽度的二维海底声图,全覆盖不漏测。这是测深仪和条带测深仪所不能替代的。因此,建设港口、重要航道、重要海区,都要经过侧扫声呐测量。

$ P# w: X9 }0 n S( c1 c3 W/ U

地质调查

8 b7 m, {4 r* A9 g

侧扫声呐的海底声图能够显示地质形态构造和底质的大概分类,而巨型侧扫声呐,还可显示洋脊和海底火山,是研究地球大地构造和板块运动的有力手段。

9 y& I9 y% r( C/ u- W

工程勘察

3 D7 k9 N$ V1 F5 J$ [

侧扫声呐能分析地貌、海底构造、底质,以及海床迁移和稳定性,也广泛应用于海洋工程勘探,如海底电缆、海底输油管线的路由调查等。

7 ~# u j1 Q. |, j4 r& R. D

寻找水下沉船沉物和探测水雷

5 V9 c) e9 p1 b" _

侧扫声呐分辨力高,不仅能发现水雷等小目标,也能发现沉船,并显示沉船的坐卧海底姿态和破损情况。

8 _' A$ ?. a4 k: T" A7 W* U: f- {

环境保护调查及渔业调查

+ z t. T" G0 C2 b3 k- X) G

侧扫声呐搭载无人测量船,可扫测河道等排污管线,珊瑚礁调查,渔业养殖调查等。

* m! l, X8 ~1 o4 v3 A

水下考古、尸体打捞

2 A# v4 P" U: Y1 k( c

……

; m! q; C# x; x0 F+ }. q

. \, M0 d# b# S7 I& j

目前,国际上主流侧扫声呐工作频率均在100KHZ~1MHZ之间,海洋公司最新推出的iSide系列侧扫声呐设计工作低频主频为100KHZ,中等频率400KHZ,高频工作频率主频为900KHZ,低频主要应用于大范围扫测,高频则主要用于小范围高分辨率扫测。

' Q* I2 G! i# Z8 i: i% N9 @ ( \( F: H6 Z8 }9 e. S

iSide不同区域测试效果图

: C- g8 G5 h% g* a1 ]* U

* _; Y* @$ u3 n7 L- ?

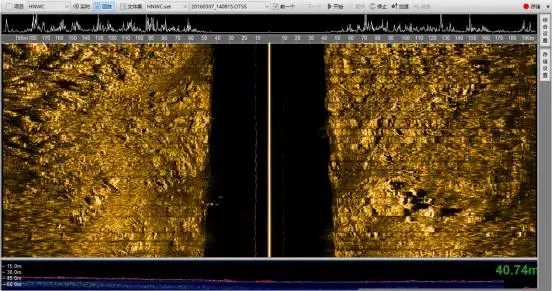

南海水下地貌,水深40米

5 V! u' p1 i/ X# {% H8 ?( Y5 p1 t

; l: S! C7 z9 t. C7 @

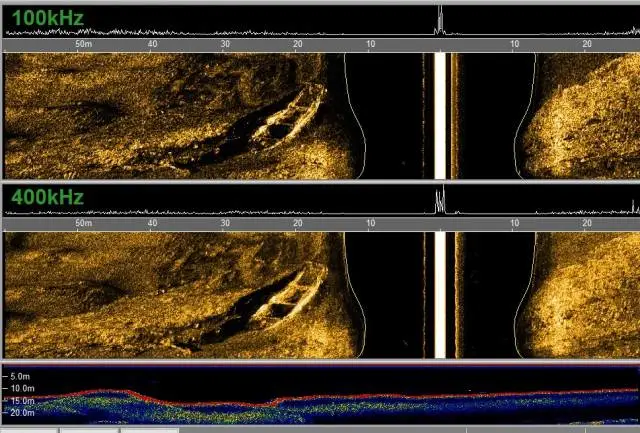

长江下关区域沉船

( r4 g1 A6 D( y1 t

6 b- o: Q+ p* v! c$ } ]

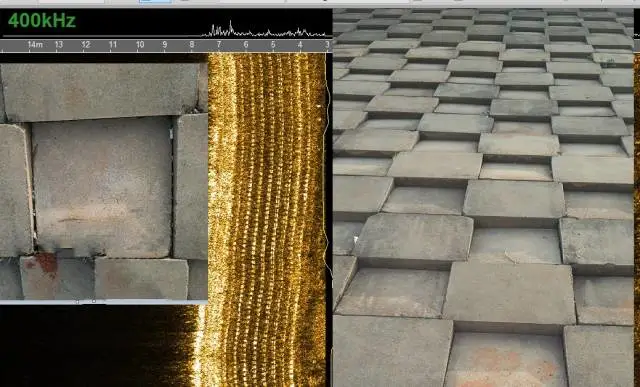

码头建筑

" h5 W& {9 I! f+ |

$ k, E3 m: z) `. ]9 {7 n: ?

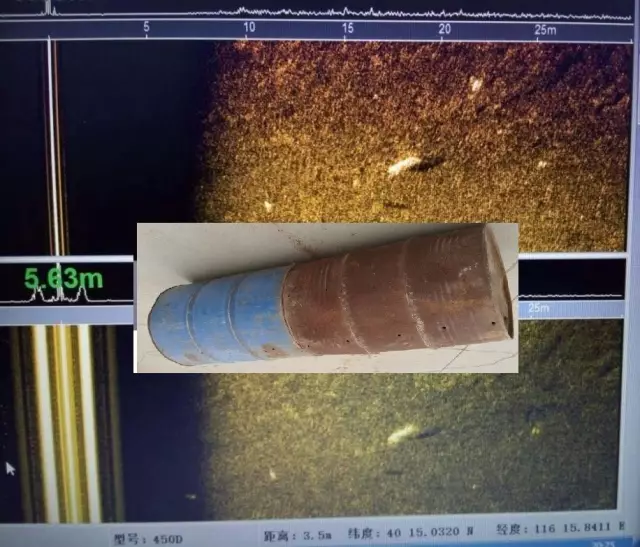

小目标图像

- m _$ ?$ I! K6 p2 E5 ?! u' I

# I" I/ b9 r+ a+ C% `% h) ?

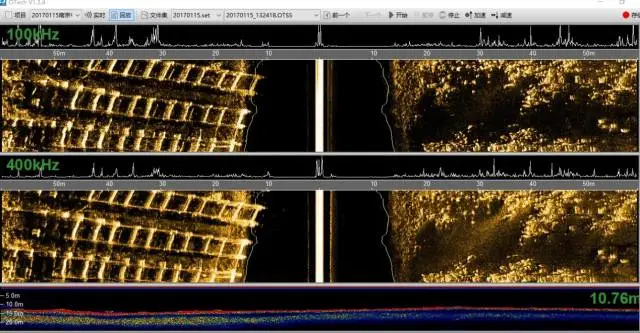

水下沉排

" d1 Y! o; u# l) j4 n7 L4 r% o ?

- E5 _0 O, E5 ^1 ?+ I

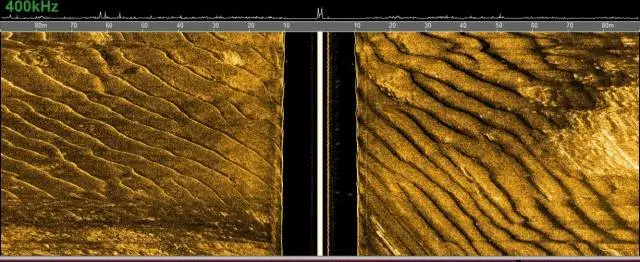

沙坡成像

, h8 T6 A2 F' a( S/ t: @

为了进一步验证iSide系列侧扫声呐的性能,海洋公司对iSide系列产品和同类国际顶级产品进行了测试对比,用实测数据验证了iSide系列产品的性能。

3 R9 [* n8 M, h! ^# r* H# b

产品测试对比

# j4 ]1 n- s/ p* G5 v

KLEIN 4000  VS  iSide 1400

/ m' O1 H$ [; E) }/ A% `

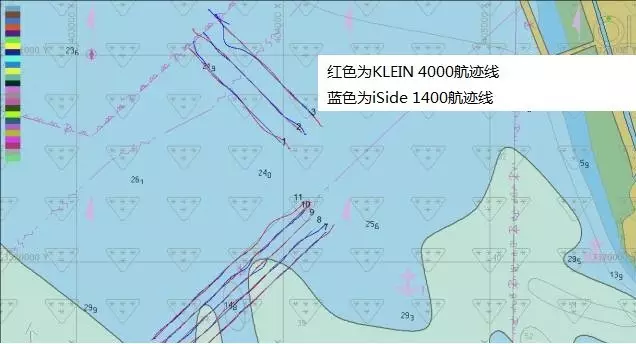

测试地点:东海舟山海域

9 y8 K7 d- H0 ~0 A

测试时间:2017年3月

测试区域水域非常浑浊,考验仪器性能。 7 ~* p) l& n' f

) S1 u1 c5 H) D% _" _- r

测试成像图对比如下↓↓↓

7 {5 w; o; k9 w& P; l' M

- l+ v. i }7 _8 u2 T

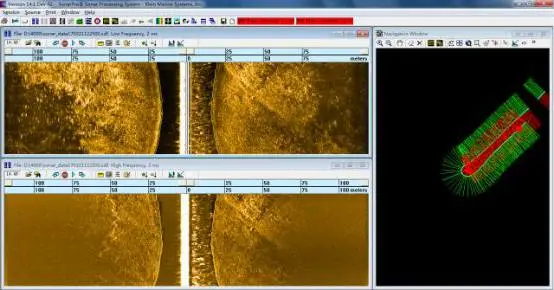

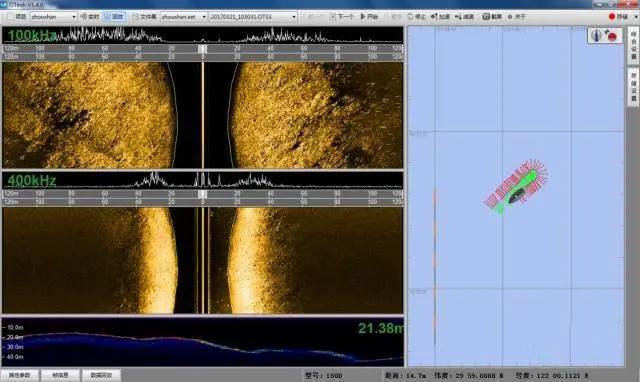

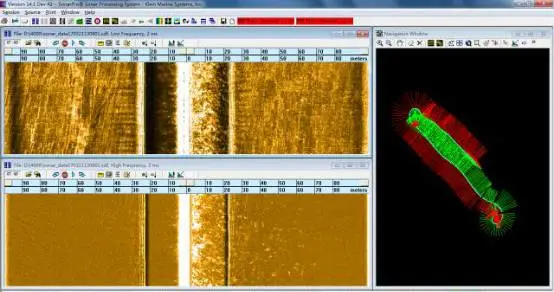

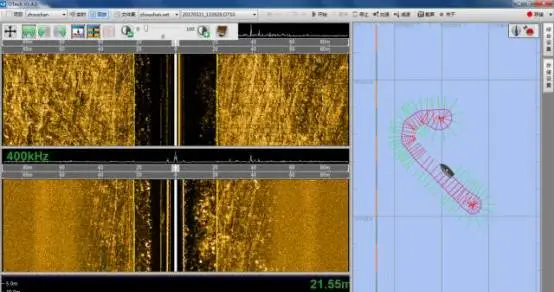

Klein 4000礁石区域成像图   iSide 1400礁石区域成像图

! p1 G% N, C& b4 p, N+ ? M5 E

; s/ ~+ w" h4 g" J8 Y1 ~- p4 }& J4 S

/ v w+ g |6 u# _/ Q/ a

Klein 4000平坦区域成像图   iSide 1400平坦区域成像图

* N/ Y7 Y6 L% t! N5 q

) N; m" P9 b \7 n/ ] Z9 ^

上述区域从低频工作频率可以看出,两款产品在图像细腻程度上几乎毫无差别,从高频成像效果来看,KLEIN 4000产品稍显细腻,有可能是图片处理显示效果不同。

5 X3 u3 k& J: ]! C5 h, u5 h1 e

Edgetech 4200  VS  iSide 1400

; z5 y5 B: T0 x( o1 \3 T! ` R# @# ?

- H0 y3 l" i# h9 S' u! J

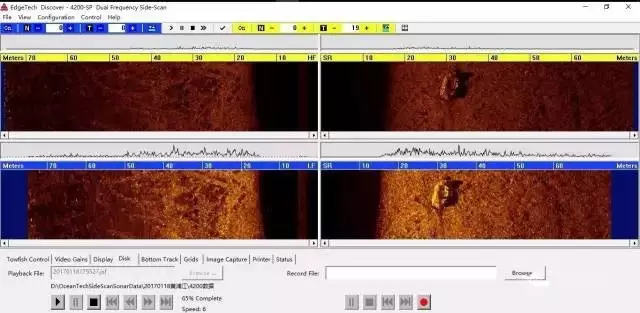

edgetech 4200沉船成像  iSide 1400沉船成像

, P: @0 V) r9 X% ~( i

& K2 P* k% C- j! b3 R6 a$ s. h& c

从上图可以看出,iSide 1400对于沉船成像清晰程度不亚于edgetech 4200。

3 k7 d+ m( U' K L4 D% E0 V9 ]

结论

6 ]. \) h O; Y0 Z; ~5 r0 a" J' @7 k

KLEIN、edgetech均为全球顶级侧扫声呐生产商,KLEIN 4000、edgetech 4200更是其畅销产品,以上测试对比说明,至少在几十米以内浅水区域,iSide 1400性能和上述两款产品旗鼓相当

% U' u; T; G! }1 w t8 z 5 y* A. Y$ r6 Z5 t* i) e' l @( y & i0 \) `: i3 s7 [/ k4 C- v 9 D3 C& J: }2 i% W0 M2 I' [
