生成好看的海底地形图 - 海洋地质地貌图

[复制链接]
3 K! Y5 @2 f4 j5 ?$ ]3 M j

本文采用李远祥的博客的两篇文章

! I/ Q2 H2 S' j* k Y8 K) i

ArcGIS制图技巧系列(2)地形渲染

7 p0 V7 ^1 O% P1 |0 p

https://blog.csdn.net/liyuanxiang1984/article/details/52788417

% @0 K% ]+ l8 L# |

GIS制图人员的自我修养(2)--制图意识

" q: @/ i [% b* n

https://blog.csdn.net/liyuanxiang1984/article/details/53058282

8 k" w @4 N% b( }

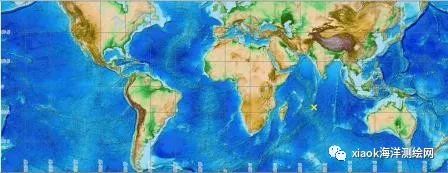

中的办法,生成的效果确实让人惊叹,使我马上想到了NGDC的海底地形效果图是怎么出来的,下图是NGDC的海底数据底图,可以在其上进行范围编辑,然后提取水深数据。

) |$ A# [) R% B

4 F+ k+ x$ c7 ~9 }) d9 a, z. y% W

好看的海底图必须:

% f7 \3 @! {4 L* h2 d& ]

1)必须能看到地形起伏。2)用好的色彩着色。

. x) I" l" Q/ }+ m. B

1、下载了原始数据是这样的:

5 E, _& r7 c8 T- j' U; o9 I9 k1 ?9 }

) H. _2 P/ a- D' {& r4 w& @% I& }

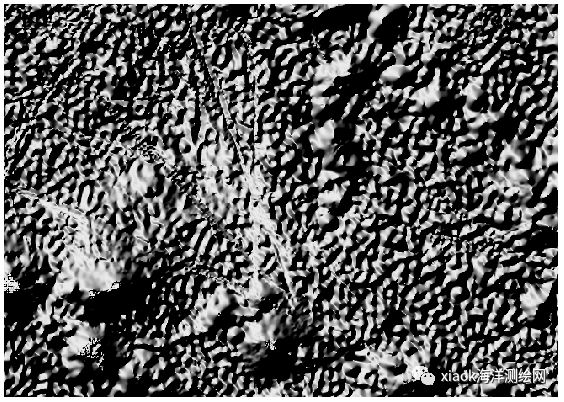

2、Spatial Analyst Tools/Surface/Hillshade,生成晕渲地貌图

# U8 z7 m) k# {; y9 I) f' Z( S/ p

0 x% J' f( T/ R1 y- Q" u! z

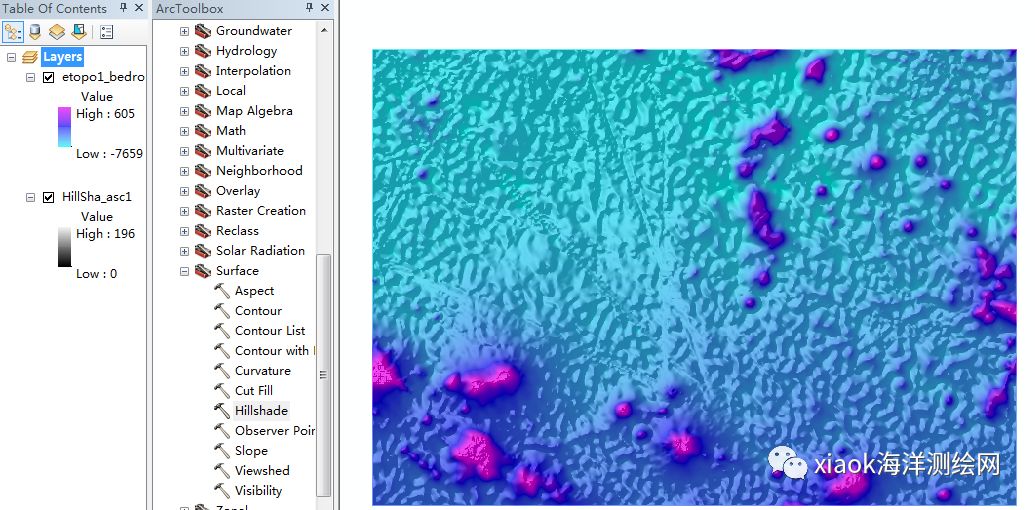

3、将原始图放在晕渲地貌图之上,然后给原始图配色,并设置透明度30%,效果如下

; l8 G W0 i$ v6 R O

1 h* Z7 x- Y* X/ g1 v5 w

相当的赞吧,非常感谢李远祥的分享。

; y* m; R" ^2 ~# H$ ~2 @5 f' y

全球水深下载:

' G: N- r& o5 {7 e

数据来源网站:

, ]9 p1 Z9 V4 i0 U3 Q e5 w

http://www.ngdc.noaa.gov/mgg/global/global.html

% N( l) O! j6 y' F% C0 ]& {

//提取水深格网数据

6 u- @) x" c3 V. W

http://maps.ngdc.noaa.gov/viewers/wcs-client/

' {6 j0 \" a2 J' l% H* e

* Y' y- Y, H: R1 w; q

//下载全球岸线和浏览软件

( I! C5 F; ^' B+ B& v' D

http://www.ngdc.noaa.gov/mgg/shorelines/shorelines.html

7 ~- d/ n" O; s( y/ _+ ~/ r/ h

//岸线数据

" d* N0 i4 F6 V; s

http://www.ngdc.noaa.gov/mgg/shorelines/gshhs.html

2 c0 P* s* S( ?7 }% G- U9 @

//软件

9 D) T7 L# T+ R0 _6 q: Q

http://www.ngdc.noaa.gov/mgg/geodas/geodas.html

; x) C) b8 R# X1 A8 f1 Z( x: b

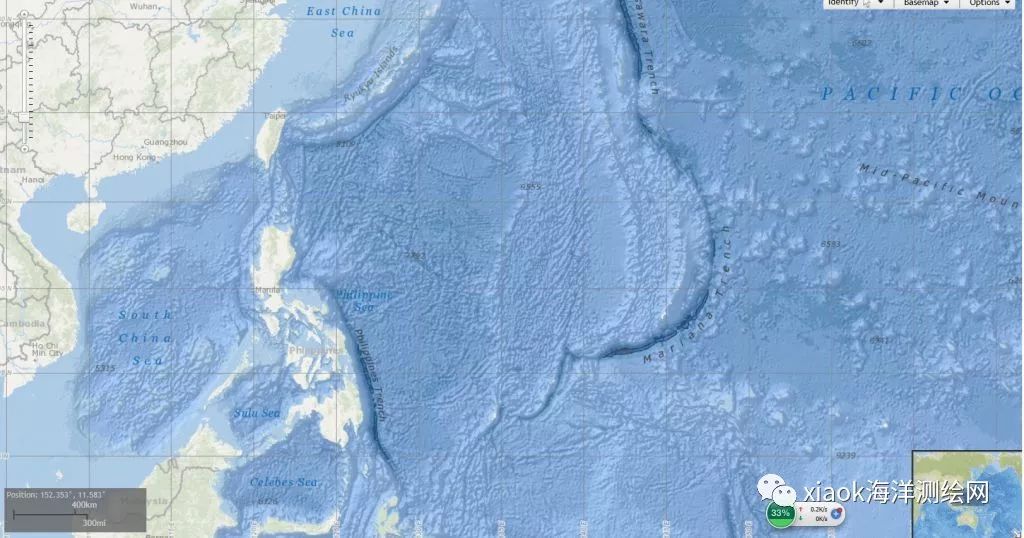

 水深数据下载以后,可以自己生成等深线和作图;但是如果作为项目的背景图,不是很好看,站长推荐下面的网址:

. j1 d3 h8 N5 ?1 _

https://maps.ngdc.noaa.gov/viewers/fishmaps/

- ]7 H9 I$ Q ]4 Y# O. {

: N" z4 ^3 [/ {; O' [5 {2 [5 N

从图中,我们可以看出这个图很漂亮,而且将海底地形的名称也标注出来了。但是,这个底图网址已经无法打开了,因此可以采用上面的方法制作漂亮的海底地形图。
