【油气】2018年度四大海洋油气超级工程-刷新海洋工程装备新记录 - 海洋工程项目

[复制链接]
) m1 }% a! n, p$ d/ _1 y

2018年是海洋油气开发史上最不平凡的一年,历经2014年以来的油价暴跌,几个史诗级大项目还是拨的云开见日明,历经艰辛最终投产~~

( E6 R- _3 U4 ?, x9 l; a" N

世界上最大的半潜式生产平台Ichthys Explorer CPF与2018年7月27日在澳大利亚西北海域投产;

: K3 ?: S K* Z% o& m# E. R, ]6 I

世界上最深的TLP平台Big Foot TLP于2018年11月22日在墨西哥湾投产;

6 i5 w1 \5 ]6 l) `) f, M( Y( B [

世界上最大的SPAR平台——Aasta Hansteen SPAR于2018年12月16日在挪威北海投产;

, N) G5 G r2 J1 h5 A4 X2 \2 s! O3 U

世界上最大的FLNG——Prelude FLNG于2018年12月26日在澳大利亚西北海域投产;

- _ |) d! ]- T' s1 V/ O7 l

另外,世界上最大的FPSO——Egnia FPSO预计在明年年初投产……

$ e5 e% B7 E/ Q; a4 D/ T

超级工程之四——Big Foot油田开发项目

A) N9 G8 O n# }) I! D5 L
, N- G8 p3 x" P2 ^0 J& L

(一)概况

N: h5 {1 T, x/ I6 g+ _

Big Foot油田位于美国墨西哥湾海域 Walker Ridge区域WR 29区块,平均水深1600m,离岸约360km。

2 G0 k* N8 T) K- ?5 c+ ^

作业者Chevron占有60%的权益。

& b* j/ A6 A) }7 e$ S* m1 g

(二)储量

: T( \ b# I% X6 ^+ B( a2 Z

原油2P储量3亿桶;

* e# C) Q4 n6 F& |2 L& i

气田天然气2P储量30亿标准立方米。

+ S* @" C8 p* Z( x

(三)产量

' c) |& o W; i4 H( r

油田原油峰值产量:60 000桶/天

( X5 z! t8 n0 r+ v! I/ y* s2 a. [

平台最大油处理能力:75 000桶/天

8 D, n( _0 j/ g$ Z- E* O

平台注水能力:100 000桶/天

6 W; G- {7 U% B9 R, @9 G1 |; U6 Q

(四)模式

3 L0 s6 E0 C" L" x! y# z+ d. i2 }/ {- W

油田采用“ETLP+干式井口+外输管线”的干式工程模式进行开发。

8 O8 F+ \+ m8 m5 h

油田产出油气经Big Foot TLP平台进行处理,经外输管线进行外输

# R; G' L) f5 @5 X) q

(五)历程

2006年1月,Chevron获得油气发现;1 H2 x' l% w: P8 M* N3 M

2010年12月,项目获批,总投资预计40亿美金,原计划2014年年底投产;

1 r V1 \& K+ J9 R

2012年12月,平台船体部分完成建造;

; q) u& U; L; [# h/ k. ^7 E7 K

2015年3月,平台完成总装和码头调试,湿拖至作业地点;

q( V& w+ A3 R, H% w0 ?3 Z- H

2015年6月,由于张力腿疲劳损伤,平台被拖回,所有的张力腿需要重新加工设计,项目面临长时间推迟;

2018年1月,平台再度被拖至作业海域;% K3 W; T1 ]! {) J6 f1 Z

2018年2月,平台顺利完成张力腿链接;

2018年7月,平台钻机开钻; 1 i( t! R7 L7 z

2018年11月22日,油田正式投产。

; v7 d7 U. ~% C0 ]1 w* _
1 `7 m0 @/ t X! J0 ^

(六)投资

$ e0 Z8 T3 l+ i# [& `1 }

项目原计划投资40亿美金

2 l( W$ R8 T( t, j( F) `: f

项目最终投资预计在50亿美金左右。

. q% ?) k4 L- i/ }

(七)亮点

" k6 y( D$ Q- m' w% n! T, [

本项目是一个远海大型油田项目,项目所用张力腿平台Big Foot TLP是世界上作业水深最深的张立腿平台,平台作业水深1585m,也是世界上第一座作业水深超过1500m的张力腿平台。本项目可能将长期保持传统钢质张力腿的最大作业水深记录。

U5 j5 M0 a, T z ]! D

超级工程之三——Aasta Hansteen气田开发项目

# S0 F+ x4 `3 V! c4 q: g/ Z& t
7 L, u+ R5 ?6 A

(一)概况

, Y9 Q- f( E8 v0 n

Aasta Hansteen 气田位于北海海域 PL218 区块,包括 Luva,Snefrid Nord,Snefrid Sør和 Haklang 气田,平均水深 1270m,离岸 300km。

5 C: b% D. O+ u9 ]) s7 |/ E

作业者Equinor(挪威国家石油公司)占有51%的权益。

(二)储量$ M0 j9 o: ?) {

气田天然气储量约 540 亿标准立方米;

# J% `. s! x! k* s! i% k y- w

凝析油2P储量 64 万方

5 h, [- z. b( l9 T

(三)产量

" c( v$ v/ P t- L! f; ^

天然气峰值产量:2000万标准立方米/天

' W' d- A# _9 ^4 T. M: g7 ^) n

(四)模式

/ m, m8 e) K3 t

气田采用“SPAR+水下生产系统+外输气管+穿梭油轮”的工程模式进行开发。产出原油经水下管汇流经海管立管汇集到Aasta Hansteen SPAR 进行处理,合格原油存储在SPAR柱体内,经穿梭油轮外输,合格天然气经Polarled主干输气管道输送至Nyhamna终端。项目虽然采用 SPAR 平台,并未采用干式井口。

# ~6 ]/ a3 V6 q
7 E# c2 s+ o9 B0 R' L2 I( y* v

(五)历程

1997 年,Luva 气田获得天然气发现,出于技术可行性及经济性考虑未开发; ) L7 V# ]/ z' _

2008 年,发现Snefrid Sør and Haklang 气田,气田开发进入日程;

+ r- V) Y1 Q* I# n# i# l$ Z. _

2013 年1 月,提交Luva, Snefrid Sør 和Haklang 气田开发及施工方案(PDO),计划通过SPAR 平台与7 口水下井口进行开发,总投资预计58 亿美金;

2013 年4 月,油田开发方案及Polarled 主管道方案获挪威能源部批复; 9 j, _0 u! Q5 c1 r% _/ g- @4 L

2015 年10 月,完成Polarled 主干输气管道铺设;

P% {5 @ i! E

2018 年4 月,SPAR 平台湿拖至作业地点。

2 _& v& j$ x- x# o: l

2018年12月16日,气田正式投产。

5 N. k+ ]( a( I$ Y 8 _2 S# u) s3 l1 c: p
$ q8 ?: W2 O: P. f& b% a

(六)投资

项目初始投资预计320亿挪威克朗 , `9 R# V8 U% O* P# {

项目最终投资预计在355亿挪威克朗左右。

5 ?+ x- f' l$ {) r3 C' u

(七)亮点

# G9 P& A3 G: [+ c0 E* n# W9 I

本项目是一个远海中型气田项目,项目所用Aasta Hansteen SPAR是世界上最大的SPAR平台,柱体直径50m,平台作业排水量约14.6万吨。本项目所选用工程模式可为深远海中型气田开发提供重要的参考。

9 x8 |2 K c* {& [

超级工程之二——Ichthys气田开发项目

7 R5 B R% B0 p4 V J- T
. `/ v+ o9 S& Z" ^5 m6 s$ Q0 n

(一)概况

1 s0 q" [2 K' j" a; Z. ~

Ichthys 气田位于澳大利亚西北部海域Browse盆地WA-50-L区块,平均水深260m,离最近海岸线220公里。

9 `5 B2 D" V: q6 ^- J" g3 W

作业者INPEX Corporation占有62.25%的权益。

/ B: Q3 i% f& t

(二)储量

+ Z+ O/ ~' ]& q; M3 J0 G2 r

气田天然气2P储量3600亿标准立方米(是国内LW3-1气田的7倍);

- d" f' i$ o- I6 Y1 o* C6 r

凝析油2P储量5亿桶。

(三)产量 0 n! g4 I3 {4 |' ?

凝析油峰值产量:100 000桶/天

/ E! p6 d. a- _% y2 ]# q. a5 G

天然气峰值产量:4000万标准立方米/天

- Y# E9 C* }" K r( K7 g8 A3 r

LNG年产量:890万吨

6 C* H5 S& Z; ^

LPG年产量:165万吨

9 C0 ?: i7 t7 |: B0 X2 K& D& n4 v2 D

(四)模式

3 K' u- Q. ^% f1 i6 X

气田采用“SEMI+FPSO+水下生产系统+外输气管”的湿式工程模式进行开发。

8 G0 K1 Z& o* }/ c

气田由水下井口开发,经管汇输送到Ichthys Explorer半潜式生产平台(上部设施包括油气分离系统,脱水系统,升压系统,气体外输系统等)进行处理,产出气经外输管线输送到Dawin路上终端,产于液输送至Ichthys Venturer FPSO进行处理,产出凝析油经穿梭油轮外输。

% V! }2 R$ f& Q
) W+ P4 N( R: l1 v) l
9 l$ ^2 `, N2 ]- U8 T0 j x5 w

(五)历程

1998年8月,INPEX通过公开竞标获得区块权益 , [" Y+ }- T" y( u3 @2 Q

2000年3月,三口探井均获得天然气和凝析油发现;

# j: c Z* `9 E5 H+ L3 `! Z

2011年5月,获得政府下发的环境许可;

8 O' N" @. ?2 D; O

2012年1月,通过最终投资决定(FID);

2018年7月,气田生产设施全部投产; ' X! Y+ `9 [) z' b2 c0 t" I2 l5 k

2018年10月1日,Ichthys项目Ichthys Venturer FPSO生产的第一船凝析油装船外输,标志着Ichthys天然气项目完全投产

O! c+ |" L* e0 G [' X
; b( A+ ^4 p- ?& `; t- H. Z9 g

2018年10月17日,Ichthys项目生产的第一船LNG装船外输,标志着Ichthys天然气项目完全投产。产出LNG经Pacific Breeze号LNG运输船(18.2万方)运输到日本。

' q5 d B$ i# F$ s
% C( j# n$ Z4 t+ X; F

(六)投资

% U) z: A& K k) _, H L

2012年,INPEX预计项目总投资340亿美金

2015年,INPEX预计项目总投资达到374亿美金* W0 k \ Y5 {& ^2 o% Y9 P* ?' p

项目最终投资预计在400亿美金左右。

% |5 t2 k8 W; G% @- H* Y

(七)亮点

! h% W9 |: _' h3 P

本项目是一个远海大型气田项目,项目所用半潜式生产平台Ichthys Explorer是世界上最大的钢质半潜式生产平台,平台排水量约15.5万吨;外输气管直径42寸长890公里,用钢70万吨。本项目所选用工程模式可为远海大型气田开发提供重要的参考。

( X6 G) _) G5 w) o- x

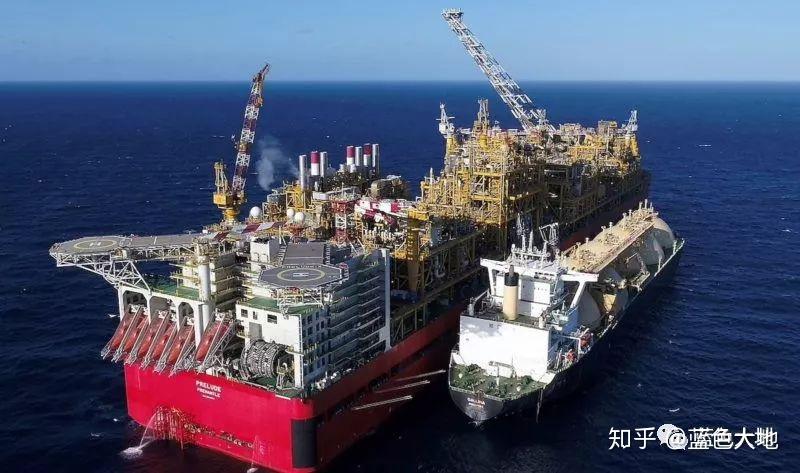

超级工程之一——Prelude FLNG气田开发项目

1 V4 m, {: ^. v9 b% Z# A7 n
( z8 j& O0 y7 M: l {

(一)概况

5 v) ~- [ c2 }

Prelude气田位于位于澳大利亚西北海域Browse盆地WA-371-P和WA-44-L两个区块,平均水深250m,离岸最近200km,离最近的布鲁姆小镇(Broome)达475km,位于达尔文港(Darwin)西部825km。

作业者Shell占有67.5%的权益。 ' i$ K' q8 h) v

(二)储量

# L$ z8 t* ?8 h( |: {

气田预计凝析油2P储量1亿桶(约合1600万方)

7 q& e2 E( m+ j6 |

天然气2P 储量2724bcf(约合770亿标准立方米)

5 V) j8 E; v- H2 R3 c) ~

(三)产量

5 e5 O: y# O% J! a* k

油生产能力 130万吨/年

" u! T" ^5 D8 Q5 u" }

LNG生产能力 360万吨/年

8 k4 S5 ^! f0 d- u! A9 D2 `

LPG生产能力 40万吨/年

3 g" Z9 c! `4 |) G

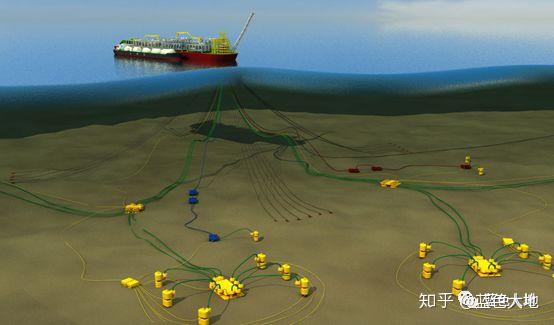

(四)模式

气田采用“FLNG+水下生产系统”的工程模式进行开发。1 O& G- M8 a% `2 g

气田由水下井口开发,经管汇输送到FLNG(上部设施包括油气分离系统,处理系统,液化系统,储藏系统,外输系统等)进行处理,产出LNG及凝析油经穿梭LNG船(LNG-C)和穿梭油轮外输。

# Y O t `/ k: p% t( r C! N+ Z
5 S6 J+ m0 j* Y) d
! i" B) {, w7 o e" i

(五)历程

2006年,Shell获得WA-371-P作业许可; ) g7 g. Q2 I3 e

2006年12月,Shell获得油气发现;

4 n) j" D, \1 ~8 | _

2008年7月,Shell就FLNG发起FEED招标,投标单位包括Samsung-Technip、Daewoo-JGC和Hyundai-Chiyoda三家联合体;

( `8 G# G; r) h) O

2010年11月,项目通过澳大利亚政府环境评价;

2 c2 ^. t+ P9 I

2011年5月,项目通过最终投资决定(FID);

/ D# @. v( A8 z6 B' {' Y" g/ J9 o

2012年,Shell将32.5%的权益卖给CPC、INPEX和KOGAS ;

$ _' s& j3 e- l* d- J3 d% a1 e' `

2017年6月,FLNG船体驶离韩国三星巨济船厂;

) ^0 j1 p: j# X. p( F) m

2018年12月26日,FLNG正式投产。

( [' O/ o# n! X0 b/ x
5 m$ C; g( Q( t" v, y# j

(六)投资

, j; t- [1 Q* K* ]

项目原计划总投资约120亿美金;

7 u* N9 o; c# [8 d% f' q

项目最终投资预计在160亿美金左右。

(七)亮点. f5 [* v- B& O, v% N# o6 L

本项目是一个远海中型气田项目,项目所用Prelude FLNG投资约110亿美金、是世界上最贵的浮式油气生产装备;Prelude FLNG长488m,是世界上最长的浮式油气生产装备;PreludeFLNG重26万吨,满载排水量60万吨,是世界上最大的浮式油气生产装备。

# z* _4 x4 z6 X0 s; e3 o& H

正如其名,本项目是是此类设施的第一次商业尝试,具有很大的示范意义,或许也是预示着人类天然气时代的到来。

- T8 Z2 G, X8 N

小结

, B, a# {+ j* H/ `" t- z( P

春华秋实,四大项目均在2010~2013年通过FID,创新与尝试源于本轮油价下跌前高油价的支撑,无一例外的是每个项目都历经波折,遭遇了投资的增加和项目的延期,可喜的是,每个项目都守得云开见日。创新与尝试,行业边界的开拓需要的不仅仅是勇气,更是源于作业者非凡的实力,实力的取得,总得需要原始积累和扎实的沉淀~

, O4 P- ?+ x4 d6 D& d% U) d/ q 6 e" F9 t) d+ w& q% A7 t. X

今天是2019年的第一天,总结过去的艰辛,至于行业,至于产业,至于自己,用心走好每一步,汲取他人之所长,扎实成长~~

2 c. e5 @" ^ q$ t8 u. y# g' f

“人”为鉴可以知得失,以“项目”为鉴可以知利弊,而做出最优的选择。仅以此分享给从事海洋油气开发的仁人志士,期待国内深水油气的开发稳步向前。

( y4 n/ G/ ^% v# Q" v" m5 F7 U m 2 r% t1 v9 d4 l* p G4 a H+ k

个人观点,只做抛砖引玉,难免偏颇,欢迎大家留言补充。

1 p* D3 @; X% R& @6 _2 E ) f* {8 r' v# N; u9 i+ M

欢迎大家转发、转载,如有需求可以留言开通白名单。

' s. j' B6 s/ I" L$ t

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~END~~~~~~~~~~~~~~~~~~~~~~~~~~~

& [9 K6 R0 ^2 B) b' c* k# r& v) u/ m : j4 I/ l" X. p" c5 H0 h" Q% s

往期亦精彩:

【油气】Turritella FPSO-超深水油气田开发的探路者【油气】Hebron混凝土平台项目——大型海洋平台不是只有钢结构……【装备】首艘改造FLNG在路上——中国企业在LNG装备产业链上多有建树……【油气】Prelude FLNG——世纪工程、谱写海上天然气开发新篇章……【海工】Ichthys Venturer——海上气田开发也用FPSO5 z$ }# { p7 \: i' f) d

【油气】Johan Sverdrup项目——低油价下,海洋油气开发并非没有希望!!

$ E: S& K X) r6 f( u

【油气】Appomattox FPS—近乎与陵水17-2同步的深海半潜生产平台项目【油气】Stampede TLP——已在投产路上,曾经与其同步的”流花TLP平台“路已向他方……【海工】Ichthys Explorer——世界上最大的钢质半潜式生产平台在路上……

( p8 x R9 U2 H" z) d3 J

【视角】Coral FLNG——放下情绪,审视自己,中国制造业路在哪里……

; W7 K' b, @5 Z1 i1 p% |

若喜欢文章,可关注小编微信公众号:蓝色大地 ID:deep_lanland

) r6 I* o$ h$ R0 c
1 K6 {! d7 `7 F* N, H9 C

本文首先发于微信公众号“蓝色大地”,2018年12月22日。
