地籍是指描述土地及附属物的位置、数量、质量以及利用程度等基本情况的资料。地籍测绘的主要目的就是调查和测量土地及其附属物的界限、位置、面积、质量、权限等基本情况,并编制成地籍图。地籍测绘的主要任务有三个方面:土地权属界址点和其他地籍要素平面位置的测定;基本地籍图和宗地图的绘制;面积量汇总和分类统计。

% m% r; B5 c( B8 K' ~) Q) A

传统的地籍测绘方式首先是勘察人员进行野外数据采集,并记录下来,然后再利用平板仪,采用极坐标的方法绘制地籍图。传统方法不仅费时费力,而且准确性不高,显然是不能满足现在地籍管理工作的需求。随着科技的不断的进步,地籍测图绘图的方法将向着现代化、自动化的方向不断发展。数字化地籍制图可以克服很多传统地籍测图的弊端,主要体现在以下几个方面:

( f6 B* y1 P1 u" T' R( n" Q7 Q$ g

1、自动化程度高,数字化地籍制图的数据收集是通过全站仪来实现的,可以直接传输给电脑,完成处理和绘图工作;

9 X# C/ ]5 r& k7 k Y4 l) e( N! T7 i

2、准确性好,数字化地籍测量的精度受界址点的数据采集精度的影响,其他工作的误差对其精确度影响并不大,所以大大提高了地籍测绘工作的准确度;

& A& e7 H# L) ]8 ~" H2 T0 J& |

3、整体性强,测区整体控制网一旦完成,就可以对测区的所有位置进行实测或分组作业,其测试成果的可靠性很高。

0 Q6 y, r1 u2 X

CASS软件在地籍测绘中的应用

* y: `9 z1 p: S, B8 M' B7 Z) t

作业流程图

$ r- d+ E! v4 ?- t* U

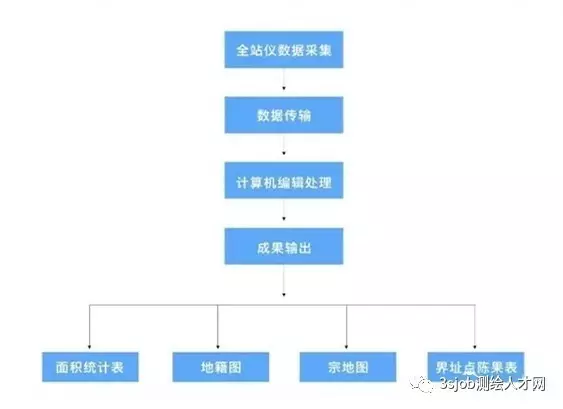

数字化地籍测绘的作业方法有很多种,但目前采用最为广泛的方式有两种,一是先进行权属调查,在测绘地形图,第二种方法是先测绘地形图,然后在进行权属调查,最后将调查的权属信息加入到地形图中,具体的过程如下图:

3 j# |" D, d o5 u- Q: L! J+ b

! ]1 ^& ^1 T$ [& _& G7 f: G4 Z& A

CASS软件的应用分析

- y( e+ g' G, g9 W6 m. w4 N. P9 G

数据的采集

% t0 I8 \" q$ j+ Y

1、在测试区域控制量的基础上,充分利用基本控制点,利用全站仪直接采集地形地貌,建筑物、界址点的位置信息和高度,然后将所收集到的数据传送到计算机中。

# b" z8 Y4 R2 h1 b , _& C& ~& V. o& j

2、在CASS软件的使用过程中,第一步要规定地图的比例尺的大小,在绘图处理菜单栏里点击“改变当前地形图比例尺”,然后输入所需要的比例尺大小即可。

* m2 X9 C4 }! u' N+ D 2 a F/ A* \. {

3、在桌面上找到“读取全站仪数据”选项,并且单击,桌面会弹出“全站仪内存数据转换”的对话框,在对话框内将仪器的型号选择到外业使用所需求的类型。然后在进行保存。

- g- z" j5 a! b M& _- \ " F) W2 k& r% O! X7 ?5 k

4、编辑人员根据具体需求进行编辑成图。

" g+ ?2 n8 \9 C3 M( U3 [) G

绘制地籍图

$ W' Q6 n; ?5 M0 l3 _

1、在完成地形图的绘制工作后,根据野外调查人员的调查数据,权利人的现场指界,在确保权属界限准确无误后,方可开始权属调查的草图绘制,编辑人员在以此为基础进行地籍图的绘制。

5 H0 T: a- t" D5 C( I+ ~

2、在地籍菜单下点击“绘制权属线”,然后桌面会出现对话框,按照对话框内的要求输入属性,点击确定。系统就会将宗地号、地类号、权利人等信息输入到权限界线里,从而形成一个封闭的宗地。

8 _1 {% |; d, `

3、行政区、街道办、街坊、宗地,权限界线以街坊为基本单位进行,权属界绘好以后,标注界址点。

( p0 `- {5 r M& ~1 ]

4、如果遇到界址点名排列混乱时,可以点击“重排界址点”功能,可以使街坊内的界址点重新排序,如果点击“注记界址点名”,则软件会自动注记排序后的界址点。

- a- O6 e+ K# `

生成宗地草图

6 T% y& S! _. v, j" j0 o, P! ~

一般有两种方式可以达到这个目的,一种是批量生成,一种方式是单块宗地生成。

- s7 r8 h6 O! i0 j7 l7 ?

1、批量生产:在地籍菜单下点击“绘制宗地图框”,选择适合的纸张,然后点击批量处理,同时用鼠标在屏幕上选择界址线,这样就可以完成多幅宗地图的制作。但是由于这种方法做出的宗地图的比例尺比较乱,大小不一,给使用者造成很多麻烦,所以一般情况下我们不采取这种制图方式。

* M8 S$ _" V# ` _' Z3 g

2、一般情况下,我们都是采取单块宗地生成的方式来制作宗地图,这种方法需要先完成图框的设置,如标准的A4纸按照1:1000出图,剩下的页边距应该是多少,其他纸张以此类推,然后在做全面的比较,最后根据实际情况选择合适的比例尺。点击“地籍参数设置”,在“宗地图比例尺分母倍数”栏输入“100”,在宗图形选择的对话框中选择“不满幅”,再选中界址线出现“宗地图参数设置”界面,选择“保存到文件”,点击确定。

& D& x7 t6 \5 p' u0 |" H

面积汇总

! A$ b& b5 O) q) F1 o9 q

在完成宗地图的绘制后,还要寻找权属界线的拐点,然后绘制成一个封闭的街坊线。我们所说的街坊面积就是指在这个街坊内所有的内宗地面积的和,想要两者之间不存在误差,就要先运行CASS软件下的一个小模块“图斑线查错”,找到重叠的,交叉的的图斑线,进行删除修改,保证各图斑之间只有一条边界线,达到各图斑面积之和等于街坊总面积,在点击“城镇土地分类面积汇总表”,选中街坊生成面积汇总表。

, T& v4 p/ l$ X" p2 f. O% g

地籍图分幅

1 S% \, l3 @* O

经过检查,各环节都不存在误差,并且地籍图也已经绘制完成,就可以按照图幅比例,将地籍图打印出来。如果打印的是地形图,还可以使用CAS S7.1软件提供的各种分幅标准进行分幅打印。但是要注意的是,分幅之前要对图框进行设置,其具体步骤是,选择文件菜单下的“CASS”参数设置,在“图框”设置中,将单位名称、成图日期、绘图员等信息输入,然后在“绘图处理”下进行“批量分幅”或“标准图幅”的选择,在输入分幅地籍图图名保存,即生成标准地籍分幅图。

1 p4 ~4 G f5 W

CASS软件使用的一些技巧

; P3 q+ `3 \* o, S3 N. M) w

重复图元:有时将图画好之后,发现很多字线都是重复的,虽然打印出来时看不出来,但是会影响图纸的尺寸,或者导致系统奔溃,在CASS软件中,就有工具可以将重复的线、字删除。

/ P! Q( N# g! H- |

后期处理:很多人会选择在CAD中画图,但是将画好的图加载到CASS软件中发现不能进行一些修改,因为CASS是根据编码进行工作的,如果你的图纸没有属性,就不可以在CASS软件中进行一些特殊的处理。可以利用南方CASS软件的工具-地物编辑进行图形属性转换。这样就可以分出很多图层,又可以使没有属性的图纸带上属性。

D6 p. j9 v, ]: x# F9 } N

测站改正:测图的工作人员常常会遇到在测图过程中,发现自己的原始坐标搞错了,如果将整个图进行平移,要进行很多数据的处理,既费时费力,还容易出错。其实CASS下面就有一个测站改错,可以直接处理这个问题,而且省时省力,正确性也高。
