[SMS] CST岸线文件的制作

大家好！第14期，使用MATLAB来生成CST岸线文件。

这一期是对过去第二期内容的补充。在第二期中，我介绍了如何从GSHHG岸线数据中导出研究海域的岸线数据，并生成SMS可识别的cst文件。中间的几个细节和方法，当时由于篇幅和时间所限，没有展开讨论。许多朋友看完以后到后台问我这个问题。因此，我将在这期针对这些细节具体说明，以便大家可以用这个方法顺利将岸线导入SMS。

如果还没有看过第二期的朋友，可以先去浏览第二期，以便更好的理解接下来的内容。

[SMS]获取gshhs岸线数据

首先，从GSHHS官网上下载岸线数据：

http://www.soest.hawaii.edu/wessel/gshhg/

目前最新版本是2.3.7。官网为我们提供了nc、shape和binary三种格式。我是使用MATLAB处理的数据，MATLAB中提供了gshhs的命令来读取binary格式的数据，因此我选择下载该格式。下载完成后，以下五个文件就是我们所需要的岸线文件：

gshhs_c.b

gshhs_l.b

gshhs_i.b

gshhs_h.b

gshhs_f.b

文件名中的不同字母代表不同分辨率，依次是

crude(c)

low(l)

intermediate(i)

high(h)

full(f)

数据准备好后，我们就可以开始处理数据了。整个处理过程分为两步，程序在文末给出，感兴趣的朋友可以尝试一下。

第一步是将我们下载的binary格式文件中的经纬度信息提取出来并写入mat文件。在原始binary文件中，有许多信息是我们不需要的，比如面积、数据类型、数据来源等，这些信息增大了我们在处理岸线时花费的时间，因此，最好在开始时就删掉它们，只把我们最关心的经纬度信息保存到mat文件。此步程序为convert_gshhs_b2mat.m，输入变量为原始binary文件路径和输出mat路径。

第二步，读取mat文件，根据设定的经纬度信息，筛选出在此区域内的岸线，并保存成cst格式。这一步的主要运算是各个多边形岛屿的区别和连接处理，以及存储成cst格式。此步程序为gen_coastline_cst.m，输入变量是上一步mat文件路径、输出cst文件路径、经纬度范围和最大岛屿数目。

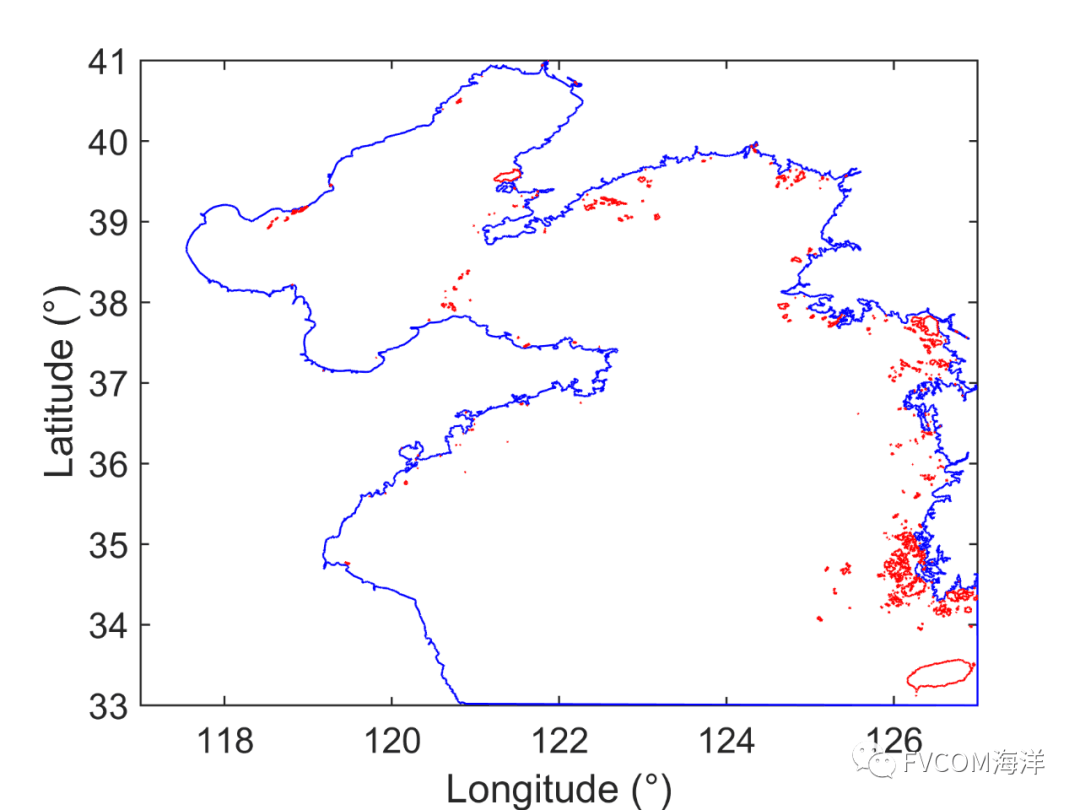

最后的结果如下图。图中，蓝色的线为陆地岸线，一般情况下，这条线最长；红色的线为其他的岛屿岸线，在分辨率较低或者岛屿较小时，某些岛屿可能会被简化为三角形，这时，可以考虑选择更高的分辨率或者在SMS中把这个岛屿删除（如果不重要的话）。

以上两个代码可从该link下载：

https://share.weiyun.com/5wJVmAHW

Reference:

GSHHS Dataset (www.52ocean.cn)

构建三角形网格是多数人学习FVCOM的第一步，而导入岸线数据又是使用SMS建立网格的最开始工作。希望本期内容能够帮到对FVCOM感兴趣、或刚刚接触FVCOM的朋友。好的开始是成功的一半~
