鉴于很多客户在使用我司设备时经常遇到一些共性问题,现特进行总结归纳,并给出相应的建议,便于各位老师、专家更好的使用设备。
上一篇文章中对小威龙系列设备进行了总结,这篇文章主要针对蛟龙系列设备进行相关问题的归纳,其他系列的设备在后续的文章中会逐步推出。
: L5 ^4 a4 E4 b7 a! D, K0 H* H# Z+ ^* N! |( {+ z
写在前面叨叨几句关于蛟龙系列产品的肺腑之言。坦白讲,我们的蛟龙系列产品集合了阔龙(平均测流)、浪龙(实时波浪+平均测流)产品的所有功能,同时新增的声学宽带观测技术可支持16hz的高频测流(burst)功能,可满足大部分湍流观测需求。所以,在应用方面,蛟龙可适用绝大多数野外观测项目,包括平均流(大小潮),湍流,波浪,海冰,潮汐观测,生物探测等。与此同时,蛟龙系列的产品是按需购买功能,后期还可购买其他观测功能,拓展性极强。蛟龙系列产品刚使用时会有一些功能很难理解,但熟悉之后就会发现其交互性、拓展性和操作性非常具有人性化。现在对蛟龙系列产品的功能做出简单的介绍和分类,以便各位老师、专家了解。% i8 p) j% B& U' }. L. p
  • 平均流观测- C' j1 O: F$ s4 X7 \# e& G; O! I, N7 N

    ( c7 C5 g) w! ^0 h! K% _/ C
蛟龙系列所有产品均可进行平均流观测,剖面范围最大可达1000米(Signature 55)。
/ U& p- i/ L' n: T9 E- ^1 M
+ O; g7 U/ E! `* |/ s6 `/ ~
  • 湍流观测(Burst功能); u5 f, m6 a% A% Z& ?

    " B6 |+ n' F% N6 i( n6 Z8 G! y
Signature1000/500:均可进行高频采样的湍流观测,其中Signature1000最大可达16hz、Signature500为8hz采样频率,流速精度可在线评估,有助于提高观测质量。详细参数可参见下表。
频率
剖面范围
层厚
最大层数
最大采样率
流速精度
55KHz
1000m(55k)600m(75k)
5-20m
200
1Hz
0.1cm/s
100KHz
400m
3-15m
200
1Hz
0.1cm/s
250KHz
200m
1-8m
200
3Hz
0.1cm/s
500KHz
60m(burst)70m(average)
0.5-4m
256(burst)200(average)
8Hz(4Hz with 5 beams)
0.1cm/s
1MHz
25m(burst)30m(average)
0.2-2m
256(burst)200(average)
16Hz(8Hz with 5 beams)
0.1cm/s
  • 波浪观测
    ! J, ^& o' J/ e, l6 q9 l! r* B! K
Signature1000/500/250 均可进行波浪观测,通过Nortek独创的AST(声学表面跟踪技术,同浪龙相同)可实现波高、周期、波向、能量谱等波浪参数的观测,其中AST采样频率最大可达8Hz。同时可附加Prolog功能实现波浪参数的实时传输。
  • 海冰观测
    6 N9 }+ x- _2 f; C
    0 o( e% T/ O! g) ], H
Signature500/250均可进行海冰观测,包括冰层厚度、速度和方向等参数。
  • HR高分辨率观测2 p0 n) Y; \5 Q' L( U8 T1 J& a

    1 K$ L1 E* N4 H+ N
Signature1000可进行第五波束(垂直波束)的高分辨率垂向流观测,最小层厚为2厘米,最大剖面范围为8米,其中剖面范围*流速范围<3.0m2/s。
; z$ _5 c' {! w6 x$ d, D$ I6 v
  • 生物回声探测- n& m9 e0 P! c( n& E( P, |

    : l2 L( k8 N, n/ s* L- z
    3 M2 e6 s9 z3 q0 y  R
Signature500/100可进行生物回声探测。中心波束作为生物回声探测器,获取高精度生物量测量值。
  • AHRS选项
    $ Q2 q5 g  N/ ]. e
    4 r4 p( U" Z+ F: e5 s* W

+ L! k1 d7 }6 n. d8 i/ d7 a蛟龙系列所有产品均可选配AHRS三轴加速度计,可高精度测量设备的自身运动。应用于锚系或潜标系统中,可有效提高流速测量精度。
  • AD2CP并行模式2 n/ j. q7 L7 f2 p" w4 K

    # t: z# S* ^3 G& S6 Q. l2 ]8 y: x# m

: z( q( F2 ^" P4 H+ B; X蛟龙系列独创的并行模式有两层含义,其一为布放工作时可选不同的工作方式共同运行,工作原理如下图所示:
其二为同一设备可使用两种不同的声学频率工作,如signature55,可选75k与55k两种频率共同工作(分别对应600m细分层(fine)和1000m(coarse)大分层),原理如下所示:
详细的说明和使用方式在后续的操作说明中有近一步介绍。
+ a0 {! h6 y9 C2 w: j& u. G# k/ ?: f2 [, P+ R$ v0 ^$ _; F
8 r' T/ V- A& D& ]$ X: e
* T8 W! w+ o6 D, N/ E
使用说明$ k# _$ r! ?, D# S: r1 w
, S- {" B/ K% y+ M. N. y1 p4 M( r
  • 设备与电脑进行通讯
    # }5 O: e* H( o0 q7 I+ S/ V$ B# q1 r' M. }
通过使用专用的网络处理器实现了网络连接,并且需要连接外部电源电缆。需要注意的是网络电缆通电,同时也驱动其他电子器件工作了。1)将测试电缆连接到仪器且接通外部供电电缆。LED 灯会变亮。2)可以直接连接到网络接口或者通过路由器连接。3)如果使用的电脑网络接口有状态灯,通过观察网络接口处的绿灯确保连接正常。如果状态灯没有亮,可以参照Troubleshoot 手册。
配电分布。通过网口电缆连接仪器时,需要电缆供电。所有处理器系统都需要供电,如果通过串口或者外部电缆供电,网络处理器不能工作5 E; M& C& I+ K2 K! ?/ y2 F0 t
  • 网络连接
    3 q' X# e' P% d+ i
    2 |5 D7 X( O, h/ q
使用网络接口是一定要使用外部供电。确保电缆正确的连接到网络接口。如果仪器上的LED,PC网络口或者路由器灯在正常模式下不亮,参照先前部分或者Troubleshoot 手册。1)在电脑任务栏通知区域查看网络连接状态。截图显示的即是建立的本地连接。(IP 地址为自动获取,即DHCP方式)
2)打开配置软件,点击Connect后运行查找IP地址。这将会产生一个Windows窗口,里面列举出所有在局域网上的仪器。可能会花几分钟的时间去查找新连接的仪器。这是由于IP地址的分配需要一定的时间(Appendix中有更为详细的信息)。如果仪器没有在列表中显示,等待大于90秒钟时间或者再次点击Discover。电脑与仪器建立连接后,会在列表中以白色背景出现。如果仪器在列表中以红色背景出现,将不能通信。3)选择与仪器相同的序列号并点击Connect。多个仪器同时出现时,为了区分仪器,可以给每一个仪器分配一个合适的昵称。
  z" N& C' m  e" w
  • 串口连接(串口连接只能进行命令控制,并且需串口线单独供电)
    ; D6 K2 n$ m4 }: _) M0 z
    6 C' f$ h' P! _3 H6 Z

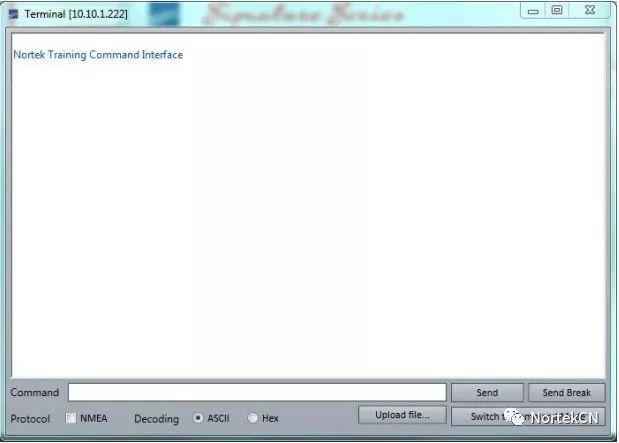

打开配置软件,勾选Serial port 选择相应的串口和波特率,串口信息可通过设备管理器查看,波特率一般默认为9600。通过串口连接之后进入命令窗口,如下图所示。具体的命令可参考蛟龙系列的集成手册。可点击“send break”来检测连接是否正常。正常会返回设备信息字符串:(蛟龙系列集成手册链接:https://pan.baidu.com/s/1M-Q0kc038uqJSiqK3D8-OQ   提取码:oi4a). j! r, e- i0 u: f
, \4 @- f, B2 `% w) m$ P- G
Signature55 - NORTEK AS.
Version 2156 (Sep 19 2014 12:19:16)
COMMAND MODE
OK

9 E  O; b, |; Z: g6 ]$ D6 j% E
' n' S1 ?- m/ Z) Z( u$ d/ x. _6 g5 D+ c- K
  • 设置向导3 R; U% P/ V1 n5 [: v

    $ a5 C- \, J. `* Q2 x/ w5 U' Z& @) j0 G; W' |
蛟龙系列产品的设置方式请参考该文件,蛟龙操作手册链接:https://pan.baidu.com/s/1A3bptsmrEAWjklhbtaertg     提取码:u7iq
8 G  s5 j8 [6 p8 A$ H( a( W8 Q( d) e
% O" {# g( J+ i
                ' _5 L- L- z& I/ A2 p, z" I* _
