地球上海洋总面积约为3.6亿平方公里，约占地球表面积的70.8%，且大部分区域都属于深海，使用ROV进行深海探索具有重要意义。ROV根据配置方式的不同，可分为有中继器、压载器与装浮球3种模式；根据作业能力，可分为观测型和作业型。其中，作业型ROV主要用于近海底观察、资源开发、深海科考等。
本文对作业型ROV的国内外发展现状、系统组成和应用进行了详细梳理，并对ROV通信技术、电力传输技术、探测和识别技术、标准化和模块化设计、可靠性设计和工作模式创新进行展望。
% N3 E7 W# E& G0 }
作业型ROV国内外发展现状 ⒈国外发展现状 国外对ROV的研究起步早且技术成熟，国外发展现状如表1所示。 表1 国外主要海洋调查机构拥有的ROV及其基本配置情况 | | | | | | | | | | | | | | | | | 1只主从式七功能机械手：Maestro；1只开关式五功能机械手：Sherpa | 2只七功能机械手：SchilingOrion，KraftPredatorⅡ | 1只七功能机械手：Kodiak；1只五功能机械手：Magnum | | | 3个摄像机，5个照相机；可移动采样篮，岩心钻取器等 | | |
* y1 @$ r9 l F( [. a⒉国内发展现状 国内ROV的研究工作起步较晚且技术相对落后，国内发展现状如表2所示。 表2 国内主要海洋调查机构拥有的ROV及其基本配置情况 | | | | | | | | | | | | | | | | | | 2个高清摄像机，4个普清摄像机；振动取样器、采样篮、小钻机等 | |
总体上，国内具有ROV总体制造和集成能力，下潜深度可达到国际同等水平，与国外的主要差距在于一些关键零部件和关键技术被垄断，不能实现技术的产业化。
+ B0 S6 q$ \ ~9 d
作业型ROV系统组成 目前，几乎所有水下检测和维护作业都需要通过水面支持船（作业母船）、ROV系统和经验丰富的ROV领航员来完成。水面支持船是水面支撑系统，承担ROV的长途运输、动力支持、布放回收及水面控制等任务，且必须具备动力定位功能，保持在水面的位置。 ROV系统包括水上、水下2个部分：水上部分由控制单元和布放回收系统（LARS）组成；水下部分由中继器（TMS）和ROV本体组成，作业型ROV系统组成如图1所示。

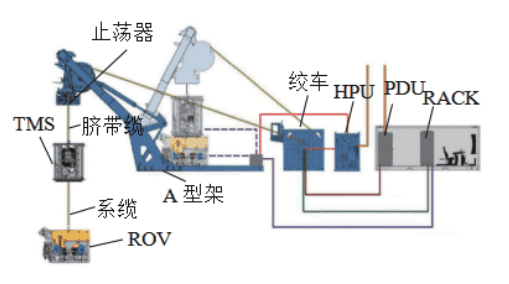

图1 ROV系统组成 ⒈水面控制单元 水面控制单元包括配电柜、控制系统、操控台、显示器等。水面控制单元进行电力和通讯的控制和分配，通过脐带缆与ROV进行电力输送和通信连接。 由于无线技术的限制，通信一般通过脐带缆进行，使用脐带缆供电/通讯可以不受电量和数据处理能力的限制。ROV光纤通信示意图如图2所示。

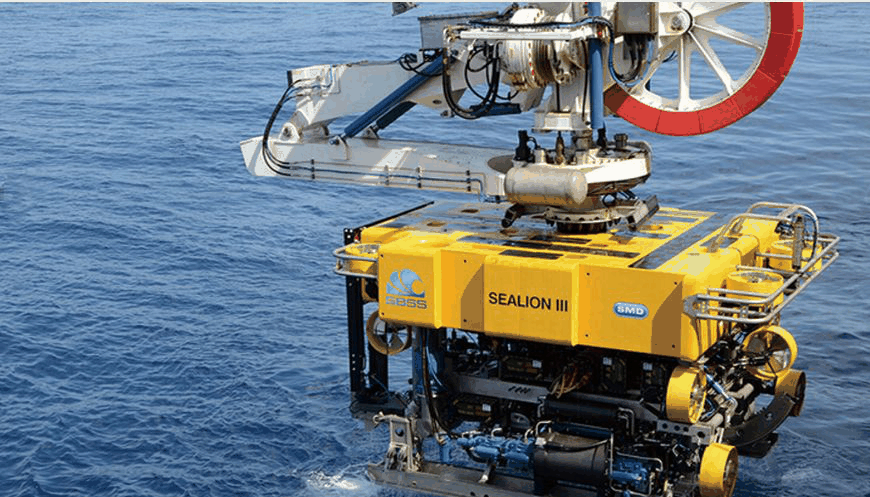

图2 ROV光纤通信示意图 ⒉布放回收系统 LARS由脐带缆、绞车、排缆器、A型架、HPU等组成。LARS可布置在母船舷侧或船尾。ROV标准作业流程：①准备，②布放，③下潜，④作业，⑤上浮，⑥回收，⑦维护。ROV布放、作业、回收示意图如图3所示。
图3 ROV示意图 脐带缆用于ROV的电力传送和信息通信，通常由数根电缆、光纤、聚合物保护套、填充物在成缆机上螺旋成形。根据作业海深和工况的不同，有时需对脐带缆进行铠装，以提高其抗拉强度，防止其在恶劣工况下被拉断。同时，脐带缆绞车需具备升沉补偿功能，以保证脐带缆处于恒张力状态。脐带缆参数和结构示意图如表3和图4所示。 表3 4500mROV脐带缆（Nexans）参数

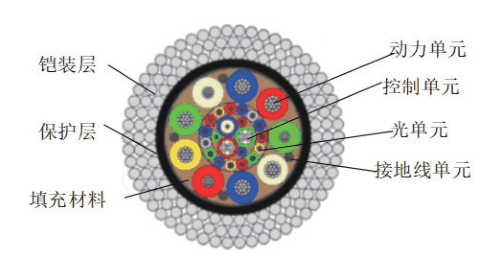

图4 脐带缆结构示意图 ⒊中继器管理系统 TMS主要由中性缆绞车、对接机构以及框架等组成。TMS通过脐带缆与A型架、绞车相连，直接由主缆收放，与ROV本体之间通过中性浮力系缆连接。TMS隔离了作业母船升沉、纵倾、横摇的影响，同时也消除了系缆对ROV的拖曳影响，保证了ROV运动的平稳性、灵活性。常见的TMS有机库式和顶帽式2种，顶帽式承载能力和储缆能力更强，储缆长度可达数千米，ROV作业半径更大，通常被用于深海作业型ROV。 ⒋ROV本体 ROV本体包括框架、浮力材料、控制系统、动力与推进系统、导航定位系统、通信系统、摄像及照明系统、载荷系统等。“海马”号的基本构成如图5所示。

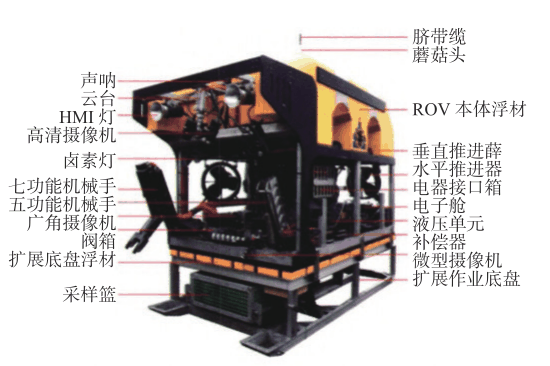

图5 “海马”号的基本构成 ⑴ROV框架和浮力材料 ROV大多采用开架式结构，可提高整机稳定性，同时便于安装和携带各类传感器和设备。浮力材料是使用密度低于水的材料制成的浮力块，同时能够承受深海作业时的水压。ROV下潜时，采用浮力块加压载块结合的方式，提高整机的有效载荷，为ROV节省动力。 ⑵水下控制系统 水下耐压电子舱是ROV的核心部件，内置水下光端机，为其他部件进行电力分配和数据通信，并与水面控制单元保持实时的信号传输。 ⑶动力与推进系统 推进器的配置决定着运动控制，影响推进器配置选型的主要因素包括机器人的主尺度、推进分配功率、推力需求、自由度和有效荷载等。为了实现更精准高效的六自由度控制，可以按照一定的角度安装推进器，实现矢量推进。 作业型ROV一般为液压系统，ROV下潜深度越大，所承受的海水压力就越大，高压易导致阀箱、灯箱等箱体被压坏，因此需要液压补偿以平衡外部海水压力。 ⑷导航定位系统 水下机器人在水下实现精准定位、自主导航，需要位置、速度和姿态3种测量单元。位置测量单元可以由GPS、超短基线定位（USBL）系统等设备构成；速度测量单元目前最有效的手段就是声学多普勒速度仪（DVL）；姿态测量单元通常是通过惯性导航系统（INS）测量计算得到的。 ROV的导航定位系统通常由GPS，USBL，DVL，INS，罗盘（舰首、倾角传感器）、深度计和高度计等传感器组成，可实现定高、定深、定向，拥有良好的原位保持能力。 ⑸通信系统 ROV通信一般使用脐带缆，传输介质是金属导体或光纤。光纤传输不受交流电感应噪声的影响，传输距离远、带宽大，光纤技术已经成为作业型ROV领域的行业标准配置。 网络和通信离不开通信协议，每个协议都为系统间的数据交换提供了一套规则。ROV行业使用的3种常见通信协议的比较如表4所示。 表4 ROV行业使用的3种常见通信协议的比较 可知，每种通信方式都有其优缺点，在实际选择过程中，需充分利用不同通信方式的特点以满足实际需求，同时也要考虑匹配设备和传感器通信接口。 ⑹摄像及照明系统 摄像及照明系统包括声呐、水下灯（HIM灯、LED灯等）、高清摄像机及高清照相机等。声呐用来对海底地形地貌和ROV周边环境进行成像和勘测，并防止ROV与水下障碍物发生碰撞。高清摄像机及高清照相机用于近海底观察，获取高清视频和图片，由于自然光无法到达深海，水下黑暗和高压环境对水下灯、高清摄像机及高清照相机提出较高要求。 ⑺载荷系统 载荷系统包括作业工具和搭载设备。根据不同的作业任务，可选配不同的作业工具，如多功能机械手、取样器及割缆器等。ROV作为科研搭载平台，可搭载多波束系统，浅层剖面仪、CTD传感器，海流计等设备和传感器用于水下观测。
! x: g1 d- N6 F4 S( z2 ` |, q c作业型ROV的应用 ROV的应用实质是进行水下探测和作业的载体平台。如图6所示，ROV可深入海底观测生物的多样性和分布，也可使用机械手及挂载工具进行作业和取样等。
d" N, B9 H* X3 S" K' C作业型ROV发展展望 ⒈通信技术 ROV使用多个高清摄像机和高清照相机，搭载和控制各类传感器设备以及进行远程操作时，数据吞吐量和带宽对于ROV是很重要的。 通信网络和卫星技术的发展，使得无人船和远程陆基操作成为可能，如图7所示。在陆地上对水下设备建立远程控制中心，可以实时对全球范围内、数千米海深的ROV进行远程控制，数据获取和后处理。同时可以让海上施工更加高效安全，而且能第一时间进行海底干预。
图6 远程陆基操作 未来将通过多种通信方式相结合，提高通信能力，大力发展能够摆脱水面支持的自主或半自主工作级水下机器人技术，创新工作模式，降低运营成本和安全风险，减少用工量是未来的发展方向之一。 ⒉电力传输技术 随着电气系统和电池技术的不断进步，电动ROV（E-ROV）应运而生。E-ROV可以进行更复杂、更精确的自主操作，甚至常驻海底。ROV是液压和电力推进系统之间的平衡，未来将继续减少对液压系统的依赖。ROV目前是脐带缆供电的，但也可以连接到海底电源（海底电缆），理论上可以无限续航。 全海深、长距离动力（电力）传输，海底高效能源动力供应，铺设海底电缆和基站，建设海底城市是未来的发展愿景。通信网络、无线技术和电力传输技术的发展将为ROV常驻、自主和远程操作开辟一条全新的道路。 ⒊探测和识别技术 目前水下目标探测与识别主要分为声学、光学2种方式。发展机器视觉识别技术，如基于机器视觉识别原理的水下对接技术，实时数据处理和海底成像（仿真模拟器，3D成像，VR，AR技术等）是一个重要领域。另外，丰富海底地形地貌图库和海洋生物资源库也是亟需和必要的。 ⒋标准化和模块化设计 目前，ROV各子系统定制化程度明显，不具备通用性和互换性，这就要求ROV在设计之初就需充分考虑模块化、扩展性和挂载能力。标准化可从机械、液压、电气、软件等方面着手，提倡标准接口和标准数据格式。在设计和制造过程中分模块进行总体布局和优化设计。为提高深海作业型ROV的作业性能、通用性以及协作能力，水下机器人标准化和模块化设计是未来的发展方向之一。 ⒌可靠性设计 可靠性设计是深海作业型ROV安全作业和顺利回收的重要保障，包括机械结构、水下耐压密封等硬件方面，也涉及故障检测、容错控制等系统控制方面。基于解析模型、信号处理的故障检测方法，异步信息融合技术和容错滤波技术仍是深海作业型ROV可靠性设计方向之一。 6 t) E" c+ C% M. K( k: W8 v2 {
结语 深海作业型ROV是人类探索和开发海洋的重要载体，安全、稳定、高效和可靠的作业性能始终是深海作业型ROV的研究方向。随着ROV通信技术、电力传输技术、探测和识别技术、标准化和模块化设计、可靠性设计的发展，摆脱水面支持，创新工作模式，降低生产和运营维护成本，增加水下作业窗口期，减少用工量，ROV在未来进行自主、远程操作和海底常驻完全必要和可行。 9 z5 r8 `) t' d- `+ Y1 W& S; g
|
