背景

$ M( ]# J: d- ^/ L8 j" D. f- j

Application Background

' J) x8 `) M. z ?$ o

随着社会的发展进步,水文工作的重要性日益凸显。水文流量测验各种数据的获取对于水资源调度、防汛等工作至关重要。传统的河流流量测量方法主要包括流速仪法、浮标法等,人工船测、桥测、缆道测量和涉水测量等手段也常被使用。尽管这些方法原理简单明了,但费工费时,效率低下。因此,传统的测流方法已无法满足信息化时代对流量测量的需求。

9 B2 u( _# X S, {5 B, R/ O0 \

无人船搭载ADCP走航式测流应运而生它具有精度高、测验时间短、分辨率高、资料完善、信息量大等特点,可满足河宽较大、泥沙等多因素影响较大的水文测量需要。这种方式的应用对于水文现代化和信息化具有重大意义,也将成为水利系统现代化建设的发展趋势

% ]( x8 c4 @1 y6 l

小科普-ADCP

' M7 K0 g0 J' s" H/ \" F

声学多普勒流速剖面仪(简称:ADCP)是一种融合水声物理、水声换能器设计、电子技术和信号处理等多学科而研制的测速声纳设备,利用声波的散射和回波延时来确定流速和方向。

0 _, ^1 L g1 @ C% \0 s

合众思壮UB115搭载ADCP系统组成

/ n8 u# K$ [: t7 f* g8 ?- h

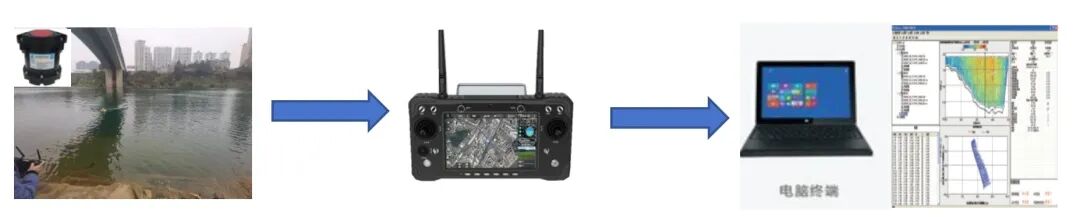

▲无人船搭载ADCP系统组成

" r+ ?' f; L2 \1 z6 I# J

合众思壮UB115无人船采用M体船型设计,船体小,重量轻,便于搬运携带。其任务载荷系统采用模块化设计,核心部件及搭载设备可灵活更换,使其在野外复杂水域中具有极强的适应性。可搭载多款ADCP进行走航测量,并能够外接罗经、北斗/GNSS和无线电台等多种设备,能直接测出断面的流速剖面,不扰动流场,测验历时短,测速范围大。ADCP分别记录下底跟踪速度断面水流速度信息,用测流软件可以分析得到水流速度及流速在整个断面的分布情况,进而计算出整个断面的流量

$ h. R0 K- x) w& s( m5 n

项目应用

7 V- b, Y4 O4 F3 u- }2 |

Project Application

. N+ @: G( q D6 M

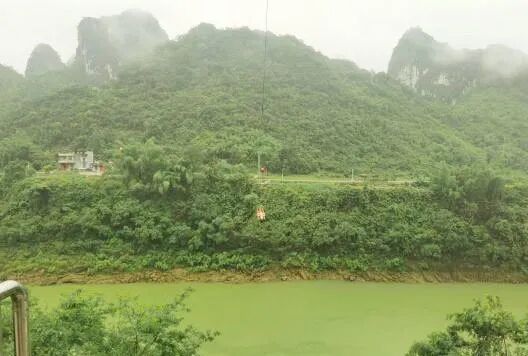

项目地点:广西壮族自治区某水文站

% J; f5 D0 g m X( G, p

项目设备:合众思壮UB115无人船+ADCP

- n; L: e* P k8 }0 C# D1 i

项目要求:采集河道断面流速流量数据,船速小于流速,速度均匀横渡

a' ]! q, ~/ p5 l, P

项目过程:

; s w) {' G5 Q) B' A w6 s6 Q- P

    首先,向水文站工作人员介绍无人船搭载ADCP的工作原理、操作流程,展示无人船搭载ADCP参数性能。

# x, u, s: s& j6 o- e0 n

然后,在水文站采集河道断面流速流量数据,与水文站传统的缆线测量数据进行对比。

8 L( s6 o: d" m% _( W q! B

最后,论证无人船搭载ADCP用于流速流量测量的实用性与可行性,可提高水文测验能力,助力水文行业装备技术发展。

* G( g6 x; Q- k( O! V

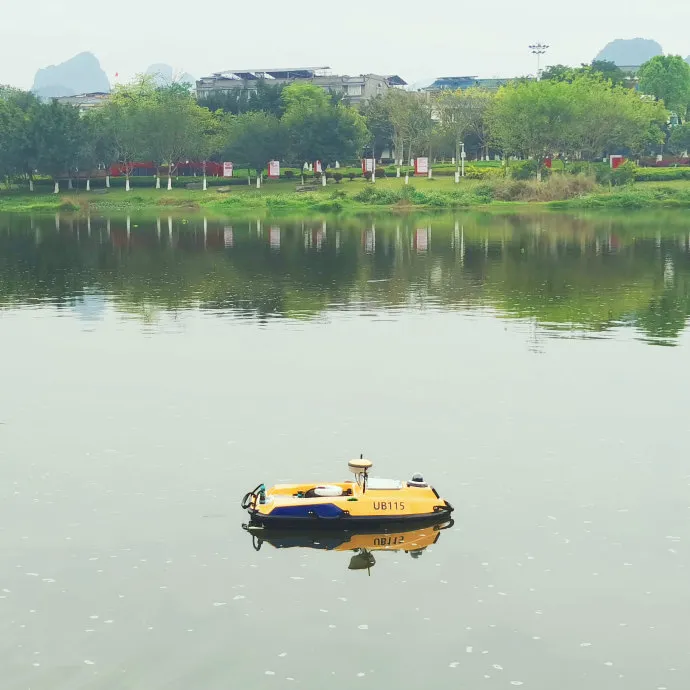

合众思壮UB115无人船+ADCP 智能无人船测量系统下水后,由于船体小,吃水浅,对水体扰动极小,并且船速可人为设置,以较小的速度匀速横渡断面,船体通过设置的计划线导航,实时调整自身姿态,严格按照断面线航行。不但保障了过程中航行的稳定性,也更好地满足了“船速小于流速,速度均匀横渡”的项目要求。

/ A9 g* R5 s8 L B- r7 u2 B7 M

水文站工作人员操控无人船

6 _2 g7 L# W9 F1 |- e

Performance Comparison

4 n* u. I) R, h1 M8 r# E" q6 t

传统缆测 VS 搭载ADCP

7 U: a1 L3 z( u! [- ?

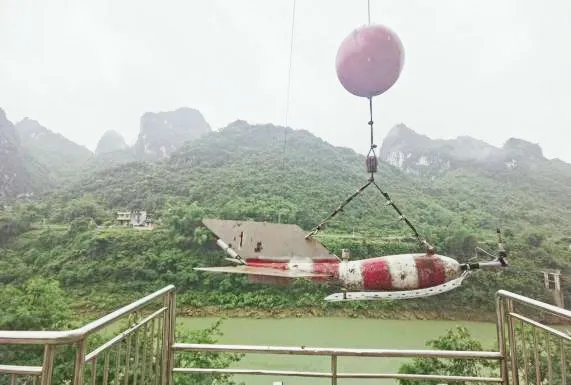

传统的断面测量需要借助桥梁对固定断面进行测量,或者以租用有人船的方式在河流断面上测量。

. C- K: L7 a4 r2 U" d0 K

而运用全自动测量无人船搭载相应的ADCP,即可无须局限于固定位置,不用人工进行测量,借助全自动、高精度的导航系统,可实现比人工测量更笔直的断面测线,确保每次的测量都是同一个断面测线,使数据准确性大大提高。

) {( U# s3 y: _4 ?: h3 b

Project Achievements

$ s/ S% t3 z9 {3 X" }" M

项目成果

' ^! f' V$ z4 U% e) W

规划好无人船作业航线后,利用UB115无人船自动巡航功能,来回往返2趟,共采集4组数据。采集数据后,对数据进行分析、剪切,实现单次数据图

V! O% f" p- U) t" ~" `/ j+ j/ `% }

▲测量数据

0 X6 r$ ?/ t+ N* k% ^' P( D

与传统缆测数据对比,无人船测量更加便捷高效,两个测回即可满足测量精度,测量人员只需在岸边进行操作,以更少的时间精力轻松完成测量,降低了测量人员劳动强度。

+ X' {( c1 o2 E( G; l9 _

 经过多次实测,无人船系统采集的测景数据准确、可靠,稳定性高。经济价值显著,过去的水上测量,除了费时费力,船只等物资的维护还需要不菲的开支,无人船的出现,可以在保障更高效率作业的基础上,减少人力物力的投入,运作成本更低,一举两得。

$ a$ n ^. H9 Z! v" q

优势总结

5 F* ?6 r' c3 h. _* w0 \+ E

Summary of Advantages

! r) H+ z* R6 O7 w$ H9 o

从理论上讲,无人船搭载ADCP流量测验原理与传统的人工船测、桥测、缆道测量和涉水测量的基本原理一样,都是在测流断面上布设多条测速垂线,在每条测速垂线处测量水深并测量多点的流速,经计算得到垂线平均流速。但与传统测流方式相比,无人船搭载ADCP走航式测流,其优势也很明显:

# ~2 N8 p' U' y4 z

1

( x+ m# B# p, s! m; @

传统流速仪是静态方法,流速仪固定于水中不同深度逐点施测。而无人船搭载ADCP测流方法是动态方法,其在随测船移动过程中持续发射脉冲波进行测量。

0 E R! M! ~& e9 R

2

# V- Q, S( `8 ~

传统流速仪测量方法一个断面只能布设若干个测点,且需要进行人工计算流量值,而无人船搭载ADCP走航式测流方法相当于再断面上布设了密度更大的测点,由于采集率更高,获得的流量数据自然精度更高。

$ x/ S7 J+ T$ g% g8 R0 j, L

3

" ]- c9 ?% U2 k

传统方式中,通常都是将测流断面于河岸垂直。而采用无人船搭载ADCP进行测量时,其测量结果并未与船只至河流此岸到彼岸间航线存在联系,无论是斜线或者是曲线的轨迹都可以,从而将测量工作进一步简化。

+ O5 b8 D$ O0 _& Y; f

4

; Y3 A3 r( G( U0 T

可根据无人船设置航线,按照既定航线进行数据采集,走航式ADCP测量船易于保养,且故障率低,可靠性好。

2 A g2 f* n0 P' ?. Z: G/ W

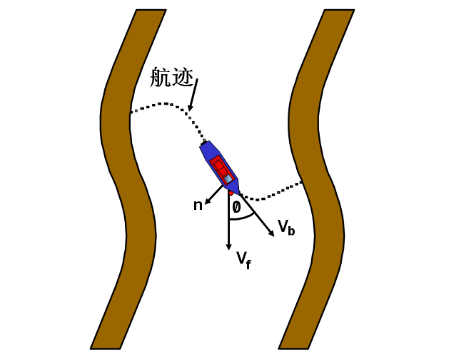

▲无人船走航测量示意图
