       昨天有人问国内做浅地层剖面仪有哪些?博主都有点懵了,百度搜索应该就可以吧。用关键字“国产浅地层剖面仪”百度搜索一下,第一页竟然搜不到相关的内容,只有第5行是博主前段时间刚写的那篇国产浅地层剖面仪的综述文章。

q2 `5 j$ E& Y4 u9 }% N( P

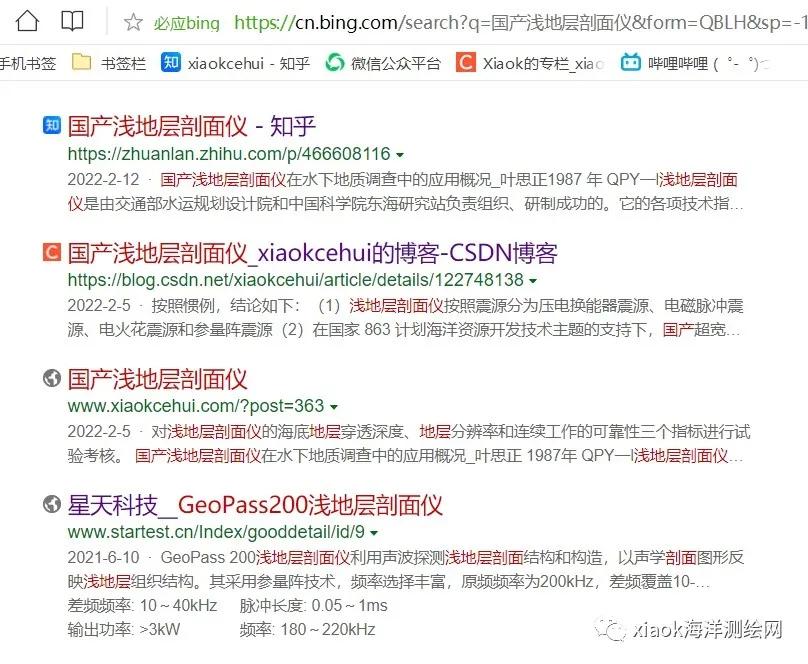

       关键字不变,用微软的必应搜索(www.bing.com)搜索一下,第一页前三行都是博主写的那篇综述,第四行是星天科技的浅地层剖面仪,下文会专门说。

6 G) t) ]6 X% j3 b' E) j1 X

* ?9 [: _, u* k" W. [- ]

      百度在搜索国内新闻或娱乐信息时,效果好一些,但是搜索专业内容比必应拉胯得多,搜索结果的第一页基本被广告淹没了,很难找到有用的信息。另外,百度对CSDN内容的支持非常好,但对知乎内容搜索就差一些。

. }5 A, k- F4 J% J4 X

       前段时间写的国产浅地层剖面仪的综述文章,里面主要讲了声学所东海站研发的参量阵浅地层剖面仪。他们年前刚来单位做过宣传。国产浅水海洋测绘设备最后一张拼图就补齐了。

0 Z. G$ h2 S1 U- R

       中国科学院东海研究站在上世纪研制了QPY一l和GPY浅地层剖面仪,在国内得到了广泛的应用,博主单位当时就买了3台,均是电磁式的。GPY2000是GPY的升级版,属定制产品,穿透能到100m。

      近十年来,中科院声学所东海站承担国家军民用深海剖面仪的研发,研制了单波束型海底管线探测声纳(商用)和相控阵型浅水参量阵(测试研发中,俗称三维浅剖仪),商用浅地层剖面仪有2款,型号分别是PLS-200/300和SPAS100,市场型号是GeoScope(GS-100,GS200和GS300)。从GeoScope浅地层图谱来看,效果还是很不错的,与SES2000相当。1 o6 ?! }: e4 \" H5 R# Z ( I" i* B- z! A! z3 ? t2 n1 f

       用“浅地层剖面仪,GeoScope”作为关键字,无论用百度还是必应,都不能搜索到这款产品。咨询了东海站的老师,他们的产品是由上海遨菲克科技有限公司代理出售。

h) n R! p1 Q6 }- t3 _: c

        这是一家新公司,根据网站上介绍,遨菲克科技成立于2019年,总部位于上海,主要从事海洋探测领域专业仪器的代理销售业务。目前与国内外多品牌拥有良好合作关系,可为用户提供一站式海洋探测系统综合解决方案。公司设有专业化的研发部门,并和国内科研机构拥有良好合作关系,为尽早实现海洋产品国产化贡献一份力量。

" y, p$ X2 N# {3 R0 V

        网站上对于GeoScope的介绍如下:

3 Y* v- R2 O* W/ t. K. f. W; t

        Geo Scope是一款小型的便携式参量阵浅地层剖面系统,采用单波束参量阵技术,用于浅地层剖面勘探和精确水深测量。

& {, W6 Q* D" L, z- A

        Geo Scope可提供丰富的频率选择。原频频率100/200/300KHz可选,差频覆盖宽,同时提供测深结果和穿透数据。Geo Scope为我司首款走向商业应用的非线性声纳设备。换能器耐压外壳可定制化,标准产品拥有2000m和6000m耐压两个版本,结构小型紧凑,非常适合ROV、AUV等潜器平台集成使用。

- K3 F4 }& d; p8 j- k

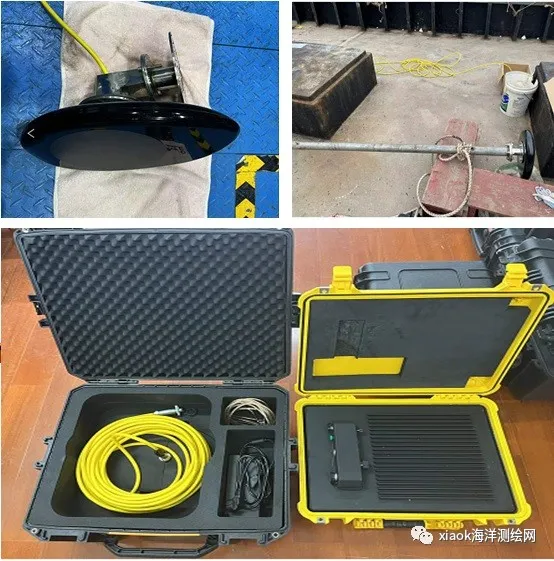

下图是GS-100的照片:

4 \; m$ p9 M I0 V( J

( M2 V6 |% [: U5 n8 Y1 A

产品技术参数如下:

5 K* h# \# F; c" o. h) r7 l- I" b

声学原频:90 ~ 120 kHz;声学差频:5 ~ 20kHz;

& {' i; G, H# X! Z

发射脉冲:0.05 ~ 1ms;

/ a* h- k6 @5 ?) n, n/ O' {# l" N

瞬时功率:>5KW;

F* n4 E4 u# q! S

原频张角:5 deg;差频张角:5 ~ 6 deg;

. L0 L1 C2 W7 k, O: |) g1 m

原频声源级:>238 dB/uPa,110KHz@ 1m;

6 K& D" N/ _8 k* v, L$ Y6 v

差频声源级:>195 dB/uPa ,20KHz@ 1m;

$ v: o8 S# U% Q' w

动态范围:>110 dB;

* i( q9 b, b2 W" E' j

距离分辨率:最大0.04 m;

8 }) y# w: {) a% {0 V5 O' t

地层穿透能力:最大40米(取决于海底底质类型和海洋环境噪音);

" i" o5 G4 I |$ ?

作业水深:150米内;

* ~( v4 S6 a8 Y$ K

有姿态补偿,可进行Heave的矫正和补偿;

. [* `2 |3 {- Z

配全中文UI界面(非汉化)的国产导航测量控制软件 ;

/ F2 N5 w E1 x1 U6 c: T: g9 f

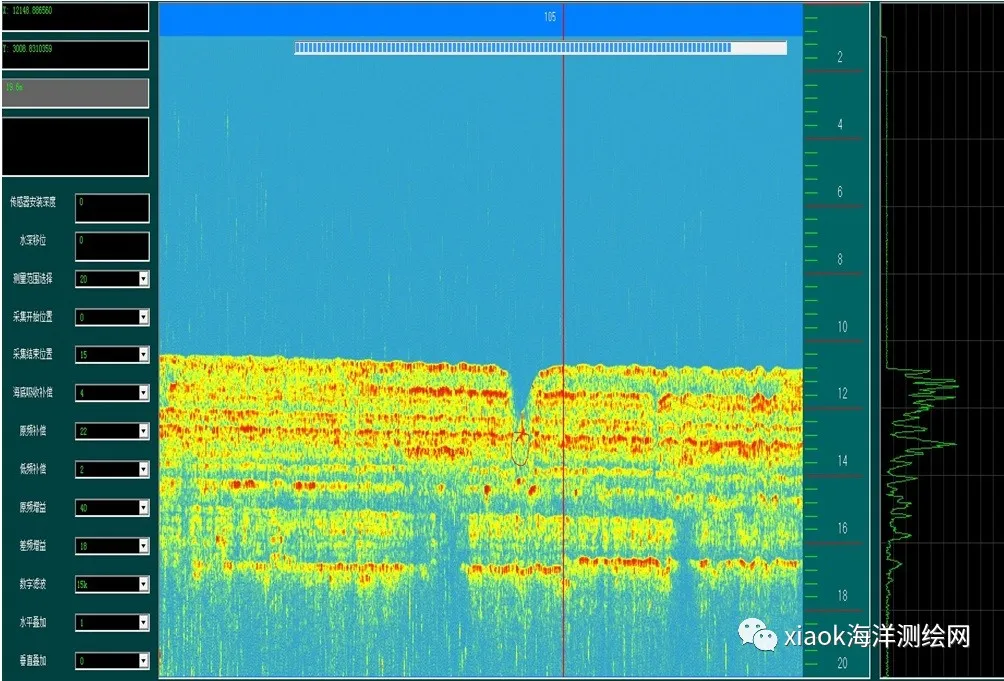

下图是这款产品的效果图,这是海试的效果,在湖里或河里效果应该还要好。

% b/ a0 U) ^& u2 S2 X b

2 _/ ^4 R+ Q7 ]9 m

        国产浅地层剖面仪还有一家,就是上文提到的星天海洋,他们浅地层剖面仪的产品是:GeoPass100和GeoPass200。

- `/ [* A8 e' }3 A+ s2 k" w# i

      官网对于GeoPass100的介绍如下:

5 s3 H+ \: e' t" a4 [

      GeoPass100是一款小型的便携式参量阵浅地层剖面系统, 采用了单波束参量阵技术进行浅地层剖面勘探和水深测量。

% m9 Z, o; C' h+ ]- n

      GeoPass100 原频率100KHz,差频覆盖宽,同时提供测深结果和穿透数据。换能器耐压外壳可定制,结构小型紧凑,非常适合ROV、 AUV等潜器平台集成使用。

6 f# R" m; H# ]; u8 V, ^8 h

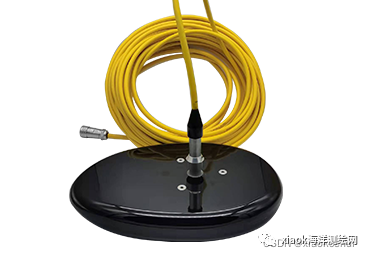

        设备图片如下:

" b. z/ [4 Z& t! [0 W

) L' `. b0 _( \% a! i, S. v

        从设备图片和技术参数看,星天海洋GeoPass100和GS-100基本差不多。后来,博主比对了这两款设备的效果图,确认它们实际上是同一款设备,都是声学所东海站研发的。

1 G* P+ f2 N `+ J2 [

       博主没有用过这款设备,希望以后有机会使用这款设备。感兴趣的同行可以咨询上面两家公司,试验一下。

5 v$ R' O3 q% Y* A! U2 N5 a 8 |; }* k4 }9 b6 ] Q$ Y. O " C- D0 m# t+ S, l $ \$ b+ Y: i1 z+ L4 c ! D+ u, l9 Z1 c# F# I3 j & U4 a9 Z) S7 d0 J2 d1 p! W
