前言

8 P0 w3 [1 P$ P

近二十年来,我国正经历着一场速度迅猛、规模宏大的城镇化进程,截至2020年我国城镇化率已达63.89%。城镇经济的快速发展伴随着人口密度大幅上升,民生的排水问题逐渐成为影响城市良性发展的因素之一。

' O* @! Q% ^5 ]: _: E' w- j

在二零二一年底,某污水处理厂就面临污水管道测流的难题,他们对污水提升泵站长距离输送的流量非常关注,但历经两次不同测流产品的试用,都未能得到可靠的实时流量数据。为此,二零二二年二月份水厂开启了第三次设备尝试,引进了赛莱默旗下品牌SonTek管道式声学多普勒剖面流量计IQpipe,安装在泵站出水约20米的位置,进行长期考核测验。

% t! M+ F- } l( L# ?( L/ `+ b- M

历经长达一年的数据监测,第三次的设备选型与测验结果获得认可与肯定。IQpipe较好地满足用户测流需求,有效地为污水处理厂区域内排放量的监督、处理量的预测以及水资源调度等,提供了实时准确的水量信息,其意义重大。

7 Y; M' Y) [; `$ I( F

在本次测验中,采用的IQpipe流量仪能够提供高质量的水流数据保障,得益以下几个方面的原因:

+ z% P+ E5 p5 A

环境选址与组架设计

7 A; [5 a6 C) _0 i. c4 x6 T

成效:测流点位于泵站粗格栅之后和集成商设计的U型安装支架发挥了很大作用,很大程度降低了设备维护工作量;

, ?( \$ a" z, V, |5 i0 Y

IQpipe工作原理:更高的声频3MHZ、脉冲式的声学多普勒流速剖析

0 g& B% v; R S$ z1 W5 h

成效:相比其它原理抗气候/磁场等因素干扰;提供高分辨率、高精确度、多流层、三维矢量的实时流速剖析,满足满管和非满管状态的管道测流需求;

, E1 t: k! U, `

IQpipe测流模式:水下四波束同时仰视测流,Smartpulse技术

, k" r: H& D8 X) Q P

成效:以更多角度和垂线方向的实时测流方式,置信度更高;Smartpulse技术保障环境适应性,特别适用于管道内常见的水流速不均、絮流、回流、弱流等情况。一台IQpipe等于多台其它测流仪且性能突出;

' e: R5 a% B8 c

IQpipe的截面积测验:内置双水位的测深设计

$ ^9 J9 f+ g) s

成效:不同原理双水位的水深数据可同时输出,工作时相互作用,不受水体杂质多或气压波动的测深影响。保障了水位数据更精确,流量汇算所需的截面积数据高精度

* b- {' S4 }* O. d+ z

IQpipe流量算法:内置了SONTEK专门针对管道流量的算法

# l0 J6 A% O! ^) K# |( {

成效:简单的设置,就能得到准确的流量数据;而且特殊环境或更高数据要求支持率定分析

: O% A0 x( t: f8 `* K

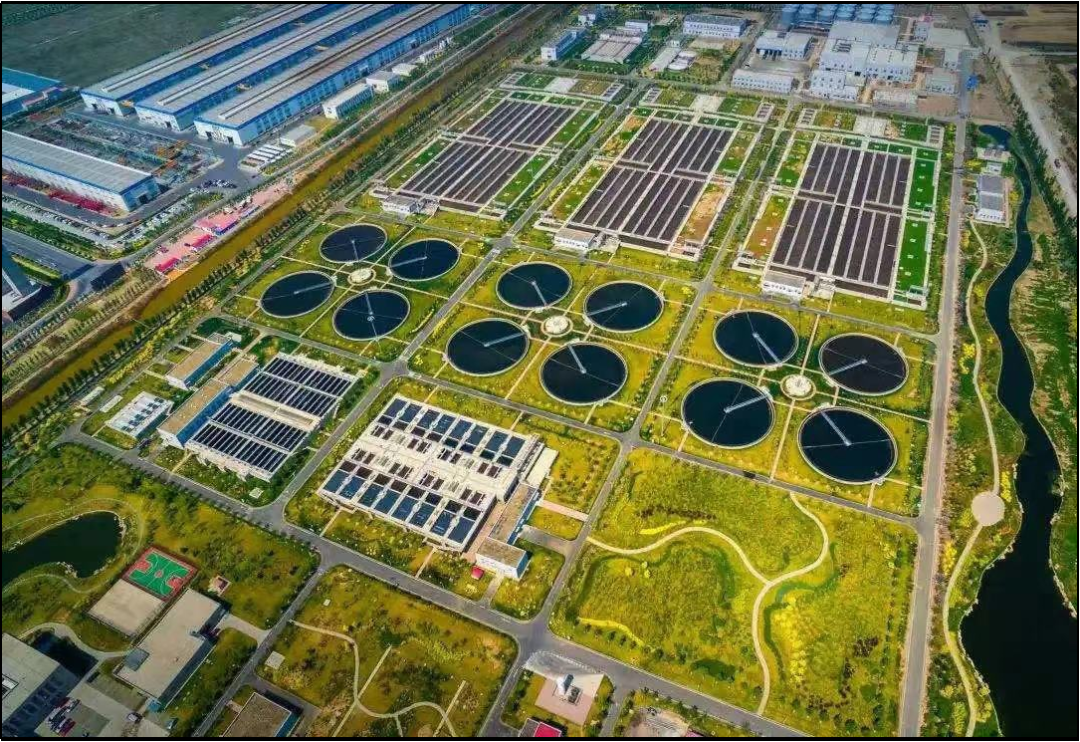

污水处理厂 俯瞰图

9 G' b; N+ B7 i

背景

# f# |( R4 E2 R3 W$ Z/ V, e

某污水提升泵站位于城市新区,担负着高校校区及周边小区的污水输送任务。污水处理厂的管理者们非常关注该泵站的流量数据,曾先后采用电磁流量计和连续式声学多普勒测流仪,以便实时监测管道内的污水流量,但采集数据不理想,没有达到用户预期需求。

+ [ H" s7 f2 t4 z1 @5 H2 V

为此,赛莱默与污水处理厂就管网流量测验共同进行深度研讨,并多次赶赴现场实况勘察,

, U* g) y, s3 f$ b% M0 m& R

1

7 S+ K: P/ J( R, M

调研工作

! a8 C( c# _* ^3 u3 l. |9 Z
! k7 d' b7 n; K0 u

污水提升泵站的输送水体主要为居民生活污水和雨水,管道长度约5.6公里,管道直径1.8米,管道的材质为不锈钢。我们经过实况勘察和调研,记录了现场测流存在主要特点:

( l, F2 I( ?0 E/ a* ]/ z

排水管的管壁,不能断开、变径和打孔

6 X. y0 z5 x: \, f. g/ B0 k# b

污水输送管路经常处于不满管状态

* ]- L8 v# q# C4 l

管道的水位偶尔很低,水流缓慢

$ \) c/ g0 p* a3 G, U) O

水质和流速变化较大,有回流情况

& O7 a$ M- v' J7 t: u9 o. e

水体浑浊,雨季杂质更多

3 h" N3 v& d$ }: Z$ [6 D

流量数据要求高,精度最好在10%以内

' X3 J; U ^# x$ d

2

9 F; Q' ?* A0 A* b/ {; S

选型分析

* Y, C4 U. F( E8 I
- V2 ~ W! w4 D- ?4 M9 R

城市排污管网测流产品的选型时,满管优先选择电磁流量计。但在非满管条件下,往往会涉及到复杂的水体组份,管道材质的差异、液位变化的频次、市场繁多测流品牌以及价格、维护成本等因素,让业主很难做出最佳选择。

, `( h6 [5 ~$ L* z

市场上不同测流产品良莠不齐,不同产品之间进行同步比测,有时数据差别都很大,业主甚至不清楚应该以哪组数据为准,从何处溯源。

8 L' F7 m( q+ Z6 p# X) R

针对这种情况,赛莱默推荐声学多普勒剖面测流技术,尤其在非满管管道测流情况,且用户仍非常关注流量数据准确性的时候,理由如下:

; x. a4 c% |6 }& Z M) d

从技术角度出发,声学多普勒剖面测流的是水下多流层剖析,是公认最为成熟的测流手段之一。除了满管状态下应用的电磁流量计,声学多普勒剖面测流仪相比较其它原理的测流仪而言,它的测量结果更具真实性和代表性,在很多行业和领域可以视为其它测流仪的溯源数据。

4 B2 U5 g) h; Q5 k5 h$ e0 m( c4 o8 @5 Q

从实用角度出发,声学多普勒流速剖面仪作为当前流行的一种测流产品(业内称为“ADCP”),安装简便,日常运行成本低。它是通过水下换能器发射脉冲式声波,可以为用户提供具代表性的瞬时流量、平均流速、多流层流速、断面面积以及累计流量等水流信息。

0 D4 \# \( T' E: w# E

考虑到北塘项目现场长期处于非满管,我们根据综上情况最终向用户推荐SONTEK-IQ系列的底座式多普勒剖面流量计。同时,我们明确告知用户IQ设备不具备防爆功能;并且如果水中漂浮物或泥沙含量过大,潜在定期维护量也会增加,用户表示理解支持。

" P) B$ Z% U; g7 x2 E! R

实测分析

6 }5 y4 o+ _% X3 g+ w: L

1

4 S4 B1 E1 w" X2 l$ Y: {; ^7 Q" g

往复流态的测验效果

6 c% R) o" O. ?$ r1 O
l6 M3 a# W5 I& I/ V9 _( p _

2022年2月25日调试设备时,管网水流状态非常不稳定,提升泵并没有正常开启。水流处于受上游原水水力影响,呈现往复流态。

2 }1 M% A- F# C3 T. i8 l5 a+ A

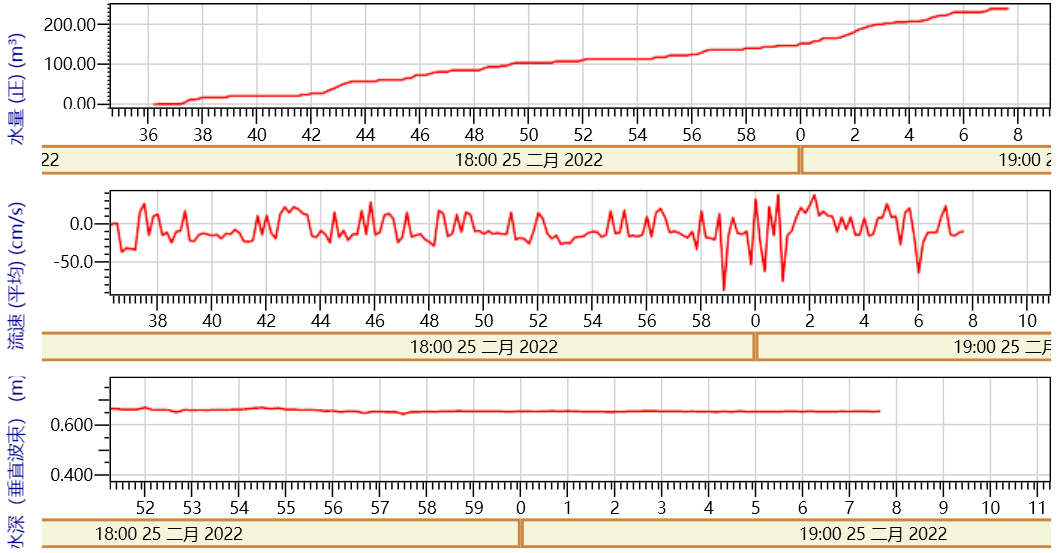

IQpipe准确记录了此时的水流状态的数据,水深约0.7米,水流在±20cm/s之间波动,累计水量缓慢上升。如下图标:

3 c. _1 P% x4 B1 k2 n* u) C

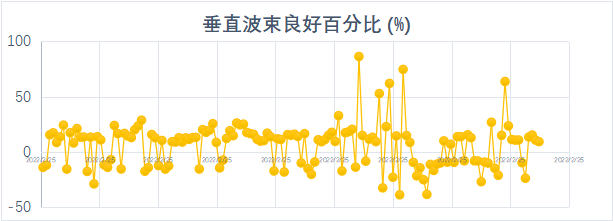

用户平台采集的流速数据曲线图

$ d& _# Q0 L" j2 @

IQpipe自带客户端的流速/流量/水位数据曲线图

7 w* `6 |: C7 v$ V1 b

2

9 D& L3 G& g( N- J5 P; Y

突变流态的测验效果

. T2 @" _* N) u' E, i
& H; d- X. n1 w, {, a

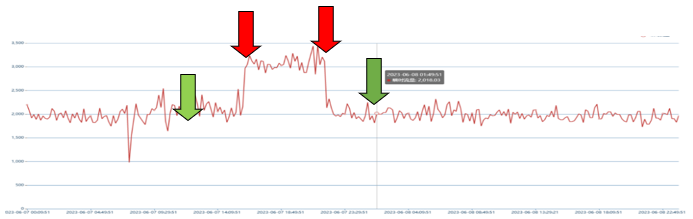

2.1 2023年6月7号14时左右大雨引起了流量突变,雨停后流量又回到原初。IQpipe记录了过程的数据,瞬时流量从0.2018m³/s上升到约0.3m³/s,雨停后很快恢复到0.22m³/s附近。如下图表

8 E# O ^6 Q$ K4 I3 \$ R

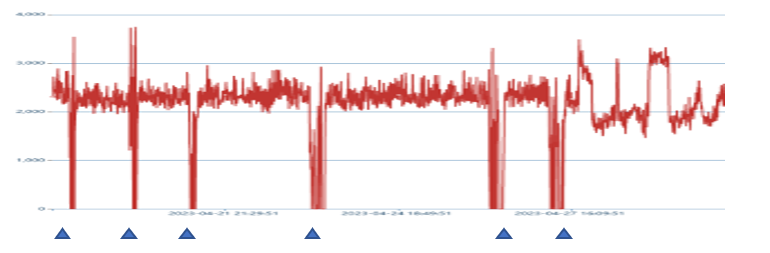

2.2 2023年4月19号~4月30号期间,因为现场的提升泵进行几次停水维护作业,管道的瞬时流量快速降低为0,启动泵后又恢复正常的几个时间。IQpipe记录了泵站几次维护的流量突变情况,如下蓝色▲标记:

: {) f b: I6 b+ J4 g0 M6 N

3

3 U |& {( |/ i$ J

长期稳定性的测验效果

- D X. I% s2 |$ M. R% U- M
2 W% f6 q# h) Z5 V

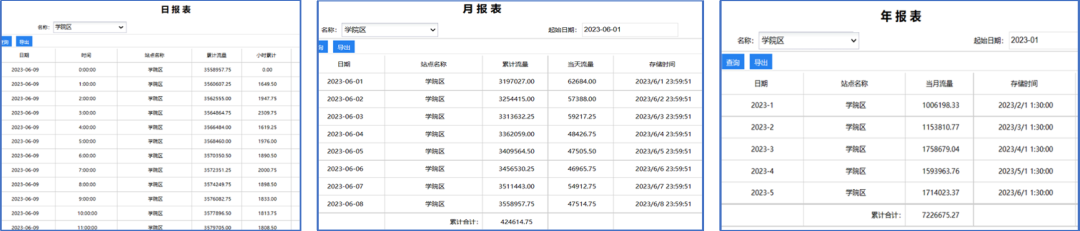

IQpipe在现场运行已经有一年三个月,除初期调试数据和正常维护工作,设备持续稳定为污水处理厂提供可靠的流量数据。如下数据日报、月报、年报数据表示例:

* h) N- L% H* j

案例总结

. _' z: w+ O1 {% n8 y+ J5 }

如何快速获取真实可靠的流量数据,对水资源管理者们准确掌握排水管网的排放总量,对城市水资源的合理调度、污水排放的有效监管有着非凡的意义。

x" G1 b m1 z( m1 P! t( A P0 w

在城市排水管网测流项目中,繁多的流量计,为何选择IQpipe呢?

R- K; T5 E9 F: I' y

产品集多功能合一,小巧、细长、扁平的外型设计,有效降低污物清理的维护量。

$ S I6 M, w) u$ k# I/ a: i

产品自带内存和CUP处理系统,无需二次仪表独立运行,占用空间少、易安装、功耗低。

2 B' L' T7 N* x3 ^" Z: k1 v

产品具备两种不同原理的双水位测深系统,科学的自切换和自校正逻辑保障在任何水体中,深度的准确性。

# M/ C( Q" y; V1 t6 k( x V ?

注:深度数据精度直接影响流量数据里截面积的精度。

3 t) v+ h- E/ v% w) U0 ?6 q4 v4 r

产品工作在水下,比非接触式的流速仪更具有代表意义。以多角度、多流层的方式,实时剖析四束垂向的水流信息,最终汇算成流量数据。一台IQpipe的测流代表性相当于多台其它测流仪。

2 ?! g6 X- K, }. n, g

IQpipe的技术核心是采用了高频3MHZ的SONTEK智能脉冲技术,噪音低、分辨率高,水流环境自适应并且抗气候因素和磁场干扰能力强,满足用户对数据精度的高需求。

3 K, }( d& I0 p) o# v" {

产品是针对管道测流专门设计的一款ADCP流量计,内置科学的管道测流算法,支持率定分析,对管道型测流场所有更好的适应性。

5 E+ ^; x( G6 Y; a. {) }+ x+ X

产品可以实现满管、非满管状态的管道实时测流。从本案例也印证了无论管网处在丰水或枯水,甚至回水情况时,IQpipe设备都能清晰为用户提供实时可靠测流数据。

* V, A' b: j# A5 Y9 a( T4 K0 L' G

当然,任何水下设备都有一个共同的课题:当设备处在悬浮物、漂浮物和沉积物冗多的水中,清理杂物的维护工作频率会很高。如果水资源管理者们仍需准确的流量数据,则需提前解决或规避杂物的干扰。方式不局限如下:要考虑合理的选址,灵活地设计支架、过滤装置或反冲洗系统。如本次案例中,生活污水的流量监测维护频率可以达到一个月以上,这与选址和现场设计密不可分。注:项目的选址是在污水提升泵之后,提升泵前端的生活污水经过了一步拦污粗格栅的过滤,并且现场灵活设计了U型支架安装,这两点都非常重要。

0 | k* J4 a1 g2 U% T- }: D( Y& n" H9 D

综上,IQpipe产品的性能可靠、数据准确、抗气候与磁场环境干扰的能力强,尤其测流的实时剖析能力优势明显。产品应用在城市雨污水管道测流时,如能合理的解决或规避漂浮物或沉积物杂多的影响,既能保障管网中各种水位下的高质量数据,又能达到极低的维护成本,是在这类水域下测流的最佳工具之一。
