小南又双叒叕来给大家科普知识啦今天要科普的是流速仪 $ f' W* J& D6 _5 j { c) S

: K5 }+ q5 M4 o0 ?

什 么 是 流 速 ?

水文上的流速是指水流质点在单位时间内沿流程移动的位移。渠道和河道里的水流各点的流速不相同,靠近河(渠)底、河边处的流速较小,河中心近水面处的流速最大,为了计算简便,通常用横断面平均流速来表示该断面水流的速度。流速的单位为m/s,例如1.23m/s,就表示水流质点每秒钟移动了1.23米的距离。小百科:山区的短历时降水量级并不大,却极易形成破坏力很强的山洪,这是为什呢?由于山体坡降较大,土壤覆盖薄,短时强降雨不易停留下渗,雨水沿着山坡不断汇集并且“越跑越快”,由于流速过快又夹杂着碎石和泥沙一泻而下,从而形成了“撞击力”很强的“拳头”,进而造成人员伤亡、财产损失。所以,在这里提醒大家,入山区游玩要及时关注天气情况,遇降雨要提高警惕,提前避险,千万不要小看它哦! 0 @. O3 a0 U, h) }" ]5 w

4 E3 h, R0 G# M8 w9 K1 E

流速仪是水文人手中的“

; w) ~% c$ z6 X# F% ?: Y

是江水河流的听诊器

2 h3 j$ B) g9 b2 S

通过它测出的数据

; q, a8 ~2 \2 c& S5 t$ z

我们可以掌握可用水资源量

. R+ s# h: D/ k' w4 Z* `) K

可以在山洪和台风期间

! x3 P2 h3 q% V9 o

掌握各河道流量从而防范天灾

9 ~& Z( l. d" |; |. {% T

8 p _9 d4 d$ U

你以为的“枪”

# q0 D) f& d5 ^+ @2 P; t

$ G3 x: {7 X4 h* Q* y

NO! NO! NO!

3 \. v- ]/ {: c4 f

实际上的“枪”

% z) c; X. m$ H# I. D) `

4 e6 d ~3 i/ K$ O' ?$ _" @( r

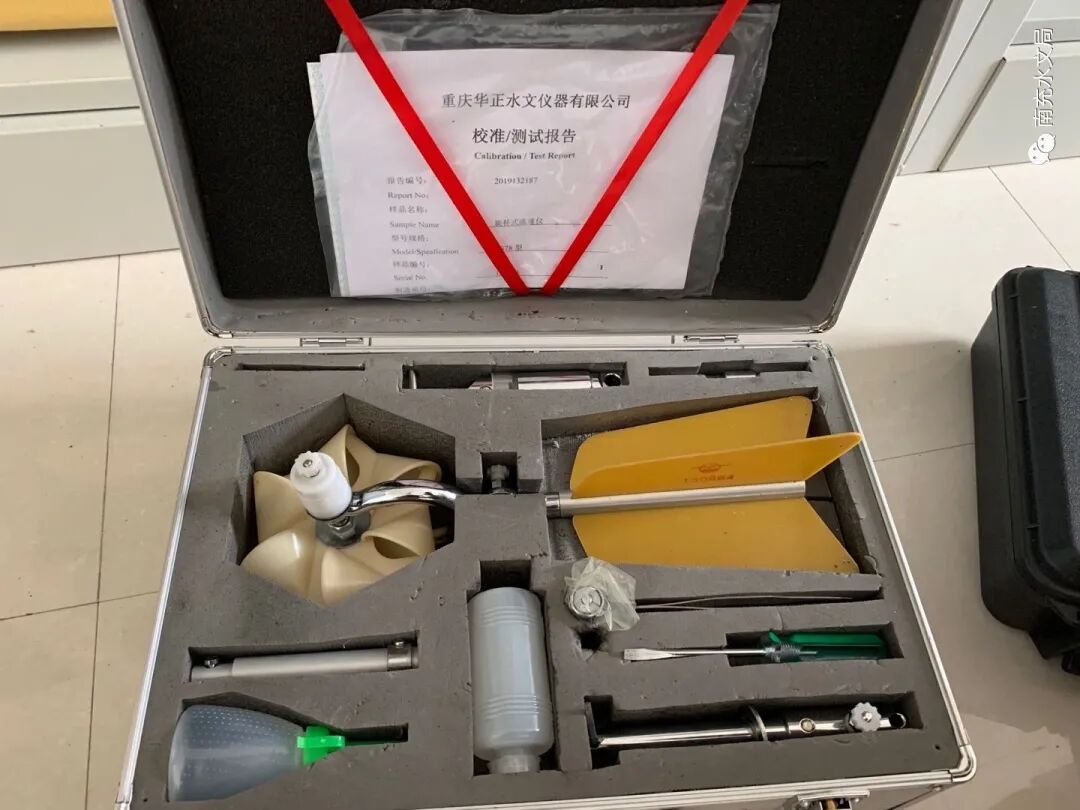

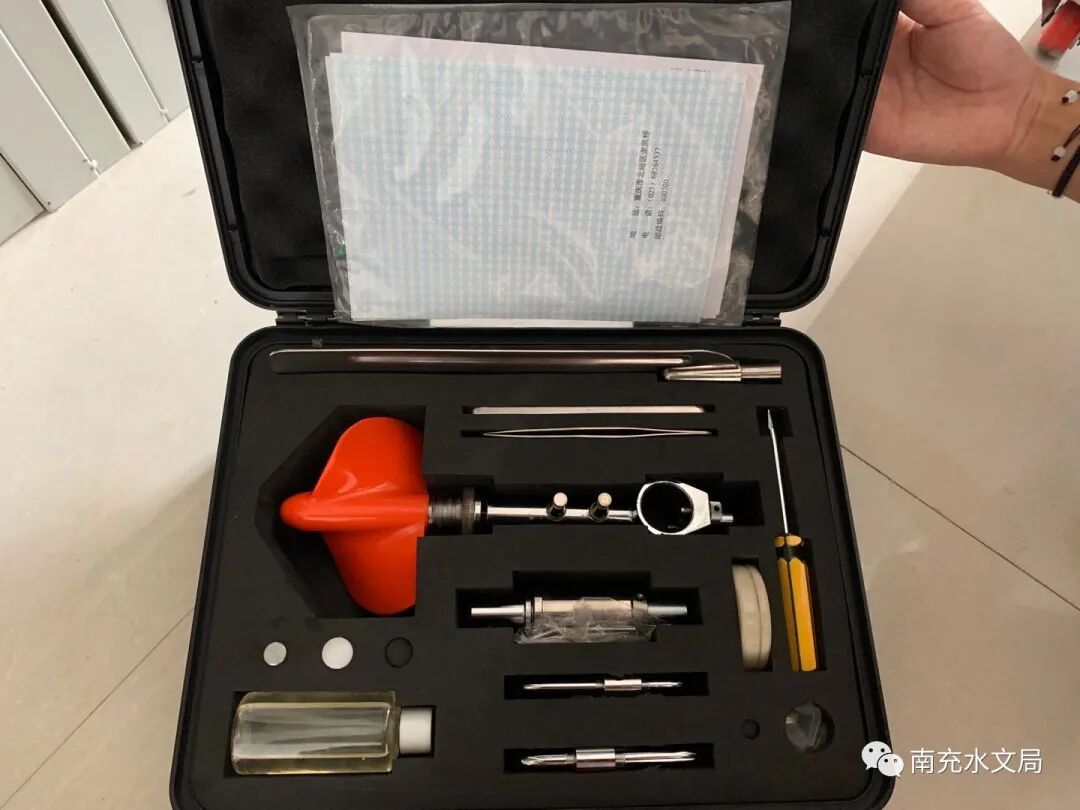

1.转子式流速仪

主要由旋桨、身架和尾翼三部分组成。旋桨内装有讯号触点和轴承转轴等,主要型号有LS68型、LS78型、LS25-1型、LS45型等。旋桨式流速仪、旋杯式流速仪和旋叶式流速仪均属转子式流速仪,工作原理基本相同,是利用水流动力推动转子旋转,根据转动速度推求流速。通常根据水流流速的不同来选择不同的型号进行流量测验。 - w+ {7 ~( i. M

▲LS68型流速仪

( ^- k& Q$ z( L

▲LS45型流速仪 & v: d6 b' ]! P- c! z! z2 _

▲LS25-1型流速仪

. E) R. t! g4 v: E! a

6 y0 X: V+ V2 S- l8 u

▲LS25-3A型流速仪

" O1 T' T/ z8 U, n: d3 q. {/ t6 c( R

% K+ V+ J8 O+ B: l, o9 G

▲LS78型流速仪

) Z# b, [" y; Q. @ {: L2 [ & t' q! `6 ]. p$ ~( w& i- b. j7 c

, F4 j0 Y6 @: a% h' I$ Y

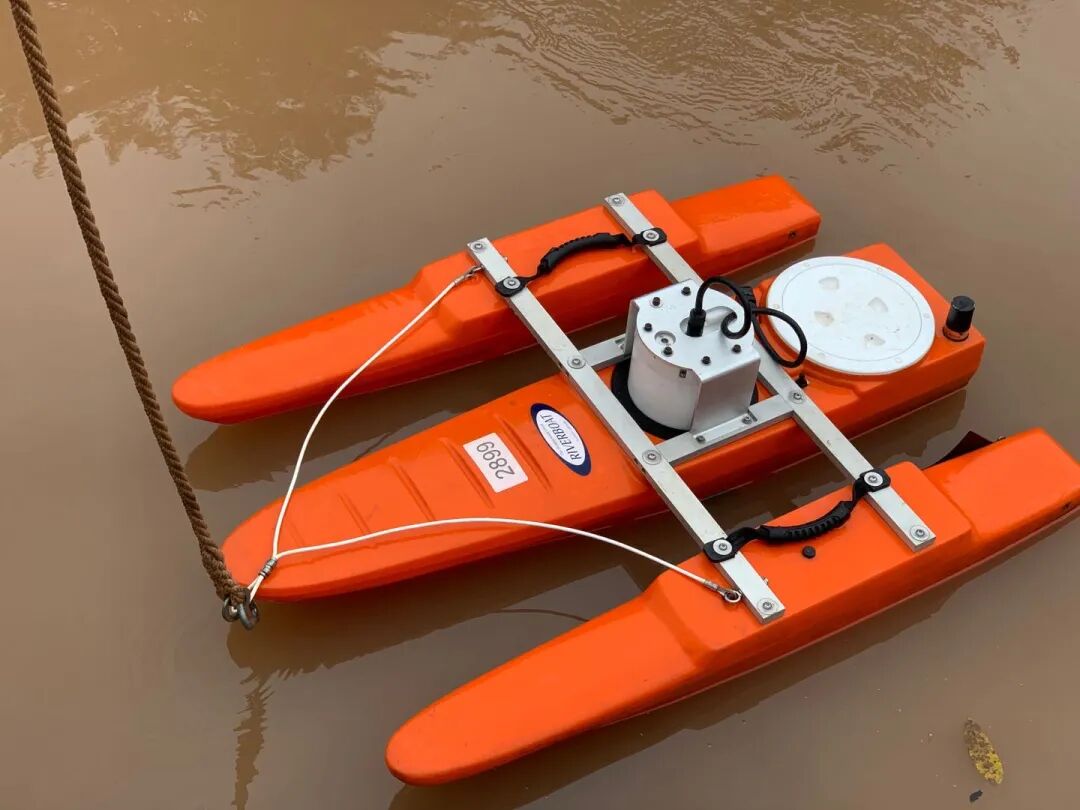

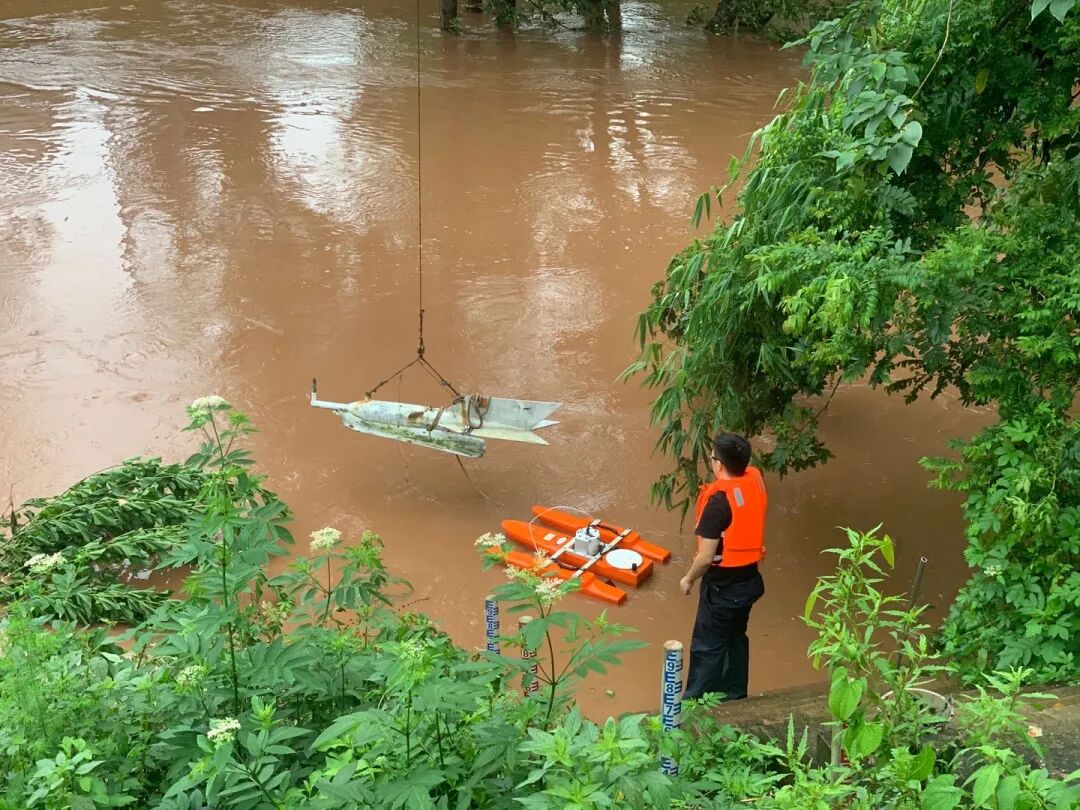

2.声学多普勒流速剖面仪

声学多普勒流速剖面仪(英语:Acoustic Doppler Current Profiler,缩写:ADCP)是一种用于测量水速的水声学流速计。其原理类似于声纳:ADCP向水中发射声波,水中的散射体使声波产生散射;ADCP接收散射体返还的回波信号,通过分析其多普勒效应频移以计算流速。ADCP应用最广的领域当属海洋学研究。ADCP也可用于河流、运河的流量测量 " s2 ]# @3 q3 K8 y

8 y2 }0 E% F c/ O

- K% y2 N) y6 X& A3 ?

# b; D3 t, Q& n5 Z( ]+ F

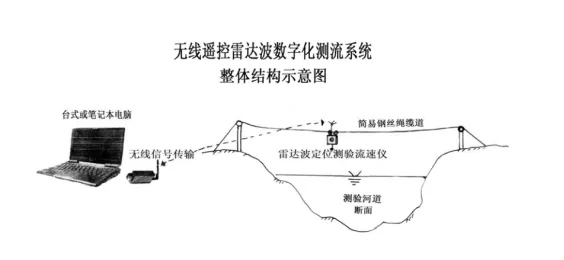

3.无线遥控雷达波数字测流系统

3 y2 U% Q! v* [3 p" c: {

5 ~0 O E' q* k$ B1 D/ a

9 H6 Z, O$ [( b) } n+ H9 s

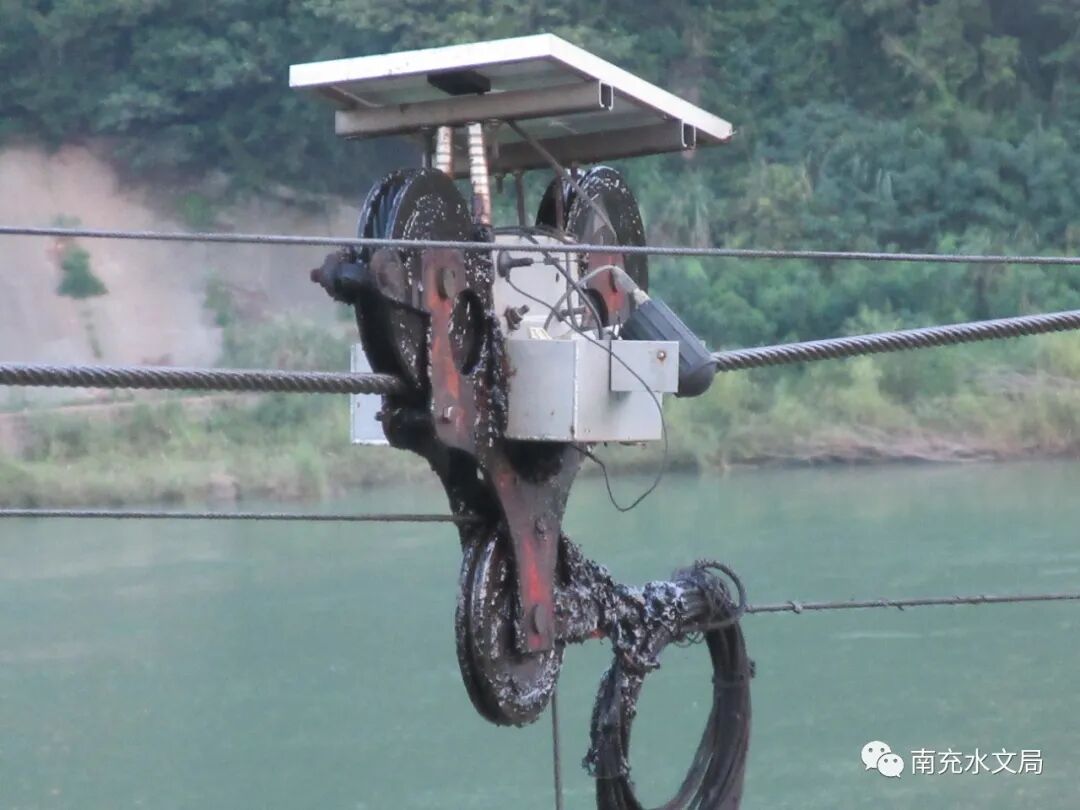

▲苍溪站 无线固定式电波流速仪

: T! n8 J" h7 u! w" i

无线遥控雷达波缆道测流系统的特点是携带、安装方便。随时安装,迅速测流。测验缆道简便、经济。不受风雨和停电限制。它主要用于取代浮标法进行高洪测流,要适应高流速、大量漂浮物使测流设备无法入水情况下的流量测验。也可用于巡测和一般性测流。

& D$ I9 D% ?4 \+ [

( \5 P" X, L# T: ~

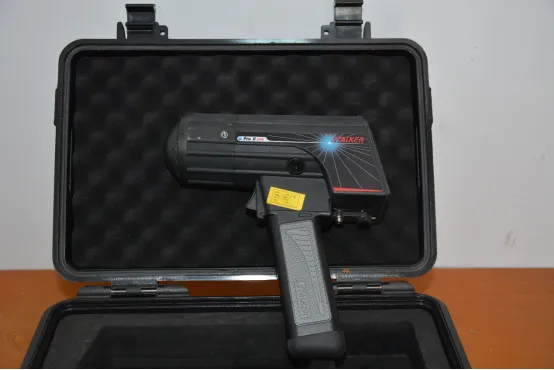

4.手持电波流速仪

, m' \; f E( a+ P' r# d$ X0 {

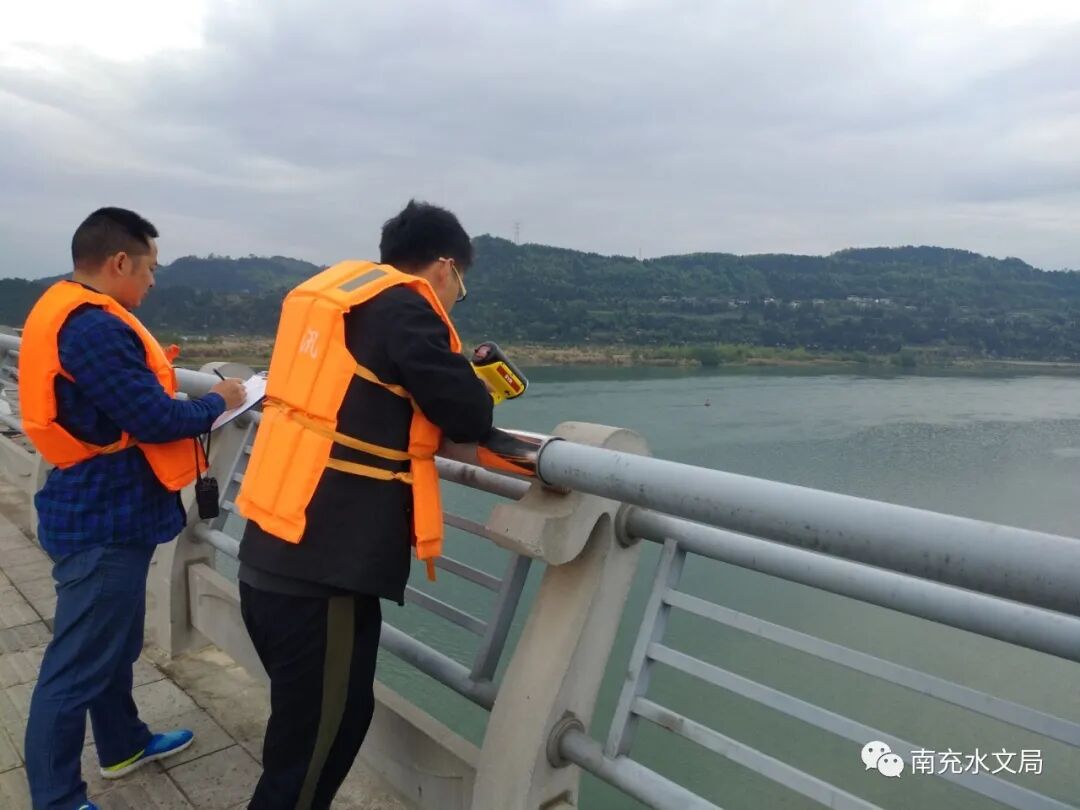

手持式电波流速仪俗称“雷达测速枪” ,在水流急、含沙量大、漂浮物多以及在洪水等复杂水情情况下,常规测流仪器难以工作,有时连投放浮标都比较困难,由于手持电波流速仪测速时不受水面漂浮物、水质、水流状态的影响,而且流速愈大,漂浮物愈多,流速愈快,反射波将愈强,有利于电波流速仪工作,所以用它来代替浮标测流尤为合适。

* Z" S) U5 I$ j, S5 I

主要应用于野外巡测和洪水、溃坝、决口、泥石流等应急测量,尤其适用于汛期抢测洪峰。

; E6 I7 f3 a/ g$ q0 \

/ u% n9 v% g' r% A$ B

其优点是采用远距离无接触方法直接测量水面流速,通过水面流速系数的换算达到测量河流流速的目的,该仪器不受使用环境影响、不受含沙量、漂浮物等的干扰,具有自动化程度高、操作安全、测量时间短、性能可靠、工作稳定、维护方便等优点。

: N' W* [. }) k% l/ Y( {3 y

; R) L/ Z' z3 `4 W

经过小南的科普

9 F# o4 r' I7 [5 \% i% R. c5 q

你们是不是对流速仪有了深入的了解呢

" r# L& A$ W" R. Y8 W# R; Y* h1 A& S8 P

今天的科普就到这里啦

+ H% g' @5 E6 U, V: |

我们下期见

+ ^; R& e8 d5 n o; D8 H

下课~

/ \" }" O5 ] P0 T# V) W1 G5 }

& l) k: o: Y+ ] k

图文编辑:马静雯、陈波

5 m% F8 H/ z) ]1 d( ^: _+ o, M

审核:罗箫、何源
