海洋观测，是一切海洋活动的开始，是透明海洋、智慧海洋和海洋信息化的重要基础。

海洋中从海面到海底，温度是如何分布的？长江口的近海海域的海底，溶解氧浓度有多高？印度洋的盐度和大西洋的盐度相比较，哪个更高？太平洋海底洋中脊周边生活着的虾类，它的生活规律是怎样的？这些问题的回答，就必须要通过海洋观测技术，获得海洋中的数据来解决。

) P8 e( Y/ E: K+ Y/ b; ?

提要：此文从定义开始介绍海洋观测技术，指出了海洋观测技术的重要意义，提出了海洋观测的数学表达。同时进行了海洋观测技术的分类和不同观测技术的性能比较分析，并阐述了间接观测技术和直接观测技术的组成和应用领域。最后通过实例，进一步说明了海洋观测技术的应用。

$ f( i. n! ` N

01

( k1 \4 s8 q P4 l! z$ H

 何为海洋观测技术

3 M8 B. n% p3 F3 ]8 R. Q( D! K5 p. D

海洋观测，是通过技术手段获取海洋或海底特定地区的时间序列数据。海洋观测的任务有

5 x* B3 g+ H. }1 n! m. R; t

1）观察未知海洋世界

U4 c' `# @8 h

2）监测评估人为作业对海洋带来的影响

3）观测海洋特定地区

: v$ i6 V4 c; d2 ~! ?% R1 h8 p$ X# A

4）监控海洋，保护国家安全，等等

[2 Q& o$ V2 o

海洋观测，是一切海洋活动的开始，是透明海洋、智慧海洋和海洋信息化的重要基础。顾名思义，海洋观测技术，是获取海洋或海底特定地区的时间序列数据的技术。海洋观测技术的实现，通常是利用传感器及其平台技术，或通过多次采样分析，对海洋环境各量在一段时间内的感知和认识，而针对的对象通常是动态变化的。

7 `/ v4 b( J9 }" V/ ~

海洋观测的数学表达式为：

7 R: X( e8 b; d8 _

      Y(t) = F（X1，X2，X3，...，Xp，t）

其中Y(t) 是观测值，X1，X2，X3，...，Xp表示为各种测量对象的值， t为时间。

从数学表达式中可以看出，海洋观测得到的是一组时间序列数据，是随时间变化而变化的一组数据。因此，观测的对象是时变的，是动态的。当观测对象是不变的，譬如海底地质现象的观测，那么在这个式子中的时间t无意义了，这时，数学式子则变成：

F7 v5 n" O/ k( W" O

Y = F（X1，X2，X3，...，Xp）

这式子表达的是海洋探测。海洋探测是获得一组数据，与时间无关，故通常用于时不变对象的观测或者是资源探测、海底物体寻找等方面。

9 C7 r* n$ J' ?) _1 p9 y: t- d# w

02

2 d4 `1 Z, j- z6 [

海洋观测技术分类

海洋观测技术的分类，主要可从这样三个维度来考虑：一是观测形式；二是观测方法；三是观测区域。重点是观测方法。

海洋观测形式有固定式和移动式两种，可称为定点式海洋观测技术和移动式海洋观测技术。传感器挂在浮标上的观测、基于海底原位观测站的观测是定点观测，而利用水下滑翔机携带传感器遨游海上的，则属于移动观测。

按海洋观测方法的不同进行分类，可分为间接观测技术 (indirect observing)与直接观测技术(direct observing)两种。间接观测技术，通常是通过水面运载工具或潜水器，进行采样作业或离线观测作业，把样品或数据取回到实验室，再进行分析处理，获得观测结果。直接观测技术，则直面对象，通过传感器件，加之信号传输通道，在线地实时获得海洋观测数据结果。

海底间接观测主要指采集海水、（微）生物和海底物质样品，并在实验室进行样品分析从而实现观测的一种手段。这种手段通过样品的获得并进行对一些物理化学量的测量数据分析，获得目标结果。具体实现方法如拖网、CTD、多管、箱式、抓斗、热流计、大洋钻探计划等。图1是美国阿尔文（Alvin）载人深潜器在热液地区进行热液水体采样的照片。

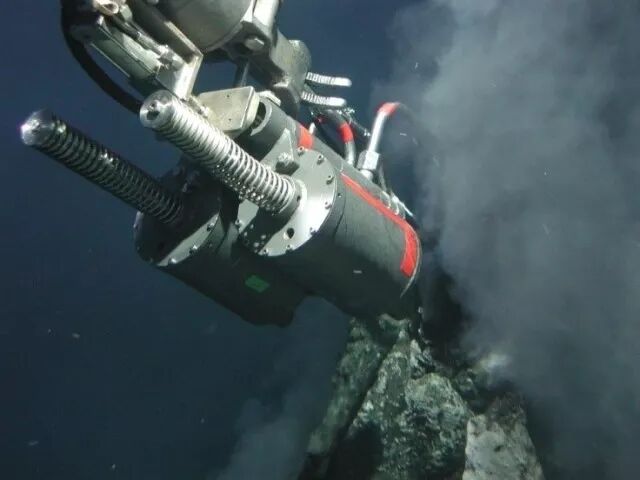

图1    热液采样器在东太平洋隆起地区热液口进行采样作业

z: @$ ^# j0 j8 o9 a$ _& p; `7 w

有一些原位观测系统，把观测器放在海底观测对象附近，对观测对象进行不间断地观测与记录，同时把数据存放在自容式存贮器中。间隔一段时间后取回实验室进行数据分析，获得过去一段时间内的观测结果。这种方式尽管实时性较差，但非常实用且经济。原位观测，英文称为in-situ observing，是特别强调海底某一具体位置上的观测，对海洋技术是一种很大的考验。在海底放置海底观测器，进行长期观测，并将数据采入随之带入海底的数据采集系统。系统回收后，在实验室中将数据导入计算机中再进行分析。这样的方式，也可称为海底原位观测站，是间接观测技术的一种重要形式。图2 所示是美国科学家对海底热液地区所实施的一项原位观测活动。

/ Y0 t5 q" s L% Z/ G; W

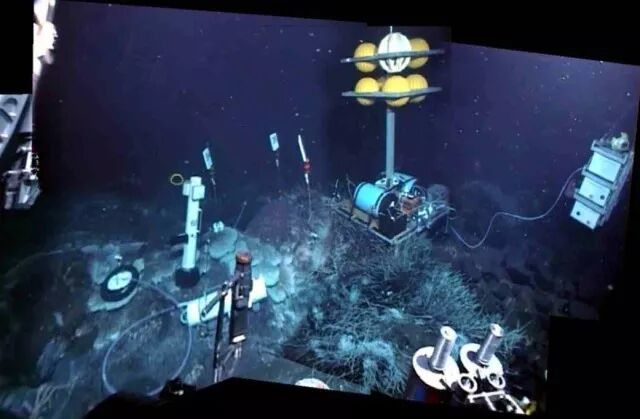

图2    东太平洋隆起洋脊地区的热液原位观测站

! \8 Q+ g# H; x* s! K

海洋直接观测是把观测器直接放到观测对象的附近，研究人员在线实时获得观测数据。如水下遥控潜水器把水下摄像机带到观测对象旁边，将视频图像信号通过潜水器的光纤直接传到海面，可实现人类对海底各种科学现象的直接观测。建设海底观测网络，是把各种观测传感器连接在网络上，直接传到陆地，并通过internet传遍全球，帮助科学家实现对海底某一关注地区的长期、在线的直接观测。

海洋间接观测和海洋直接观测，最大的区别是在于有无用光电复合缆（有时只是具有通讯功能的缆绳）。 ; u4 L* C& k( S, H

3 X% Q" m& `, B' W/ h7 u8 j: R) H+ H

用缆就意味着海洋观测信号可以做直接获取，可以做到在线、实时的观测。同时，如果是采用光电复合缆的话，还意味着电能的无限供给，也即观测时间的无限制，做到长期的观测。从观测方法的要点、特征、基本组成单元和载体（或平台）技术四个方面对海洋间接观测和直接观测进行归纳，可用表1来清楚地表示。

6 g3 J* ?, f0 u# k# x4 I

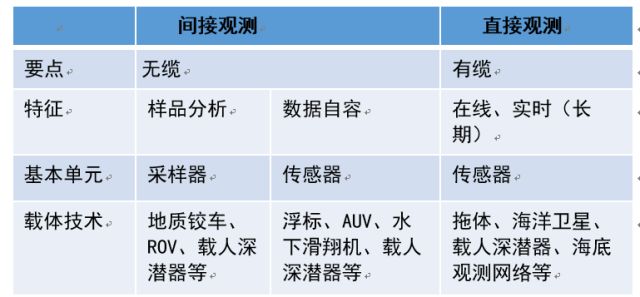

表1   海洋间接观测和海洋直接观测之归纳

6 x) g5 d+ }/ ~" P% Q

另一个分类的维度，是根据观测的区域不同进行分类。对海洋的观测，主要是对这样三个不同区域进行观测：海面、海水、海底。也就是说，将海洋观测技术分为海面观测技术、海洋水体观测技术（或称海中观测技术）和海底观测技术。对海面的观测，主要是开展海水与空气界面间关系的研究。这方面的工作，除了对海洋进行观测之外，还涉及到海洋表面的大气部分，如海面气温、风向、风速的观测。从技术手段上来看，可采用海洋遥感技术。对海洋水体的观测内容十分丰富，在物理上可对涌、浪、潮、流、温度、浊度、盐度等量的观测与数据采集；在化学上和生物上可对海洋中的化学和生化量的观测，对二氧化碳、pH、DO（溶解氧）、营养盐、叶绿素、重金属、蛋白质等含量的观测与分析等。对海底进行观测，

" }1 u" \2 e1 E; ?. L

是近几年来随着科学技术的不断发展和完善，特别是海洋技术的发展，涌现出来的“新生事物”。对海底开展物理、化学和生物上的观测之外，还可对地形地貌进行观测，对海底某一现象进行观测，以及在地球物理方面进行观测，如地震波的观测等。

! P2 D2 R; f k; e ' s% h2 E/ T9 |* g

海底是地球上人类最不熟知的区域之一。作为海洋组成的重要部分，海底观测历来是人类努力希望实现的一项工作。由于技术上的困难，使得这项工作远远不能满足科学研究发展的需求。除了要了解海底的海床构造、深度，更要了解海底的岩石与沉积物的物理化学组成等海底情况。特别是随着海底矿藏（海洋石油）、深海热液、天然气水合物等现象的发现，海底观测的内容更加丰富，也更加迫切。图3所示的是某一海底热液地区的生态系统，对这样的海底观测，就需要依托多方面的技术来开展。

7 e, R0 @/ Y' E3 |

图3  海底热液地区的生态系统

近年来，国内外的一些科学家们提出了海底海洋的概念。认为在海床的底下，还有大量的水域。在这些水域中，也发现了丰富的生命现象，故被誉为深部生物圈。事实上，深海天然气水合物，也可以看作是海底海洋的另一种形式。如上所述，海洋的观测又增加了一项新的内容——海底海洋的观测。这方面的观测，需要对海底海洋的结构构造、岩石沉积物的物理化学组成以及海底海洋水体中的物理、化学及生化量的观测。

- A% V! U# i5 E8 R' l2 e! @" X9 C

03

海洋观测技术分析

通过采集样品，送到实验室进行分析，是十分传统而常用的手段。这种方法一直在大学里教授，并广泛用于当前的海洋科学的研究当中。由于出海采样耗时，且航次通常要持续一段时间，回到岸上再送到实验室分析获得数据，“间接”时间是比较长的，通常几天、几周甚至一年以上。当然，实验室分析仪器部分能够带到船上，这样当天就可以得到数据，“间接”时间大大减少。随着海洋技术的进步，直接或“准直接”获得数据的情况越来越多。当然，不同的观测方法，“间接程度”有别。例如采样或岸上实验室分析间接时间最长；水下滑翔机观测，间接时间可能数天；海洋卫星或有缆的海底观测网络可以在线获得实时的数据，也就是说是直接获得数据。图4显示了不同观测方法的“实时性”对比。

图4   海洋观测实时性与成本

t6 s/ w+ R+ Z" T3 ~, Z$ d% Q G

不同的观测手段，观测涉及范围也是相去甚远。譬如海洋卫星的观测范围很大，甚至可覆盖一个海区。而一个海底原位观测站，其观测范围只有传感器能及的很小范围。图5显示了不同观测技术的观测范围与成本的比较。当然，从观测精度来讲，海底原位观测站的观测精度，一般来讲要比海卫星要高许多。

% t9 v2 G2 Y- S% r/ r* {

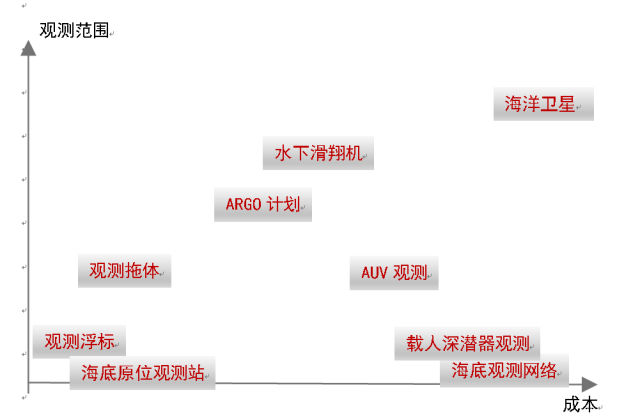

图5   海洋观测范围与成本

2 [7 B0 s0 a6 Y1 ]5 U3 F: ^$ C

04

4 v+ I. M1 e' W1 E: z1 j% v a

 海洋观测技术实例介绍

; T4 t% h/ e' d7 ~! M

最后，让我们通过几张图片，来介绍一下不同的海洋观测技术的组成和性能。

+ F+ Q. W# Z' ]: l5 v9 ?5 V1 [

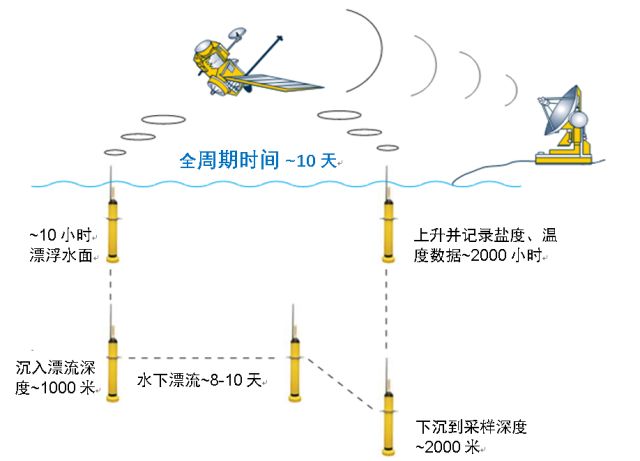

图6   海洋漂流浮标的工作流程

; y: o& I1 R4 q1 |! g

图6显示了海洋漂流浮标的工作流程。很多人都知道，世界各国共同实施了ARGO计划，在世界各大洋中布放了大量的漂流浮标，来开展对海洋的动力参数甚至生化参数的大范围观测。截止2017年3月，世界各大洋中正在工作的漂流浮标共有3936个。其中美国贡献量最大，布放了2210个浮标。英法德日澳等国积极参与了这项计划，我国也积极参与并布放了117个浮标，并在国家海洋局第二海洋研究所（杭州）设立了ARGO数据处理中心。从图6表示的漂流浮标工作流程中，我们可以看到，我们通常是8-10天之后通过卫星获得一批数据，随着浮标的漂流，我们可以获得一个海洋切面上的海洋动力参数，如确定深度下的温度、盐度甚至流速等等。这些数据，很好地支撑了海洋科学研究，海洋大气预报等工作。

" I+ [6 j: u4 ]9 l, t+ z' Z

图7显示了一个海底原位观测站在海底热液地区工作的情景。这个原位观测站是用来观测热液烟囱的温度变化的，由浙江大学设计制作

。这个系统用一个不锈钢圆锥筒，里面正交分布三层热电偶，并配套设计自容式信号采集系统和电池仓，我们给这个系统一个俗称——高温帽。通过载人深潜器布放到2000多米的海底并搁置在热液口上端，15天之后再通过深潜器下潜回收高温帽，从而获得15天时间内的温度连续变化曲线。可见这是一个典型的间接观测系统。

" w. |6 p9 W+ v# h$ Y w + k# x+ F2 h6 k, M

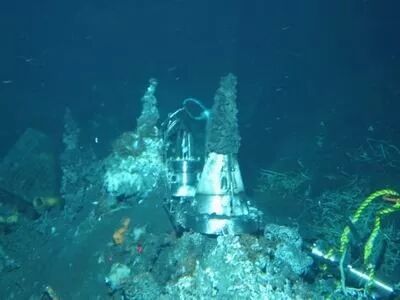

图7   高温帽在热液口附近观测作业

3 B- M0 @# i' }& a, `5 c

图8是一个海底观测系统示意图。海底观测系统通过布置海底光电缆，连接海底的观测系统与岸基站。显而易见，这样的系统可以在线、实时地获得海底的实测数据。海底观测系统的关键部件是布放在海底的接驳盒，它承担着连接海上海底的重任，进行着海底的电能接驳与分配，信号的上接下联。海底观测站通常需要高压通电，光缆通信，布放时需要采用有缆无人遥控潜水器来操作，成本是非常高的。维护起来也十分不便。

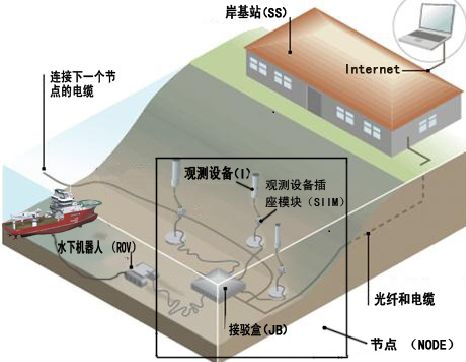

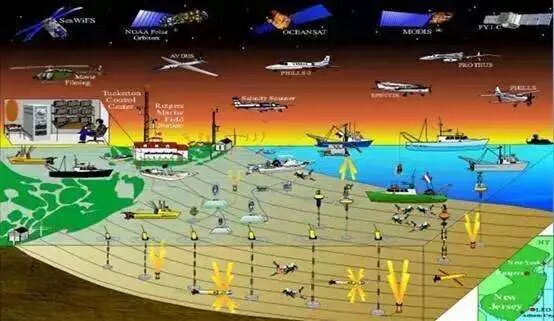

图8   海底观测系统

采用无人自主式潜水器（AUV）搭载传感器进行观测，是一种传统的观测手段。然而AUV自带电池，工作时间颇短，需要常常回收到船上进行充电（同时下载数据），然后再放回大海工作，效率甚低。如果利用海底观测网络对AUV进行充电并下载数据，既可提高AUV的工作效率，又可解决海底观测网络观测范围有限的矛盾。因此，国内外科学家们正在致力于AUV+海底观测网络的观测系统研究。图9显示了海底观测网络与AUV“搭桥”的工作原理图，这是浙江大学近年来完成的一项工作，通过在海底观测网络和AUV之间设置“DOCK”系统，解决AUV与海底观测网络的电能/信号连接问题。 5 H! b3 g! O, \+ i$ @

& g' f, G9 y2 W

并在2017年5月12日，在中国南海海域成功实施了百米深度的AUV对接海底观测网络的试验工作。

, Y6 e9 j0 L0 X1 b; i

图9   海底观测网络与AUV“搭桥”的DOCK系统

05

- U7 c6 f( e) w$ ^4 E! F. w3 ?7 O! u* V

结语

9 E9 t" c. q. A; j' M# Y" a: d+ f5 Z

海洋观测技术在海洋科技领域中扮演着重要角色，它推动着海洋科学研究的进步和海洋各项事业的发展。海洋观测技术还有待于进一步的完善，在“深度”、“广度”、“精度”、“持续度”和“经济度”等五个纬度上有很大的提升空间。发展海洋观测技术，海洋技术研究人员义不容辞。让我们共同努力，用先进的海洋技术，推动国家海洋事业进步，为人类的科技文明发展作出贡献。
