7 Z+ x" p$ ?% B( q 石墨接地体是一种由非金属导电材料石墨组成的埋入土壤或混凝土基础做散流用的新型接地材料,主要用于电力、交通、广播电视、石油、化工、建筑和气象等领域基础设施和建筑体的接地工程。具有耐大电流冲击、向大地泄放雷电流速度快,抗直击雷感应脉冲效应强、耐腐蚀、不生锈、接地电阻稳定、易于土壤融合、使用寿命长等优点。使用期间还可免维护、免更新工程,制造工艺更加环保,有较好的社会效益和经济效益。
- i }% g3 V5 j3 ^; J) ` 由于石墨接地体是一种新型材料产品,很多生产厂家均采用企业标准指导生产,其考核项目、技术要求和试验方法往往需要检测机构配合,做进一步完善。近日,海检检测有限公司海洋电缆实验室完成了石墨接地体的外观检查、抗拉强度试验、电阻率测试等一系列企标测试项目。 * t: T( ^' S( m$ F5 I
$ r' r# {# I. t! Q

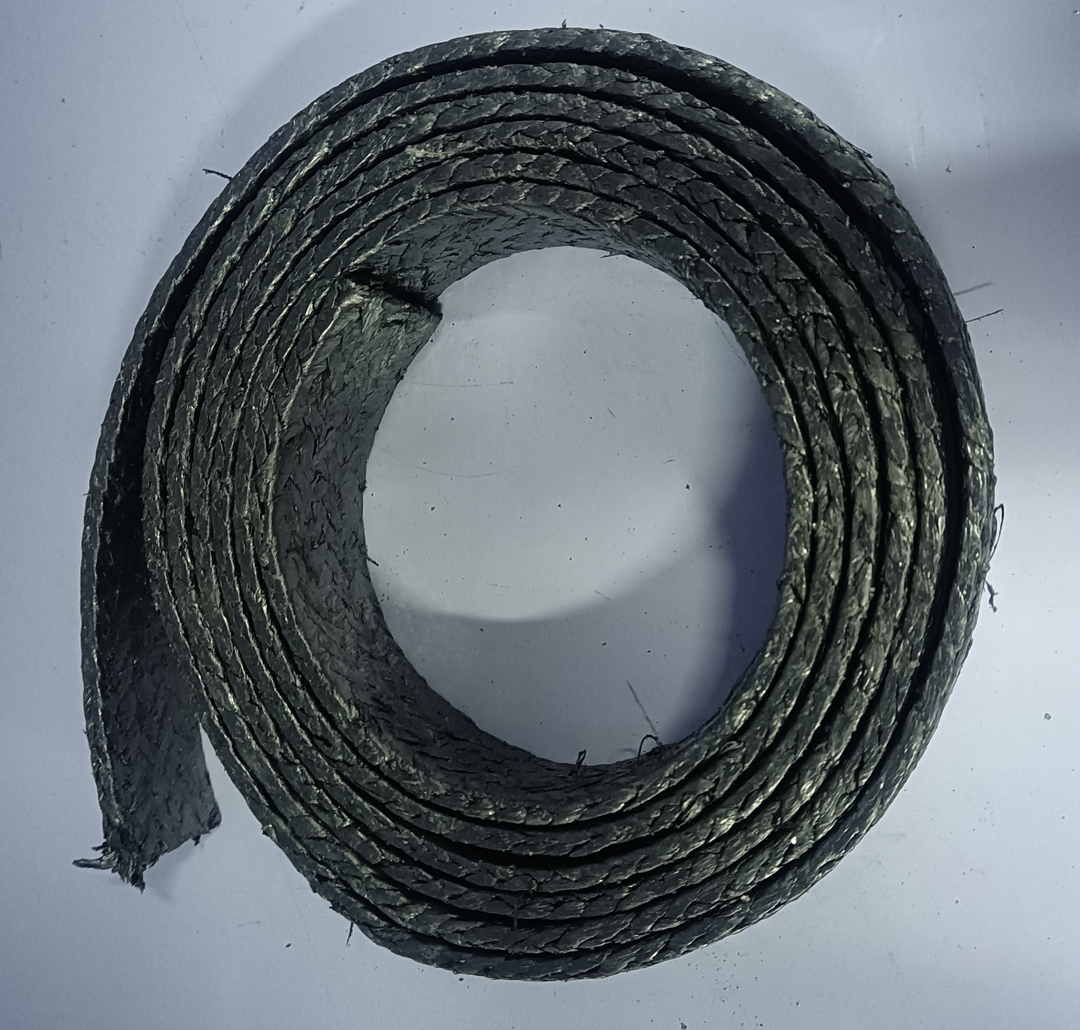

图1 石墨接地体 {0 v0 j: I& Y; F9 n4 [- [
本次测试主要是检测石墨接地体的核心部位表面是否平整无裂纹,以保证接地体可以正常使用;检测石墨接地体是否可以承受一定的拉力,满足实际使用时的抗拉强度,不至于产生裂纹或断裂;检测石墨接地体的电阻率即单位长度的体积电阻率,它是衡量导体导电性能的重要指标。
, b8 r+ L: a- T% [: } 抗拉强度测试用的设备为高精度(0.5级)的微机控制电子万能材料试验机。本次试验考核石墨接地体的抗张强度,即在恒定外力500N作用下保持10s,接地体是否发生断裂或破损。 1 R, P, H9 U# ~8 o

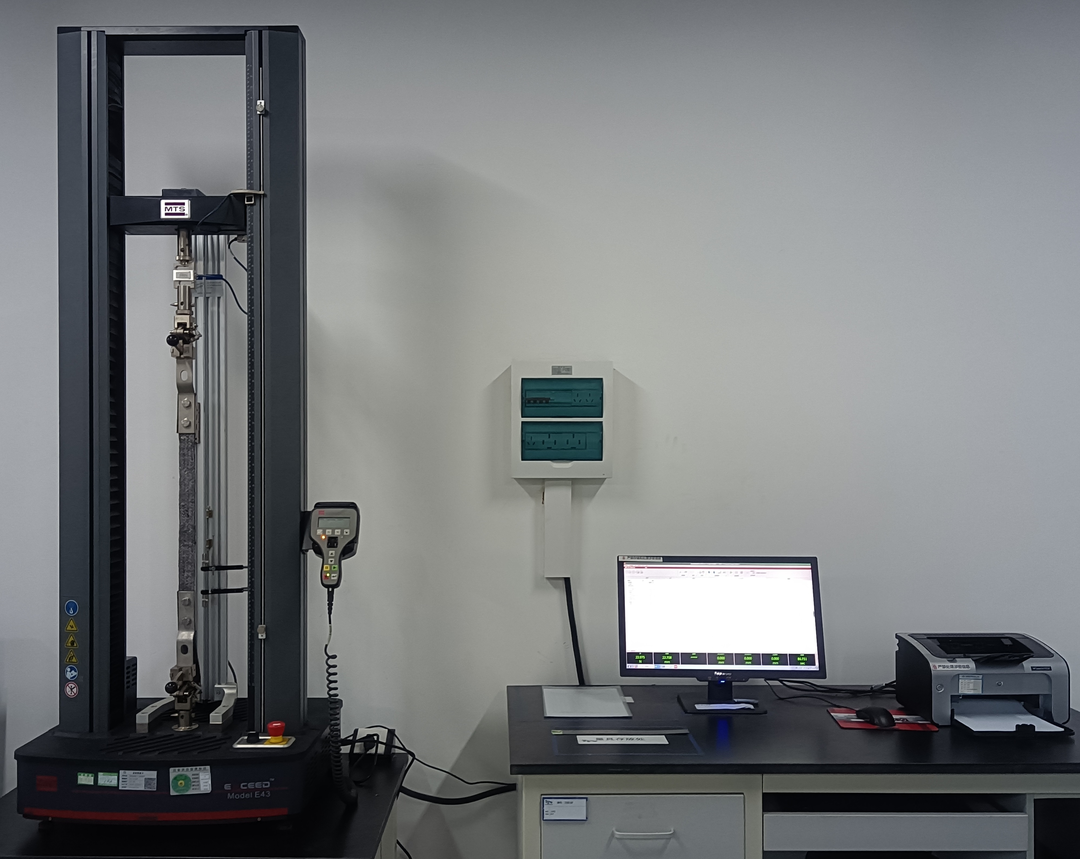

! y& k" o, q4 g- w7 }* ] 图2 微机控制电子万能材料试验机 ' s! g7 ~1 I5 ^, ~( X) V( M
电阻率测试所用设备为TH2827A型精密LCR数字电桥,其测试频率范围大20Hz~1 MHz;精度高达±0.1%。本次测试考核石墨接地体的电阻率是否≤0.80 mΩ·m。 % n, B- d9 N% |+ Y2 B0 C
# | a% H4 e- O: c& u1 t
图3 精密LCR数字电桥 . C1 o7 o' Y: w! Z" L! T
海洋电缆实验室以海底电缆、超高压电力电缆、装备电缆、特种电缆为主要检测对象,具有较高的试验电压等级和检测综合能力。同时,实验室也可以根据客户需求,制定试验方案,达到客户要求。本次试验的顺利完成也充分体现了实验室针对非标试验的技术能力,为实验室检测多元化、复合型、创新型增添了奇光异彩。
