shuzi haididixing moxing

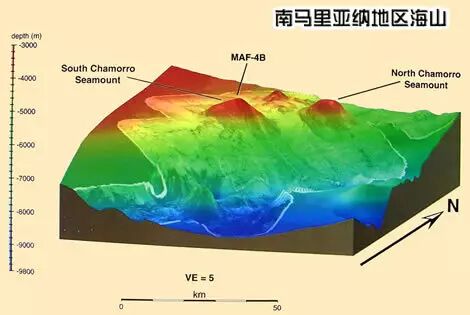

数字海底地形模型（digital bathymetric model）用一组有序数值阵列形式表示海底地表高程的数据集。可以真实完整地反映海底地表形态，通过它能够生成海底地形等高线、三维立体图，进行坡度、坡向、坡面等分析计算。按组成格网形状的不同，数字海底地形模型通常可分为规则格网（如矩形格网）模型和不规则格网（如三角网）模型。

数字海底地形模型的生产通常通过对海洋测量获取的海底地表深度信息的加工、处理的方法实现。如用单波束测深仪、多波束测深系统等设备进行水深测量，获得海底地表深度信息，然后将深度值归算为相对于高程基准面的高程值，最后按组成格网形状的不同，经过相应的构网处理后得到。

, {1 m0 u; P. Q: J$ f

数字海底地形模型在国民经济和国防建设中广泛应用。如在军事上，用于海底地形环境仿真、为潜艇水下活动提供各种海底地形信息等；在工程建设上，用于海底管线路址选择、土方量计算等。

$ M1 L \9 p" x

haitu shujuku

海图数据库（chart database）利用计算机及存储设备，将海图数据及其地理环境信息按一定模型统一组织、集中处理的系统。通过海图信息的获取、处理、验收、入库、管理等流程，建立完善的海图数据库。通过海图数据处理、数据存储、产品制作和分发服务等建立一体化的海图供应保障体系。是由海图数据库实体、应用软件、计算机软硬件设备和网络运行环境等组成的运行系统。①海图数据库实体。用于存储、管理数字海图数据（包括矢量海图、光栅海图和数字海底高程模型）、基础地理数据、文档资料数据、统计汇总数据、多媒体数据、国内外收集的数据和元数据。②应用软件。可通过局域网或远程网实现海图数据采集建库、管理、分析处理、数据库制图、产品制作和信息发布、查询统计、元数据发布、产品申请等服务。③计算机软硬件设备和网络运行环境。是海图数据库的运行基础，包括图形处理设备、大容量数据存储设备、数据库服务器、应用服务器、Web 服务器及网络设施。

海图数据库按照所存储的内容可分为基础地理海图数据库和专题海图数据库。基础地理海图数据库包括基础海图要素矢量数据、数字高程模型、数字正射影像、数字光栅海图及相应的元数据库；专题海图数据库包括礁石、沉船及其他障碍物数据，各种助航设备数据，潮汐、潮流数据，港口设施及各种界线数据等。

/ N$ T+ J0 M1 ~, s2 I6 U$ W) S( {

haitu fuhaoku

海图符号库（chart symbol library）描述海图各种符号的数据信息、编码及其管理软件的集合。是海图计算机制图系统和电子海图系统的重要组成部分。依据应用范围分为普通海图符号库和专题海图符号库（如海洋渔业图符号库、海洋地质图符号库、海洋水文图符号库等）；依据表示方式分为矢量海图符号库和栅格海图符号库。主要内容包括海图符号描述数据、海图符号绘制与管理软件。海图符号描述数据是指记录符号的定位信息、基本图形信息和比例因子信息等。海图符号绘制与管理软件主要是指基本图形子程序、功能图形子程序、基本计算和基本变换程序、生成各类海图符号的程序等，通过这些子程序可以独立完成一般的海图符号。在海图符号库中的每个符号有对应的属性编码，绘制或显示海图时可根据要素的属性信息选择符号的属性编码，在图中指定的位置上绘制相应的海图符号，即可实现海图的可视化显示。

' u4 P2 {# \9 R0 p8 L

【资料来源】本文来自中国大百科全书出版社出版的《中国海军百科全书（第二版）军事海洋环境门类分册》，由海司编研部主编，刊发在《海洋测绘》2017年第3期内。其他公众平台如若转发本文，请务必备注出处。
