浙江大学海洋学院

1 J& f7 j* s1 k+ m6 s

海洋工程类大型实验设施介绍

: X# O# @3 q+ ?

“三池、六槽、一筒、一台”工程类大型实施设施群已基本建成并投入使用

: L7 Q* j9 F5 `7 @" m

三池:消声水池、波-流动床浑水港池、操纵性旋臂水池(正式建设中)

( W# X/ k7 z8 c) k1 d

六槽:推移质直水槽、U型折叠往返式水槽、大型断面波流水槽、环形水槽、精密实验玻璃水槽、地球流体力学旋转水槽

, f3 z+ i7 L0 b6 s, q; {% m; u

一筒:60MPa高压试验筒

) I; V7 _, q- E9 ~ `3 g$ @

一台:双六自由度仿真实验平台

% {' q( g) F* b6 S

水声馆——消声水池

' A1 Q* |: b2 _

技术指标:水池长50m,宽15m,水深10m,配套设有一面可移动吸声隔墙和两座活动实验平台。长短两种吸声圆锥覆盖消声水池的六面及吸声隔墙两面,可吸收入射声波,减少界面反射,形成自由声场,消声频段覆盖1KHz-100KHz。

% L2 K+ C0 S, h! b

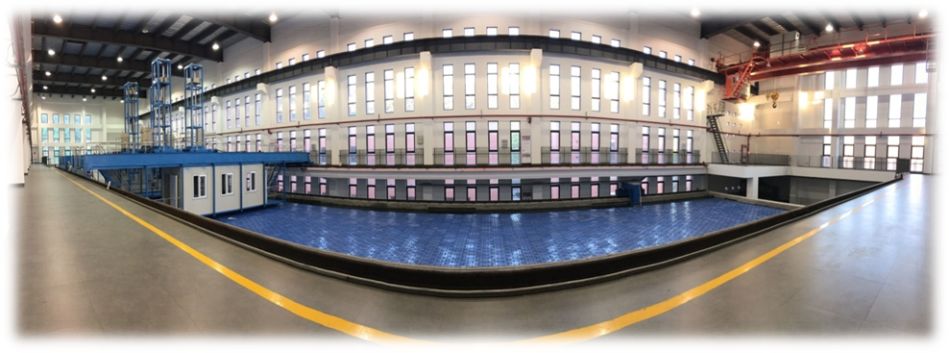

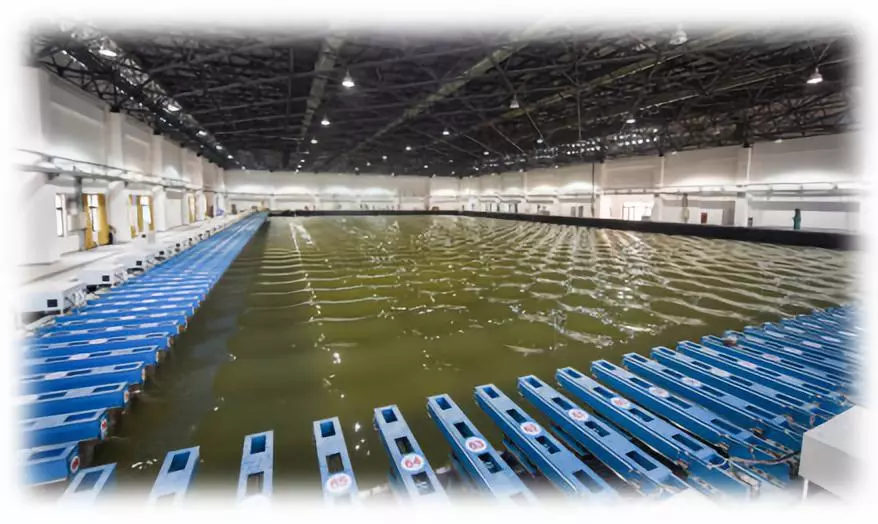

港工馆——波-流动床浑水港池

0 r" Y8 z- @( o

长70米,宽40米,深1.5米,最大试验水深1m,最大流速1.25m/s,最大潮差12cm,波周期范围为0.3~5.0s,波高范围为0.03~0.30m。主要由潮汐模拟设备、潮流模拟设备、泥沙动力学设备、移动式造波系统、中央监控系统等组成。

6 W. z- U7 g! u& C& H2 Q

7 I! a/ Q% y6 }0 l V$ }* ~

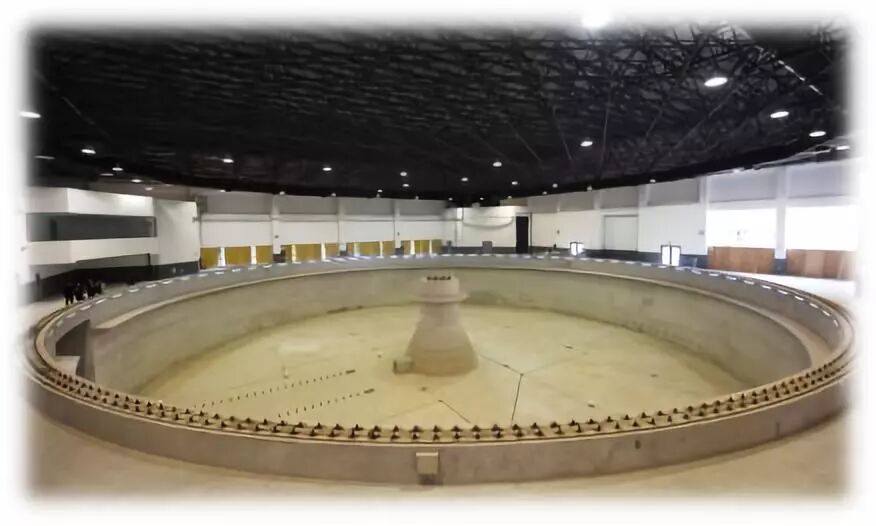

圆池馆——操纵性旋臂水池 (建设中)

. Q- S* G8 }6 h! q0 i1 U" Z. g0 s5 O3 p

直径45米,水深6米;旋臂长度24.5米,回转臂旋转角速度0.02~1.00rad/s,最大试验模型长度4m。主要由中央岛、旋臂及轨道、拖曳电机、全自动拖车和转盘、六分力测力天平、船坞以及控制测量系统等组成。

# r1 `3 ^4 @" S, |. O+ F: o+ e

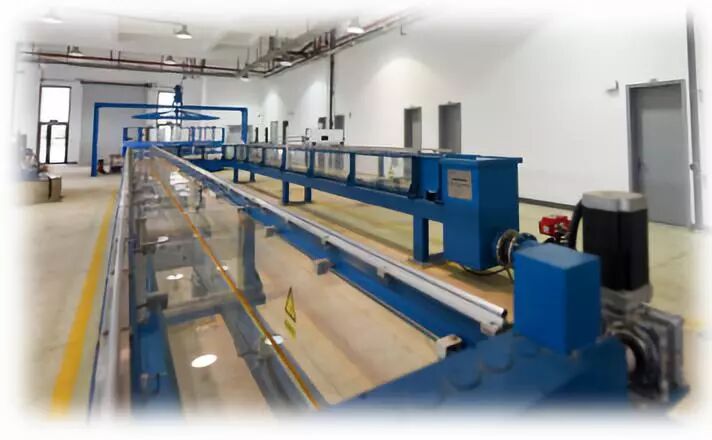

近海馆 —— 推移质水槽

9 s" K( M+ h; X( ~1 m

长16m,宽0.5m,高0.5m,变坡2%(精度≤±0.1mm),最大流量120L/s,最大试验水深0.4m,造流精度≤±0.02m/s

+ w2 n. v& G1 N# b; P: O; v4 C

近海馆——U型折叠往返式水槽

5 ~. [7 K8 q2 d

出水直段长16m,进水直段长12m,宽0.4m,高0.4m,内弯半径1.4m,全段固定坡度0.5%,最大流量150L/s,造流精度≤0.02m/s

: d( A, Y7 U) V1 A' h" b7 M/ A

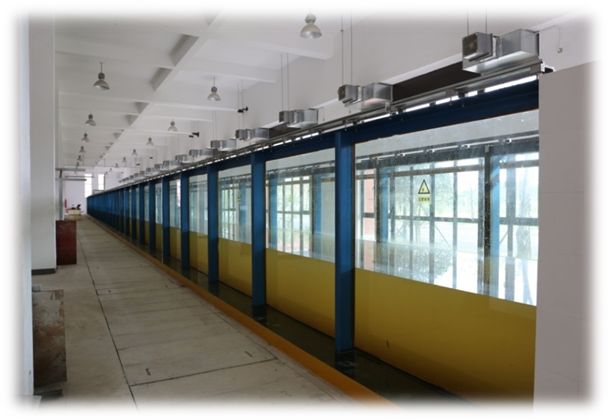

近海馆——大型断面实验水槽

7 x D9 Y* |& L+ W

长75m,宽1.8m,高2.0m,最大试验水深1.5m,最大流量0.8m3/s,造流精度≤0.03m/s,波周期范围0.5~5.0s,波高范围0.02~0.60m

* H6 u0 B* d2 I, \' Q5 `

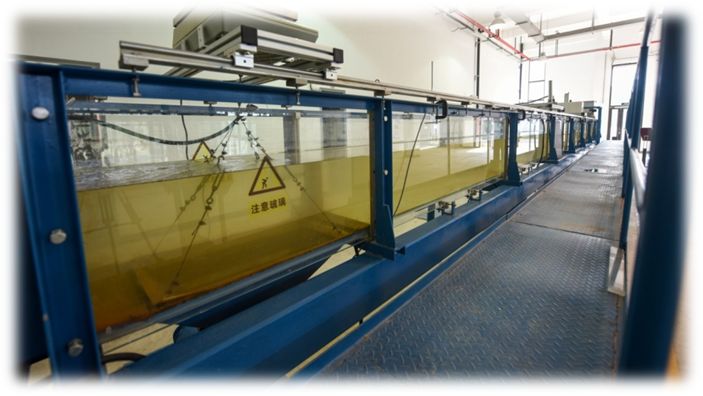

近海馆——精密实验玻璃水槽

, m+ [* P! {( c3 s2 r

长25m,宽0.6m,高0.5m,变坡0.5%(精度≤±0.1mm),最大流量180L/s,最大水深0.4m,造流精度≤0.02m/s,配有高分辨率PIV系统

6 L& z$ J% a7 x$ N9 o6 q

近海馆——环形水槽

* i3 n, S8 @& m

外径3.6m,内径3m,槽宽0.3m、高0.6m,最大试验水深0.5m

4 v& ]' x# Q6 c' p% C5 @

水槽外径最高线转速为1.3m/s,剪力环旋转最高线转速为2m/s,可实现无级变速

$ Y5 k- V) o' v+ K- F+ L

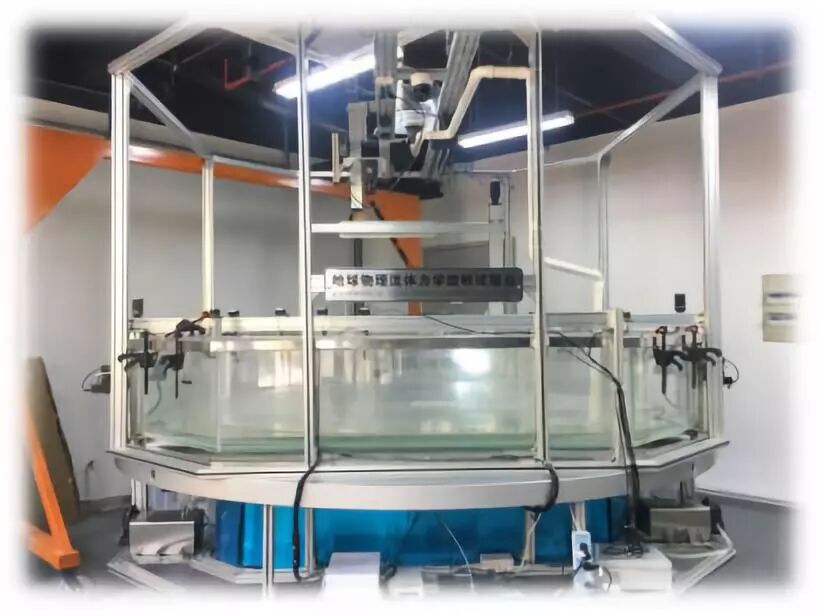

海研楼——地球流体力学旋转水槽

) r7 ~! L; _+ a

直径3m,高0.5m;旋转速度每分钟0-20转,匀速时转速精确度1/1000,配有可模拟各种地形条件的水槽组件及高分辨率PIV系统。

0 P N3 ]4 b1 P

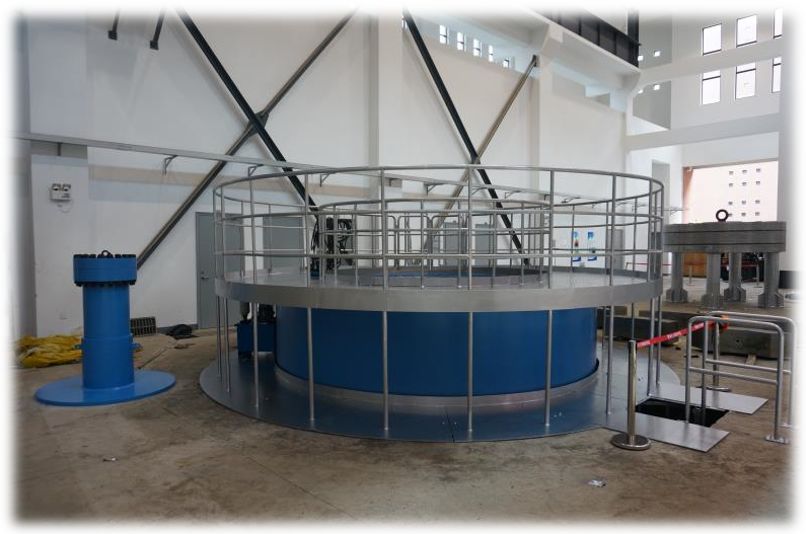

圆池馆——60MPa高压试验筒

* X5 Y( g2 f9 }. D

筒内径3m,有效高度4m,最大工作压力60MPa,包括压力容器、加压卸压系统、控制系统和测量系统

7 t5 e+ L& S" X. K7 J4 R! n8 \! a- U

海工楼——双六自由度仿真试验平台

# b4 }/ s: C+ v6 v

大平台:3.5×3.5m,负载能力为静载20吨、动载10吨,最高工作频率为

- w6 ?# \1 |% k5 H3 }5 c

3.5Hz;小平台:2.5×2.5m,负载能力静载和动载均为5吨,最高工作频率为3.5Hz

0 L5 r0 ^( E) @. L

两平台即可以完全独立运行,又可以联网协调工作,作为一个试验系统使用

- ?8 k6 W, M1 Z* T/ r

浙 江 大 学 海 洋 学 院 欢 迎 各 位 老 师 预 约 使 用!
