内海外海水位监测方案-浮子水位计

[复制链接]
% H2 Q M' e: F0 z/ _

一 项目背景

) f9 e8 d- @' |3 O- x8 Z6 F% E

海水水位上升将造成土地淹没、海岸侵蚀、自然灾害增加、水质的变化、生态环境恶化。严重影响人民的日常生活,因此沿海水位测量是很重要的内容。水深在线监测方案便于及时掌握内外海、水位变化情况,满足远程监测监管需求。并及时预警,做出相应措施,防止因海水位的变幅影响我们的生态家园。

# {/ e; [5 C% G" ]& `" Z

二 系统组成

, Y; h0 v4 J0 n. D" A- E! j1 Y

水位在线监测系统有:

* |, V1 B, N4 o* _! P+ B3 Y

感知层传感器(浮子水位计)-传输层(遥测终端机)-平台层(水测家数据云平台)-应用层(预警分析 GIS 历史数据 在线监测)-统一门户(内网 外网 PC/手机端)

8 C7 G( ~- l9 I# j2 W8 H

2.1 系统应用

0 Z) W$ E3 F; S: P

前端感知层:(浮子水位计)水位传感器提供采集功能 通过485信号将采集的水位信息传输至遥测终端机

z D$ V+ E- p& c- O

传输层:遥测终端机 提供数据采集和传输功能传感器采集的数据信息通过4G技术传输至云平台进行处理,再将结果由云平台通过4G技术传输至显示终端

6 | V$ H! B: n1 s7 r

终端用户层:数据实时传至云平台,云平台会对数据进行综合诊断分析,并借助PC端 手机端(公众号)、短信、电话等方式,随时随地向管理人员及终端推送信息

' A7 u. \/ O. f, I2 i

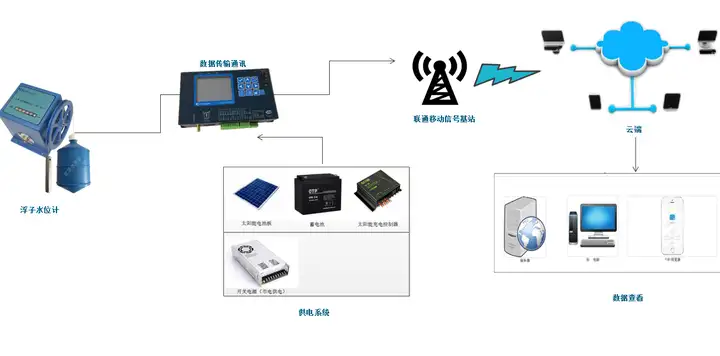

2.2系统组成图

. e& @0 U3 g1 P- d
海水监测系统top图

2.3 配套设施

& J7 P4 }0 ]) o, `" a1 s& e

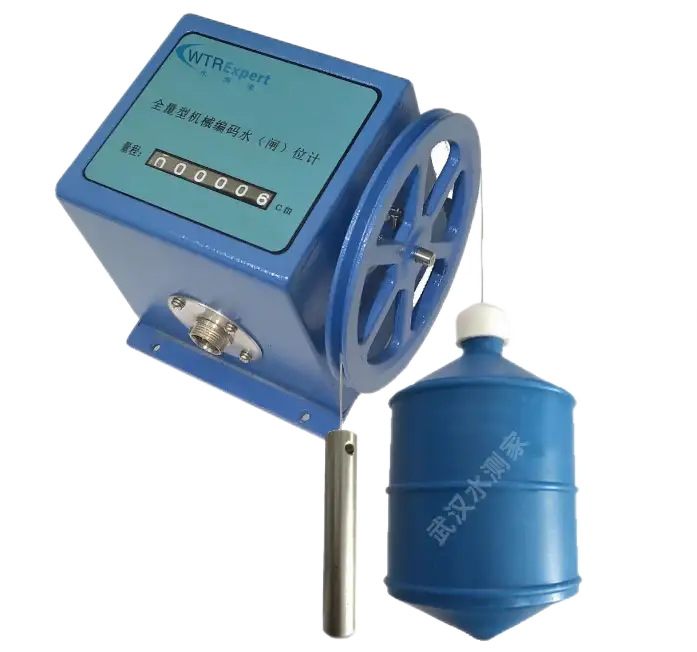

2.31 SCJ-FZ 浮子水位计

' S1 x T$ c7 m) F! v R* j; O
浮子水位计

A 测量范围:0-10m

1 M; _4 m% h: o& [) A6 ]' V0 S

B 水位变率:< 100厘米/分

. Z9 j" {8 I) n- n4 ^

C 分辨力:1cm

8 M9 s' V% o3 h$ A' D/ c

D 水位轮启动力矩:< 100克·厘米(0.0098N·m)

7 g& u" \& _# [' ?( e

F 测量准确度:≤±1cm或0.2%F·S

8 Z( \5 l0 x$ }4 J

F 显示器:十进制机械计数器

5 t2 ~% x$ J$ \/ b- |+ T4 E: ~- T' W

2、 机械参数

3 K1 ?+ n8 z2 ]6 _0 h- f8 T

a 水位轮工作周长:32cm

8 @: V+ W4 x# d8 q; w

b 测量缆:Φ1mm不锈钢缆

( W- }8 t+ O( n6 ~0 O( V B* z; D

c 浮子直径:10cm/15CM(可选)

n# j% Z7 r7 C' ^4 a, F; f

3、 电参数

8 [8 J- c5 x/ v5 R2 ^& W

输出形式:接点通断输出 接触电阻:≤0.5Ω;绝缘电阻:≥10MΩ

/ \ v& c' {: G+ ]( Z

4、 通信接口(选装)

2 |3 R5 W2 m2 Q. Z) r

RS485接口(MODBUS-RTU协议);

, ]0 M# Q' Q* m$ S5 m. H

格雷码输出; 4-20mA电流模拟量输出;

- T. W9 a. @/ ]) |! E. }% a/ ~, U

5、 使用环境

0 `# n9 {6 }) B

a 环境温度:-30℃~85℃

+ |" z% c# `2 J6 d; A9 z) \

b 相对湿度;<95%(40℃)

$ p! s3 m, i7 f p6 s# f6 D

C 尺寸:132×132×115

- I4 ], E/ I) ~ k) F

D 可靠性指标:在满足仪器正常维护条件下,MTBF≥25000小时

9 u S# ~5 h* K2 B/ }4 L& U

E 电源电压:12-24VDC(格雷码输出不用)

, d: u' g; G K

2.32 SCJ-RTU01遥测终端机

+ U8 L# R- R+ R0 R$ a8 I0 T. u
SCJ-RTU01 遥测终端机内部集成4G DTU,无需外部 DTU 即可通讯;

2.自带 2.8 寸 TFT 显示屏,以及操作按钮,便于现场调试;

+ t! x) Q2 u% c' c4 w3 a8 v$ l

3. 默认支持 512MB TF 卡存储(1分钟一条数据可以存储3年);

# P- _/ |; W( ~2 c/ F

4. 支持 TYPE-C USB 接口,方便与计算机连接;

( {# N/ N5 P# y5 @6 X

5. 支持多路 485 以及 RS232 接口;

: e }. p+ Y8 E' L

6.支持2路 4-20mA输出与2路 4-20mA模拟量采集接口;

% K _, m6 I I/ R# A' a" ]

7.支持2路脉冲/开关信号采集;

* O5 d0 B6 ~8 n- _

8.支持本地/远程配置升级,历史数据补发功能;

/ v2 V# n4 N7 c5 ?! T7 n0 C' i

9.支持 4 个中心站选择不通的通讯协议与 4 个中心站通讯;

5 ]# s' p$ m1 M. Z* l6 m' R- |" Q

10. 支持快速定制通讯协议以及传感器采集协议;

( ~, w! R4 ~$ w

11.供电范围:直流12V锂电池

9 r& f# T2 |8 S' o4 n( v

3 市电供电系统和太阳能供电系统(结合实际情况二选一)

1 l8 B" b; w0 D1 h4 l4 F" h8 h

太阳能供电的话一般采用38AH/12V蓄电池60W太阳能电池板供电,默认5分钟采集一次。

2 e4 X9 o8 B9 {& _+ s: i

4 设备机箱:用于放置控制器、电池、充电器、信号防雷器等(太阳能供电情况)

0 n& o) q3 a6 R5 F4 P0 \& ]1 o

5 其他必要设备(电源,地笼,基础等)(太阳能供电情况下)

5 D |: F5 [) A* Y# d0 \2 l

6 立杆(供电系统需要)

- Y, s: F, M% [* S

7 水测家数据云平台(GIS显示,实时数据,历史数据,图形展示

% A& o# z y0 Z0 t" i

3.0 安装注意事项

) N8 K9 @* W) y0 J9 c% S

浮子水位计安装注意事项:

- E- E5 ~6 P2 `% L8 U3 E" Q/ m2 I

1、本传感器属于高精度仪器,安装时严禁敲击和摔打碰撞。

0 L% I9 u1 ?' r/ k: y0 m

2、接线务必正确,错误接线可能会导致传感器内部电路损坏。

$ E* O9 r0 f4 V" k: W) b

3、请不要将传感器的输出线与动力等线绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰。

$ D9 s t H3 f( S' O

4、电源线请选用屏蔽线或双铰线。

' ^0 ?! O4 R% X, K# T6 f7 l

测井上方固定水位计安装基板,并保证重锤及浮子自然下垂时不与基板发生摩擦。基板与水位计固定之间的联结孔位为40*40,4-ф6孔,用M5*20联结螺钉。

3 f& h$ k( v# ~. [' {1 v) n. c

6、测井选用直径150mm的两根(或一根直径200mm以上的)PVC管或钢管并排垂直安装。

6 \& q4 z' d% E

7、测井安装应垂直,且测井内壁尽量光滑以免影响浮子及重锤上下自由移动,保证浮子及重锤不与测井壁发生摩擦。

; d J' @1 J- ^5 c; x( w

在传感器上方建一防雨箱。

, k$ e# d* ^/ x; p8 V

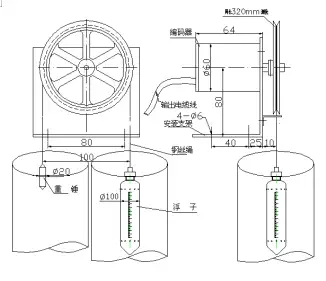

浮子水位计安装示意图

3.1 现场案例

* R# m) w) D2 g
浮子水位计现场案例

4 软件平台-数据管理平台

. T- ^9 w9 O6 @! g

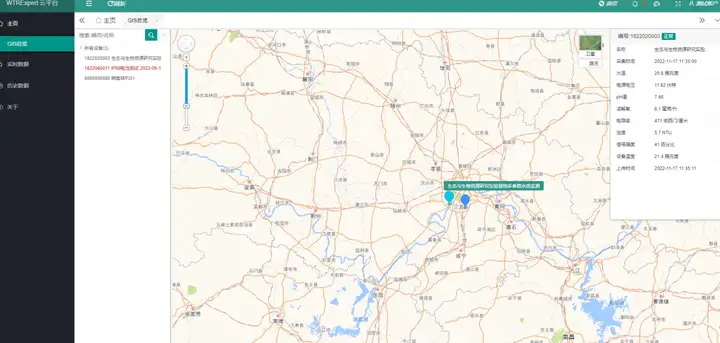

水测家数据云平台
水测家数据云平台

中心数据管理平台是一套信息可视化、专业化、人性化、智能化的水位监测系统实时联网软件平台,可满足监测信息数据统一接收、查看、处理、分析、评价、整编、发布、管理等需求。

" T& b C2 {( B) y8 T

态可视化数据展示:结合GIS地图动态 展示流量信息,包括水位类别、水位达标 变化情况等

/ I" i0 r' C! T3 |

数据管理:数据查询、数据审核以及数据补录

* N; {! X1 I. A" x/ a

数据应用:水位信息统计与分析、数据 质量及系统故障情况统计分水位数据异常变化、上报异常&故障、离线以及系统设备发生异常或故障时,平台会立刻进行告警,通知相关人员进行处理,支持公众号推送、以便及时采取对应措施。

) w! t. \# B9 x0 m

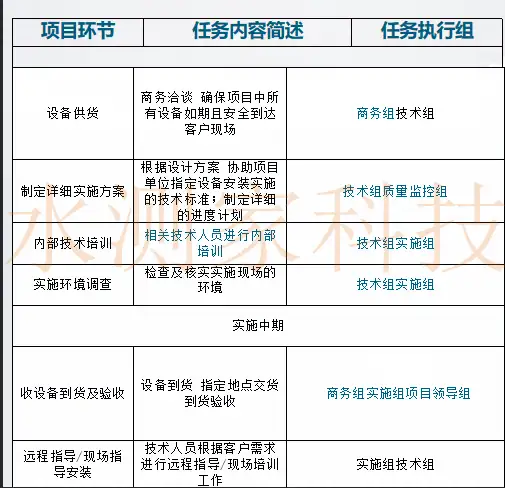

5.0 售后运维

$ v H( w2 n, `1 E
水测家售后运维 , I2 i4 x) z' K6 x9 ]" G* k& b' g6 A : c1 \1 u0 _# |7 i* T' K 4 G. W$ h$ V+ X7 w* a8 g$ K% j3 W$ [5 A& [
