2023年4月6号,“雪龙2”号安全返抵上海,此前“雪龙”号已于3号安全返回,标志着中国第39次南极考察任务安全圆满完成!两船于2022年10月下旬出发,共历时163天,行程6万余海里。本次考察是我国第三次实施“双龙探极”重大专项工程,主要围绕南大洋重点海域对全球气候变化响应与反馈等重大科学问题开展考察工作,经过5个多月的现场作业,顺利完成南大洋有关海域和南极大陆有关区域的调查任务,以及中山站到南极冰穹A断面所有站点的冰雪环境监测、天文观测和伊丽莎白公主地等区域的冰下地形探测,组织实施了多个科研项目,取得了一批重要科研成果。

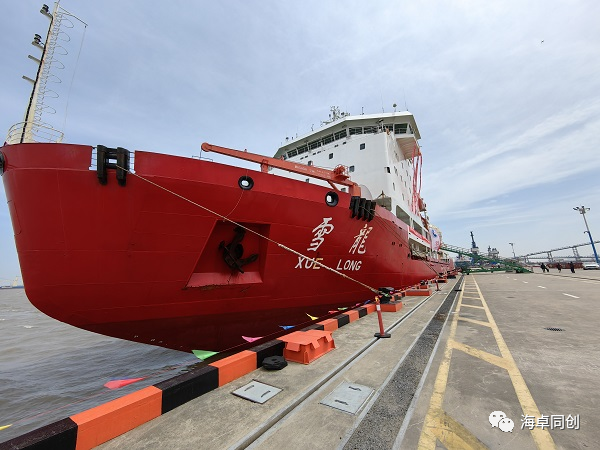

    4月3日,“雪龙”号靠泊中国极地科考国内基地码头                           (图片来自网络)/ S) o1 e" C t' [2 _

由北京海卓同创科技有限公司研制生产,具有完全自主知识产权的MS8200、MS400P两型多波束测深系统,分别搭载在山东科技大学“嵙海”系列智能无人船,圆满完成了南大洋两个重点海域的水下地形勘测任务,取得了一批宝贵的数据成果。这是我国首次使用国产化多波束测深声呐产品在极地成功完成水下地形勘测任务。

9 {3 S0 d( x( c4 L5 f; l* _6 M

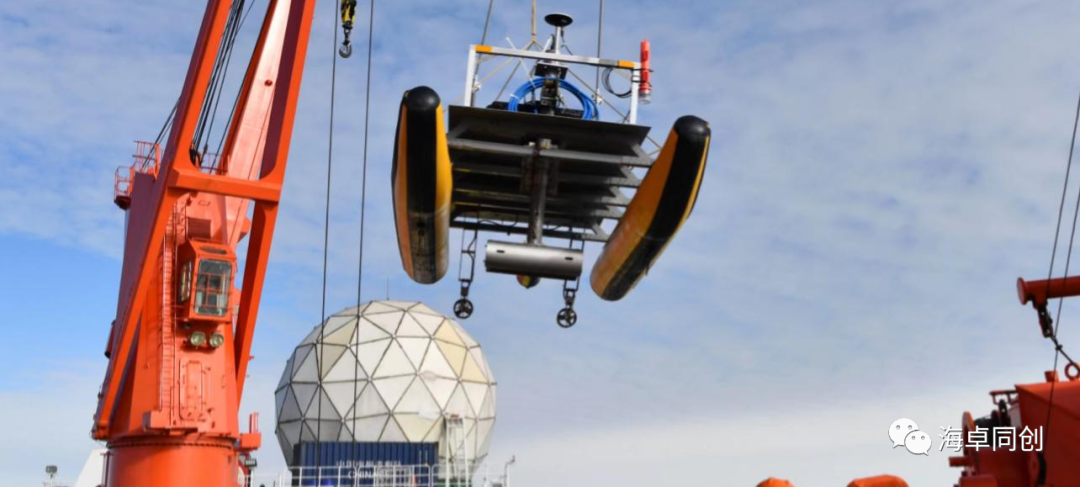

                 “嵙海1号”

! o' X. }; [' e6 f$ A7 K' h

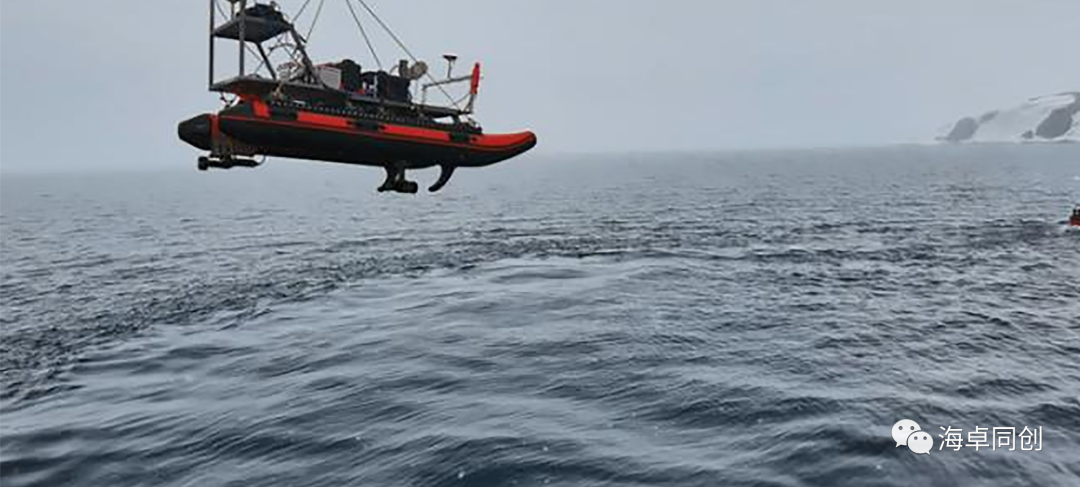

                       “嵙海2号”

! x2 g6 x$ Q6 Q2 \* C

海卓MS8200多波束测深系统,是公司研发团队专为“专业海洋测绘”、“大水深航道测量”的用户精心打造的一款勘测利器,结合200KHz主频和海卓同创特有的“浑水检测”算法,保障了该套系统在恶劣水文环境下实现精细水下地形测量、并可以勘测更大的水深范围。

( R/ K& ^5 q8 S5 R0 ^3 R

产品特点

- e& f! S) ?1 V0 D" |4 z

(1)高效测量:最大160°波束开角,8倍水深以上的有效覆盖,最高Ping率60Hz,测深范围400米,为专业海洋测绘用户量身定制。

9 _- R0 n7 r( M% p8 i

(2)一机多用:三维水下地形测量、水体成像、侧扫成像、多目标点检测 功能集于一体,辅助测量设备内置与外置多种模式可选。

( f+ u9 V/ W. f4 w" Z( O

(3)浑水优化:清澈水域、浑浊水域,内河、沿海,精细结构、大范围水深测量,均可通过调整频率实现最佳匹配效果。

! R( n7 Q8 F& Z: c! B

(4)测量Ping率最大可达60Hz,最大测量水深达到400m,标准功耗在80W以内。

8 C6 [3 Q& K6 N O9 b/ M, T

(5)全中文交互软件,软硬件同步开发,设置简单,操作难度小。

& r. W+ c4 n S% Q: {( Q \3 |

(6)适合专业测绘团队用于大范围浅海海洋调查研究、航道勘测、风电运维、水利水文、港口维护等方向。

% \4 d1 L1 u7 a* j& m5 F# N! q, S

主要技术指标

! D7 W% d: {3 e/ b" O9 m

l 工作频率:200kHz

1 X8 n6 Q+ ~- Z* C) `/ @+ V

l 波束数目:512/1024(可定制)

6 _7 u. r' b* b; c( [. X* l( X

l 波束宽度:1°×2°

/ u( i: X1 @4 D# y6 b

l 波束开角范围:160°

9 @3 \9 ~' v3 u$ k/ z

l 测深范围:0.5-400m

- I7 ~/ s. U1 b' c2 p4 t, w

l 测深分辨率:0.75cm

: A( ~( r3 x* N {

l 测深模式:等角/等距

3 O8 R* G7 @ H# R

l 最大Ping率:60Hz

- v' i8 i- y$ |7 b

l 信号形式:CW/Chirp

- H- B# _! b' ^. t' k

l 脉冲宽度:30us-8ms(CW信号)

: }: m- ]7 s0 B

l 耐压等级(声学探头):50m

3 b) K% i; w* m

海卓MS400P是针对便携式、机动式水下测量应用专门研发的超小型、超低功耗一体化多波束测深系统,适合各类橡皮艇、木筏子等简易安装使用,真正做到单人安装、随需随装、随装随测,像单波束一样简便。

3 O" F' Z1 o" R- d) a

产品特点

8 U/ O- W: t, t$ f5 A/ U0 ]

(1)轻便小巧:就像一本字典;重量轻,探头只有8.3公斤;功耗低,小于40W;安装和单波束一样快捷方便。

3 i8 s: Z7 `, X1 f6 ^8 ^

(2)主流指标: 400kHz工作频率、512个电子波束、1°×2°波束宽度、143°波束开角、0.2-150m的测量范围、0.75cm测深分辨率、60Hz最大Ping率,都是主流高端浅水多波束的标准指标。

) G% ~5 g. |) M

(3)功能强大: 近场动态聚焦波束形成、免安装校准、实时水体成像、实时横摇稳定、侧扫图像输出,顶级多波束配备的先进功能一应俱全。

; G! t% G; m+ S" h9 R. `' r+ P

(4)集成度高: 一体化集成航姿测量仪,实现免安装校准和任意角度倾斜测量,表面声速仪、声速剖面仪,根据需要还可选配POSMV或海卓POS外置姿态仪。

0 d f1 f* ^) t" _- F

主要技术指标

% z, \$ l9 A V" ^$ x* A4 n

l 工作频率:400kHz

8 B$ R" s2 _% `" _ ^+ W6 ^

l 波束数目:512

9 x+ z! b0 o9 x3 ?% y( m; B

l 波束宽度:1°×2°

/ F* y+ J# v. x3 V" X) K; q# J

l 波束开角范围:143°

6 q1 t4 F: Y# _% n& a3 E6 i. T

l 测深范围:0.2-150m

$ Y4 ? v% k1 M% Z U% i; n

l 测深分辨率:0.75cm

, j5 c$ l# Z' B: o4 Z/ j" a7 V

l 测深模式:等角/等距

4 b8 I; y& P9 Q2 p; t7 H+ J

l 最大Ping率:60Hz

, b+ C$ |. C+ l6 i

l 信号形式:CW(Chirp可选)

" y' b& R# C C" f8 @0 @& h7 [

l 脉冲宽度:15us-8ms(CW信号)

3 s! S( X# S5 f. ^

l 耐压等级(声学探头):50m

( F M/ @+ w4 T4 p! @

北京海卓同创科技有限公司是一家聚焦在水下勘探领域,致力于掌握核心技术和自主知识产权,研发、生产、销售声呐及相关产品的国家级高新技术企业和北京市专精特新企业。

6 f1 ?% ?0 | L4 L2 {

公司研发的多波束声呐、侧扫声呐、图像声呐、声速测量、航姿测量和单波束等系列化声呐产品在测绘、应急、安防、运维、水利、环保等国民经济各细分领域得到了广泛的应用。本次圆满完成中国第39次南极考察任务,再一次凸显了公司产品在探测性能、产品稳定性、环境适应性等各方面的卓越品质,也是对公司在核心技术研发、产品平台开发、生产标准化建设方面所付出的努力肯定。

: p N& j: W$ o3 ?9 N

未来,公司将在继续夯实现有核心技术的基础上,拓展自动化、智能化的技术布局,为实现公司“让水下勘探工作更美好”的使命而做出更多努力!

6 ^8 R* p+ V6 g+ Z8 V. M

让水下勘探工作更美好
