SCI论文图表制作

发表SCI论文的时候,除了文字表达,图表也是非常重要的组成部分。图表可以让研究过程和结果更加直观,有时候一张图片比一大段文字更有说服力。但是许多新手作者可能会有这样的疑惑:什么时候该用图片表示,又什么时候该用表格呢?那些精美又复杂的示意图又是怎么制作的呢?不妨看看下面的图表制作经验。

FIGURE

图/表/类/型

TYPE

图表一般出现在论文的方法和结果两部分,要么用来示意研究流程和条件,要么表达研究结果。

图表也分为图片和表格两种形式,表格的优点是可以方便地列举出大量精确数据或资料,而图片则可以直观、有效地表达复杂数据。如果强调展示精确的数值, 就采用表格形式; 如果要强调展示数据的分布特征或变化趋势,  则适合采用图片形式。表格的类型比较单一,几乎都是三线表形式;而插图则根据不同的作用分为以下几种:

#01

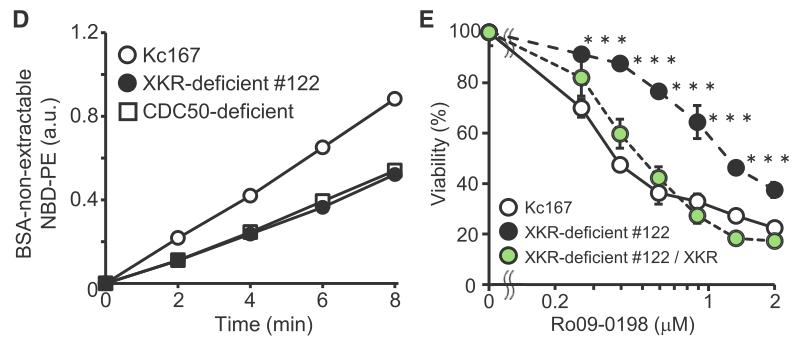

折线图

当你需要展示一组或多组数据的连续范围或时间内的变化时,折线图是最佳选择。在相同的范围或时间内,不同组或样本的变化可以用不同颜色或不同符号的线条来表示。


#02

柱状图/直方图

如果数据不是连续的,但被划分为相互关联的类别时,例如不同的样本、方法或设置,则可以使用柱状图,这主要强调不同组别之间的对比。


#03

散点图

散点图可以用来说明两个变量(分别用X Y轴表示)之间的关系,但注意这两个变量都必须是连续的。散点图通过散点的疏密程度和变化趋势表示二个连续变量的数量关系,多组数据可以呈现较为明细的分布趋势。


#04

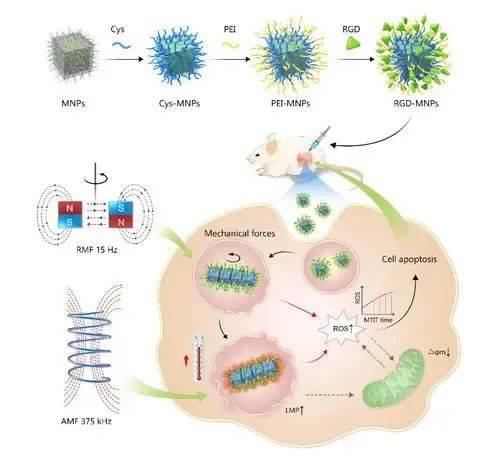

绘图

绘图通常用来描述流程或组织结构关系等,例如Cell杂志要求论文提供图片式摘要,就是一种示意绘图。


#05

照片/电镜图

照片可以直接展示研究对象的真实外观,电镜图也算是照片的一种,只是放大较多倍数,能看见肉眼无法观察的细节。


#06

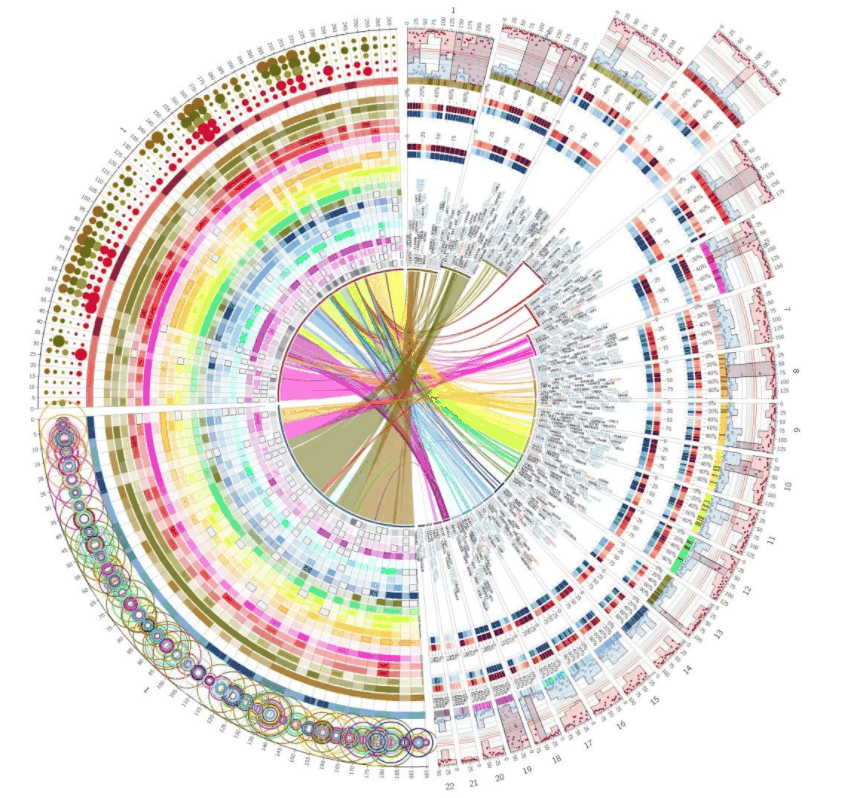

仪器导出图

有些研究结果是直接通过相关仪器生成的,比如微生物高通量测试结果、化合物质谱图等。这类图片如要展示在文章中,稍作处理即可。


SOFTWARE

制/作/软/件

Applications

图片的类型还有很多种类,例如饼状图、箱图、流式图等等,各有各的作用特点。但由上面的图片类型可以看出,图片形式大致上可以分为两种:一是由数据生成的,即数据型图片;二是非数据生成的,即示意型图片。那么该如何制作这些图片呢?根据不同类型,可以推荐以下制图软件:

#01

数据型图片

由数据生成的图片是最为常见的类型,通常使用Excel即可生成图片。但如果对图片的要求更高,则推荐使用Origin软件制图,无论是数据方差、线条颜色还是分组排版,处理起来都十分方便。这也是众多科研人和杂志认同的制图软件。


Origin 制图界面

其次还有Matlab软件,该软件其实功能更为全面,制图类型更多,但是使用起来也更为复杂,甚至要会编程,不推荐非相关领域的科研人使用。

#02

示意型图片

示意型图片相对数据图来说比较困难,因为需要作者自己设计和绘画。不过为了满足科研需求,已经有非常多种类的网页或软件可以用来制作示意图,并且提供模板,大大降低了制作难度。比如BioRender,Chemdraw,Lucidchart等,看名称就能分辨出各自的侧重点。甚至微软的PPT也是很好的制图软件,前提是善于运用其功能,并且搭配好相关的素材模板。具体如何使用,就需要作者自行探索了,网络教程非常丰富。至于照片和电镜切片等仪器生成的图,稍加排版就行了。

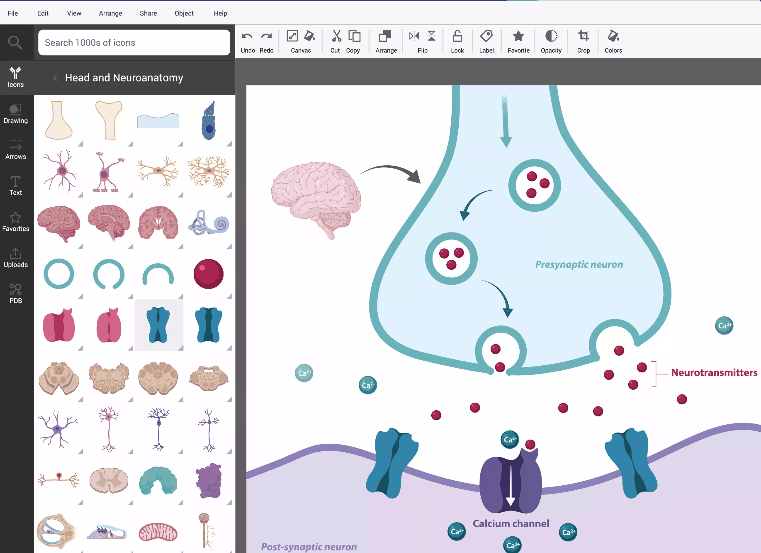

BioRender 操作界面

#03

其他

图片的制作有时并不能完全靠一个软件完成,还需要一些其他软件的辅助,比如矢量绘图软件Adobe Illustrator(AI),可以在不降低画质的情况下调整图中各元素的位置,多用于排版;又比如Photoshop(PS),可以调整图片像素,多用于修改图片尺寸格式等。


FORMAT

图/表/格/式

Fig & Tab

图表制作完成后,还需要注意是否符合投稿杂志的要求,因此需要提前阅读Guide for Authors。

Figure的格式则是常见的“重灾区”,一般需要注意以下几个方面:

尺寸:一般按出版要求将图片宽度分为单栏(80~90 mm)、1.5栏(130~140 mm)和双栏(180~190 mm),注意有些期刊对图片的高度也有要求,尽量裁剪掉周围空白处;

分辨率:彩色图片的分辨率要求一般为300dpi,混合型图片要求500或600dpi,线型图要求1000或1200dpi;

图片字体:图片中的字体也应当保持统一,按照印刷尺寸字体最小不低于6pt,最大不超过12pt;

保存格式:图片最常见的可接收格式为TIF或JPG格式,还有可编辑的EPS、DOC等格式,最好根据图片类型进行选择。

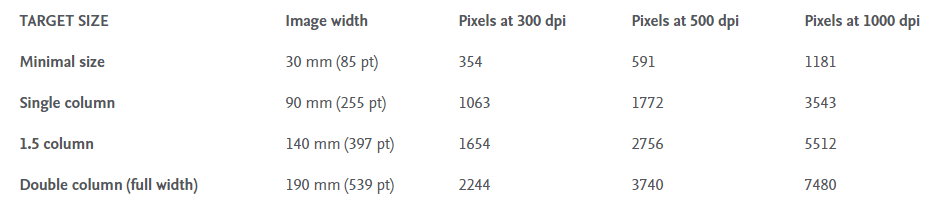

Elsevier 出版社《Guide for Authors》截图

...

Figure之所以经常出现格式问题是因为一眼看不出来,需要通过属性查看具体信息。建议使用Photoshop或AI等软件导出符合格式要求的图片。一定要保留可编辑的图片,方便后面根据审稿意见进行修改。

Table的格式要求需要注意的不多,基本都使用三线表,数字内容对齐,列宽合适就行。但无论是图还是表都有一个非常重要的点就是自明性:图或表都应该是相对独立的, 图表中的各项元素(术语名称、曲线、数据或首字母缩写词等)应清晰、简洁、完整,要做到配合图例和注释就能让读者即使在不读正文情况下也能够理解图表中所表达的内容。

欢迎补充不同意见!
