声学多普勒海流计- @$ \4 W% A2 `3 D. I  g- I. v
Acoustic Doppler current meter

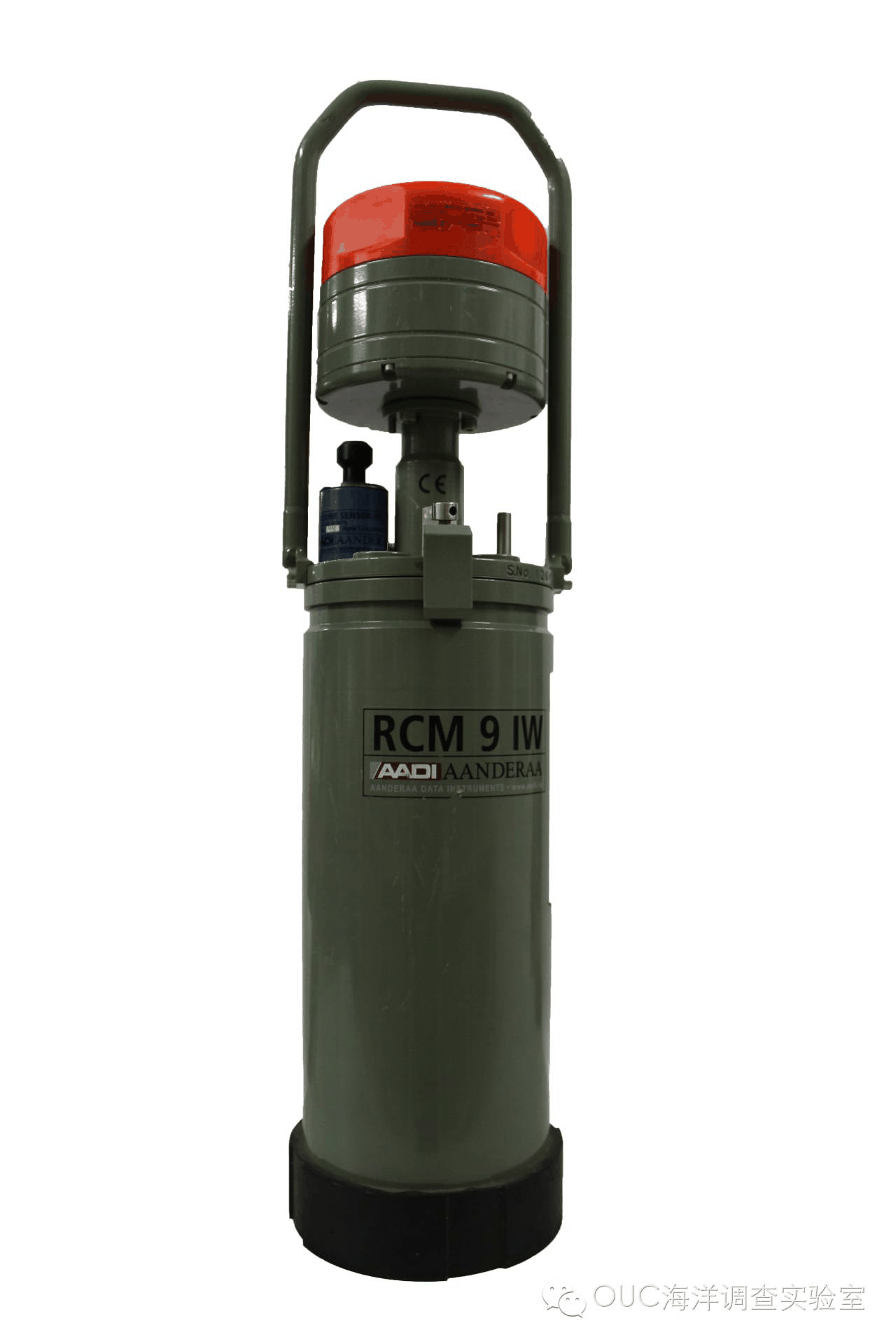

实拍展示

- R) m) Z- n2 ^
设备名称:声学多普勒海流计
英文名称:Acoustic Doppler current meter
型号:RCM9 IW
测量参数:海流(流速、流向)
仪器公司:挪威安德拉公司
仪器公司简介:
挪威安德拉仪器公司(AANDERAA INSTRUMENTS)所生产的海洋学仪器广泛用于海洋学及相关领域以获取海洋及内陆水域的信息。目前他们的产品已在世界40多个国家销售15000套以上。公司的产品都具有集成化电子元件包、低电耗、使深度最深可达6000m、并且设计简单、使用方便、易操作、少需维修等特点。公司主要的海洋学仪器有海流计、水传计、潮汐计、温、盐、深测量仪、数据浮标等仪器装置以及相关传感器、信息收集处理系统。
工作原理:
该类仪器是以声波在流动液体中的多普勒频移来测量流速的。如果声源和接收器之间有相对运动,则接收器所接收到的频率和声源的固有发射频率是不一致的,如果它们的运动是相互靠近,则接收频率高于发射频率,反之,则低,这种现象就叫多普勒效应。接收频率和发射频率之差叫多普勒频移,也叫多普勒频率。

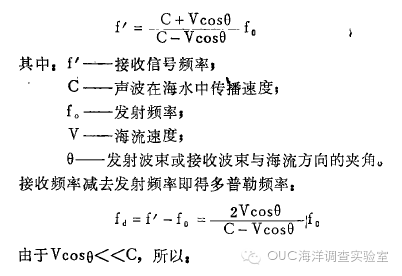

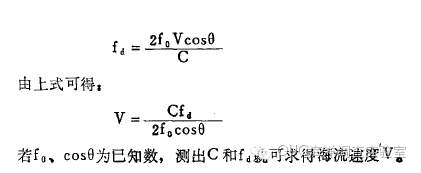

当散射体相对于接收器运动时,由多普勒效应理论得知,接收信号频率是:
技术参数:
工作最大深度:50-6000m
准确度:
流向- |! U, [1 T; Q1 h* b( Z8 F
±5°
+ d0 J5 y6 N. e; x% F( @* e7 T$ c+ ]
流速
: _% ~1 P, O3 s0 C7 @" n( p6 ?
±2cm/s6 N+ o4 s, u  I* p1 f5 i4 ~
优点及局限性:
优点:
声速可以自动校准,能连续记录,仪器无活动部件,无摩擦和滞后现象,测量时感应时间快,测量准度高,可测弱流等。
局限性:
(1)存在仪器本身发射功率、电池寿命和声波衰减等问题,因此限制了该类仪器的使用;
(2)不连续性:测量要逐点进行,不能一次观测所有水深的流速数据,相互之间有一定的时间间隔,并经常受风浪等海况影响(而多普勒海流剖面仪采用剖面测量模式,一次数据采集即可完成所有水深的流速测定,而且设备固定安装于海底,系统根据设置时间自动采集记录,保证数据连续、完整);
(3)外界干扰:工作时受海况影响较大,并会影响测量精度,有时甚至导致测量数据错误(多普勒海流剖面仪安放在海底,风浪对海底设备造成的影响很小)。

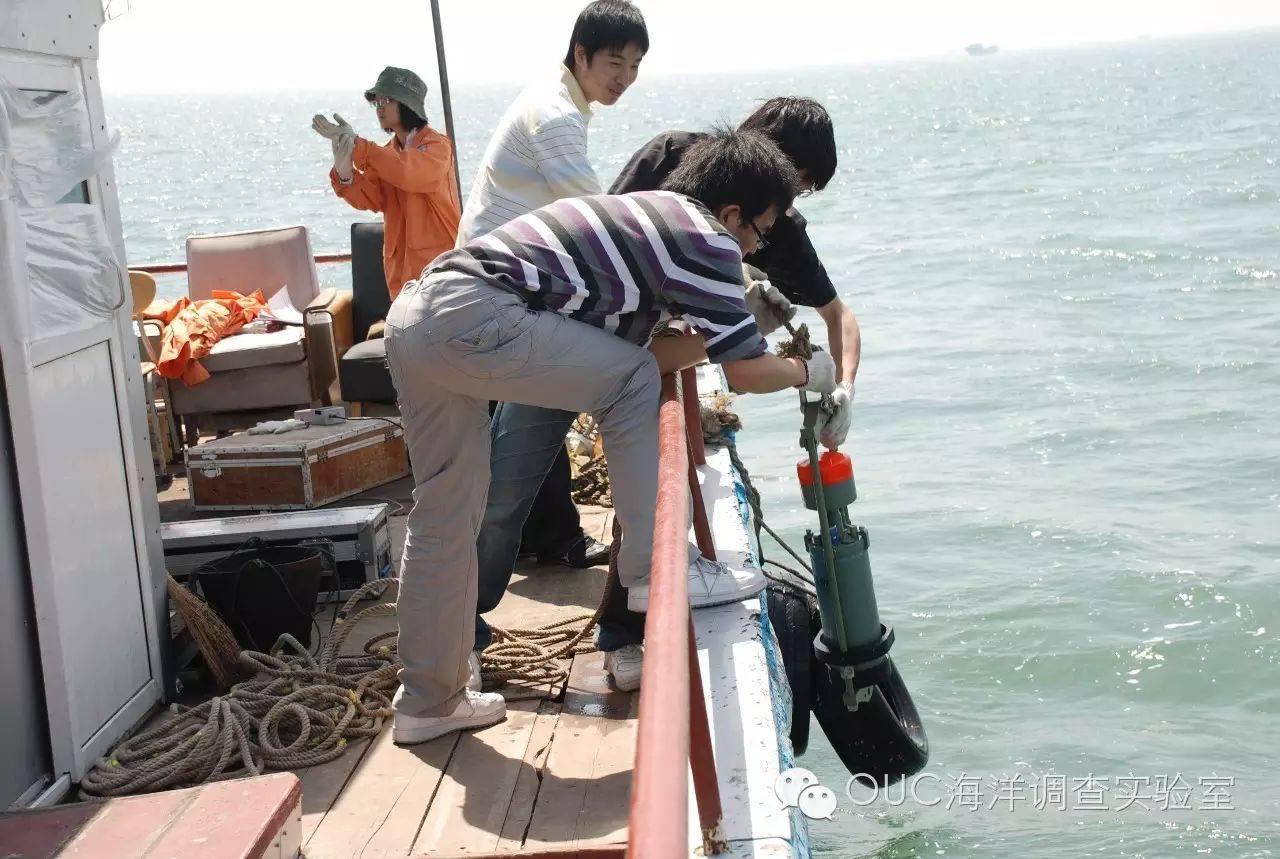

工作照片:

. y4 h) I* U8 V, X

# S5 m# U1 w7 D- Q
