今天装上origin 2019b之后体验了一把,正好出于需要,使用了其自带的图片提取数据功能,简单和小伙伴分享一下这个工具—Digitizer。小编之前分享过关于数据提取的软件get data,相比较而言origin自带的在操作上更加的人性化,提取出来的数据准确度较高。origin数据提取工具在之前2015版本之前需要单独下载的,之后的版本就不要再去安装了。小编也是初次使用,如有错误欢迎指出,交流学习!
. ?6 Q  g: _* ?9 @0 o

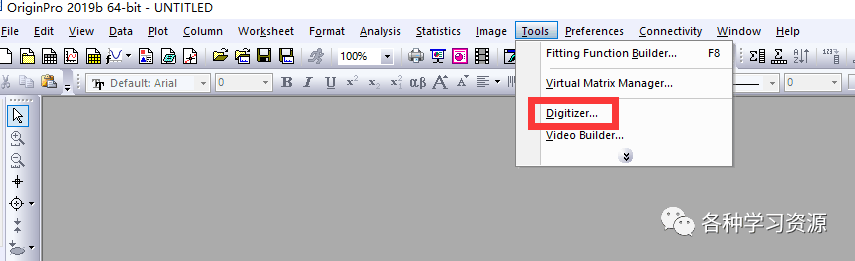

1.点击tools,选择Digitizer e0144da6177008d574143d3cdd59638c.png
# B$ K5 g8 E+ @9 H: O! I4 I. D6 [8 F9 u- u" @0 n2 O

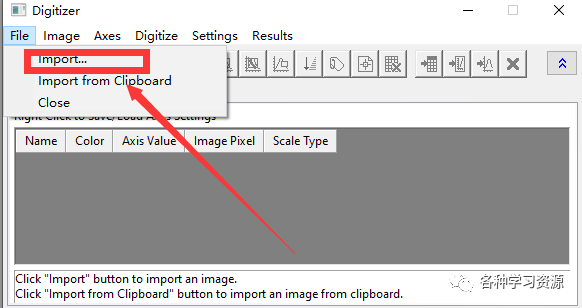

2.导入图片这个图片格式支持很多种,之前的get data对图片格式有要求1 \4 e* a$ }" C9 T9 F0 J) z
05e8e7779e85768543ab1e56c0c05c37.png & ]+ g( [/ A- P
9 u9 S" i" k* R; I8 F! I: R
3.打开图片后设置坐标轴如下图所示有四条线,对应图中的四个边框,移动左图中的线条,一定要对应准确,在右边的方框中填入坐标的起始点、终止点4 l0 M# K9 H6 t6 i& O1 g- Q
6 ^( A2 g$ D; E9 m, Y. J! E1 ^& _5 {3 ?; C8 t) v8 R

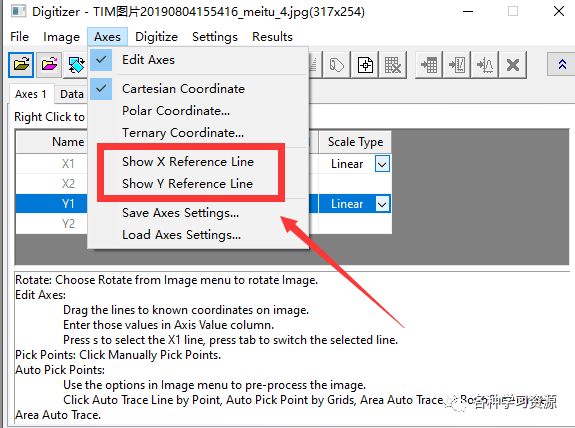

7 H8 E7 Y6 E+ A$ a7 u8 L4.标定图中的点点击Axes ,依次设置X轴标定点、Y轴标定点。效果如第二张图0 O& w" l5 e9 k& M. n' K

- Z2 [- t! U+ g" o# ? 8616224b5f181721c06a288998a41041.png
) p8 m( N/ \; [/ ?9 y9 d6 }$ }, a- |, c, }4 P# O+ `- ]

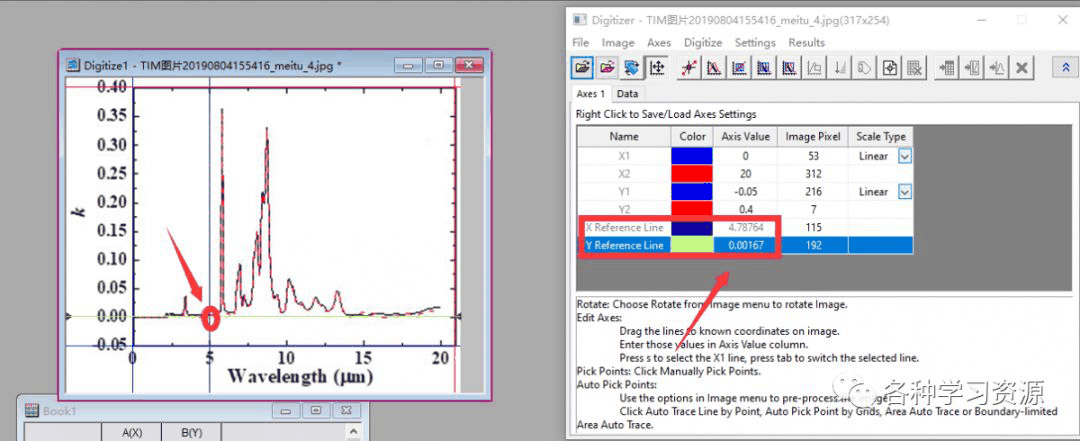

左边显示标定的点位置,右边显示点的数据,查看是否正确,如果不正确则进行调整- u- _1 u0 q( ]" T) b) k

3 w% W- z5 h# Z( z2 X2 \- }0 T d1db0bafdcac428867523326fa6a33bd.png 2 ]' Y) U9 d, F& Z. F+ U6 z

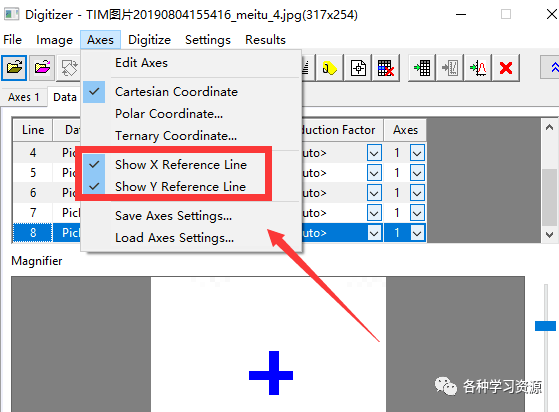

4 d0 ~  r; K( b3 K6 S5 @+ W5.开始提取数据提取数据前需要先将X、Y的标定线关闭。把勾选取消即可/ H: I# {2 \  O8 D7 q& z& n
8 v) d) U! ?+ v2 V: P$ P/ ]

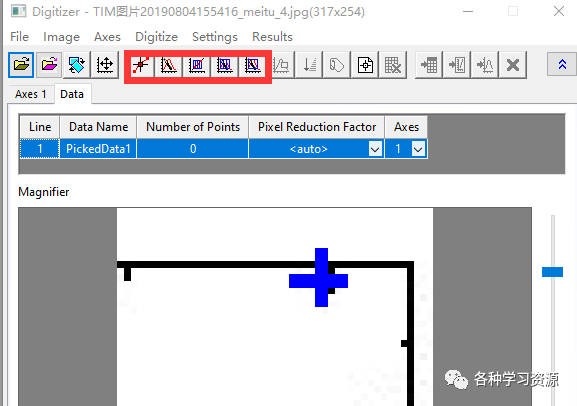

7 x  S% y) q! C4 M: q$ h6 P红框中依次为点、点追踪、网格、面追踪等。不同工具根据其特性获得数据后的存储也是不同的。这个主要根据个人对数据的要求来选择。
; C/ f$ u  D# a 9f1a2a9b40a2e941d09e254f2224655f.png , c: X9 d: }' f, R9 E
4 }4 p) Q# Y" }0 N: [1 b

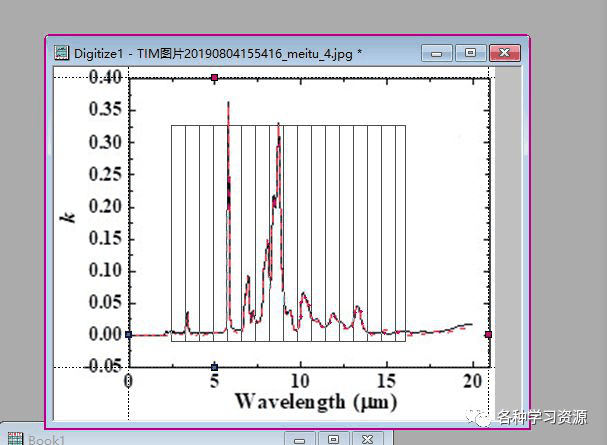

小编建议先使用网格进行提取,然后对无法捕捉到的点用点取法获得,使得图中获取数据的点均匀且准确。
  u  m/ W2 R! o7 E# u' ] 4d9dd2713dd3b1baba8e2bc2179f8bdd.png ! C( M0 H8 j3 _1 N: I

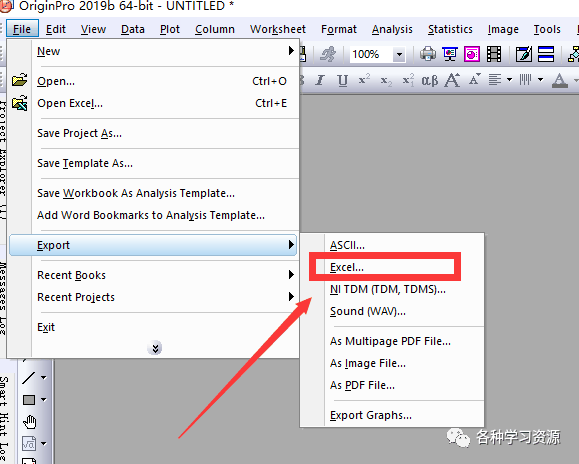

& Y+ f6 g! N7 z  b1 H6 n+ d6 Z6.最后将获得数据导出成Excel格式即可数据提取完毕后,需要在Excel内对数据进行整理。, T* e, x" G$ {) T: i' I7 \
1 J, E* L1 V5 O9 l以上就是使用origin 2019b简单提取数据的过程了,欢迎后台交流学习!4 w2 G* o# @$ F( N# B. l8 G7 y& o
