什么是OTDR光时域反射仪，以及其基本工作原理

1 C* I. C- u; k2 q) D# F# t

8 T4 w" K8 B. L8 [ A4 Q$ m: ~

OTDR是Optical Time-domain Reflectometer光时域反射仪，是光纤测量中主要的仪器，用于精确排除光纤故障与诊断，是光缆施工、维护及监测中必不可少的工具，也被称为光通信中的“万用表”。

OTDR被广泛应用于运营商骨干网，通过对测量曲线进行分析，可快速检测光纤链路的故障位置以及了解光纤沿长度的损耗分布情况。主要工作原理是利用激光光源向被测光纤发送更高功率的激光或光脉冲，OTDR通过观察从光纤上各点返回的激光信号的功率大小以轨迹图形式记录这些结果，并通过记录信号从传输到返回的时间以及在光纤中传输的速度来计算出距离。

L6 z \$ g* |3 T- C

随着光分路器（Splitter）在无源光网（PON）网络中的应用，加大了ODN网络部署环境的复杂性，FTTx末端Splitter将主干光缆信号的分路应用，同时加大了OTDR技术对于ODN分支光纤上的衰减事件的识别难度。虽然目前光时域反射仪工具广泛应用，但对于一些ODN分支光纤或ONU光纤末端的光信号的衰减，OTDR检测有时并不是特别灵敏。在ONU侧安装一个低成本的波长选择性光纤反射器，往往是目前使用较多的做法，通过其可实现对光链路端到端衰减的精确检测。

$ U J# H( P9 p- J6 A: C

) p6 N) l' H8 V5 u

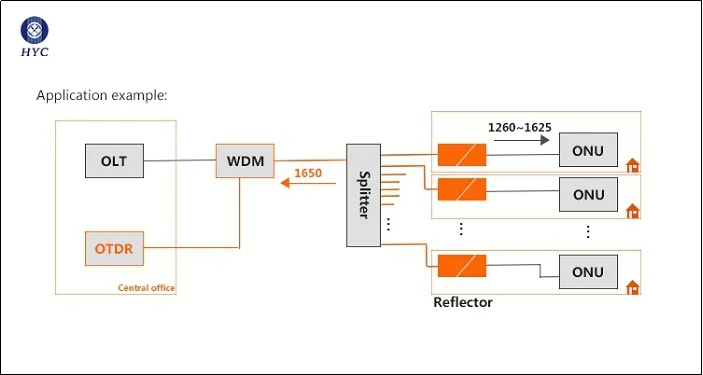

光纤反射器的工作原理主要是利用光纤光栅将OTDR发来的测试光脉冲以接近100%的反射率反射回去，而正常的无源光网(PON)系统工作波长由于不满足光纤光栅布拉格条件则以很小的衰减通过反射器。这样做的主要作用是，通过检测反射回来的OTDR测试信号是否存在以及光信号的强度，可以精确的计算出每个ONU分支末端反射事件的回波损耗值。从而判断从OLT侧到ONU侧中间的光链路是否正常。这样就实现了对故障点的实时监测以及快速精确的诊断。

从OLT到ONT的端到端的OTDR测量通常是困难的，因为分路器带来了高损耗以及复杂的网络。光纤反射器的应用是帮助OTDR检测的一种经济有效方案，是FTTx网络中实现光网络实时端到端（OLT到ONT）监控的最佳方式。

亿源通（HYC）自主研发的光纤(FBG)反射器具有插入损耗小、反射率高、安装方便等优势，广泛应用于PON网络、OTDR测试、中心机房测试、FTTX等领域。可定制为特制尾纤或适配器型，连接器接口有LC, SC APC/PC。
