今天更新下这款图片数据提取神器,一名合格科研者必备工具,没有之一!
在科研中很多时候需要对照或者使用前人数据以验证自身工作的准确性,而源数据一般也很难获取,这时候就是图片提取数据工具大显身手的时刻。除了GetData还有<Origin自带工具>以及<WebPlotDigitizer>。相对以上两款工具来说,GetData在数据处理方面更加细致,更加专业

& B& w, v3 D9 R9 w* n
功能概述
  • 支持的图形格式有TIFF、JPEG、BMP和PCX
  • 支持多种方式提取数据
  • 支持多线条数据提取
  • 重新排序工具,方便点重新排序
  • 保存/打开工作区,允许保存工作并在以后返回
  • 获得的数据可以复制到剪贴板
  • 导出格式:TXT(文本文件)、XLS (MS Excel)、XML、DXF (AutoCAD)和EPS (PostScript)

    9 o# f( T; c  A% ]
    % k$ b  o# X) l6 N, D' o# J7 N- r

8 }' M& I3 G+ }# O: ]" S0 l; A
安装要求
  • 支持的操作系统:Windows 10、Windows 8.1、Windows 7
  • RAM(内存):2 GB RAM(推荐 4 GB)
  • 可用硬盘空间:200 MB 或更多
    8 \1 @* W6 Q8 D2 p
    9 h4 u  d0 A# e  Z2 v) z& _4 p
2 m& `6 L1 X" ~7 b
下载安装
官网购买或试用
网络版(仅限个人学习)
提示:安装版的安装步骤请查看安装包内信息,完成后打开软件即可使用。
下载地址:
游客,如果您要查看本帖隐藏内容请回复

- m; ~+ W0 I4 T" D
软件使用

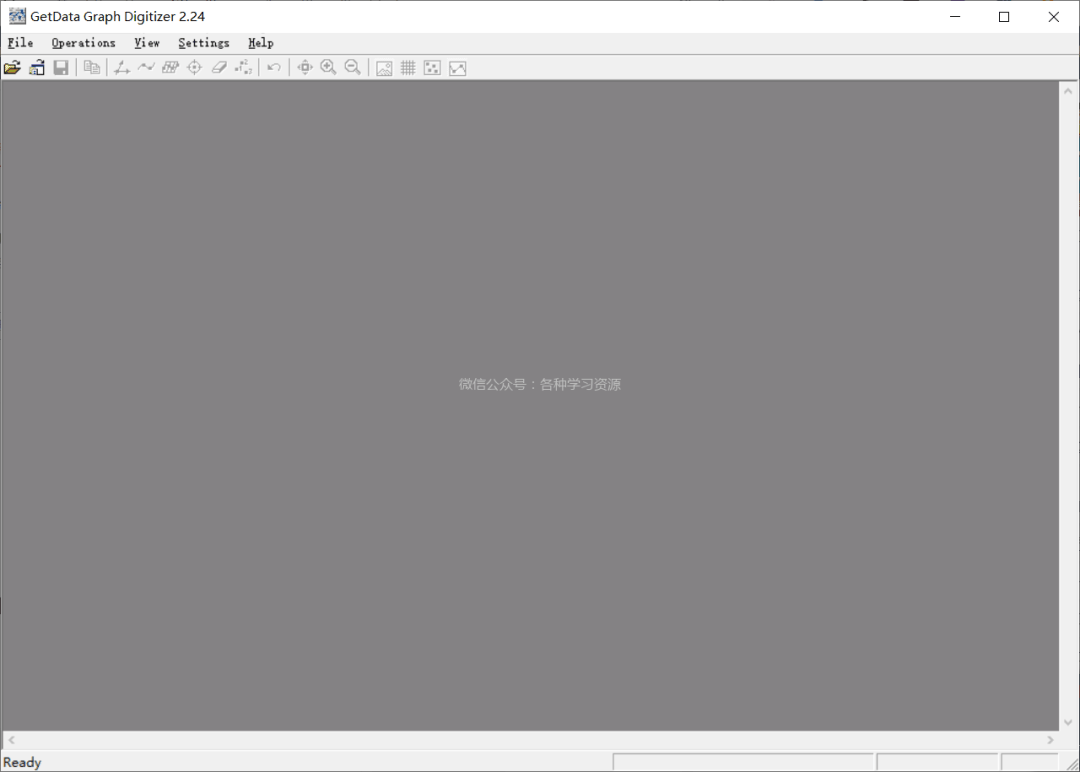

图片导入
点击File-open image,浏览选择需要提取数据的图片即可。图片格式支持TIFF、JPEG、BMP和PCX,PNG格式需要转换为支持的格式才可导入。

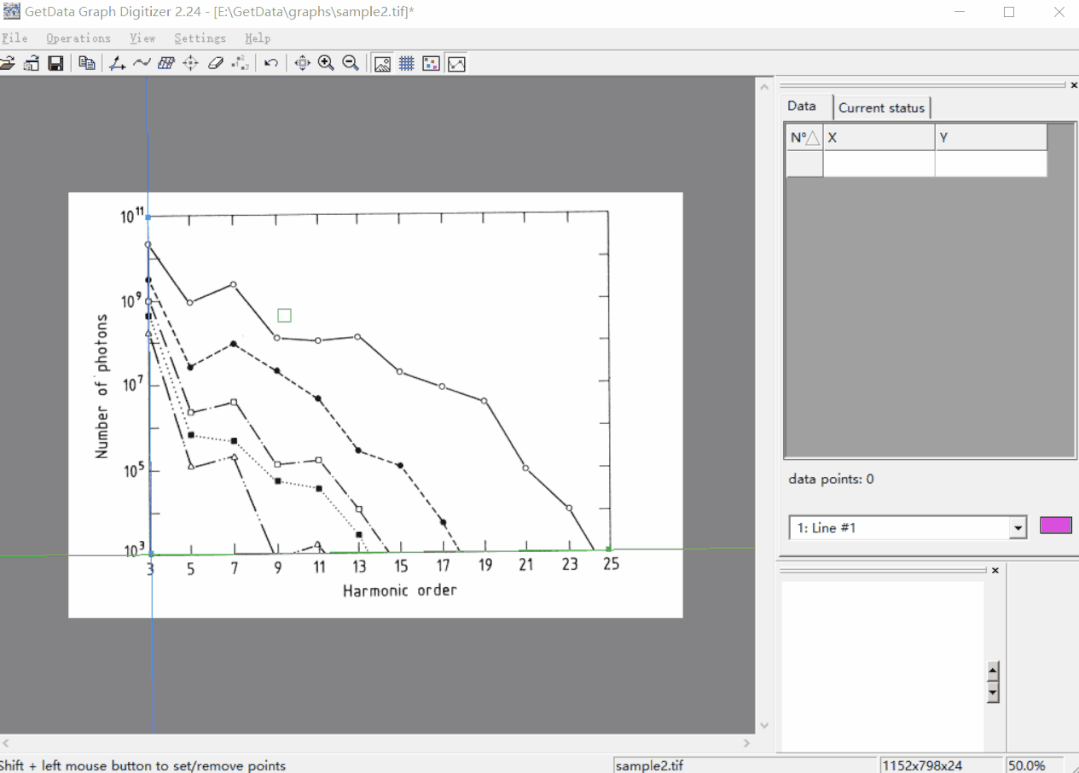

设置坐标轴
在数据提取前需要根据图片数据的坐标设置XY轴以进行下一步的数据提取。点击set the scale--选择x起始点,并输入数值--选择x终点,并输入数值--选择y起始点,并输入数值--选择y终点,并输入数值,完成后会有弹窗再次进行确认即可,并在图片上显示两条设置后的轴线。

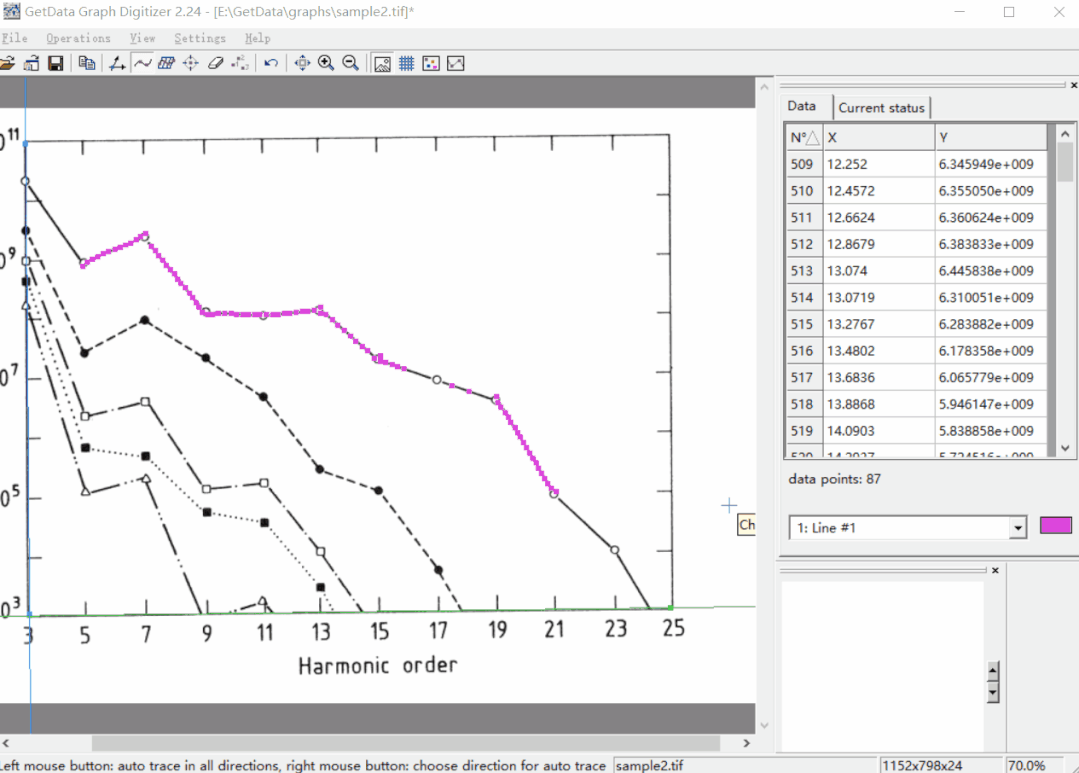

数据提取
目前此软件提供了多种数据提取方式,如Auto trace lines(自动线追踪)、Digitire area(区域提取)、Point capture mode(点捕捉)、Data points eraser(数据点擦除)。在操作工具栏选中对应的功能图标即可开始操作。右侧可以实时显示数据以及选取线的放大图,使得数据提取更加准确,操作也更方便。
添加线条
如小编所举例图片中有多个线条数据,此软件支持同时提取多个线条数据。点击Current status--点击add lines--设置数据线颜色点击OK即可--然后根据需要选择数据提取模式。切换线条及数据查看也可在Current status界面中的Properties按钮进行相关操作,支持数据线删除及颜色调整。
数据导出
数据导出支持一键粘贴复制以及导出为TXT、XLS等格式。
重要操作
除了以上的基本操作外还有需要注意的重要操作部分,如connect points选中和取消对数据提取的影响;是否显示网格线;一键去除背景,仅留下已提取数据点等。
