一、地物测绘的一般原则

" X. M: y& G6 e

地物即地球表面上自然和人造的固定性物体，它与地貌一起总称地形。

- F0 Z7 D( _, k$ O& P

地物在地形图上表示的原则是：

( T( D1 [) I' M" u

①凡能按比例尺表示的地物，则将它们的水平投影位置的几何形状依照比例尺描绘在地形图上，如房屋、双线河等，或将其边界位置按比例尺表示在图上，边界内绘上相应的符号，如果园、森林、耕地等；

$ B6 G" ?8 \! a4 @9 m9 S- F

②不能按比例尺表示的地物， 在地形图上是用相应的地物符号表示在地物的中心位置上，如水塔、烟囱、纪念碑等；

③凡是长度能按比例尺表示，而宽度不能按比例尺表示的地物，则其长度按比例尺表示，宽度以相应符号表示。

④地物测绘必须根据规定的比例尺，按规范和图式的要求，进行综合取舍，将各种地物表示在地形图上。

- q; t8 L& |$ ?+ W/ x

⑤地物的类别、形状、大小及其在图上的位置，是用地物符号表示的。根据地物的大小及描绘方法不同，地物符号可被分为：比例符号、非比例符号、半比例符号及地物注记。

: k- D( [. r% X6 }

6 _ M& X+ d# z3 {; i% _- P+ X

二、 地物测绘的方法

6 I' p v. w8 [: |2 E$ J

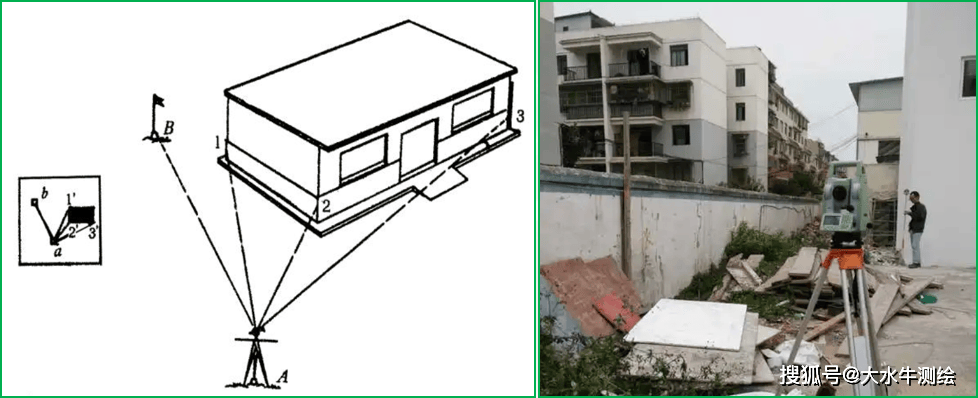

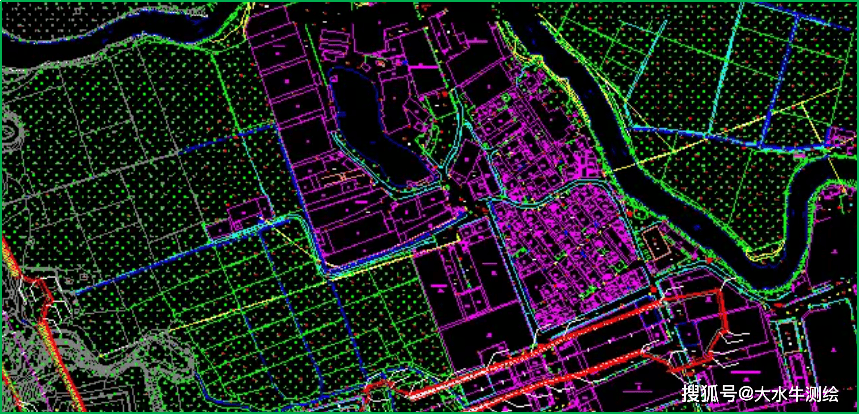

1、居民地测绘

居民地是人类居住和进行各种活动的中心场所，它是地形图上一项重要内容。在居民地测绘时，应在地形图上表示出居民地的类型、形状、质量和行政意义等。测绘居民地时根据测图比例尺的不同，在综合取舍方面有所不同。

A& B! a, P0 h( l7 h

; c i! f# b) W8 t

2、独立地物测绘

; _) g" a8 h5 J

独立地物是判定方位、确定位置、指定目标的重要标志，必须准确测绘并按规定的符号正确予以表示。

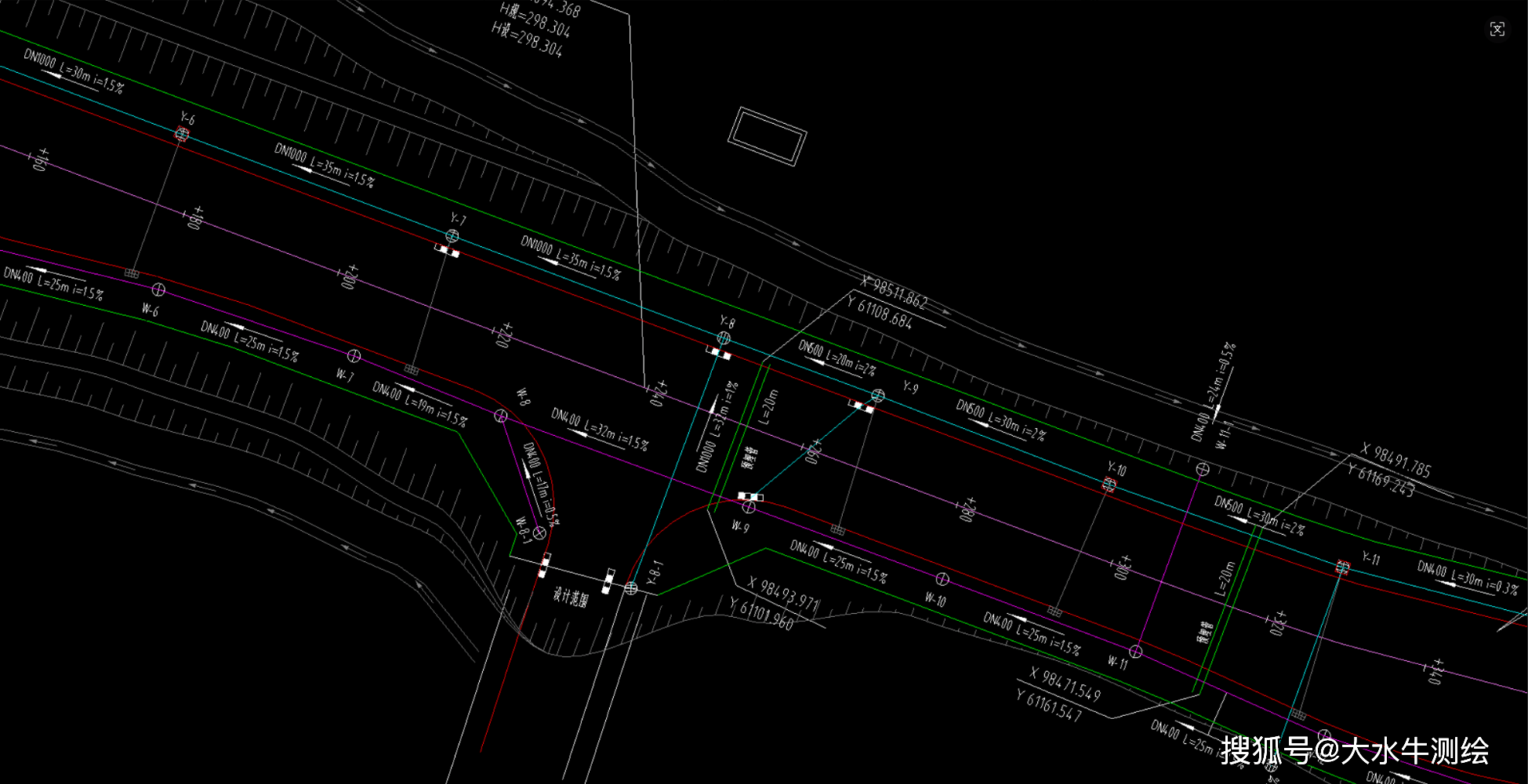

3、道路测绘

# Y: ~6 o4 [7 Y2 N

道路包括铁路、公路及其他道路。所有铁路、有轨电车道、公路、 大车路、乡村路均应测绘。车站及其附属建筑物、隧道、桥涵、路堑、路堤、里程碑等均须表示。在道路稠密地区，次要的人行路可适当取舍。

4、管线与垣栅测绘

永久性的电力线、通信线的电杆、铁塔位置应实测。同一杆上架有多种线路时，应表示其中主要线路，并要做到各种线路走向连贯、线类分明。居民地、建筑区内的电力线、通信线可不连线，但应在杆架处绘出连线方向。电杆上有变压器时，变压器的位置按其与电杆的相应位置绘出。

5、水系的测绘

水系测绘时，海岸、河流、溪流、湖泊、水库、池塘、沟渠、泉、井以及各种水工设施均应实测。河流、沟渠、湖泊等地物，通常无特殊要求时均以岸边为界，如果要求测出水崖线(水面与地面的交线)、洪水位(历史上最高水位的位置)及平水位(常年一般水位的位置)时，应按要求在调查研究的基础上进行测绘。

- z, q3 F+ M4 A3 M/ L% S

6、植被与土质测绘

植被测绘时，对于各种树林、苗圃、灌木林丛、散树、独立 树、行树、竹林、经济林等，要测定其边界。若边界与道路、河流、栏栅等重合时，则可 不绘出地类界，但与境界、高压线等重合时，地类界应移位表示。对经济林应加以种类说 明注记。要测出农村用地的范围，并区分出稻田、旱地、菜地、经济作物地和水中经济作物区等。一年几季种植不同作物的耕地，以夏季主要作物为准。田埂的宽度在图上大于 1mm(1:500测图时大于2mm) 时用双线描绘，田块内要测注有代表性的高程。

+ X8 Q3 R% j) q1 z7 U& u1 e

地形图上要测绘沼泽地、沙地、岩石地、龟裂地、盐碱地等。返回搜狐，查看更多
