便携式多普勒水文流速流量仪是水文监测、水利工程、环保监测及科研领域的核心设备，基于多普勒效应原理设计，通过超声波探测水流速度，无机械转动部件，测量过程不破坏流场，兼具测量精度高、量程宽、抗干扰能力强等优势，可适配含泥沙、漂浮物的复杂水流环境，实现流速、水深、流量、水温等参数的实时监测。以下结合实际应用场景，详细说明其使用流程与操作规范。 " o; }1 _0 D b. u
安装准备与设备组装

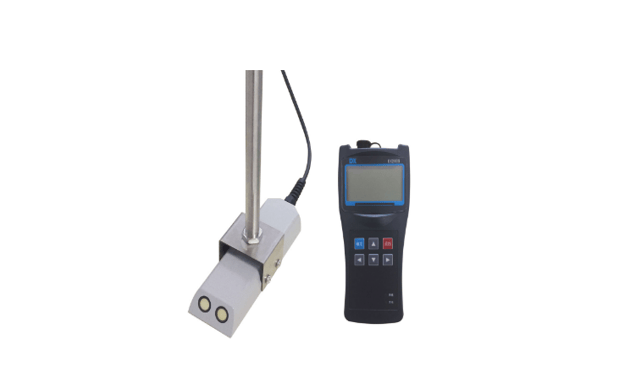

/ W5 E& H$ x* q 安装前需核对设备组件完整性，确保流速流量仪探头、手持控制器、支架、测杆定位尖锥、固定螺丝、充电器、数据线等核心部件无破损，连接接口清洁。

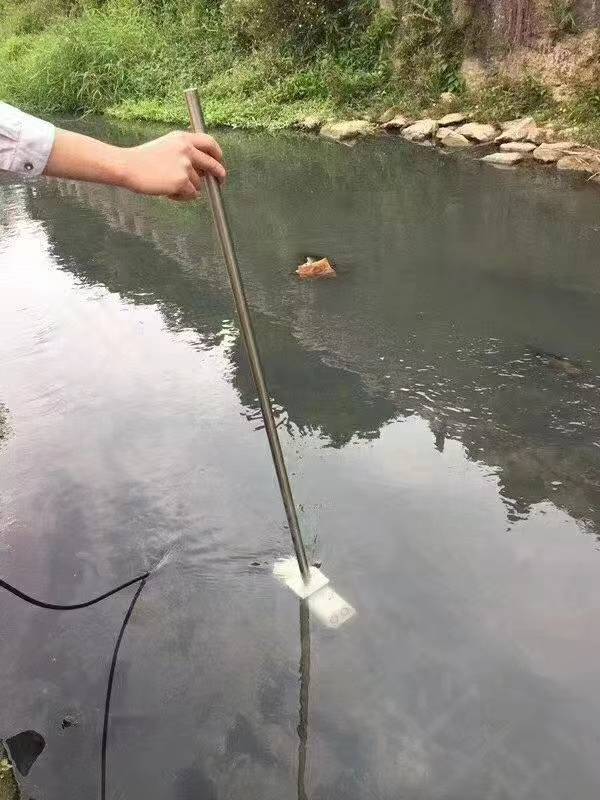

, W+ k1 L& A9 k* ]8 g$ ?, a 组装时先将支架与测杆通过螺丝固定，底部安装定位尖锥保障稳定性，再将探头与手持控制器通过专用航插对接，红色线为电源正极、黑色线为电源负极、黄色与蓝色线为通信接口，严禁更改接线顺序。电缆延长需使用专用装置，不可直接对接。安装位置需让探头平行于水流方向，与水底保持一定抬高距离，通过方向指针确认方向，用卷尺校准安装高度。
; s. e( d; Q/ E+ M6 i! w& e; @
' H- t# A' P' F2 F& a/ k 操作流程规范 - B& y" J! r/ o i+ R) C0 A
开机与界面熟悉 ! ?' o0 A1 l/ p

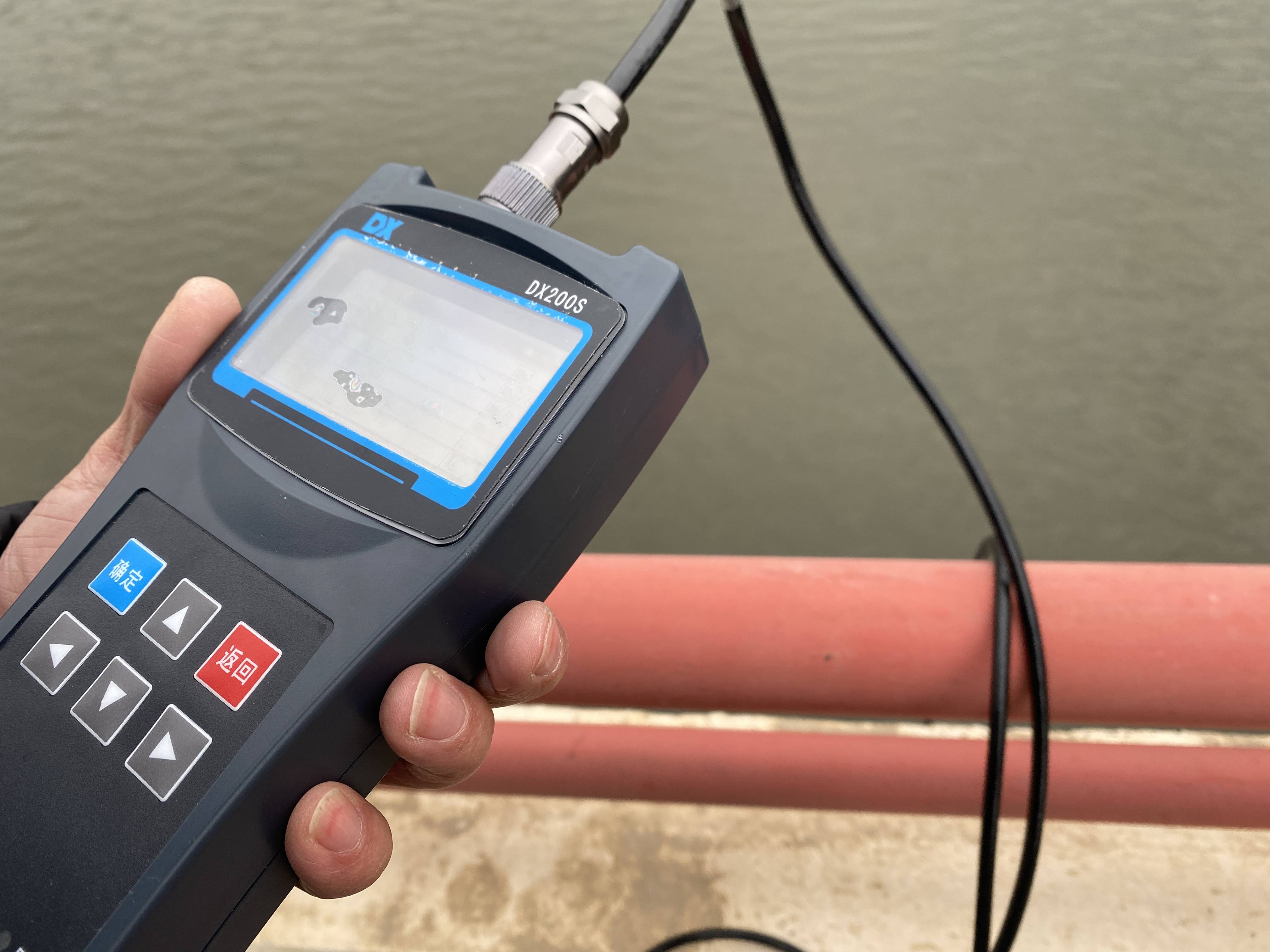

操作人员长按确定键 4 秒启动仪器，确保剩余电量不低于 2%，系统加载完成后进入主界面。主界面默认显示帮助页面，通过左右方向键可切换至状态页、历史页与流量采集页，状态页显示设备运行状态、时间及电池电压，历史页可跳转至数据管理界面，流量采集页为快捷测量入口。 / u! i1 V' w" V. c1 H! e
参数配置设置 ! e$ f& k$ k p3 ]$ h
主界面长按返回键进入主菜单，包含流量采集、模式设置、数据管理、系统设置等功能模块。采集模式支持 10 种预置配置，研究人员可设置通信地址（0-255，默认 1）、预热时间（10-255 秒）、校正系数（默认 1.000）、安装高度及淤积深度（通常为 0）等参数。系统设置可调整背光亮度、时长及自动关机时间，同时需校准系统时间保障数据时间戳准确。 - p/ W X, u. Y/ x% U0 t* L
0 g: I" c% a, ]& e! w* | 流量采集与关机 * |, J5 O# \) }2 F' A$ ]. s, Q# H5 d
流量采集界面按下确定键启动测量，系统预热后实时显示流速（0.02-5m/s，分辨率 1mm/s）、水深（0-10m，精度 ±1cm）、水温（-20℃-65℃）等数据。监测中可通过左键手动存储数据，设备单次支持 2880 条记录，连接异常时系统会提示故障。测量完成后返回主界面，长按返回键 4 秒关机，设备蜂鸣提示后断开连接，清洁部件后妥善存放。 ! N q. K4 {) P
数据导出与管理 # f6 w, A2 f0 ^ [2 U3 n5 Q, t7 Z
历史数据通过上位机软件导出，计算机需提前安装对应驱动，Windows XP 系统需额外安装.net framework 4.0。设备与计算机连接后，打开软件选择串口建立连接，查询并下载历史数据（最多存储 16 次记录，超出自动覆盖最早数据），预览完成后导出为 Excel 格式便于分析存档。非标准堰槽场景可导入自定义截面表，分辨率建议设为 1cm。
% f0 i4 z- C) Q6 [ 维护与注意事项
+ ~# H4 Z" G2 ?# k* c" B 设备防护等级达 IP68，导气管需置于干燥处严禁浸水。工作温度为 - 20℃-65℃（无结冰），存储温度控制在 - 35℃-75℃。日常需清洁探头表面附着物，检查电缆与接口状态，电池使用配套充电器充电，充电时不可连接探头测量。设备出厂已校准，长期使用无需频繁校准，数据偏差较大时可调整校正系数或联系专业人员校准，软件升级需在技术指导下进行。
# V. l' P9 M% Q8 w, d, [
( f+ s% G/ _- K. X; \ 规范使用该仪器是保障监测数据准确的关键，操作人员需熟悉设备结构与流程，严格遵循安装与维护要求，充分发挥其在各类水文相关领域的应用价值。返回搜狐，查看更多
