超声波多普勒流速流量仪安装选型方案 - 声学多普勒流速仪安装流程

水利工程技术人员指出，河道、明渠等水域的流速与流量测量是水利监测、防汛抗旱及水资源管理的核心工作。传统流量测验方法原理简洁但维护难度大、测量精度偏低，难以满足实时准确的数据需求。超声波多普勒流速流量仪凭借结构紧凑、无转动件、寿命长、操作便捷且免维护的特性，广泛应用于海绵城市建设、给排水管网监测、黑臭水体治理等场景，可在线监测水位、流速、温度等参数并计算瞬时与累计流量，为水利管理提供可靠支撑。

9 X W% z( ?2 w/ V" C/ p& d

一、测量原理

仪器测流核心基于声学多普勒效应。换能器发射特定频率脉冲，接触水中悬浮物质后产生回波信号，悬浮物质随水流漂移形成频差，通过测量频差即可获取水流速度。换能器发射的声波集中形成声束，悬浮物质接近换能器时回波频率高于发射频率，背离时则低于，借助这一频率变化可精准捕捉水流状态。水位测量采用超声波静压法，结合预设断面参数，仪器可自动完成流量计算，实现多参数同步监测。

3 L! q$ ?: @2 `* i/ G

二、系统构成

) c7 @- L0 u' E. n; X. I4 ~

系统由传感器、遥测终端机、供电系统及数据展示平台组成。传感器选用超声波多普勒流速流量仪，搭配可拉伸支架安装；遥测终端机负责采集传输数据，通过 4G 或有线网络发送至服务器；供电系统可灵活选择太阳能或 12V 市电，保障连续运行；数据展示平台实现数据集中存储与查看，无专属平台的用户可借助通用平台或现场存储单元获取结果，搭配专属软件可灵活调试参数。

三、点位安装与选型

某自然河道入水库流量监测项目勘测 14 个点位，现场河道断面不规则、环境复杂，针对性方案如下：

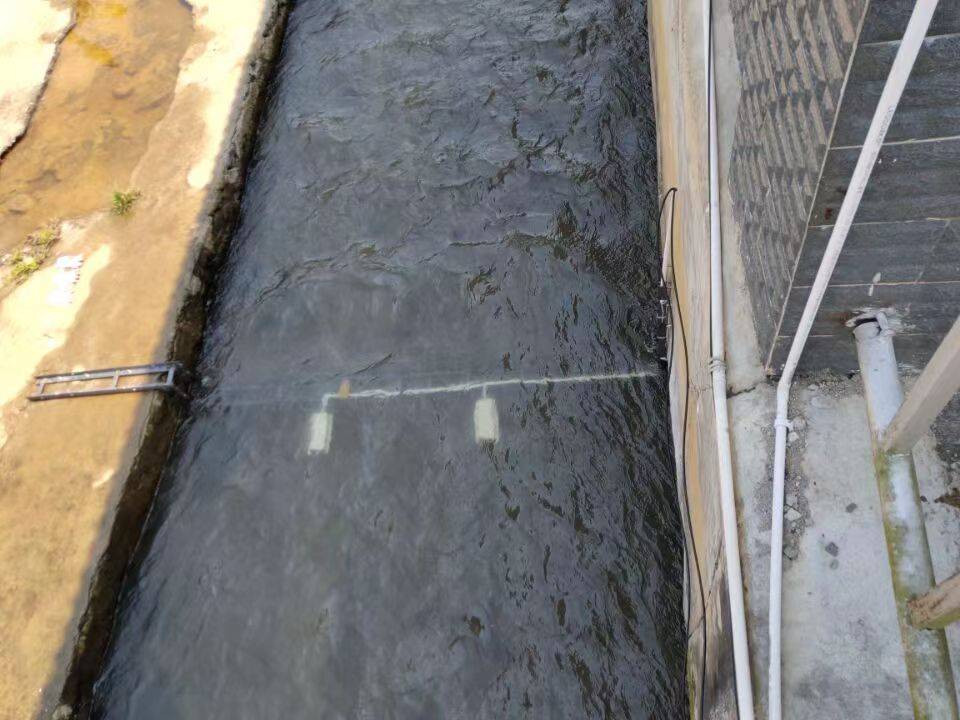

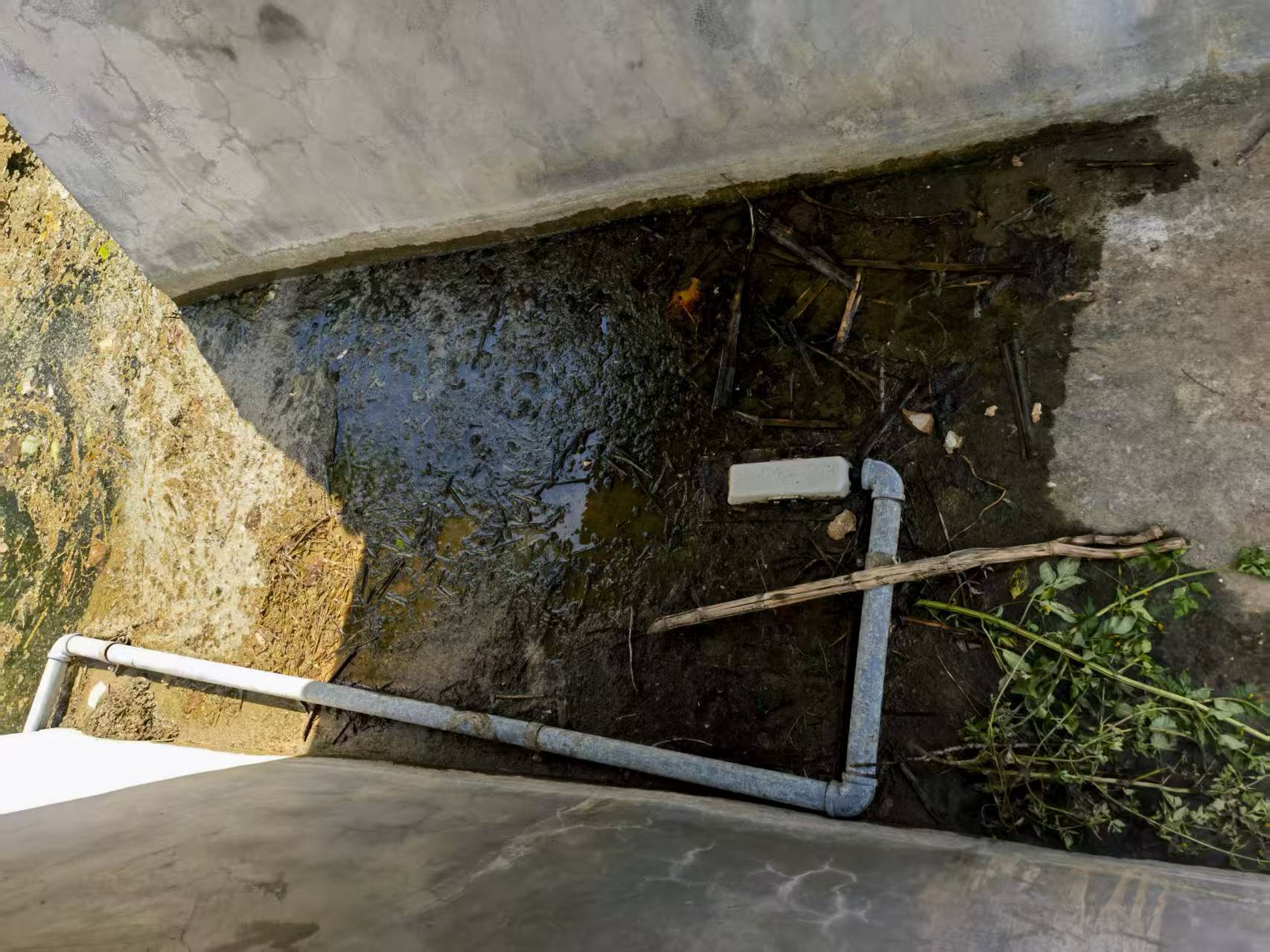

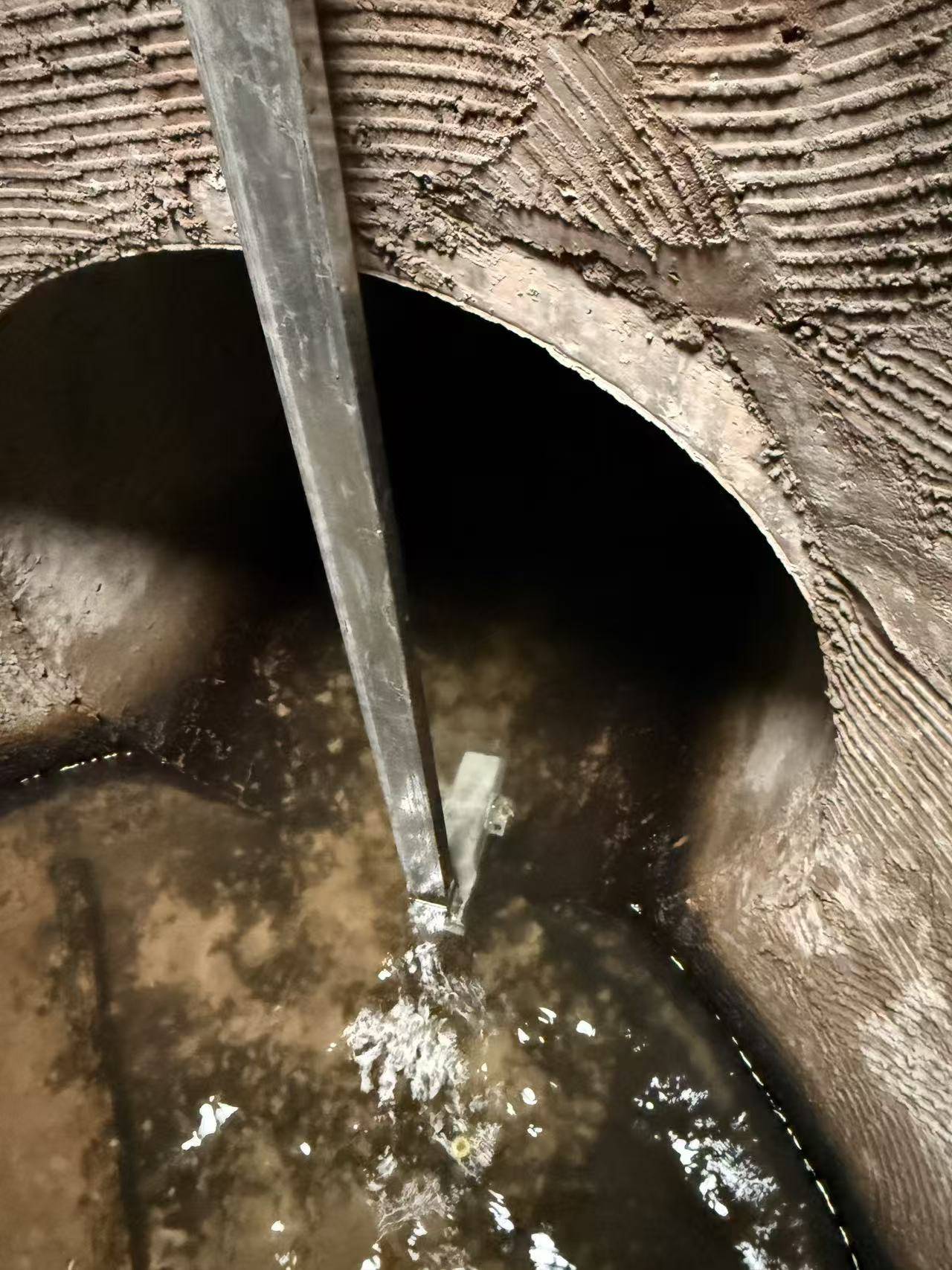

断面规整点位（如堤坝、涵洞处）：采用地面打孔膨胀螺丝固定或 L 型不锈钢支架安装，支架可沿滑槽调节高度便于维护。搭配遥测终端机提升精度，供电选用太阳能系统（40W 太阳能板 + 38AH 蓄电池），保障阴雨天两周连续运行。 断面不规则点位（乱石、枯水期水流分散处）：人工开凿平直河道区域并以钢筋笼覆盖标示，流量计抬高安装避免泥沙淤积，汛期移至左岸、枯水期放回河道。通过测量水深变化动态调整截面积计算方式，确保数据准确。 特殊环境点位（危桥、水草密集处）：危桥点位更换安装位置并与墙壁连接，设立太阳能供电系统；水草密集处采用贴底安装并定期清理杂草，支架加装可活动部件适配水位变化，避开水流紊乱区域。

! R& N- a5 Z5 c

四、安装注意事项

行业规范要求仪器需逆水流方向水平安装于渠道中间，探头前方需空旷无遮挡，防护设施与探头最小距离不低于 20 厘米，障碍物需及时清除。施工人员强调，仪器尾部电缆需用软管套住固定，气管末端放置于干燥处严禁入水；电缆安装需规避汛期重物碾压风险，禁止折弯以防损坏。支架安装前需掌握水流变化，湍急区域强化固定，组装部件紧固处理；安装材料提前适配现场需求，混凝土基础宽深控制在 40CM×30CM，确保支架稳固，保障设备长期稳定运行与数据准确性。返回搜狐，查看更多
