声学多普勒流速剖面仪(ADCP)是一种广泛应用于水文监测和流体动力学研究的高精度仪器,其功能强大且适应性广泛。根据不同的分类标准,这种设备可以被细分为多种类型,每种类型都有其独特的特点与适用范围。为了更好地理解ADCP的多样性,以下将从多个维度对其进行详细分类,包括工作频率、安装方式、工作模式以及具体的应用场景等方面展开说明。这些分类标准不仅反映了ADCP的技术特性,也体现了其在不同环境和需求下的灵活性与实用性。

! B9 Q6 H" {9 u2 ~3 c* E

一、按工作频率分类

$ T, f8 u- z' K; _

1.低频ADCP(通常<100kHz)

1 z5 k! Z+ U5 V4 K

特点:频率低,声波衰减慢,探测距离远(可达数百米),但空间分辨率较低。

. h7 C9 P1 X8 f4 \8 C8 \! @8 H

应用场景:深海、开阔海域等需要大范围水流剖面测量的场景,如海洋环流研究、海底地形辅助探测。

6 ^0 j0 y+ [9 h/ q9 P

2.中频ADCP(100kHz~1MHz)

, |: Z8 A; C* @% z

o特点:平衡了探测距离与分辨率,是最常用的类型,探测距离通常为数十米,适用于中等水深环境。

1 \% B, \, l: V

o应用场景:河流、湖泊、近岸海域的常规流速测量,水文监测站、航道工程等。

7 {7 ~; ^& C: Q7 f# V4 ~6 s* B( @8 `

3.高频ADCP(>1MHz)

+ P" q3 r- V" q- ~+ j$ ?. o. c% `

o特点:频率高,声波衰减快,探测距离短(通常<10米),但空间分辨率极高(厘米级)。

/ v( _4 @3 g$ f& X

o应用场景:浅水区(如河口、灌溉渠道)、实验室水槽实验,或需要精确测量近岸边界层水流的场景。

0 \. {6 e; h0 ?

. T* ?+ V) j( Q9 m

二、按安装方式分类

2 O: Y8 q9 Q7 b. Y% U3 o

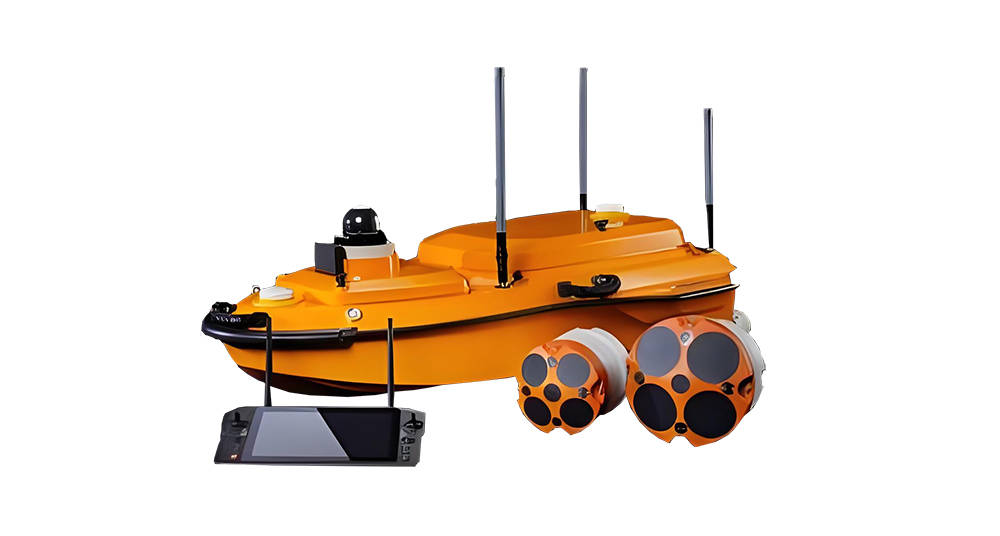

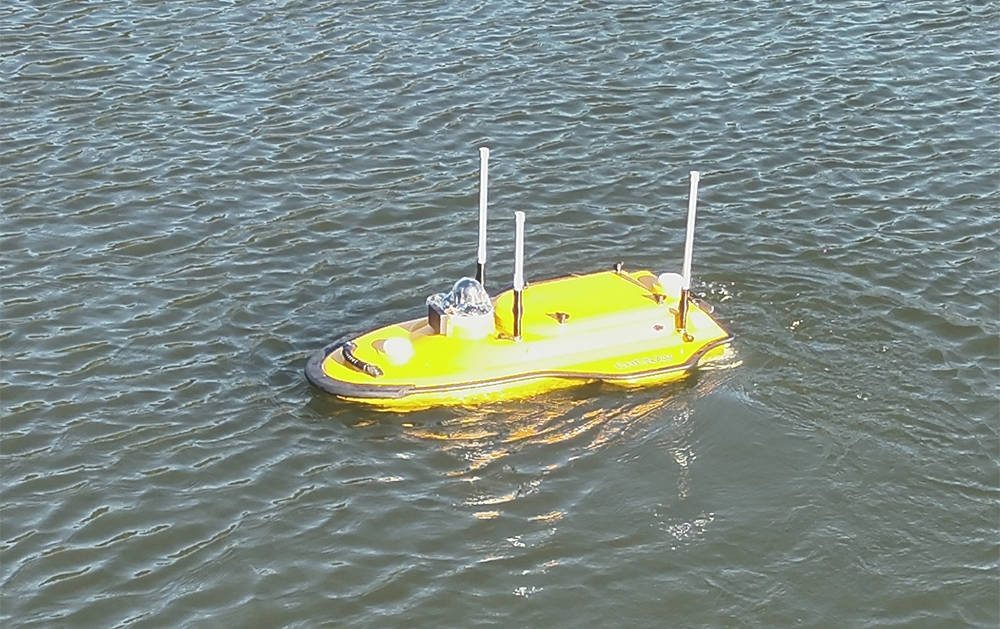

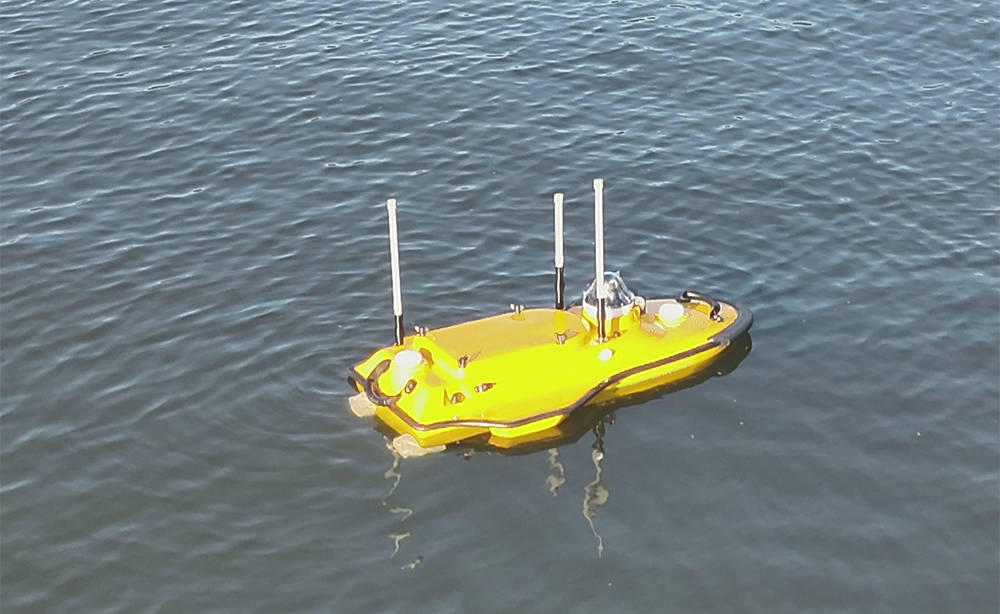

1.船载ADCP

" t2 X5 P7 i; G: j/ R' z. y

o安装位置:船体底部或侧舷,可随船只移动测量。

/ u# o& b) v- w; z7 K& X

o特点:适用于大范围、动态水域的走航式测量,需结合GPS定位校正船速影响。

. u1 W! F# b+ ^. h

o应用:海洋调查、河流巡测、航道水深与流速同步监测。

# w, B9 L% c- W/ P2 L1 u

2.固定式ADCP(座底式/岸基式)

' [9 w! |: T2 ~ ?& y8 u8 o

o安装位置:通过支架固定于河底、桥墩或岸边,探头朝向水流方向。

3 O7 t' n# A+ o \9 L# W( c4 i/ ~

o特点:长期连续监测特定断面的流速剖面,数据稳定性高,适用于水文站常规观测。

: Q7 p; T) C% I

o应用:河流流量监测、水库入流/出流分析、取水口水流特性研究。

: W1 Q" p8 g' q

3.便携式ADCP(手持/三脚架式)

. T7 b! |, `8 a

o特点:体积小、重量轻,便于快速部署,适合临时测量或应急场景。

1 `3 C! I, i1 x% R% k) m0 S0 O

o应用:洪水应急监测、小型河道勘测、科研采样等无固定设备的区域。

) s2 D; N* G' [# O' w

4.水下机器人搭载ADCP

! O M# ? c; P q; k

o特点:集成于ROV或AUV,可在复杂地形(如峡谷、冰下)或危险环境中自主测量。

) o/ L2 t: z, D2 m

o应用:深海热液区环流、极地冰下水流、水下工程(如管道铺设)周边流场监测。

b, O2 t+ }: X

6 ?& s" F" A3 I' D3 Q2 i

三、按工作模式分类

" k& l7 e+ s7 }( ]* o6 d. a

1.向下looking ADCP(下视式)

8 O9 I2 O4 J( B* e' N+ i+ k

o探测方向:声波垂直向下发射,通过水底反射信号校正船速,同时测量水体垂向流速剖面。

/ o9 s0 z, C# E3 k$ y

o应用:船载走航测量中,常用于同步获取流速与水深数据。

0 d8 I7 j( o; P4 r+ ?

2.upward-looking ADCP(上视式)

, E( \' h, \8 ~0 Q' ~9 D5 f

o探测方向:声波垂直向上发射,固定于水底时可测量从探头至水面的完整流速剖面。

9 D: R& O3 t8 n

o应用:固定式长期监测,避免水面波浪干扰,适用于深水区或冰覆盖水域。

; i, u# x& r* D ~& R( p

3.side-looking ADCP(侧视式)

5 @) H' f: ]' B+ k5 f5 D6 J& l

o探测方向:声波水平发射,沿侧向扫描水流,适用于狭窄河道或边界层流场测量。

! B0 j! L8 {: D* o3 B( |# |

o应用:岸壁附近回流监测、桥墩绕流分析、河口咸淡水混合带流速分布。

+ ], R, R$ F* m/ T

四、按应用场景分类

0 d# d0 A1 Y, G5 U2 @: L

1.海洋用ADCP

& k$ }7 p8 Q W" Z, I5 u

o特点:耐高压、防腐蚀设计,多为低频或中频,支持长时间续航(如电池供电座底式)。

2 S0 ]& G- Q7 ^

o应用:深海环流、潮汐动力学、海洋内波监测、海底热液羽流追踪。

" J5 {# C9 |; K- }* Z! S

2.河流水文ADCP

4 T0 Y' t* l7 Y) F* S, }

o特点:适应浅至中等水深,侧重流量计算功能,部分集成泥沙浓度测量模块。

: A! l9 D& Q4 t* \" Y1 J: L; u

o应用:流域水文模型校准、洪水预报、水资源管理中的流量监测。

% T+ X' P* s6 Z( J" m) ]* w2 [& p

3.工业/工程用ADCP

6 Z* X0 u8 g- M6 @$ G

o特点:小型化、高稳定性,可集成于管道、水处理设施或水下结构物。

) q. Z. \6 P/ V8 r! q

o应用:水电站尾水流速监测、冷却水取水口流场优化、海洋工程(如风电桩基)冲刷预警。

/ h { k9 {9 G$ I+ V& W1 {

4.实验室用ADCP

* c4 W( h" A Z H `4 L' B

o特点:高频、高精度,适配小尺度水槽环境,支持数据实时传输与分析。

' T, o9 l4 r: g) M* z

o应用:流体力学实验、模型验证(如明渠流、波浪-水流相互作用研究)。

' O y3 D! |1 k' X/ ^

" s! {$ H+ U) r3 d3 |' T

五、其他特殊类型

* b1 }0 N/ R; W% a

1.多波束ADCP

/ ?6 ?3 W: n/ Y2 M

o特点:通过多个换能器阵列同时发射多方向声波,实现三维流场测量,空间分辨率更高。

( {* f( i ?/ N& f) Y, T

o应用:复杂流场(如漩涡、回流)结构分析,河口环流三维可视化。

& z; h1 Y. ~: s2 v9 V) V% l

2.宽带ADCP(Broadband ADCP)

% s" P2 H" u/ Y2 D9 u4 z$ Q1 a1 Y s

o技术特点:采用宽带信号处理技术,相比传统窄带ADCP,探测距离更远、测速精度更高,且能减少噪声干扰。

8 M9 m8 r8 P5 M$ }' b; i* Z5 P! V

o应用:高精度水文监测、海洋动力过程研究(如中尺度涡旋观测)。

9 u, q; }& W O

3.坐底式自治ADCP(Lander-mounted ADCP)

8 }! {2 i7 S5 U2 K! o2 s0 [7 L" U

o特点:集成电池组、数据存储和卫星通讯模块,可在无人值守情况下长期工作于深海。

3 R2 @, ^, B* V& C

o应用:偏远海域长期观测、海底地震前后流场变化监测。

5 j t. a# k. N$ d

以上分类覆盖了ADCP的核心技术特性与应用场景,实际选型需结合测量目标(如量程、分辨率)、环境条件(水深、地形)及数据需求(动态/静态、单点/剖面)综合确定。返回搜狐,查看更多
