RTK每次作业前都需要进行校正?看完你就懂了

[复制链接]

最近有用户私信:每次作业前都需要进行校正吗?是否是同一个作业点,第一次校正后,后面无论作业几次,都不需要再进行校正吗?这分两种情况,如果是架基站的话,每次断电或者移动过都需要校正的;如果是用CORS账号,正常是求好参数以后都不用单点校正的。

( g, h6 c3 U5 V

9 N0 [/ \8 o, p- ^$ \6 A& }$ s

单点校正什么时候才会用到?

单点校正,用到的是工程之星5.0软件中的校正向导功能,一般是在自行架设基准站、基准站关机重启或者基准站位置发生变化的时候,才需要进行的操作。

我们在使用仪器时,基准站时常会有开关机或者位置发生变化的情况,这就会导致基准站发射的信号产生偏移。科力达H5/H6手簿会提示我们基准站位置发生变化,此时就需要对坐标进行校正。


1 Z9 O8 T1 d. B* A9 Q& r! [8 ]

如何操作校正向导?

校正向导需要在已经打开转换参数的基础上进行。校正参数一般是用在求完转换参数而基准站进行过开关机操作,或是有工作区域的转换参数,可以直接输入的时候,校正向导产生的参数实际上是使用一个公共点计算两个不同坐标的“三参数”,在软件里称为校正参数。校正向导有两种途径,基准站架在已知点上或基准站架在未知点上,还有两种方法,输入已知点坐标直接校正,或是先采点再进行校正,下面我们重点介绍基准站架在已知点上或基准站架在未知点上。

基准站架设在已知点

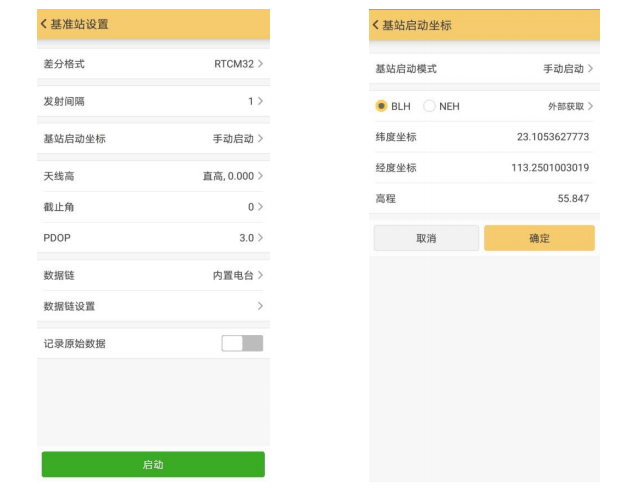

手簿连接基准站,进入基准站设置界面,设置好基准站启动坐标并启动基准站,如图1。


图1

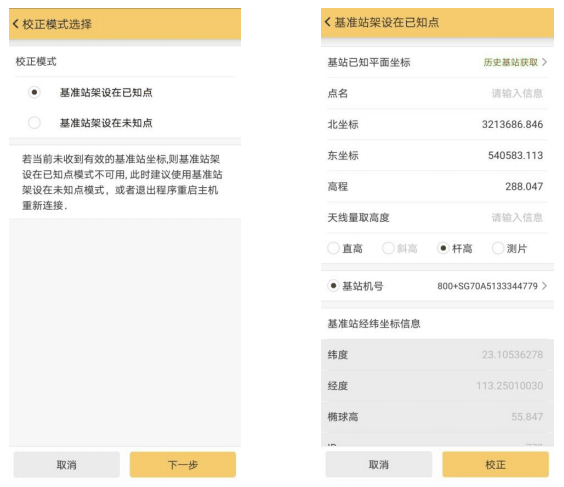

手簿连接移动站(在收到基准站信号情况下),进入校正向导界面,选择“基准站架设在已知点”,获取基准站相关信息并设置相关参数,点击“校正”,完成基准站架设在已知点模式校正。如图2所示。


图2

7 l5 ~5 R  C* }7 I. r

基准站架设在未知点校正

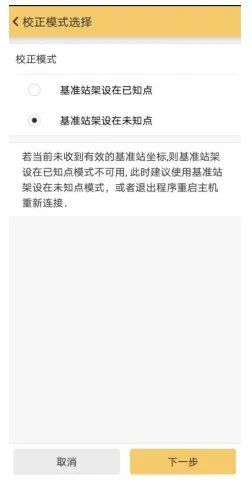

工程之星主菜单选择“输入校正向导”,校正模式选择“基准站架设在未知点”,再点击“下一步”,如图3所示。


0 p  b  u5 a! t1 c  [, f


图3

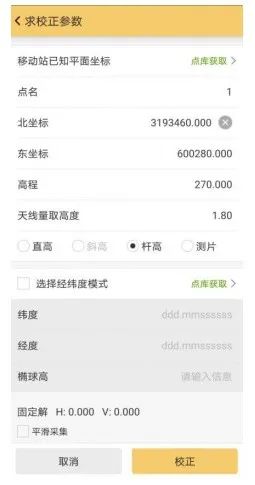

然后将移动站对中立于已知点 A 上,输入 A 点的坐标、天线高和天线高的量取方式后“校正”,系统会提示是否校正,“确定”即可,如图4、5所示。这样,我们就校正完毕,可以进行后续的施工作业了。

3 C6 P  x* O7 O+ e' l2 Q% \


图4

; N- e6 a# F. A4 V8 W# j  f1 W


图5

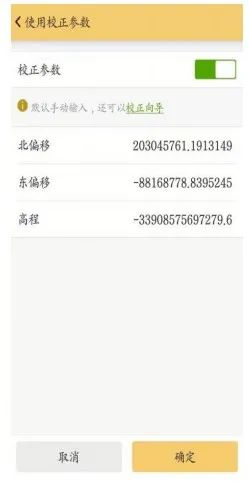

通常情况下, 非地方坐标系或非自定义坐标系的平面校正参数在几百米之内。在“配置”,“当前坐标系统设置”,“校正参数”里面查看校正参数,如图6所示。


图6


8 A/ y! v/ Y$ `  A1 `, _( p

校正向导常见问题及注意事项

问题1:CORS账号连接好了,在A工地,需要求转换参数,以后每次使用(开机)还需要单点校正吗?或者去了B工地,需要再新建工程求参数,再单点校正吗?我以前用的都是1+1电台外挂。不知道是不是这样的。

解决办法:CORS账号连接好后,在同一个工地只需求一次转换参数即可,之后开机直接使用无需做单点校正。如果换了工地需要新建工程,再次求转换参数,之后无需再做单点校正。

问题2:H5手簿中新建工程(套用工程),套用以前的某个工程已经求过转换参数,四参数。套用工程后,是否还需要转换参数或者单点校正呀?

解决办法:需要分两种情况,如果是架基站,套用参数以后,是不用再去求转换参数的,但是基准站开关机或者位置发生变化时,还是需要单点校正的;如果是用CORS账号,就更简单了,套用过来就可以直接用,不需要再进行求转换参数、单点校正。

注意:校正向导中,需要保持对中杆气泡居中,保证仪器必须是固定解,此外,还需要注意科力达工程之星5.0只用输平面坐标,不用选择经纬度(选择经纬度那个地方打勾可能会导致测出来的数据不对)。

以上内容,希望对大家有帮助,如有补充,欢迎留言区分享。


+ o. E0 S$ t1 c+ F

+ f: m8 W; O, `% d

转载自:科力达仪器


( f! f7 ?2 [6 ]. M

版权归原作者所有,如有侵权请告知删除


: m8 u2 y9 y3 ~) ]$ T

4 @+ e/ z6 ]) Q. B/ \
