, E: A5 s0 l1 W- }7 t0 j 随着英国评估水库和湖泊的监管法规覆盖到更小水域,SonTek HydroSurveyor 系统应用到当地遥测船中,以快速、简单、安全和准确地形式提供水文数据。
( r7 {; v9 w$ q6 d/ A 英国威尔士圭内斯郡 2 N! N- y3 u; e7 U
Llyn y Dywarchen 水库 $ X6 v' m2 m I% f# ~- b- p
HydroSurveyor™ 是一款设计用于收集水深、水柱流速、分层流速、声学底跟踪信息的水文测验系统。其两个关键组件是 HydroSurveyor 声学多普勒剖面仪(ADP®)和功能强大且交互友好的数据采集处理软件。
0 l {) i+ _! h6 z$ N HydroSurveyor 软件会对记录的数据智能分析,除了提供准确的深度测量值外,还可以给出完整水域的测深图。 " b; ]6 Y* p' s3 h1 ~
HR Wallingford 开发的 ARC-Boat 平台采用 SonTek 声学多普勒剖析技术。HydroSurveyor 是一个高度复杂的系统,包括五波束测深、流速剖析和导航功能。当安装在巡测水面的 ARC-Boat 上,HydroSurveyor 设备会扫描水库,HydroSurveyor 软件会对记录的数据智能分析,除了提供准确的深度测量值外,还可以给出完整水域的测深图。通过GIS或三维CAD中进行少量的后处理,可以获得准确的库容量。
8 [, H( R4 h9 r% F' Z: l5 }$ Q HR Wallingford 水库监督小组的工程师兼大坝专家 Craig Goff 在一个试验项目中使用 ARC-Boat 评估了五个水库,他表示“对比传统的载人船技术,这种新方法具有很大的优势,因为更快速、更安全、更环保,且涉及更少的人员和资源。所有这些优点结合起来,意味着这种方法节省了大量的时间和金钱。" & E! x3 B: X: G! y9 u
对比传统的载人船技术,这种新方法具有显著的优势,因为它更快、更安全、更环保,并且涉及更少的人员和资源。
. Q" A0 R$ Q8 l+ o 01
5 x* o8 q$ x% W3 W2 b ·技术特征· m- R5 r0 L- A4 _. H3 W/ _
HydroSurveyor 系统采用一个九波束 ADP 仪,其中五个波束随时以一种“宽足迹”的方式在河床上进行深度勘测。这意味着与单波束仪器相比,“驾驶”船只所花费的时间更少。重要的是,HydroSurveyor 能够在 0.2 米到 40 米以上的深度范围内工作。 y4 Y& @$ V& V( ^4 C
HydroSurveyor 还内置集成导航、流速剖面分析、声速补偿和集成定位等功能。 % ^! T! f9 B0 V* o* k

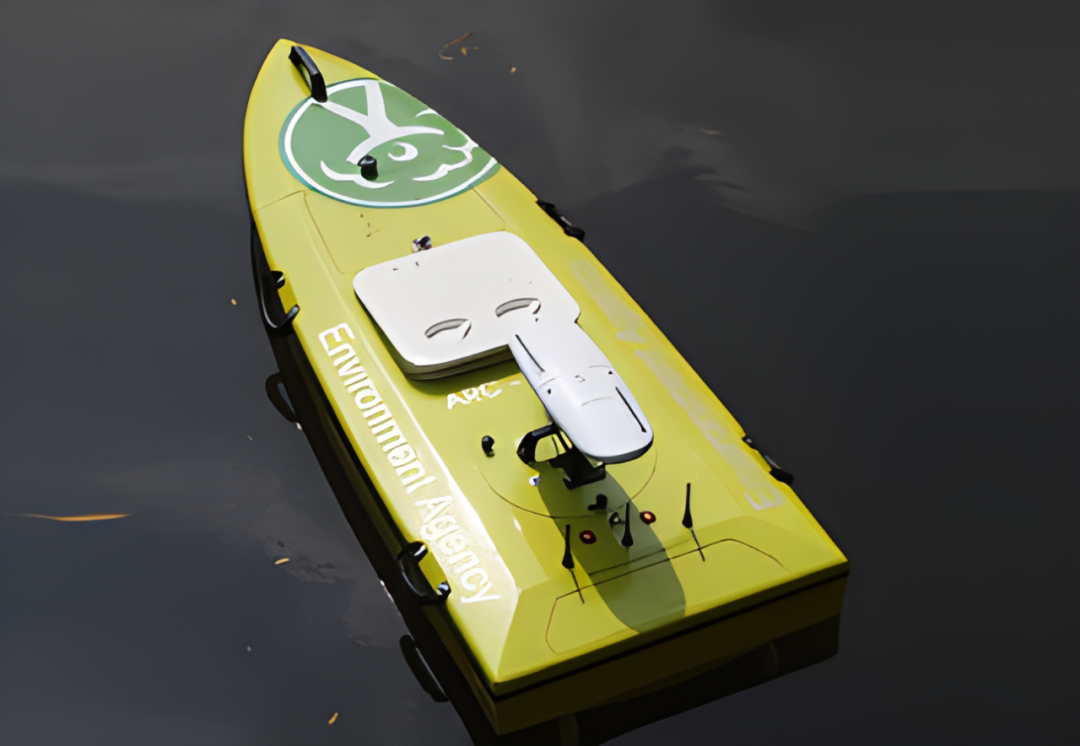

ARC-Boat 采用 V 型船体设计,以提供良好的机动性。ADP 下方少量的空气泡沫,实现无障碍的数据收集。该设计还具备一个安装在上层甲板上的把手,方便船只从困难位置下水;ARC-Boat 船头可以拆卸,方便运输。
' a( I' A& I3 z9 D" W$ N+ ^ ARC 遥控船在运行
# b9 q {4 S. E2 [- v- @ 采用业内标准的远程控制,最小范围超过 200m,蓝牙通信功能可以将数据传输到岸上的笔记本电脑。
% d! u( \& ~* I& _4 y* H/ Q 02 . c5 r; ^, i4 L
·数据管理·
+ n' l9 q( _4 J* F6 Y/ { 英国 Xylem Analytics 的 SonTek 应用专家 Nick Martin 表示,“HydroSurveyor 的独特系统,是市场上少数能够实时修正温跃层、盐度分层以及船只颠簸和摇摆等影响的平台之一。”
) Q1 p1 l$ i7 N HydroSurveyor 提供了一个数据记录和后处理的软件,易于操作。使用户能够利用实测的网格化数据点绘制成等深线图,这是一个内置在程序中的智能功能。 ; p/ U- b! O. P$ u, n1 _
HydroSurveyor 测量后的水库二维地图
: G V+ k1 ~) M* d! |0 e5 { HydroSurveyor 测量后的水库三维地图 * ?5 L$ X0 Q5 C J2 H
“HydroSurveyor 另一个优势是它可以与 CastAway-CTD 无缝集成,用于深度和流速数据的声速补偿。当一起使用它们时,能够在空间和时间上对数据进行插值补偿,以确保更高质量的测验。 : Y: S+ l$ |; g# ]% K
HydroSurveyor 的独特系统,是市场上少数能够实时修正温跃层、盐度分层以及船只颠簸和摇摆等影响的平台之一。
- K6 ?. O9 L% l" ~1 ] 03 : B$ z( K0 V( w. Q* C" L7 K
·试验结果·
; L; K/ o% o& v! U1 ~! o Goff 对英格兰南部五个水库的初步试验结果非常满意。他表示“HydroSurveyor 表现非常好,每天只需一组电池就能从早 8:00 运行到下午 4:30。我们能够比以往任何时候都更快地进行测量,没有将工作人员置于水上的健康或安全顾虑,也没有大型柴油马达船的环境污染。最重要的是,我们能够以适中的价格提供高质量的数据,我们的客户对结果非常满意。”
$ L+ d+ j3 |9 c( H- j HydroSuveyor 软件在测量过程中提供详细信息
: A& |% C/ ?% W; k$ x) {- K: a 04
* V* m Z3 C% g+ f ·HydroSurveyor 的应用· $ x2 E' |: O- k9 `
除了必测的小型水库之外,大型水库还能够利用 HydroSurveyor 技术来协助诸如建立沉积模型等作业。这些模型可以为防止库容量损耗和通过冲洗、挖掘、疏浚等延长水库寿命的策略提供信息。类似,还可以在水下电站或排水管道进水口周围进行 ARC-Boat 测量,以评估沉积程度,这是一项非常重要的工作,因为沉积物会严重损坏涡轮机,影响冲刷管或水库供水排水管的运行。 8 r, ~& V4 S4 W+ t
ARC-Boat 与 HydroSurveyor 系统的结合意味着类似工作现在以更快、更安全、更底成本方式实现。
