小新又双叒叕来给大家科普知识啦“前世今生”系列之“ 流 速 仪  ”篇 什 么 是 流 速 仪  ? 2 U1 s) @: |& D" R

流速仪顾名思义是一种测量流速的仪器,可以用于江河流量监测、农业灌溉、市政给排水、工业污水等行业明渠流速测量。

# O$ d2 a/ ?# Q: }9 E1 [

什 么 是 流 速

' ?3 b7 c8 h$ {# a# U

水文上的流速是指水流质点在单位时间内沿流程移动的位移。渠道和河道里的水流各点的流速不相同,靠近河(渠)底、河边处的流速较小,河中心近水面处的流速最大,为了计算简便,通常用横断面平均流速来表示该断面水流的速度。流速的单位为m/s,例如1.23m/s,就表示水流质点每秒钟移动了1.23米的距离。

' i% x- p4 Y: B r1 b: L

小百科:山区的短历时降水量级并不大,却极易形成破坏力很强的山洪,这是为什么呢?

% H9 k4 m3 W: e3 L2 D

由于山体坡降较大,土壤覆盖薄,短时强降雨不易停留下渗,雨水沿着山坡不断汇集并且“越跑越快”,由于流速过快又夹杂着碎石和泥沙一泻而下,从而形成了“撞击力”很强的“拳头”,进而造成人员伤亡、财产损失。所以,在这里提醒大家,入山区游玩要及时关注天气情况,遇降雨要提高警惕,提前避险,千万不要小看它哦!

& f1 m8 S9 s& Q) T; u& o X

流速仪是水文人手中的“枪”,是江水河流的听诊器,通过它测出的数据,我们可以掌握可用水资源量,可以在山洪和台风期间掌握各河道流量从而防范天灾。

: `- g1 q6 [% P" ^2 L2 z

那流速仪究竟长什么样子呢?

U+ y2 a* ]" w

+ M6 K( a: |( c5 \% K) Q

是这样的吗?

: m5 H2 e* ^8 }( S4 c

NO! NO! NO!

, P5 p2 T" C @* I& T9 a

这是解放军叔叔手中维护治安,

( g6 g- e! w( a

保家卫国的枪。

& x& z+ w h( _# o4 |& I

跟我来,

8 q6 O! a a& ]+ O) |6 E4 v0 e0 C

带你看一下当代水文人的测验武器

$ I6 K( v% x( s* W

了解一下它的前世今生!

' g+ ?. W) a& u/ \4 ` u. f* d

法国H.皮托于1732年发明了皮托管,可测定不同深度的水流速度,从而使人们对河流断面上的流速分布有了新的认识。1790年,真正的流速仪问世,德国人R.沃尔特曼发明了转子式流速仪,其后1870年,美国的T.G.埃利斯发明了旋桨式流速仪,而旋杯式流速仪则是在1885年,由美国的W.G.普赖斯发明的。

: N7 R3 T( t7 u% y

在我国,由于早期在科学技术与电子技术等方面比较落后,对流速仪的研究也相对起步较晚。直到20世纪50~60年代,我国制造使用的旋杯式和旋桨式流速仪,具备了防水防沙性能良好的特点。随着科学技术的日新月异,流速仪从机械式也转而向非转子的电测技术、光学技术、超声波技术和遥测技术的方向发展。

- d2 y) U* y; j& ]

  1

4 E8 B8 {* c5 b; i0 l8 [8 n

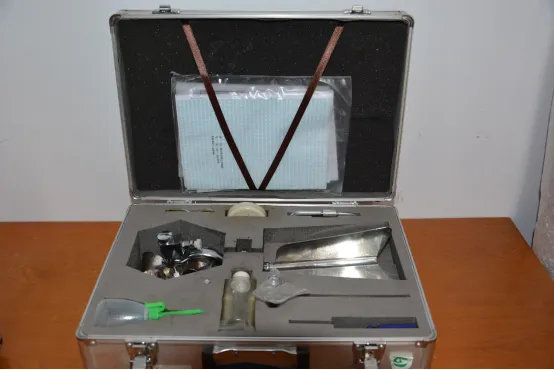

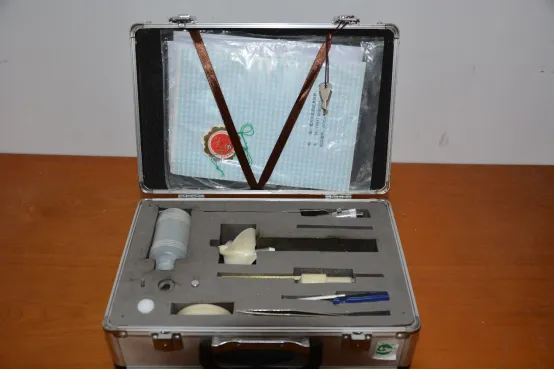

 转 子 式 流 速 仪

. N" L; t8 d8 W$ J

主要由旋桨、身架和尾翼三部分组成。旋桨内装有讯号触点和轴承转轴等,主要型号有LS68型、LS78型、LS25-1型、LS45等。旋桨式流速仪、旋杯式流速仪和旋叶式流速仪均属转子式流速仪,工作原理基本相同,是利用水流动力推动转子旋转,根据转动速度推求流速。通常根据水流流速的不同来选择不同的型号进行流量测验。

2 Z: w g2 Q. q( c7 S, U

% z1 r2 c1 k7 ~( F5 H

LS68型流速仪

' w5 O3 o( X3 q

/ i$ H ~( }5 E. u( e

LS45型流速仪

( u4 f- X1 [$ h$ f. G2 h& D

, Y* d# ?5 _6 U4 {* {* \9 p

LS25-1型流速仪

! i7 ?& Y" x. Z3 u" O

& e. V x7 o9 v4 i- k6 m

LS25-3A型流速仪

, H u) S2 G$ P# F0 Z8 m- c! E

  2

5 X# y& X* T" q0 T, X+ c2 o1 K

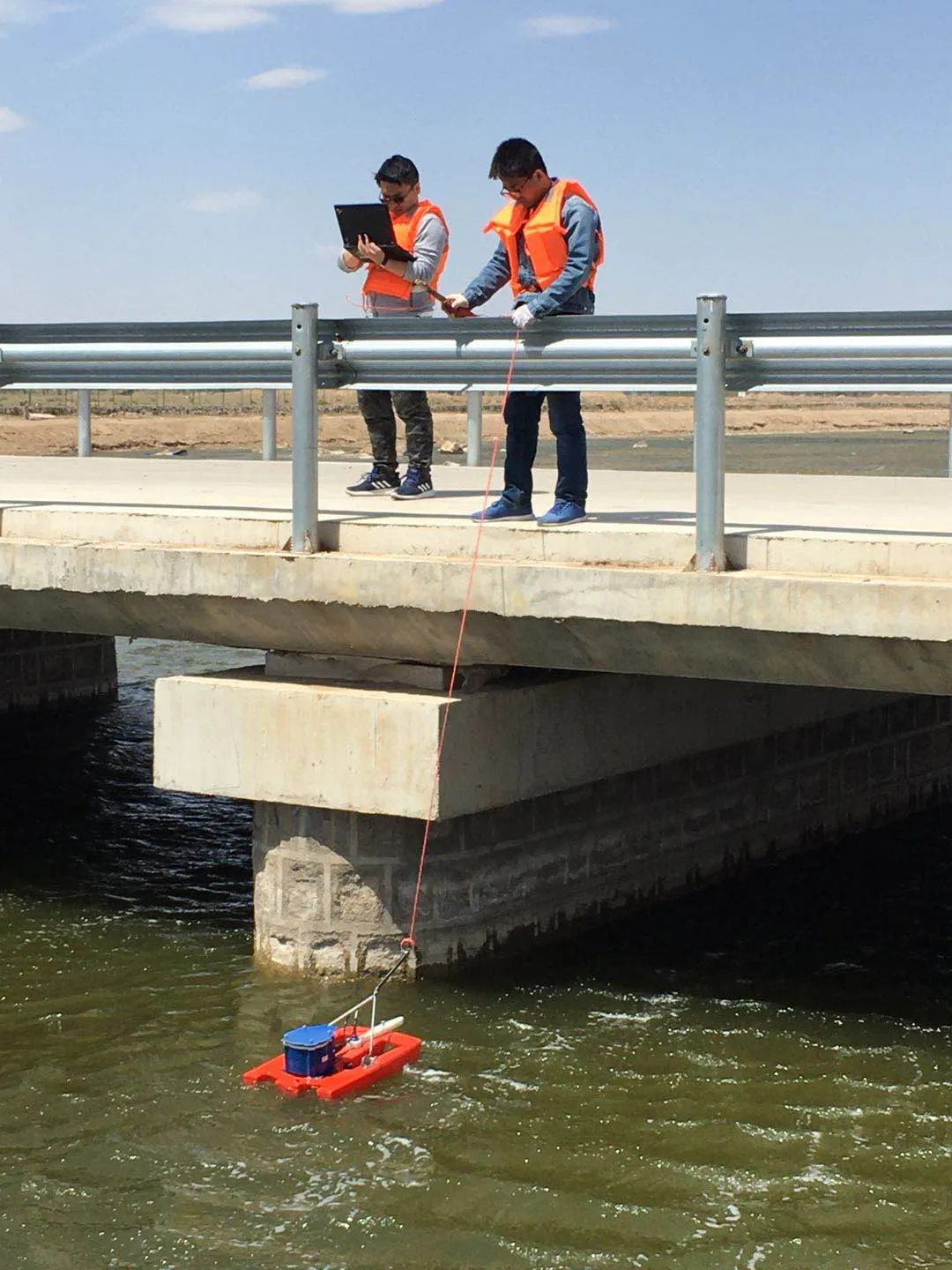

 声 学 多 普 勒 流 速 剖 面 仪

% [6 [ H0 u1 d* G

声学多普勒流速剖面仪(英语:Acoustic Doppler Current Profiler,缩写:ADCP)是一种用于测量水速的水声学流速计。其原理类似于声纳:ADCP向水中发射声波,水中的散射体使声波产生散射;ADCP接收散射体返还的回波信号,通过分析其多普勒效应频移以计算流速。ADCP应用最广的领域当属海洋学研究。ADCP也可用于河流运河的流量测量。

: I9 ]3 m' o8 G

9 u+ }& I7 h) S6 a9 @, c Q

  3

3 c# h% X# [& H9 a y

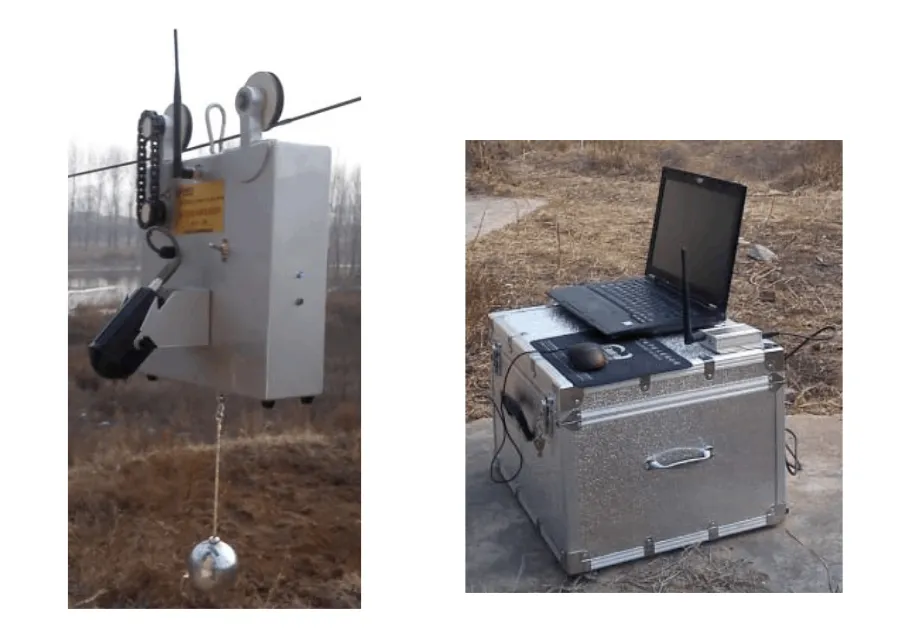

 无 线 遥 控 雷 达 波 缆 道 测 流 系 统

: Y: I. S5 B. C9 N" Y0 B! _

无线遥控雷达波缆道测流系统通过架设简易缆道,在缆道上悬挂遥控定位雷达波流速仪,在计算机上输入水位、大断面和测流垂线数据,遥控定位雷达波流速仪自动测验逐条流速垂线,流速数据通过无线方式发送到计算机终,由软件计算出相应流量。

5 C( K# F% r+ M/ V" P

( w- r. a P: d3 \

! s. U. Z* N4 U% u* z! O1 M

无线遥控雷达波缆道测流系统的特点是携带、安装方便。随时安装,迅速测流。测验缆道简便、经济。不受风雨和停电限制。它主要用于取代浮标法进行高洪测流,要适应高流速、大量漂浮物使测流设备无法入水情况下的流量测验。也可用于巡测和一般性测流。

/ [; w `+ J2 w

  4

+ G4 @3 ]6 b( U& L- X

 手 持 式 电 波 流 速 仪

手持式电波流速仪俗称“雷达测速枪” ,在水流急、含沙量大、漂浮物多以及在洪水等复杂水情情况下,常规测流仪器难以工作,有时连投放浮标都比较困难,而德卡托克服这些不利条件下,对仪器加以改进,使仪器主要应用于野外巡测和洪水、溃坝、决口、泥石流等应急测量,尤其适用于汛期抢测洪峰。 & }- q5 K5 k- |! g

# j/ N9 j) m$ Q. e

斯德克电波流速仪

8 h6 ?7 x" h0 p6 |+ Y9 q- E: ?9 N

其优点是采用远距离无接触方法直接测量水面流速,通过水面流速系数的换算达到测量河流流速的目的,该仪器不受使用环境影响、不受含沙量、漂浮物等的干扰,具有自动化程度高、操作安全、测量时间短、性能可靠、工作稳定、维护方便等优点。

+ ]# g4 t' @6 F' g

  5

2 C9 r# {: I( D

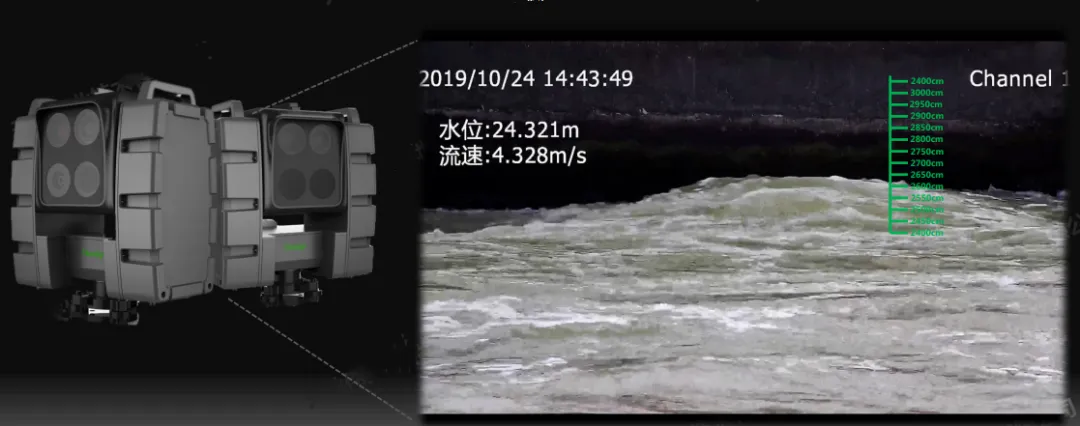

基于视觉智能分析的实时监测设备

5 k6 B' B$ D. Z8 J) P( X6 c) p

基于视觉智能分析的实时监测设备的开发,是水文监测在人工智能方向上迈出的一大步,克服了在大洪水来袭时,传统监测方式实时数据难获取、现场情况难掌握、检测场景难选择、人员安全难保障等困难。

5 f8 u, X6 g/ ]) g5 c* y

! E) b) Y" B2 o8 C. F. I. m! R9 f& d, }

经过小新的科普

5 z0 V! [, I! W) x

你们是不是对流速仪有了深入的了解

. \+ X8 |0 P E* K6 Q6 e, @" P

想要了解更多水文知识

1 @. `: H% g- H. p& h

千万别错过下期的“前世今生”

: @; }3 u) s& p. X/ T

今天的科普就到这里啦

0 V3 ]7 F# V" K! R, t3 h: `

我们下期见

3 e! J) Q4 g3 a5 s

下课~
