水文测流仪器介绍—ADCP - 声学多普勒流速仪动态图

[复制链接]
% e& K/ y6 W( B3 A% d+ e

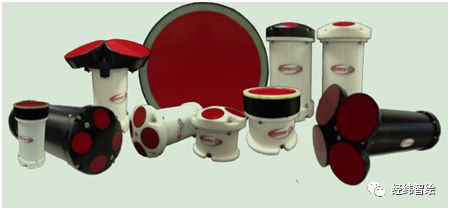

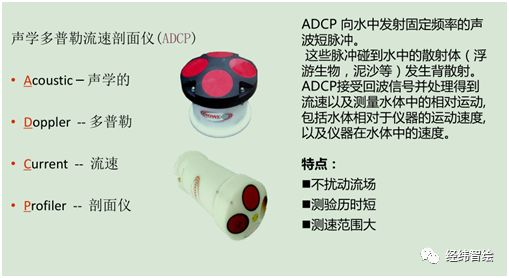

1.声学多普勒流速剖面仪(ADCP

# P5 p1 n/ E$ a8 |

全称为Acoustic Doppler Current Profilers指声学多普勒流速剖面仪是二十世纪80年代初发展起来的一种测流设备。ADCP具有能直接测出断面的流速剖面、具有不扰动流场、测验历时短、测速范围大等特点。目前被用于海洋、河口的流场结构调查、流速和流量等。

2 c; |# f# A/ G/ e4 G9 g% k

与传统的人工船测,桥测,缆道测量,和涉水测量的基本原理一样:在测流断面上布设多条垂线,在每条垂线处测量水深并测量多点的流速从而得到垂线流速均值,ADCP所测的垂线可以很多,每条垂线上的测点也很多。

1 q% e7 S& q4 H8 o7 I$ j5 u

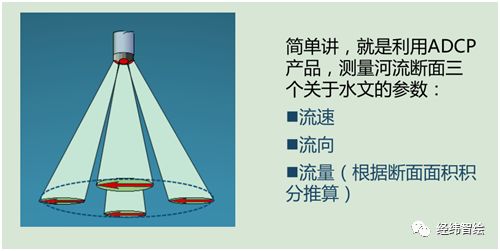

ADCP工作原理:

2 Y% H8 b# F, z

4 x t6 ~1 c# \/ z' P

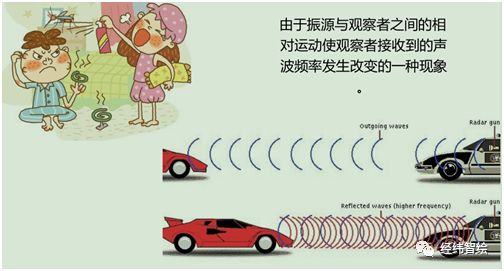

多普勒频移现象:

; Y4 Z& l% ~8 K t, a/ m

( i4 N- g7 l( _' j' D' y8 z! {

2.ADCP在水文行业的应用:

3 M8 Q" U7 `! K1 x! s$ _9 x( N

3 t1 w) _2 n2 g

3.与传统静态测量的区别优势:

. A# i: |. g" X2 R7 `) ]* p( Z

- j* E- t" ^" B; ^# o% D

传统流速仪法是静态方法。流速仪是固定的。ADCP方法是动态方法。ADCP在随测量船运动过程中进行测验。传统流速仪法要求测流断面垂直于河岸。ADCP方法不要求测流断面垂直于河岸。测船航行的轨迹可以是斜线或曲线。ADCP所测的垂线(子断面)可以很多,每条垂线上的测点也很多,测验成果是常规水文测验所无法得到的。

( |, A; ^( y! B; K; C. T' m



* D+ u" I7 f, Q0 D. U- @* D; p

ADCP是一种新型的声呐测流设备,它既可以测量相对于水底的速度,又可以兼顾测量相对水流速度。因ADCP采用声遥测方式对被测流场无干扰,而且能够获得高精度速度信息,既可以用于导航定位,又被广泛应用于包括对地波雷达等先进海洋观测设备对比在内的海洋及内陆河流工程与研究领域,因此被国际海委会定为四种先进的海洋观测仪器之一。

0 Y, ?; `1 ^0 d, {6 G- |

4.主要应用领域和客户

% N8 u5 {8 q, g! M$ A6 D& F

: F5 E M$ v9 i! b U

应用领域:河流湖泊水库海洋港湾航道军队

( a2 k: r% j0 P: h8 Q Y

深海海流高精度测量

& l! V3 C) `6 U! \5 w

南水北调工程,洪涝灾害检测

% f- o8 `7 @% P0 ]

潜艇或水下航行体周围海水流场剖面测量

: O; j' y6 @ C. n) R1 E' }+ E

潜艇或水下航行体相对于海底的运动速度测量及水下定位

& T+ [& x3 Q, ^$ n6 w7 F

主要用户:

0 _( T- K7 b) j. b7 p

水文水利监测:各地区水文局、水文站、防洪指挥部、水利委员会

' K" W" a2 n# M3 j" ?/ E/ \

航道系统:各地区各级航道局、航道站、水利站

* H& m; L9 C. ]: T1 n/ N8 X

海洋系统:各地区和各级海洋局、海洋与渔业局、海洋研究所、海洋环境监测站

% G' v" u4 _! p& y

海洋环境类高校和研究所:各级海洋环境类科研机构与高校、水利水文监测科研院所

- W# Y9 [: Y5 @+ _, a4 D) k

军事应用如水下导航与定位

7 b: G0 {5 D% B4 \" w 6 P* K; w) m6 Q# F. r5 s! ]+ }$ a! v+ X9 V2 A! P4 | , M4 K! H, P5 g& M6 P/ M, ]9 l2 e 1 u* Y% l$ o& A! i* k9 J7 Q5 x
