  声学多普勒剖面流量计(H-ADCP)测流系统

9 b& I0 A( F( g' D

  H-ADCP采集高质量的水平剖面数据,借助于智能声波脉冲功能,即使水流条件发生变化,仍然可以获得高分辨率和高质量的数据。特别适用于:

4 j8 T; H* D4 `0 B- O4 {* g+ p

  ■混凝土渠道

# C9 Q/ o; n S; e

  ■天然河流

1 d0 v4 a- k) b- I) f, k

  ■小溪

; Y( ^( H s7 n9 g9 L0 Z

  ■灌溉渠道

4 A ~: O. T0 d. \% _5 L! D) m

  ■水电水道

/ u& T4 k: ]: I. j9 y8 J0 q7 X

  ■供水渠道

0 Z! t8 }* t9 x+ k: L1 ?6 k* p

  ■排水渠道的流量监测。

, e7 h* D- k8 r. e

二、需求分析

: Y T- n9 Q+ T- }) C+ R. I

  在河流、渠道的水文信息测验工作中,流速、流量和流向的测量是很重要的工作,传统的流量测验方法主要有流速仪法、浮标法等,测验手段有人工船测、缆道测量等,这些测验方法原理简单明了、实用性强,但是费工费时,效率低。为适应新时代经济社会发展和水利灌区信息化建设的需求,及时向相关部门提供准确的水情信息,需要快速采集河流、灌渠的水流量数据,声学多普勒剖面流量仪测流有不可比拟的优越性。

2 u6 T2 v" N8 E

三、系统组成

5 e; h1 b+ d& W8 g* n

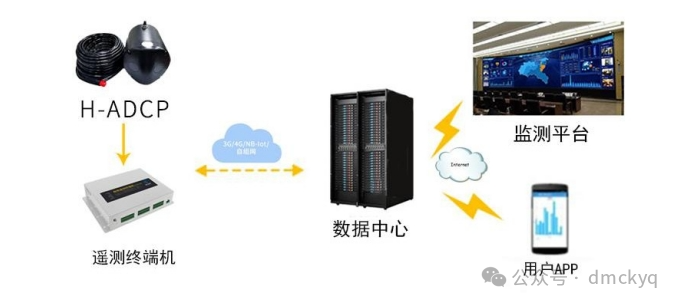

  3.1系统拓扑图

! k7 ^ c e( v2 k

( G. |* x4 l, L- E5 {# H; U

  3.2系统组成

& m ^8 D$ n7 u: F# c

3 T8 t8 S2 ?* V1 {

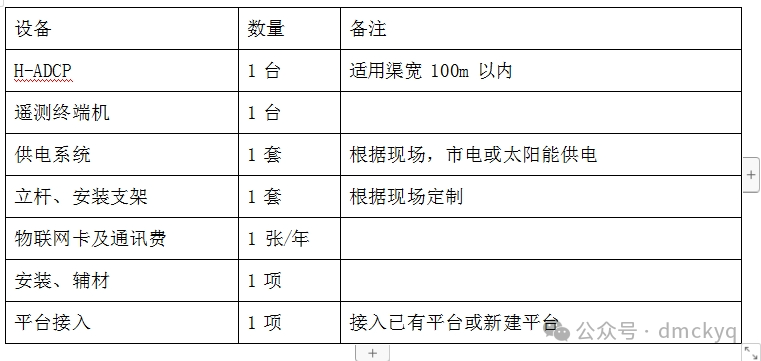

  设备数量备注

9 I" o0 `& i' P

  H-ADCP 1台适用渠宽100m以内

/ m/ O5 v3 s+ t4 l

  遥测终端机1台

& [& U* s$ j0 l- F) c

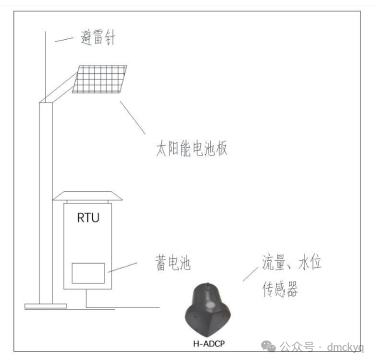

  供电系统1套根据现场,市电或太阳能供电

+ {# [4 p+ ]. @; K* d

  立杆、安装支架1套根据现场定制

* ^% x) w6 M! |- x2 Y

  物联网卡及通讯费1张/年

' G! f! K& K+ L8 e2 q

  安装、辅材1项

- A) K! h! h7 N1 Z: t3 ?

  平台接入1项接入已有平台或新建平台

# w* N" s# C2 k6 o% i

四、测流原理

# B' H" T8 ?* S6 T7 l

  声学多普勒剖面流量计(ADCP)是利用声学多普勒效应进行测流的。从设备的换能器发生一定频率的脉冲,当该脉冲碰到水中的发射物体(如悬浮物质)后产生回波信号,该回波信号被声学多普勒流速仪接收。悬浮物质会随水流而漂移,从而产生多普勒效应(即回波信号额频率与发射信号的频率之间产生一个频差),通过测量得到的多普勒频移可得到相应点的流速。

9 Y# Z# E9 q2 e5 i, @7 C2 \

  声学多普勒流量仪安装有2个换能器,换能器与安装中心轴线有一定的夹角,每个换能器既是发射器又是接收器。换能器发射的声波能集中于较窄的范围内也称为声束。假定悬浮物质的运动速度和水体流速相同,当悬浮物质的运动方向是接近换能器时,换能器接收到回波频率比发射波的频率高;当悬浮物质的运动方向是背离换能器时,换能器接收的回波频率比发射频率低。声学多普勒频移,即发射声波频率与回波频率之差:

' L) Q5 J2 E+ B2 B

1 N$ L; _0 S# N0 Q7 P8 P

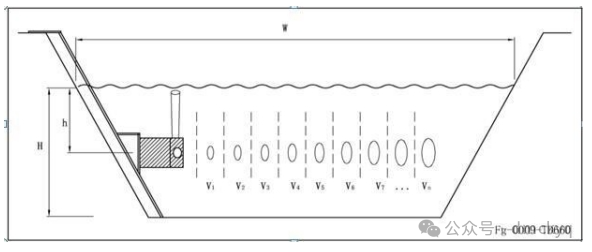

  分层数据示意图:

. o6 Y" ]% v- E0 V" J

) L0 e+ p: @) @5 o7 X

  Fshift/n=-2*Fsource*(Vn/C)Vh=f(V1,V2,…Vn);

. w! i: G6 \1 \9 U, m

  VC=f(Vh,h);S=f(H,W);

) l! e3 I. ?* w+ {9 I# n

  Q=VC*S;

0 f* u0 P+ q7 M& D" T! ?2 x

  Fsource:发射的超声波频率(Hz)Fshift/n:第n剖面的返回频率改变量(Hz)C:声速(m/s)

" o% g s) Y: Z* A

  V:反射面的水流速度(m/s)Vh:ADCP所在水层的平均流速(m/s)Vc:河道平均流速(m/s)

9 u4 b5 E/ z% E. z% z( Z* o- G

  H1:河水距离剖面仪的高度(m)D1:分层的层间距(m)

! Z% D4 B$ N# S' s

  W1:河水的宽度(m)S:河道断面面积

- O: c. C8 c B, T: R

  Q:河道的总流

' ^6 M" J: z* X1 K4 i2 d" u3 o' G

五、系统特点

$ e5 V) F: N7 }7 Q+ L& j

  新一代流速产品,性能更稳定、测量更精确;分层流速测量,更适应宽流域的流速分布;分层流速流向测量,掌握水体的流动趋势;Web云端数据服务;

4 y0 V, }+ U4 k/ H- j: ^' F2 H$ ~

  内置水深测量探头;流量仪简单易用;

/ v4 Q1 l9 t" u0 O) h, \

  内置温度传感器,自动校准声速;内置姿态传感器、水位传感器测量;

/ S; v% \5 v* s1 e- [

  外形小型及流线型的设计,方便安装。

- T, ]# Y9 B4 }2 B

六、安装简介

" d m8 f; T8 n! j

  (一)安装条件

5 }2 h9 c) u8 v6 N: r

  ■仪器安装位置的选择,不能太靠近闸门或水坝;

; Q% x' ^2 ]# M i5 v, m

  ■采样区域尽可能大;

% l$ N+ `1 E% S0 [

  ■采样历时也应增加;

9 ]" C# Y1 O) f+ H' o

  ■安装在河岸边或渠壁的基座上、桥墩或其它建筑物侧壁上;

/ a/ Q7 t( ?; ^% z: ^! \/ F( \% P0 H

  ■安装位置的水层,有较好的代表性,尽可能避开有回流的地方;

, m, n+ U( ~+ L; U+ g

  ■注意两个声学传感器位于同一水平面上。

" d+ ?- ]/ L2 y; N+ I& J

  ■剖面仪水平安装时:距水底距离:>=300mm,距水面距离:300mm(根据不同的河宽会有变化)

" h! y9 H# b9 q5 ?6 Z ^

; G; L9 x [, }: o6 ~

  (二)典型的安装

. S3 d% o2 V+ I0 a9 g& ~

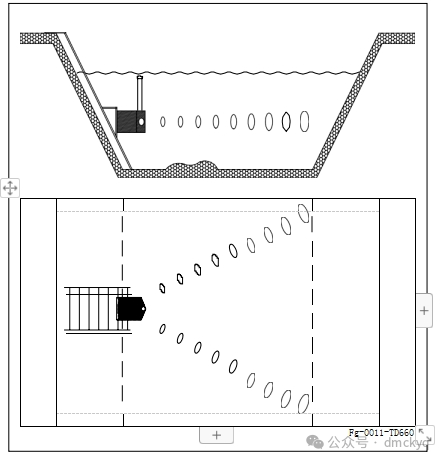

  侧装河道斜坡滑梯式安装

5 l7 \. F. g& k/ O

. q+ w3 {, J0 u/ P" E% D& [& K4 B* Z3 V

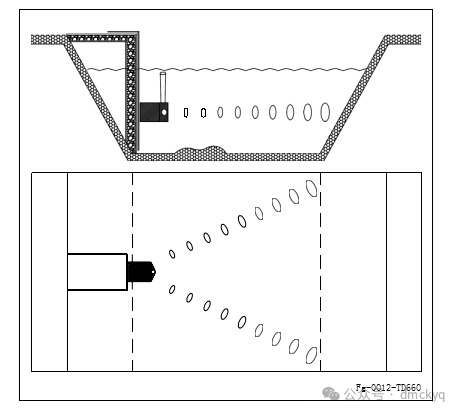

  侧装--河道斜坡塔架式安装:

& w8 \3 ?" `0 K" n3 g$ v2 r8 ~

$ O0 P4 K. R6 f2 n" K+ D/ Q; }% \4 u

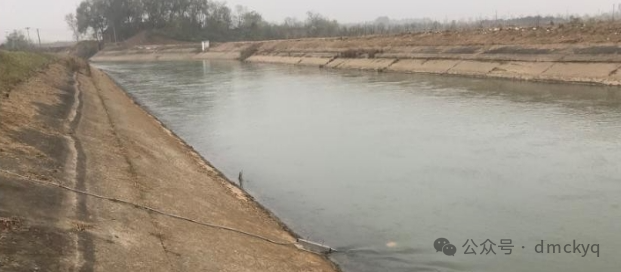

七、应用效果

0 @4 z, e/ A5 d3 r5 w

: \7 O/ M! D; @& S8 x/ k# b6 `3 b& z& x; ~+ q& x : s8 ]/ M% h n3 B+ b' b# q4 j' g$ Y9 T7 G' T# q. \" ?7 a ! {9 {0 ]/ S v2 g& f& u. t
