点击蓝字,立即关注# ^ b& J0 i; c& U+ a

超声多普勒测速仪(Ultrasonic Doppler Velocimeter,简称UDV)是一种常见且广泛使用的测速仪器。它基于超声波的特性,利用多普勒效应来测量流体的速度。

2 a- q5 \% `3 S. x% M0 \

产品推荐

/ b( Q, D+ Q: z8 E O9 v8 ~% U! g/ }; W

DOP5000 超声多普勒流速仪,共有16个通道(分四组工作),四组可自由组合同时进行速度测量、能量频谱测量、回声测量等不同测量,支持独立2D/3D速度场测量。

; \. w) @' B1 D: S

产品原理

6 q- I) V9 J! |5 U/ }0 y

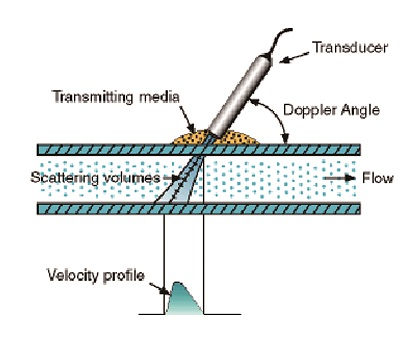

DOP5000 超声多普勒流速仪,基于脉冲超声回波技术,通过检测流体中分散的微小示踪粒子相位变化实现流体流场的测量。

+ M; l3 D, i2 T8 |% E% `

产品特点

3 W7 b9 \% t. N: L/ E" f! O2 H; G0 i ?

DOP5000 超声多普勒流速仪,基于沿超声波束放置的栅的回声分析,实时计算和显示数据配置图。不同类型的剖面,如速度剖面、回波剖面、多普勒能量剖面和其他数据剖面,可以独立或同时获得。

+ k$ B: a {+ R

/ e1 d% q* k/ K

1)非接触式流速场测量

3 @" u* \3 Y. V6 Y. o, R1 r$ P

2)不透明液体内部流速场测量

+ f/ P! p$ o- e( R/ l" \

3)灵敏度高,可检测0.1mm/s的速度和速度变化

) j8 _ {, j/ P. w$ \

4)可同时测量正负流向的速度

$ c$ t! r' Y: ?

5)可输出瞬时信息和平均信息

7 d ]1 T5 f! ^2 \

6)可绘制出全范围流速分布图

, x T4 z1 `* [4 ^: k- _4 {

7)可以从分布图中计算分析得到统计结果,空间相互关系,频谱线和其他相关数据

3 V4 ]. o1 r9 [3 p! _0 l

应用领域

7 u- e* Q: \' |; }

DOP5000 超声多普勒流速仪,旨在满足规格、通道数量、易用性和几乎所有的用户需求。

. o" c2 e; w! u4 a+ j0 R

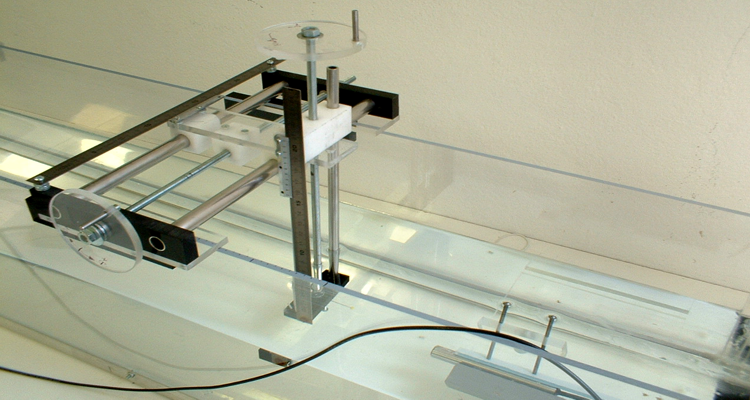

各种水利水流研究

: D5 Y/ }8 [0 I; W0 _6 u! J; I

UDV的测量原理是声学的多普勒效应,具有能直接测出断面的流速剖面、具有不扰动流场、测量历时短、测速范围大等特点。目前被广泛用于海洋、河口的流场结构调查、流速检测等。尤其是高含沙量水力学测量,如黄河研究等。

. j5 j5 O& {9 s0 W, c8 I1 R5 P

液态金属内部流场测量

+ m( S9 h0 p# ]5 @' {

金属液的内部流速是重要的动力学参数。尤其在EPM(材料过程工艺)、MHD(磁流体动力学)、ADS嬗变系统等研究中,金属液内部流速是必须测量的参数。而UDV在液态金属内部流速测量领域内,有着不可替代的作用。

" Z' e( _" W, e8 M0 B

泥浆及泥石流流场测量

+ {2 x8 }- I- K" X9 A( S

UDV被作为泥浆流场唯一的测量手段,广泛应用于钻井泥浆的流速测量。泥浆流速的测量对于钻井行业有着重要的意义,在钻头部位,泥浆流速大,表观粘度低,有利于井底碎石;而在环空中,由于泥浆流速减小,表观粘度提高,有利于悬携钻碴。

- e m, o" m; B# v |# Y

技术参数

! \8 F3 R, _( y

DOP5000 超声多普勒流速仪,非接触式流速场测量,专注复杂结构和不透明流体内部流速场测量。

$ H* O$ h/ L/ F& a6 q+ Z4 e

超声波发射

2 b$ L% l5 `2 s9 ]) e; f8 c- B- M& V

1)发射频率:从10.5MHz降至450kHz步长,为1kHz

3 l9 y: k+ e J: F4 w

2)发射功率:3级,近似瞬时最大功率:低=0.5W,中=8W,高=35W

8 u9 R* l3 K6 d- _

3)发射周期的次数:从2到32,步骤2周期脉冲重复

5 `; H( I* V- u7 N: K' J

4)频率:从0.1Hz到15625kHz(100000至64,步骤1)

" G; w7 T* @2 j

环境

# I# B$ k7 U5 P( j( C: v; A

1)配置参数:9个保存的配置

" M: ?) j8 v6 I/ U6 e1 N

2)超声波接口:16BNC,探头进出(每个通道各1个)

- S! y/ `2 g# ?- v& {. Z

3)电源接口:用于可选设备(多路复用器)

3 s/ c2 h. h) ~: s" R

4)电源供应:110-220VAC,50-60Hz

# W/ t6 V. B: x8 P, r/ S

5)通信:USB2,B型接头

, G" ^% ?; T( a0 Q$ t

多路复用器

" T( V) `3 Q1 p

1)通道数:16个组,分为4组每个信道都有自己的参数集

6 D2 R- \. x8 z' I

2)切换时间:组内:组之间的<20ns

, g Q6 `7 o$ H. R5 Z& _( }* l

3)获取配置文件:组内:同步的或顺序的,组间排列:按顺序排列

# y- m( r% K4 k

4)青少年频道:在一个组内:>50dB,组之间:>30dB

END4 H" y+ H8 M8 Z$ K: x3 @

郑州志扬仪器设备有限公司是一家专业的分析仪器销售公司,致力于为用户提供各类进口、国产高精密分析检测仪器、实验室常用设备、环境监测仪器、食品安全检测仪器、试剂耗材的服务机构,一站式提供方便、快捷、高效、专业的实验仪器设备的解决方案和选用方案。

/ T) o& N5 m: j5 L4 q1 C% ^

如果您想了解更多,欢迎致电我们的客户经理进行咨询,联系方式:13838253935。
