本文面向GMT的初学者或者即将打算学习GMT的新人。
& l1 C# A1 X; ^9 L
GMT简介
GMT是一套地学绘图的工具,可以输出高质量的论文插图,并有优秀的数据处理工具,比如网格插值、数据筛选、空间滤波甚至重力场反演等。GMT在测绘、地球物理、海洋、遥感等领域有广泛的使用,GMT通常被视为地学研究生必备技能之一。由于其采用命令行模式,有一定的学习门槛,但掌握之后,会大大提高科研生产力。
GMT由美国夏威夷大学Paul教授等人开发,至今已有30多年历史,且仍旧在更新维护。中国也有一批热衷于更新GMT的粉丝。
下面分Windows和Linux来介绍安装GMT使用。
! y2 H  |. H5 l  V0 B

2 f$ X' ?! X/ k5 T9 T
登录/注册后可看大图
% y6 w4 M& o$ F8 ^% B( v1 J
/ s' B0 u. K% {, q4 z) `; c
Windows安装

$ H6 D1 L. Y5 A8 y9 c, F
需要准备的程序:
•GMT可执行程序,
游客,如果您要查看本帖隐藏内容请回复
Ghostscript是为了解释ps矢量语言,支持转化成pdf格式。gsview是为了打开ps文件。
安装后,记得查看下系统路径PATH是否设置?如果没自动设置路径,请手动加上。
不需要重启电脑。

% h/ p' M& F- t3 y
使用
GMT采用了脚本程序,在window中可以写bat文件进行批量运行。简单说就是把一行一行的代码放进bat中依次执行,后面的绘图代码将叠加到上一行的结果之上。
请前往GMT安装目录找到example目录,随便进入一个例子(动画除外),找到bat文件,双击执行,结束后当前目录会有图片产生。
例子的目录在:
[Shell] 纯文本查看 复制代码
C:\programs\gmt6\share\doc\examples
注意,有些例子使用了在线数据,因此需要联网运行。
有些例子可能使用了gawk等文本处理工具,需要下载后放到GMT的bin目录(其他可以被path搜索的目录也行)。
下面是ex01代码:
  • [Shell] 纯文本查看 复制代码
    REM        GMT EXAMPLE 01

    REM

    REM Purpose:    Make two contour maps based on the data in the file osu91a1f_16.nc

    REM GMT modules:    set, subplot, grdcontour, coast

    REM

    gmt begin ex01

        gmt set MAP_GRID_CROSS_SIZE_PRIMARY 0 FONT_ANNOT_PRIMARY 10p

        gmt subplot begin 2x1 -A -M0.5c -Blrtb -Bafg -T"Low Order Geoid" -Fs16c/0 -Rg -JH16c

            gmt coast -JH? -Glightbrown -Slightblue -c0,0

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -Ln -Wcthinnest,- -Wathin,- -T+d8p/2p+l

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -LP -T+d8p/2p+l



            gmt coast -JH0/? -Glightbrown -Slightblue -c1,0

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -Ln -Wcthinnest,- -Wathin,- -T+d8p/2p

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -LP -T+d8p/2p

        gmt subplot end

    gmt end show

    ( `$ C7 c* |2 |; A7 S; W" v/ E
上述代码是GMT6风格。大概意思如下:
'REM'表示注释,gmt begin表示开始,gmt set在本例中修改一些绘图默认值,gmt coast表示正式的绘图开始,这一行是加海岸线,后面各有不同含义,按顺序执行。
如果上面的例子复杂了,也可以打开cmd,运行一行的代码:

( D5 ^' O$ j  o  I, X' ?
[Shell] 纯文本查看 复制代码
gmt pscoast -JM6i -Baf -EGB,IT,FR+gblue+p0.25p,red -EES,PT,GR+gyellow -P > map.ps
使用gsview打开ps图片

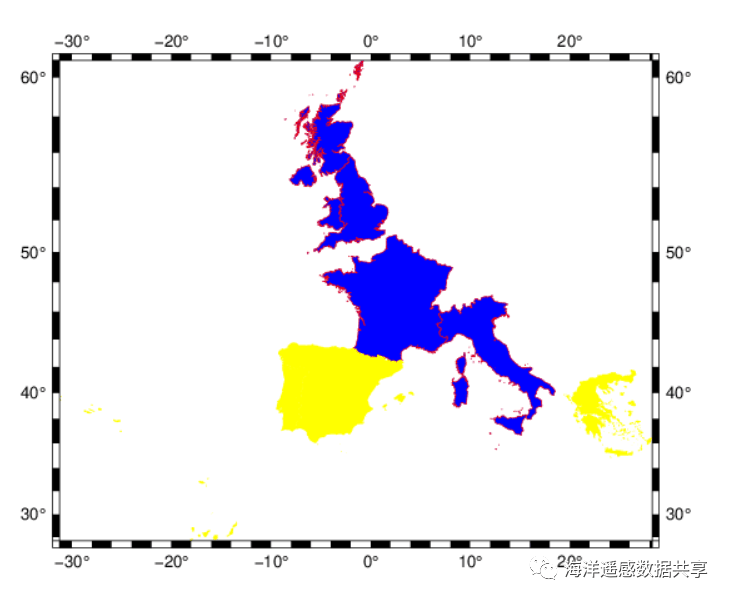

一副GMT绘制的地图
转换格式使用:
# _7 }+ n. T1 O7 ~# k
[Shell] 纯文本查看 复制代码
gmt psconvert map.ps -A -Tg

- G" l8 C3 x  r4 O% T) F) `* |- u
5 F# O& l  S0 a

4 Q5 m. i6 P4 l! U" L& p8 j2 J4 s
登录/注册后可看大图
/ g' n( N5 S" k/ L/ t& P& l/ `
: d0 I7 C9 _  m2 `6 |! V9 q
Linux
* t6 }" r& w/ r8 y% B/ o+ }. {
这里以Ubuntu为例。
安装
联网情况下,GMT安装只需要几行命令,不要自己编译。
9 Z, d6 R% c) C3 `# v% P6 O# P8 R
[Shell] 纯文本查看 复制代码
sudo apt-get install gmt gmt-dcw gmt-gshhg
sudo apt-get install ghostscript
检查安装是否成功使用,直接在命令窗口输入gmt,出现版本信息即表示安装成功。
使用
Linux下同样采用脚本,把每一行命令写到一个可执行的文本即可。
[Shell] 纯文本查看 复制代码
gmt psconvert map.ps -A -Tg
和Windows有所不同的是,Linux下面有大量的文本处理工具可以使用,比如cat, sed, ls,awk等。
在命令窗口输入:

% ^/ a. t+ @& X/ c; m) ~
[Shell] 纯文本查看 复制代码
gmt pscoast -JM6i -Baf -EGB,IT,FR+gblue+p0.25p,red -EES,PT,GR+gyellow -P > map.ps
0 ]+ M( V- u' n' U
可以得到和Windows一样的结果。
如果使用批处理运行,比如代码已经写进test.sh,执行./test.sh。

. T2 M) o7 I4 _& z8 V) i

* o3 g6 k3 N7 O) f; i* D! O! |" {& c$ r; B% V" J0 Y/ T

! n+ H7 S" \$ q: l" D4 ~+ o4 \3 v+ c! z& W  g9 R! z

2 K7 N  m& w! @+ |
5 ]$ e" u  ~' w
  ?5 l# r' w% I  S. c5 y
