新一代多普勒流速剖面仪

) W8 X o7 w( g# \ g

基于多年的技术及经验,SonTek 正式发布了小而不凡的组合了宽带/脉冲相干技术声学多普勒流流速剖面仪ADCP RS5。RS5是一款独立的ADCP,可以放在手掌中,采用先进的声学技术,外壳坚固,内置罗盘,易于集成GNSS系统选项。RS5数据通过RSQ的高速低功耗蓝牙 (BLE)连接,无线发送到笔记本电脑,RSQ是一个现代、强大的软件平台,它用于收集流量测量和执行高级数据后处理

6 m% m& ?0 _( _) W

智能脉冲+和声学引擎

+ m. Q* a( I, T6 T2 w

RS5 的核心是新的声学引擎,它使用了一种叫做SmartPulse+的高级算法。新型宽带换能器使得RS5能够利用具有4种不同发射类型的混合宽带/脉冲相干发射算法。对每个样本自动选择设置,以确保任何测量条件下的最佳数据质量。

3 ]' ~* g. r' |9 v7 q: G5 u

优化各种环境条件下的高分辨率测量数据

+ M% v! A) c5 b

SmartPulse+算法可以在各种测量条件下使用RS5,从浅且缓慢的水流到深(高达6.5米或21.3英尺)的急流,无需更改任何设置。

: Z5 B1 r" i2 k1 u/ W6 b

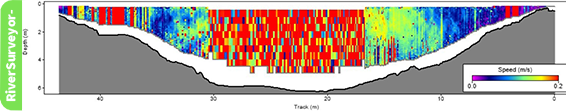

下面的数据中,可以看到RS5是如何改进 来自 RiverSurveyor-M9 系统的高分辨率数据。

, I9 w/ \( h4 s: V3 S% H

高度可靠的数据

- D# R- z! ]0 N, x$ R

多年来Sontek在声学技术的不断发展,新的技术使RS5真正大放异彩。SmartPulse+ 算法确保测量中尽可能多的高质量数据的采集,这就产生了速度等值线图,通常具有突出的特征,比如更高的分辨能力,RS5可以采用脉冲相干模式观察流动结构的变化。

$ v, E% O; D: D2 V- c0 J9 U 3 D! u* ]. Y) ]0 P- d

与之相对应的是,其它ADCP 则要求用户设置固定的单元尺寸的配置和脉冲类型,这会导致速度等值线无法解析在该地点观察到的复杂流速结构,虽然某些场点的类型看起来简单。

J( c) ~. ?0 Y# _- u

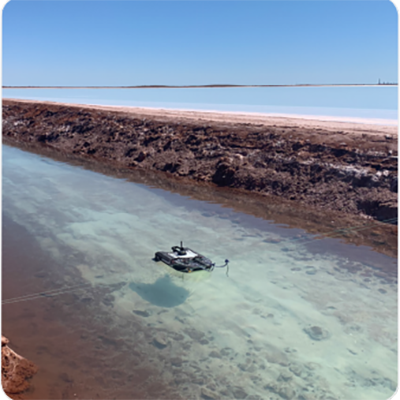

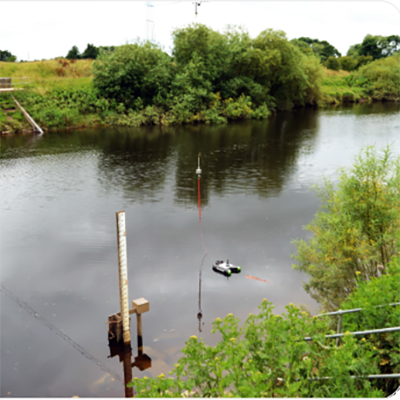

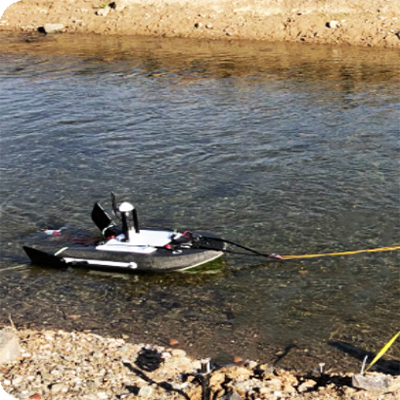

应用场景

& b( Y) f1 Z& c, S- a

具有专用垂直波束的 5 波束配置

/ T" \* i. \" C b- v, M

与 RiverSurveyor S5/M9 系统一样,其中四个斜波束用于收集流速数据,一个垂直波束专门用于测量深度(本质上可以视为内置的回声测深仪)。与仅使用斜波束测得的平均深度相比,五波束配置深度测量(垂直波束测量或倾斜波束测量的平均)可以实现更加灵活的深度测量和更好的深度分辨率

- K: J) i6 m* @' ~6 |) C ' P3 |% c' S5 i ( M" T* x, q! z, R2 p: L . w- Q" M0 r0 i9 a7 q9 c3 R" V' Z8 n# e3 D
