7月13日-15日,第八届中国海上风电大会暨产业发展国际峰会(以下简称“峰会”)在广州顺利开办,峰会以“技术创新、破冰平价”为主题,以实现我国“双碳”目标为背景,重点关注海上风电的前沿技发展、市场机遇挑战南方测绘携众多海洋测绘综合解决方案及硬核单品参展,备受参展用户关注,南方测绘海洋勘察总监张粤在会上作报告《海洋精细化勘测一体化解决方案》,对集团海上风电检测、水下地质勘测、北斗海上风电智能监测系统、海流监测系统等多个海洋信息勘察解决方案进行介绍。 : l( q( Z: c" B% P, I2 j* a

) \2 d1 J, o9 a( G; r* U

& e4 d( s$ b( H- A

i1 S0 r1 u+ }; H+ T# k/ B* P; X+ F

o3 s7 v( f" D& O' q$ M# n

attention主要参展方案01 7 P) _7 {+ ?6 O+ F7 B, R: Y$ L

水下淤积、冲刷检测方案

. V: T2 U: a" Q3 `( q# l7 \. S

主要设备为T-51R超高频多波束探测仪、 PDS软件、侧扫声呐、前视声呐、惯导姿态仪、ROV、水下超短基线、DVL等,能够实现水下地形探测的高度可视化。

02, ]! o8 S8 p! n% }1 w

水下地质勘察方案

% U+ ~! o4 v8 ]
4 i1 W, U, M9 i$ a: g

海上风电场能够为海上结构物基础设计、安装,以及不良地质现象的防治措施提供科学依据,通过水下地形勘测,应用浅地层剖面仪测量等手段,可以查明海上结构物影响范围内的:

& n) m$ @3 N0 k9 v2 u' h

①海底地形、地质变迁;

* `. I: v3 w6 Z1 W9 j% m* a0 i

②海洋环境特征;

6 J* `. m; \% y7 G) H. w

③岩土层分布及其物理力学性质;

: }4 m0 u& J! K8 C

④影响地基稳定的不良地质现象等。

2 t& ~8 b1 n* C

主要设备/软件为SE-2一体式浅地层剖面仪、SEP-1分体式浅地层剖面仪、地质大师(Geo-Master)等。

033 c+ v# N7 d$ k0 {

北斗海上风电智能监测方案

- ~& }7 i9 L3 h, y1 ]+ _3 g+ r
* c8 u. Z' d+ r' l1 C6 ^' g& V2 z, Q

1 x3 B: B' n/ K L: M% i

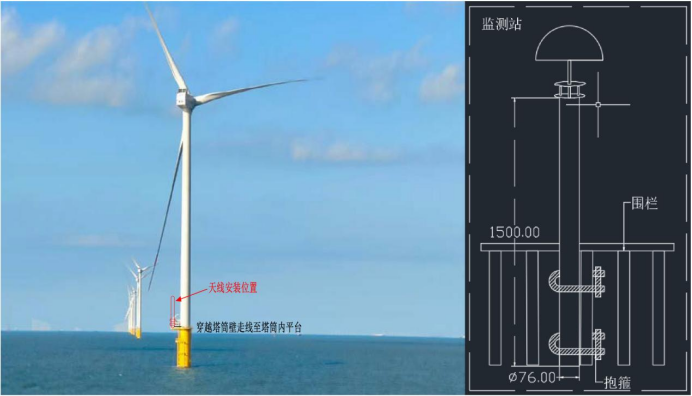

①利用高精度北斗卫星导航接收机进行连续观测;

* p6 |# W0 @& m2 k. y" G5 o

②通过光纤通信将基准站和监测站的北斗卫星信号原始观测值,数据传到数据处理中心;

3 g7 w& Y+ @( v

③利用软件后处理方式得到毫米级的高精度风电机组沉降形变数据;

: Z# o6 H+ T8 d7 f8 y5 J7 l

④最终实现风电机组沉降的自动监测与预警。

04 8 e, t8 t( u1 }+ F) N9 C* }9 o

海缆跟踪系统ROV

$ h5 L" H0 d: y/ x. C0 n
5 e/ i* a/ f% }% a9 _ ?

" ]* y' O8 ~" X# [- k

HydroPACT 350探测系统配置在ROV上,能精准追踪、检测海底运行中的高压电缆的路由和埋深信息,能对电缆故障进行定位,该探测系统对监测海底电缆的运行和维护具有重要作用。

05( O5 {; X$ G& m9 n

海流监测系统

! m4 [% g8 V0 N/ {; O5 u! n9 u' K
4 `+ o9 B- L2 q- H* T/ } T: M

海上风电建设区域的海水水情变化主要表现为水位的升降、流速的快慢、波浪等级、泥沙的多少以及海水的水温变化等,其变化规律对海上风电桩柱安全具有重要意义。声学多普勒流速剖面仪一次能同时测出河床的断面形状、水深、流速流向和波浪,适用于海上风电建设区域的重要水文要素监测。

06 3 }5 E- I3 Z' X8 s3 H

海上风电方案——水下机器人

. U; W+ ?; I( k5 V
6 r, d5 N- H4 g% C

5 o: g7 C8 m" Y9 N

ROBO-ROV  SEALS

, o, x; l/ B$ O- I7 J# E! k2 R
( ~1 x) i0 Q8 B* O; L! v( P$ n

/ ? N: \' ?% [% A, }+ J8 b

ROBO-ROV SEALION

0 K: m3 ^1 Y, g0 B# |
" `+ A. i+ ]' ~7 G

4 l6 ^2 U2 J" F* z. e, @: z/ C

ROBO-ROV WALRUS

. {% b; M+ B: Q* ]( p
, D' x) V! X: D5 N# y* F! `

o6 o) D; |) v! V

GRAYWHALE

3 M/ K- I& K/ C; X8 \% F
, E: T' }! F5 O; V

水下机器人通过水下机器人搭载光学、声学、电磁类传感器对桩基基础、冲刷及电缆进行系统检测与探摸。

attention主要参展设备( |' `" \. c! j1 r! H9 L& S

+ I2 @ H N; ~: c0 l6 y

SeaBat T50-P 超高分辨率便携式多波束

' r; J8 C" \ e% z4 E& `# |! V
& n/ f7 J; G) l4 [/ ^3 A* q

T50-P是SeaBat T系列产品的新成员,并且得益于T系列从底层硬件展开的新一代可扩展性设计,搭配便携式声呐处理器,SeaBat T50-P可以带来卓越的测量数据,且简单易用,可有效减轻数据处理负担。T50-P完整支持190至420kHz工作频率灵活变换,可以在严酷的测量环境下提升扫宽表现,节省测量时间。并且特别适合小型船只的快速安装。便携式声呐处理器及声呐探头组成了一套结构紧凑的系统,带来更小的空间及最优化接口配置。

9 S; Q/ e4 P0 B& e& q- s/ U, J

" A% w8 b9 k4 a: B$ v9 U

浅地层剖面仪SEP-1

( ?: a4 N5 W( Q$ t+ Y& k
, \) Y$ `/ X$ J' M- O: D

SE系列浅地层剖面仪可提供主频100/200/300kHz多频率选择,差频覆盖宽,同时提供测深结果和穿透数据;此外,换能器耐压外壳可定制化,结构紧凑,充分满足AUV、ROV等潜器平台集成使用需求,极大地提高作业效率。该系列是采用单波束参量阵技术的浅地层剖面系统,外形小巧便携,作为中国首款面向商业化应用的非线性声呐设备,广泛用于浅地层剖面勘探、管线路由调查和精确水深测量。

0 [4 z5 s, b! ]# J/ w( s% m" v" u9 U

2 H5 Y" G/ x* H4 |$ ?& X" O

SS500便携式侧扫声呐

4 g. x9 K* S% F) @# I [- H: b
( c7 W. F* c# t v5 Y u- C% b

SS500侧扫声呐是一款用于获取水下高分辨率图像的便携式声呐设备,外观轻巧简便、操作简单、功耗低,极大地提高了作业效率。拖鱼部分充分融入了流体力学结构设计理念,具备优良的拖曳平衡性;便携式设计,可实现单人轻松完成收放施测作业。搭配使用的全中文导航软件集导航、数据采集和成图多重功能于一体,能够实时进行数据采集和可视化显示,具备海图地图显示、测线布设、轨迹规划、目标标记、等比例声呐成图等多项功能。此外,支持转存标准XTF格式数据以达到拼图需求,充分满足了及时获取水下数据的需求。

4 }: k; y; M" s

/ `$ o0 V4 A. }8 ], i2 T: \

S83 分体式RTK

; c, J; F+ \) f1 V
' A: X g: ~7 K

S83是S81+的升级版,具有小巧、坚固耐腐蚀的机身,高度的稳定性,同时支持BDS、GPS、GLONASS,兼容Galileo卫星系统,广泛的应用于海上打桩、石油管道铺缆、海上抛石等高精度要求的行业,也适用于长期架设基站施工的工程单位客户。

( G9 U' b7 B( a

声学多普勒流速剖面仪:ADCP S5

# {. Q1 m3 j: G' m* }' L
9 F R4 V5 u8 c' l4 z' K

南方海洋结合最新声学技术推出的S5系列声学多普勒流速剖面仪(Acoustic Doppler Current Profiler)是一款广泛应用于内河水域的五波束ADCP。该系统采用声学多普勒原理,可实时输出所测剖面的流速、流量、水位、水温等数据,已在洪水预警、调水工程、水环境监测、智慧农业、智慧水务等众多应用场景和领域为指挥决策提供了准确可靠的数据支撑。系统配备四个倾斜测流波束和一个中央垂直测深波束,可实现最高120米测流和160米测深。

南方测绘海洋测量事业部+ A# l& p3 M! u- @2 a7 i8 w: I

南方测绘海洋测量事业部隶属于南方测绘集团,自成立以来,依托卓绝的技术实力,在水上测量领域不断开拓,先后研发出单、双频测深仪、GNSS接收机、信标机、无人船、多波束、侧扫声呐、浅地层剖面仪、ADCP等高精度海洋信息采集装备及水上测量、导航与成图等数据运算和处理软件。实现了以国产海洋装备为基石,辅以进口高端海洋装备为一体的产业布局。

5 B' u' g: G! w, B/ d/ Y2 _; o3 `, G8 G

现有海洋产品已覆盖海洋测绘、勘察、施工等多种方向,并逐步形成海洋勘测施工一体化解决方案,在海洋测绘、物理海洋海洋物探,海洋勘察、海洋工程、水文测量、航道疏浚、水质水环境监测等领域,受到业界的广泛认可。
