OBS简介

www.52ocean.cn);box-sizing: border-box;">

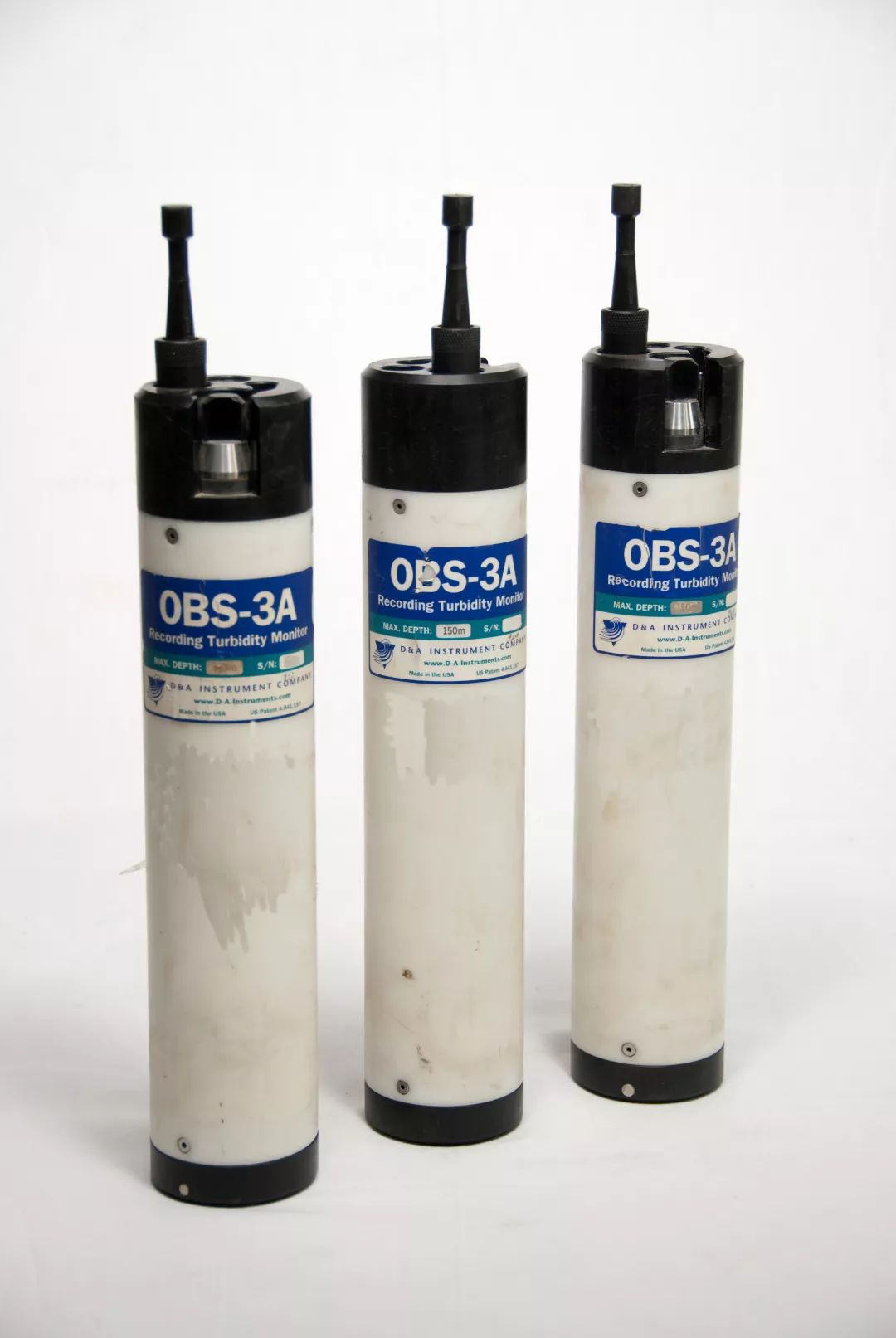

     OBS-3A(光学后向散射浊度计)由美国Compbell公司(原D&A公司)生产,采用光学后散射传感器,测量固态悬浮物浊度,此外,它还安装了压力、温度和电导率传感器,进行水深、温度和盐度的测量。用户可以测试和校正相关传感器,编制采样方案,利用PC选择不同的采样模式,监测操作时,测量数据可以以实时显示和记录;自容时可以把测量数据以ASCII形式保存有RAM文件中,测量结束后,这些数据可以导出进行所需的处理。


01

主要技术参数

浊度-Turbidity(NTU):0-4000NTU

工作水深-Pressrue(0-20bar):0-200m

温度-Temperature0-35℃

电导率-Conductivity(salinity):40PSU,(0/00)

浊度-Turbidity (formazin, 0-4000 NTU):

    0-100NTU--±0.1NTU

    100-500NTU--±1NTU

    500-4000NTU-- ±5NTU

工作水深-Pressrue: ±0.2% full scale

温度-Temperature: ±0.05 ℃

电导率-Conductivity(salinity): ±0.07 mS/cm

02

OBS操作程序

  打开电脑,利用电脑数据端口与OBS数据线连接;

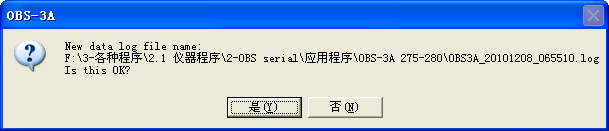

  打开OBS软件,出现如下对话框;显示数据保存文件夹设置,选择你要存放的位置。

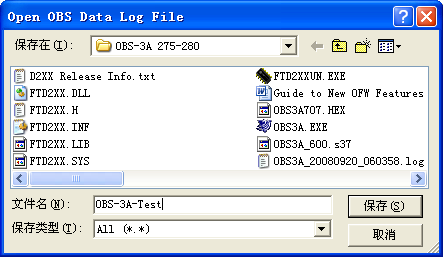

  如选择“是”就在对话框中的路径,保存记录文件,如选择“否”是要选择一个存放文件的路径,如下图:

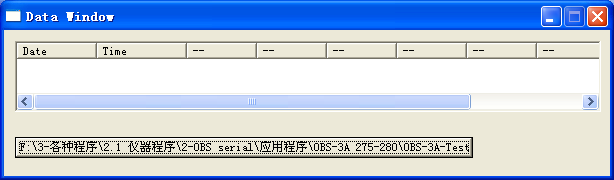

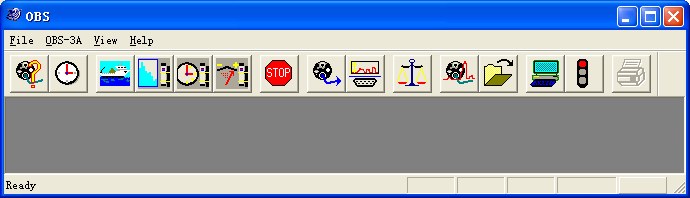

  在野外实时观测时,最好是自己选择一个路径,新建一个文件夹、文件名保存文件。点击“保存”出现如下两个窗口:


(窗口1)


(窗口2)

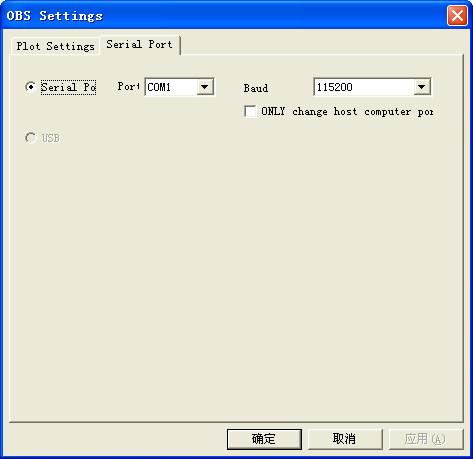

 点击如右图所示的按键,打开下面的窗口进行连接设置,点击Serial Port选项卡,选择合适的COM口和Baud(波特率),不同的OBS波特率可能不同,一般从9600到115200,点击“确定”。


如右图所示,如果仪器连接正常且设置正确,此按键则由有红变绿,并在如下图的窗口中显示“OBS>”,如果错误请检查硬件连接和COM口、波特率设置。

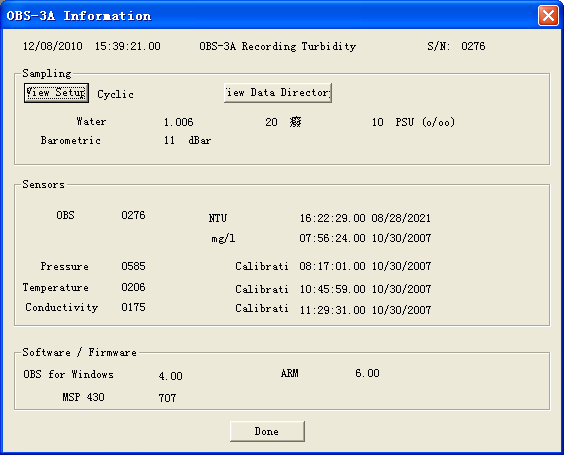

如右图所示,点击此按键,进行OBS信息查询,如下图窗口所示,信息确认后,然后点击“Done”确认。


  接下来,点击主窗口“OBS-3A”选项(如下左图所示),选择“Barometric Correction”进行压力校正(注意:此时OBS一定要在水面以上),出现以下对话框,点击“是”(如下右图所示)。

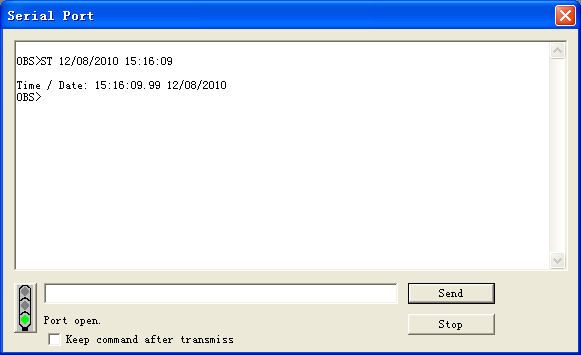

点击主窗口如右图所示的按键 ,把仪器时间对准至电脑时间,如下图所示:


    到这一步,连接设置基本完成,下面分实时自容两种模式,介绍测量设置。

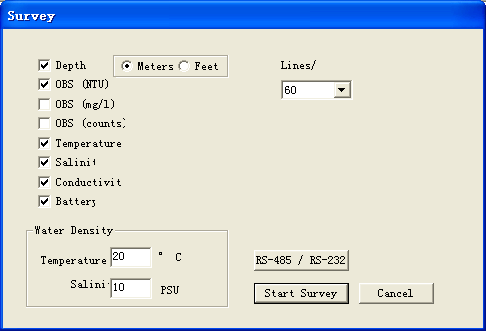

先择实时工作,点击右图所示的按键,出现“Survey窗口”,如下图所示:


   选择要测量的项目,一般选择:Depth, OBS(NTU), Temperature, Salinity, Conductivity, Battery等几个选项; Water Density: temperature和Salinity根据测量区域的实验情况设定;采样频率Lines/60,就是1秒钟采集一组数据,最高可以取Lines/120(1秒钟可以采集2组数据)。

    然后,点击“Start Survey”即可开始测量。数据窗口显示采集数据,如下图所示:


   实时测量结束后点击如右图所示的按键,结束工作,关闭软件,断开OBS与电瓶、电脑连接。

    得到后缀为“.log”的数据文件。此文件可以用.txt或.xls打开。

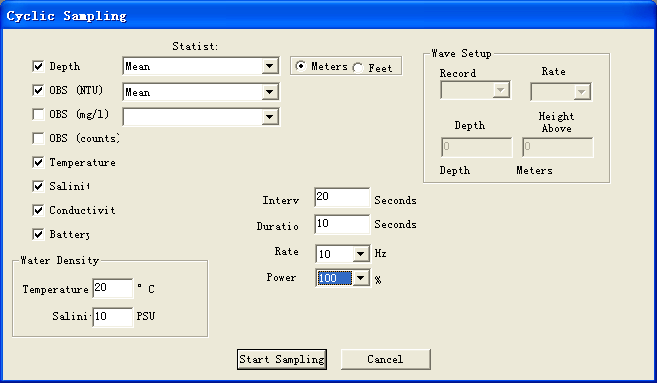

先择自容工作,点击右图所示的按键,出现“Cyclic Sampling窗口”,如下图所示:


选择合适的测量参数,一般选择:Meters单位;Interv 20 Seconds (20秒采集一组数据);Duratio10 Seconds(采集一组数据工作10秒钟),河口地区一般选择Rate 5-10 Hz; Power 100 %。

    点击Start Sampling 就可以开始采集数据,此时,数据是存储在OBS内存中。为确定设置参数已被OBS接收,可以先不要关掉数据窗口,当窗口出现2-3组数据后,此时可直接拔掉数据线(注意不要点击“stop”按钮),盖好闷头,就可放入水下进行自容工作了。

作结束后,重新进行OBS与电脑连接后,点击 如右图所示的按键,打开如下图所示的下载窗口,根据时间,找到并下载存储在OBS内存中的数据,:


03

常见问题及解决办法

(1)端口连接不通

    电脑端口是否选择正确,端口工作是否正常;

    检查仪器波特率是否正确;

    核实数据线是否连接好;

    电池是否装好或电瓶是否正常连接。

(2)空气测试压力数据不正常

    利用软件选项OBS-3A――Barometric correction进行压力校正,但必须是在空气中进行此项操作;或命令窗口输入“AP”也可达到同样的效果;

(3)内存容量:

    OBS有8M内存, 其内存和电量(新电池),1分钟采样间隔,可至少工作3-5天(根据设置采样工作时间);

(4)清除内存

    在OBS做自容前,首先要清除原有内存数据,以确保有足够的容量。

    具体做法是在命令窗内输入:

    SL 543210(解锁);

    EF 33

    EF 55

    SL 543210(上锁)

04

注意事项

(1)在室内或野外运输过程中,避免受到撞击或振动;

(2)装电池时,注意正负极,方向不要装反,正极朝向仪器的尾部方向;

(3)装好电池上好后盖前或盖闷头前,在与仪器接触面上要涂上少量硅质,注意仪器密封;

(4)如果实时观测,要注意检查所保存的文件是否存在,是否在记录;如果做自容,就要等到OBS数据窗口出现了两个以上的数据后再拔掉数据线,盖好闷头;

(5)一般情况下,OBS短数据线的COM口完全能满足参数设置与数据传输工作。OBS短数据线的USB数据口,建议在相关技术人员指导下使用,如误操作会引起内部标定文件丢失;

(6)OBS的螺丝不要拧的过紧,否则会滑丝造成无法换电池。
