诺泰克(Nortek)高分辨率剖面流速仪HR操作手册

[复制链接]

点击蓝字关注我们

www.52ocean.cn);box-sizing: border-box;">


HR简介

www.52ocean.cn);box-sizing: border-box;">

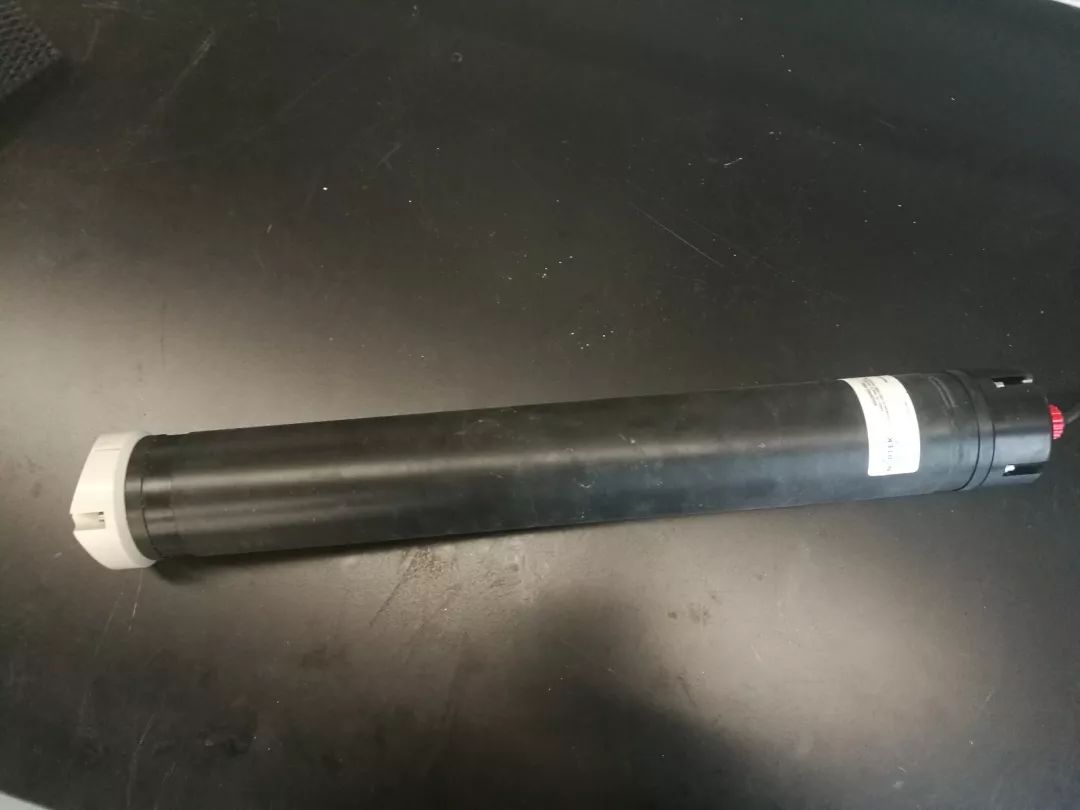

   HR Profiler 是一款高分辨率剖面流速仪,可以按厘米分层和每秒8Hz的采样频率(脉冲模测量模式)。它尤其适合离水底1-2米内的近边界层研究和湖泊河口的低动力环境研究。该设备可提供流速的细分剖面,与其它仪器相比,其性能卓越

_
_
_

01

软件安装

_

    HR使用软件的安装十分简单。在HR-program中有三个安装文件,点击HR_setup.exe,按照提示完成HR操作软件的安装。

02

仪器设置

_

01

准备工作

_

◆ 用数据电缆将仪器尾端的数据接口和计算机COM口相连接;

◆ 打开HR操作软件,其界面如图1所示,点击Communication → Connect,若出现如图2所示的对话框,则说明仪器连接成功;


◆再点击Communication → Serial Port…,出现如图3所示界面,确认“Serial Port:”内显示的COM口是否正确。

◆ 为确保有足够的存储空间,点击Deployment → Erase Recorder…,按提示对内存进行清空。


02

设置仪器

_

◆ 点击Deployment → Planning → Using Existing,弹出Deployment Planning对话框;

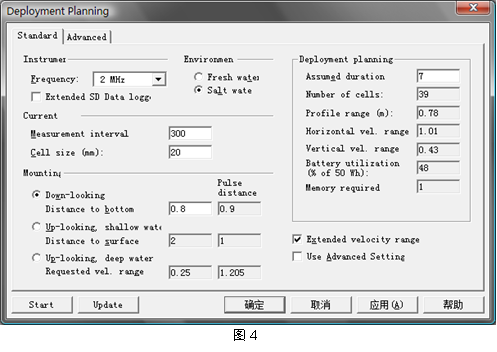

◆ 在Standard选项卡(如图4)中对以下几项进行设置:

Frequency

使用默认的2MHz

Environment

根据研究水域情况选择

Measurement interval (s)

设置采样间隔

Cell size (mm)

设置每一水层的厚度

Assumed duration (days)

设置测量天数

Mounting

  根据仪器实际安装情况选择,一般我们使探头朝下,故选择Down-looking

Distance to bottom (m)

探头安装时距离滩面的高度

Extended Velocity range

在观察近底流速时最好勾选上

注:其余设置皆为软件自动计算获得的结果。


◆ 完成以上设置后勾选Use Advanced Settings,且进入Advanced选项卡(如图5所示),在这些选项中,对以下标有*的几项进行设置:

Meas/Burst interval (s)

Standard选项卡中设置的采样间隔,无需改动

Cell size (mm)

Standard选项卡中设置的采样间隔,无需改动

*Average interval (s)

设置在每个采样间隔中,仪器工作的时间

*Blanking dist. (m)

设置盲区,一般不能低于0.1m

*Compass upd. rate (s)

设置收集罗经数据的间隔,不低于Average interval,一般无需改动

Measurement load (%)

自动计算出的仪器工作时间百分比,无需改动

Pulse distance (m)

自动计算出的测量脉冲长度

*Coordinate system

选择XYZ三维空间坐标系统

*Salinity (ppt)

根据实际情况,设置测量水域的盐度


    Advanced选项卡右侧的Deployment Planning中,除Assumed duration (days)为设置的测量天数以外,其余皆为软件自动计算获得的结果。在这些参数中,我们需注意Battery utilization (% of 50 Wh)。新电池满额电量为50瓦时,显示的值表明在当前设置下,完成测量所需要的电量。由于目前无法获得电池的剩余电量,因此在电池电量不明的情况下,为保万无一失,应更换新电池(更换过程见04/仪器维护与电池更换);

◆ 确认所有设置完成以后先按“应用”,后按“确定”;

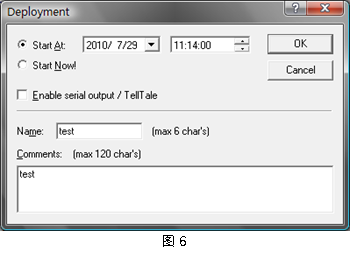

◆ 点击Deployment → Start Recorder Deployment…,出现如图6所示的对话框,对开始时间可设置为未来某一时间(或者可以选择“Start Now!”立刻开始测量)、文件名、备注等内容设置完毕后,选择“OK”;


◆ 在弹出如图7所示的对话框中,选择“Yes”,保存设置文件,以便以后可再次使用;

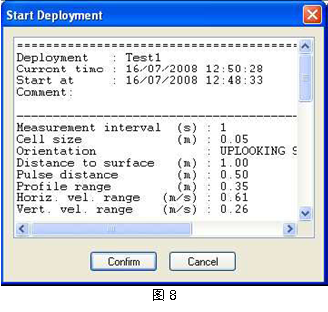

◆ 在后续弹出的对话框中,都选择“Yes”、“OK”或“确定”,直到出现如图8所示的对话框,在检查完所有设置没有问题之后,按下“Confirm”按钮,完成所有设置。


03

数据导出与转换

_

01

数据导出

_

◆ 仪器上岸后,重复02-01的前两个步骤,将仪器与计算机相连接,点击Deployment → Stop Recorder Deployment,仪器停止工作;

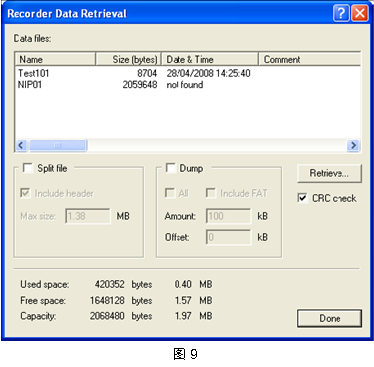

◆ 点击Deployment → Recorder Data Retrieval,在弹出的对话框(如图9)中,选择要导出的文件,按“Retrieve”,导出的文件为.prf文件(如图10所示)。


02

数据转换

_

    这一操作可将不可读的二进制文件(.prf文件)转化为可读的ASCII格式的文件,操作过程如下:

◆ 点击Deployment → Data Conversion…,在弹出的如图11所示的对话框中,按Add file…选择需要转换的文件,再按红色圆圈标志出来的按钮,确认弹出的如图12的对话框中的信息后,按“OK”;

◆ 待图11中的进度条满后,按“Done”完成转换。


03

获得数据的直观浏览

_

    利用Nortek公司官方网站上提供的后续技术支持,可对HR-Profiler的数据快速而直观的浏览。其操作过程如下:

◆ 安装格式转换软件Prof2NDP v1.13和数据浏览软件ExploreP v1.13;

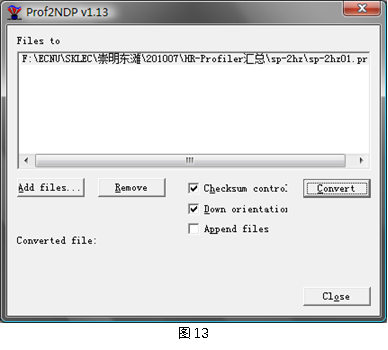

◆ 打开Prof2NDP,界面如图13所示,点击“Add files…”按钮,选择要转换的文件(.prf文件)后按下“Convert”按钮,生成的文件为.adp文件(如图10所示);


    打开ExploreP,点击File → Open file…,选择需要浏览的文件(.adp文件),即可通过图像直观掌握数据情况(如图14所示)。


04

电池更换与仪器维护

_

01

电池更换

_

如图15所示:

◆ 用仪器箱内工具盒中的专用螺丝刀拧开仪器尾部的4个螺丝;

◆ 断开电源接口,小心取出旧电池(图中②所在位置)和干燥剂;

◆ 将新电池和干燥剂塞回电池座槽,接好电源接口(图中③左侧的白色块即为两片接口),盖上机盖,将4个螺丝拧回原处。


02

仪器维护和注意事项

_

◆ 长期不使用仪器时,请将尾部电源接口断开;

◆ 数据接口避免进水。仪器下水时,在闷上闷头以前,请在接口处涂抹硅胶;

◆ 及时清除附着在压力探头上的脏污;

◆ 仪器使用完毕后,请用淡水清洗机身和换能器,擦干后用网兜罩住换能器一端,整理好仪器箱,归还仪器室。


作者:大江 小海

编辑:小海

www.52ocean.cn);box-sizing: border-box;">

智绘


扫码关注我们

江海智绘

操作说明在不断完善中,欢迎您多提宝贵意见和使用反馈!
