浪潮仪(SBE 26plus) 操作手册

[复制链接]

点击蓝字关注我们

www.52ocean.cn);box-sizing: border-box;">


SBE浪潮仪简介

www.52ocean.cn);box-sizing: border-box;">

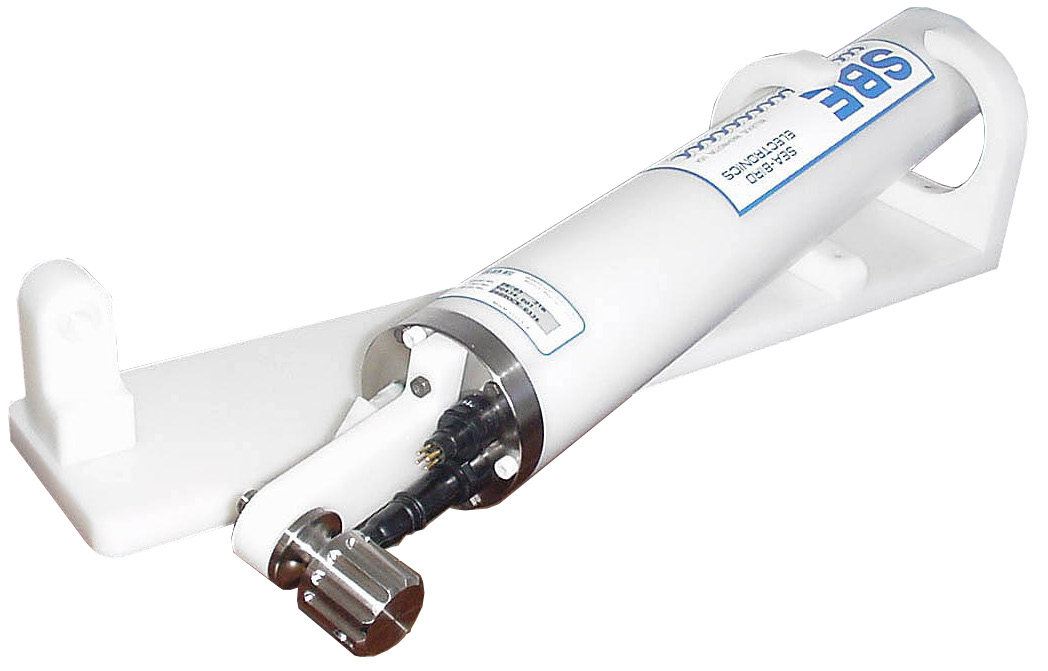

    浪潮仪(SEAGAUGE Wave & Tide Recorder) -SBE-26Plus, 由美国Seabird公司生产,石英压力传感器,1024k固态半导体存储器,通过RS-232口输出数据。主要应用于近岸环境中波高、波周期等波浪相关参数现场观测,但无波向信息。


01

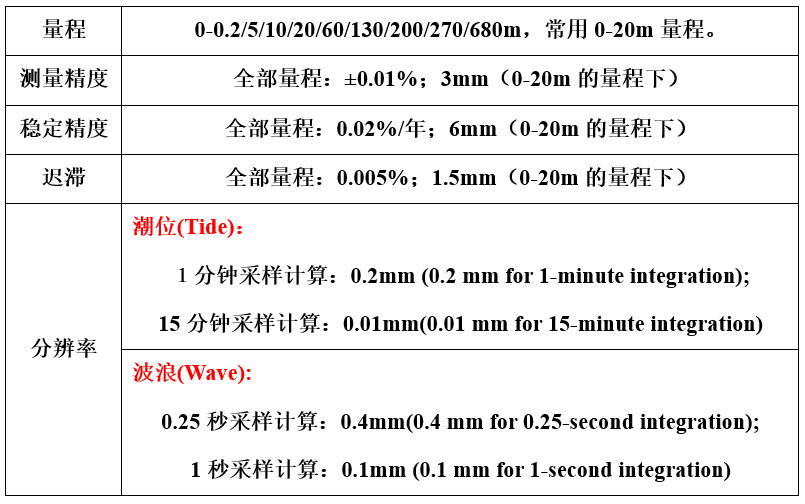

主要技术参数



02

仪器连接与设置

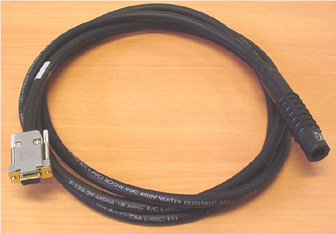

如左图所示,首先,把I/O电缆线插到浪潮仪上,电缆的另外一端是一个COM接口,把COM接口连接到电脑上。

注意:在与浪潮仪连接的时候,一定要注意浪潮仪的接口问题,浪潮仪是一个四相插头,其中有一个插头比其他三个都粗,与电缆线的粗头对准后,再插入。

    硬件上连接好后,打开浪潮仪的软件,单击SeasoftWave后,弹出如下图所示的对话框:


    单击“Run”按钮,然后就能显示出一个下拉列表,单击“3.SeatermW”,弹出如下图所示的界面:

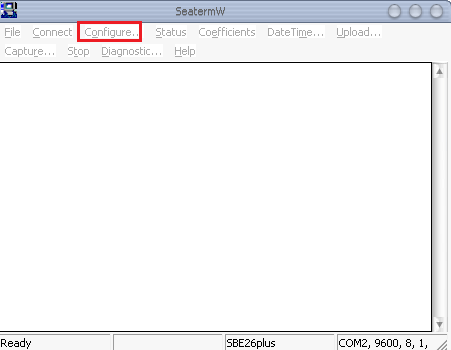

    然后单击”Configure” 按钮,弹出“SeatermW Configuration"的界面:


注意:在这里,若使用的是SBE 26浪潮仪,就选择SBE 26,若使用的是SBE 26plus浪潮仪,就选择SBE 26plus,SBE 53BPR(图中是SBE 26plus浪潮仪)。此外,要判断你使用的是哪个COM接口,这个一定要选择正确,不然会导致连接不上。

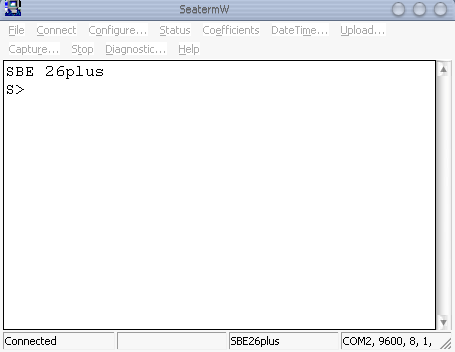

    然后,单击”Connect”按钮,弹出下图所示的界面:


    注意:判断是不是连接上,最重要的是看是否有显示”Connected”,若有”Connected”,说明已经连接上。如果连接不上,一般情况下,查看一下电缆线两头是否插好,若是没有问题的话,可能是电池没有电了或者说是电量不足了,也可能是别的原因,最好是从头到尾在试着操作一遍。

注意:使用浪潮仪常用的一些命令

①SBE26的一些命令

 ds:查看浪潮仪的状态,如下图所示的界面图:


此外还有:

ir:对浪潮仪进行格式化,就是清楚内存;

si:设置采样间隔;

st:设置时间;

gl:启动浪潮仪;

ql:使浪潮仪停止工作;

vr:显示电池;

②SBE 26 plus的一些命令

ds:查看浪潮仪的状态(SBE26命令一样);

setsampling(setsample):为浪潮仪设置参数;

initlogging:格式化;

start:启动浪潮仪;

stop:停止工作;

setstarttime:设置开始时间;

setstoptime:设置停止时间;

 对某些命令进行详细说明(以SBE 26 plus为例)

(1) Setsampling(setsample)命令

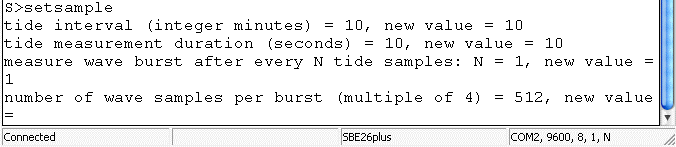

    输入 Setsampling(setsample)命令后,可以得到如下界面:


可以根据具体需求来设置这些参数,例如时间间隔,burst的值等,按照提示一步一步设置。上图的设置为:1个脉冲能测512个数值,时间间隔:10分钟、Duration:10秒、一个潮一个浪。

(2)Settime命令

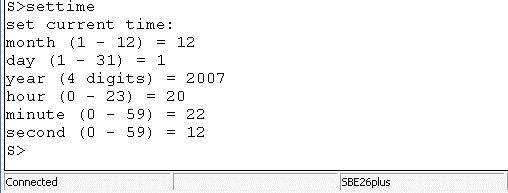

   Settime命令是用来设置当前时间的命令,就是设置浪潮仪的时间要和电脑的时间一致,尽量做到秒也一致。如下图所示:


(3)Setstarttime

      Setstarttime是设置浪潮仪的启动时间,就是设置浪潮仪开始工作的时间,和设置Settime相似。

 (4)Setstoptime

    Setstoptime就是设置浪潮仪停止工作的时间,和设置Settime相似。

说明:一般情况下,电脑和浪潮仪连接好后,应该依次用ds,settime,setsampling,setstarttime,setstoptime,start命令对浪潮仪进行设置。当然,也可以不设置setstarttime,setstoptime。若是不设置setstarttime的话,那么在start命令后,就浪潮仪就开始工作了。同样setstoptime也可以不设置,可以随时使浪潮仪停止工作。当启动浪潮仪后,就可以断开COM口,拔掉电缆线,浪潮仪就会按照设置进行工作了!

03

数据处理


    野外现场工作结束后,首先对浪潮仪进行连接,连通后,用“stop”(SBE 26plus)命令来使浪潮仪停止工作,停止后,就可以从浪潮仪上下载数据了,单击工具条上的“upload”按钮即可下载数据。

      由于下载后的浪潮仪的数据是十六进制的,所以不适合一般人辨别,所以应该对原始数据作进一步的处理,对浪潮仪的数据处理,一共分为4个步骤:

    ①ExtractTide.exe;

    ②Convert Hex to Wave and Tide;

    ③Process Wave Burst Data;

    ④Create Reports。

具体步骤如下:

①ExtractTide.exe

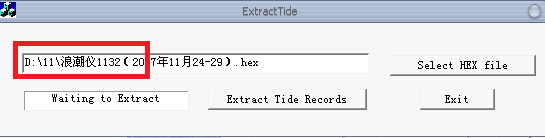

    在浪潮仪软件安装目录下,找到ExtractTide.exe,打开后如下图所示:


  把要处理的.hex文件加载进来,按下“Extract Tide Records”按钮即可。

 ②Convert Hex to Wave and Tide

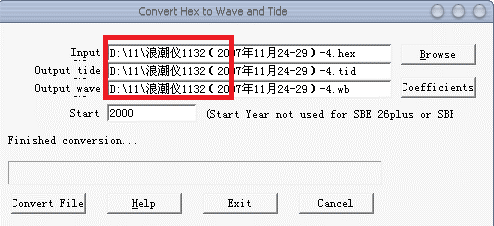

    单击” Convert Hex to Wave and Tide”按钮,弹出如下图的对话框:


    把第①步处理过的.hex文件选择上即可,注意:一定要选择经过第①步处理过的那个.hex文件。然后,单击“ConvertFile”即可完成转换。

 ③Process Wave Burst Data

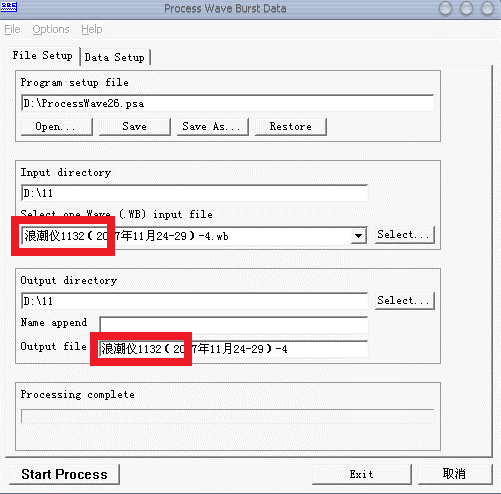

    经过第①、②步骤的处理,一定生成一个.wb的文件,在弹出下图的对话框中,把.wb文件加载进来即可。


    然后单击“start process”按钮后,将会立刻弹出一个对话框,选择“”即可。

 ④Create Reports

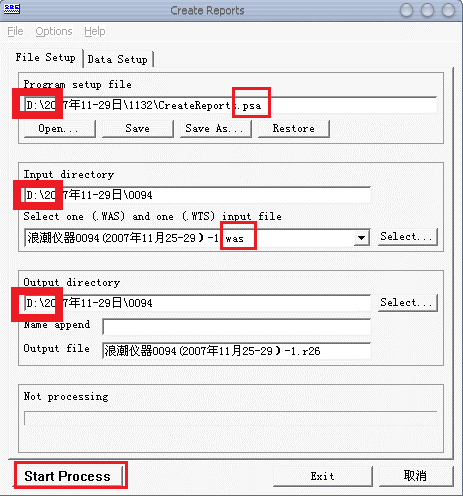

    在这步骤中,一定要注意:一定要选择两个文件夹.psa.wts。选择这个两个文件夹后,单击“start process”按钮即可。系统会让你选择要处理出那些参数,一般情况下,全部选上。


    至此,浪潮仪的数据已基本处理完了,最后得到一个.r26的文件,它可以用记事本打开,也可以用Excel打开。

04

注意事项


1.电池安装

    SBE 26plus工作时需要,12节1号高能碱性电池,工作前,检查电池是否满足工作需要。如不足,则要更换电池,装电池时要注意电池的正负极。同时,注意检查内存是否够用。

2.设置

 仪器参数设置要根据要观测地点水深、安放位置及观测要求进行参数优化设置。另外,仪器在运输过程中,一定要放在仪器箱,参数最好在工作现场进行设置。

3.数据传输

    SBE 26plus数据传输比较慢,在传感过程中,注意保持数据线不要中断,同时,在插和拔I/O连接线时,要特别注意要对准相应接头后,再用力插入,否则可能会压断数据针。


作者:大江 小海
